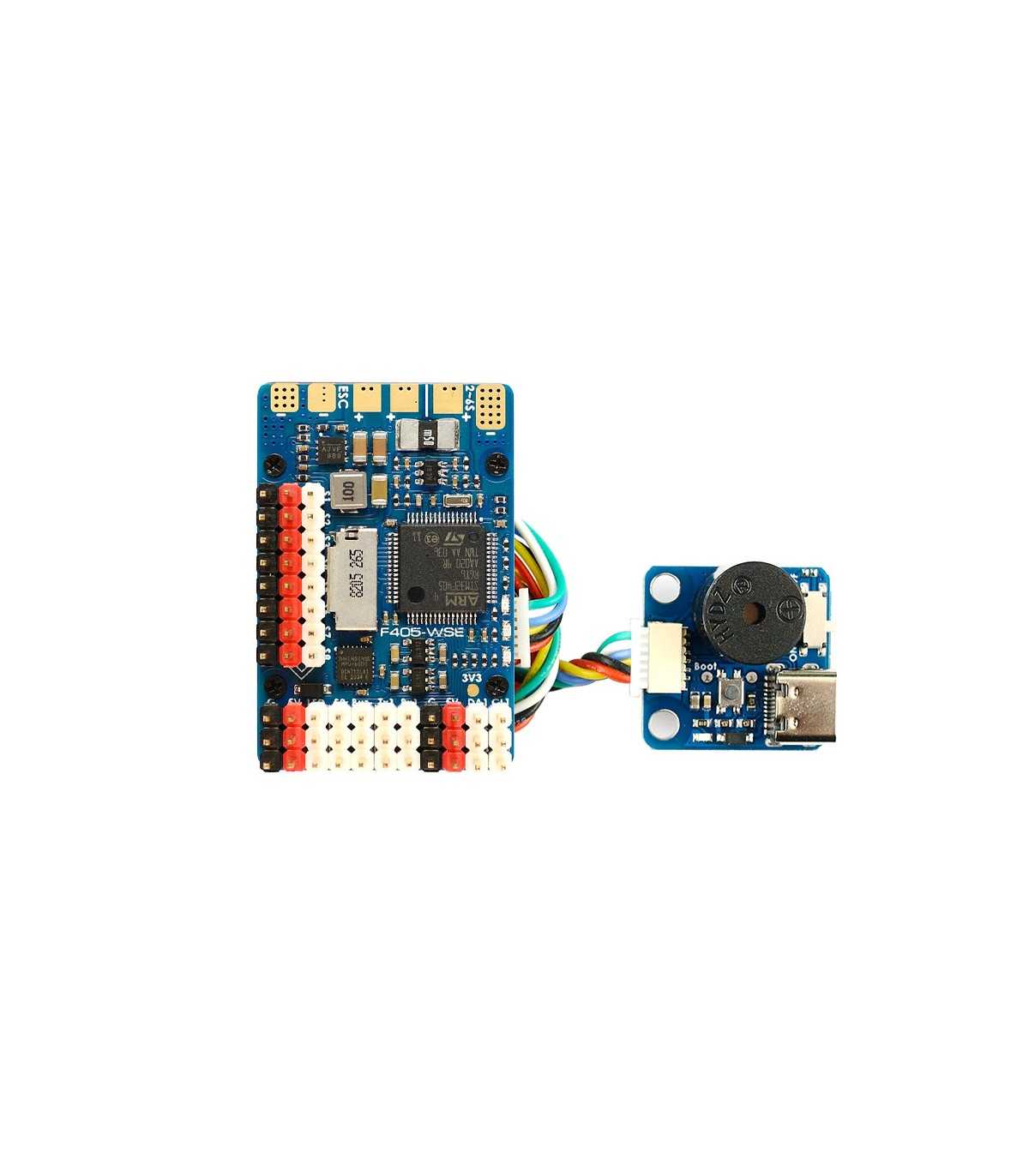

Польотний Контролер Matek Flight Controller F405-WSE

Matek Flight Controller F405-WSE польотний контролер для для літаючих крил та літаків

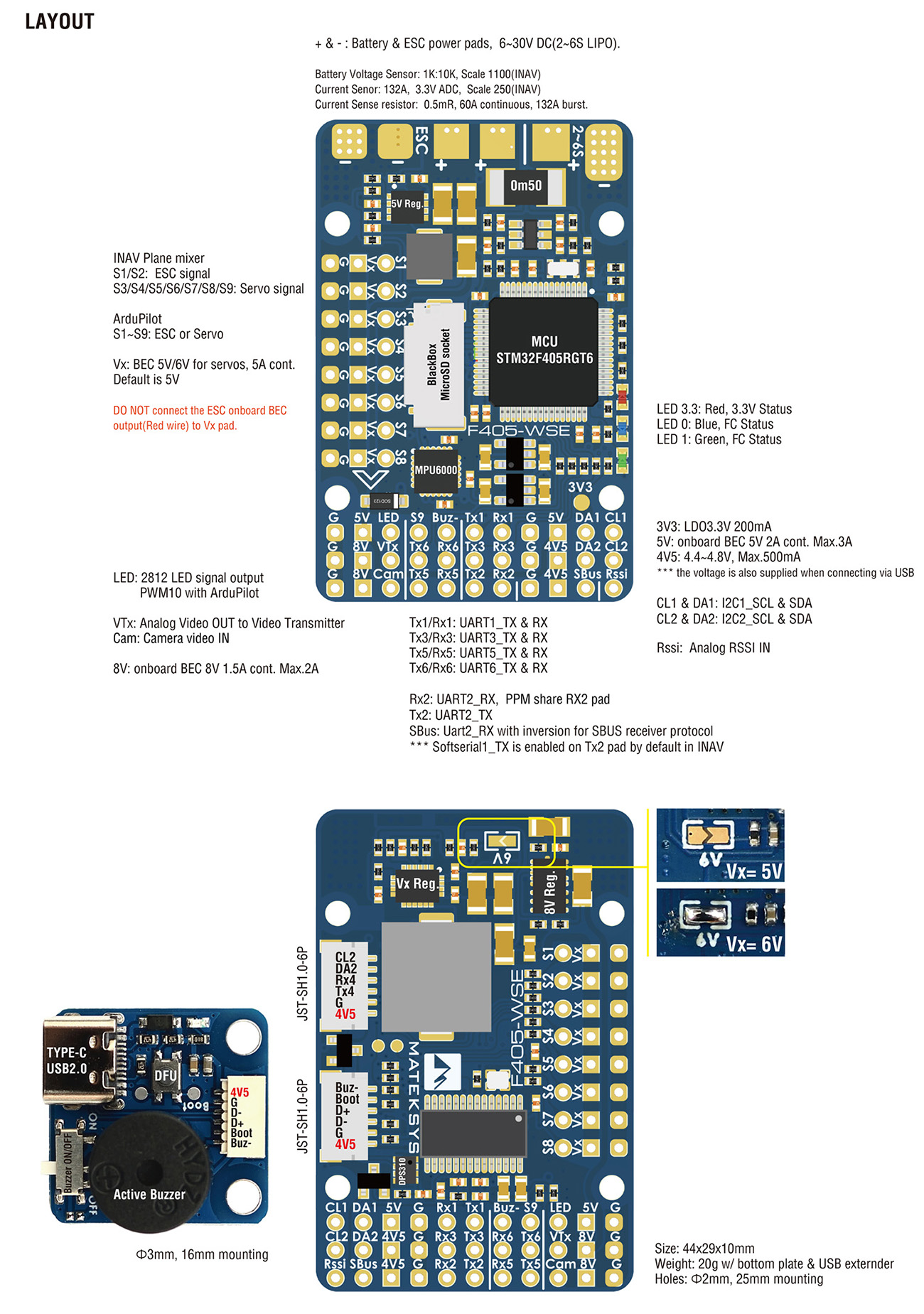

Специфікація:

MCU: 168 МГц STM32F405RGT6 1 МБ флеш-пам'яті
IMU: MPU6000 (SPI1)
Барометр: DPS310 (I2C1)
Екранне меню: AT7456E (SPI2)
Blackbox: роз'єм MicroSD (SPI3)
VCP і 6x UART,
1x опція Softserial_Tx (панель TX2, INAV)
10 виходів ШІМ (S1 ~ S9, світлодіод)
2x I2C
3x АЦП (напруга, струм, RSSI)
3 світлодіода для FC STATUS (синій, зелений) і індикатор 3,3 В (червоний)
Вбудований інвертор на UART2-RX для входу SBUS
PPM / UART загальний: UART2-RX
1x роз'єм SH1.0_6pin (4V5 / G / TX4 / RX4 / DA2 / CL2) для GPS / компаса
1x роз'єм SH1.0_6pin для зовнішнього USB і зумера
OSD DJI FPV: будь-який запасний UART
FrskyOSD: будь-який запасний UART
Вхід: 6 ~ 30 В постійного струму (2 ~ 6S LiPo)
132A високоточний датчик струму (шкала 250)
PDB / резистор вимірювання струму: 60 А безперервно, 132 А імпульсний.
BEC 5V 2A для FC і периферійних пристроїв
BEC Vx 5A для сервоприводів, опція 5V / 6V
BEC 8V 1.5A для відеопередавачі і камери
LDO 3,3 В 200 мА
Датчик напруги батареї: 1k: 10k
Прошивка INAV: MATEKF405SE
Прошивка ArduPilot hwdef: MATEKF405WING

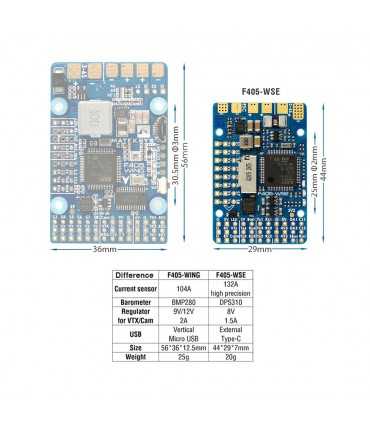

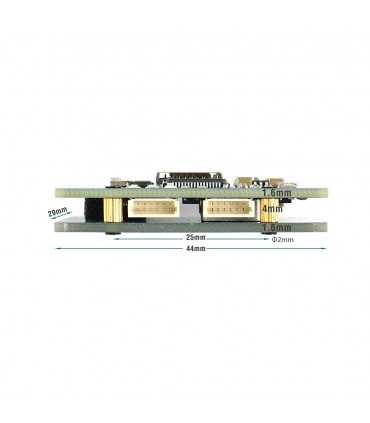

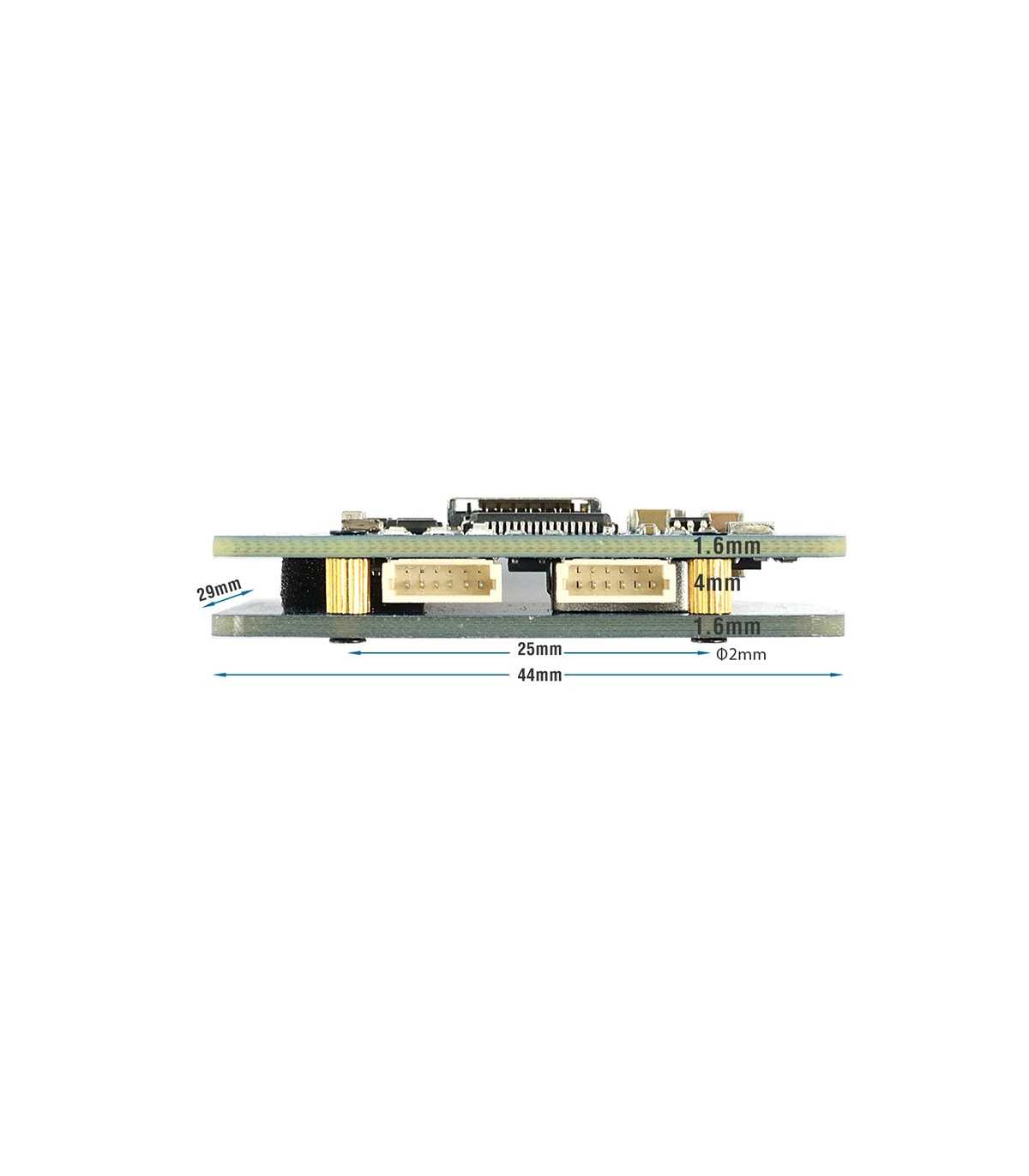

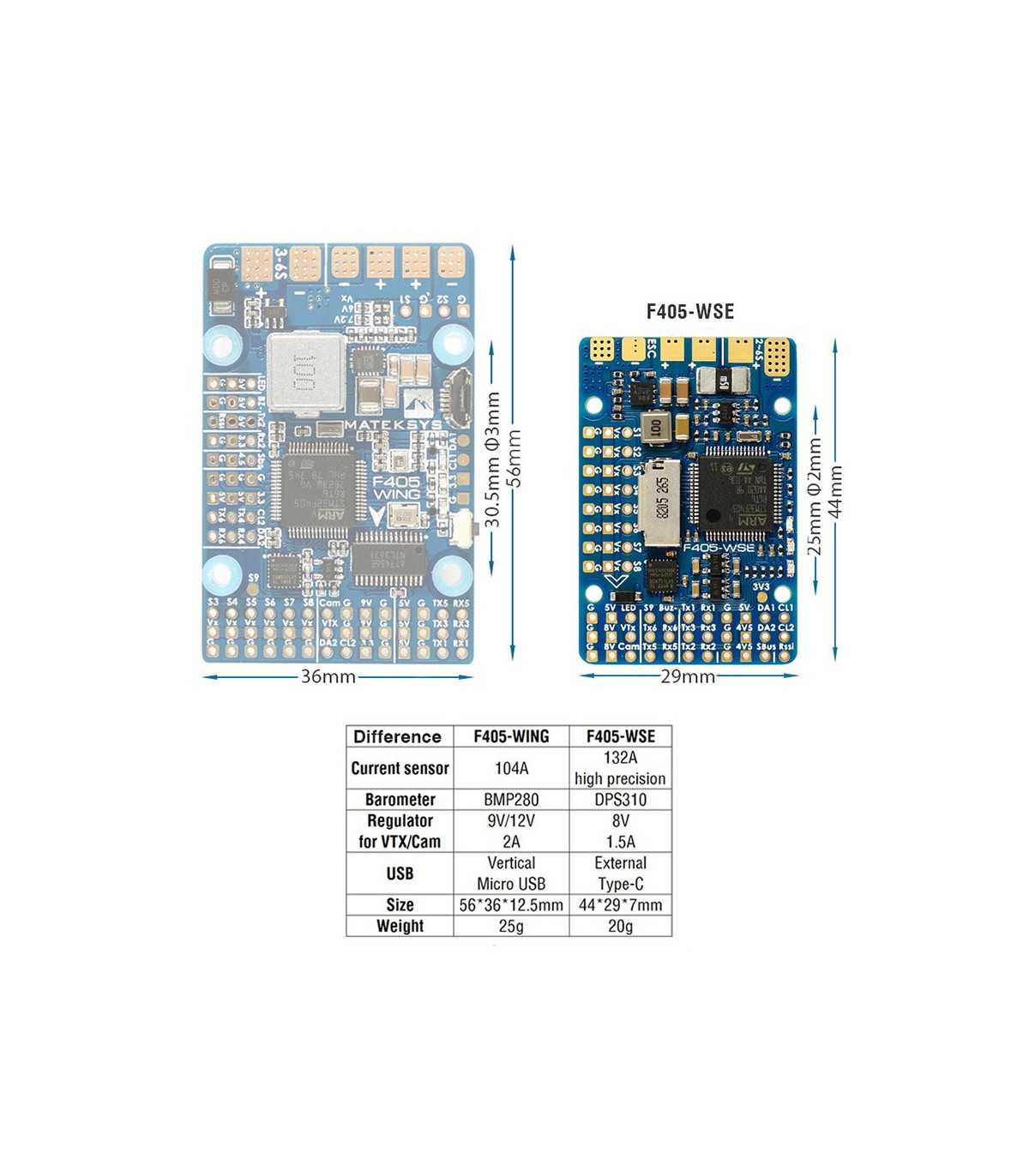

Розміри: 44 х 29 х 10 мм
Монтаж: 25 x 25 мм, Φ2 мм
Вага: 20 г з нижньої пластиною і адаптером USB / зумер

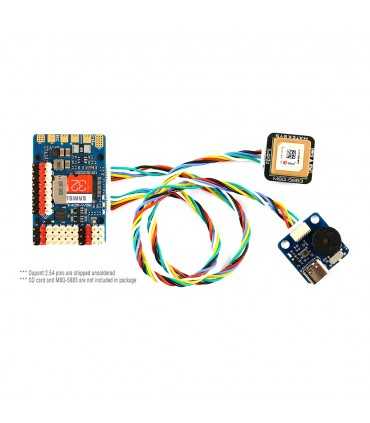

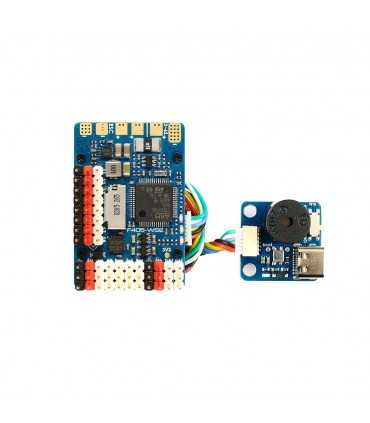

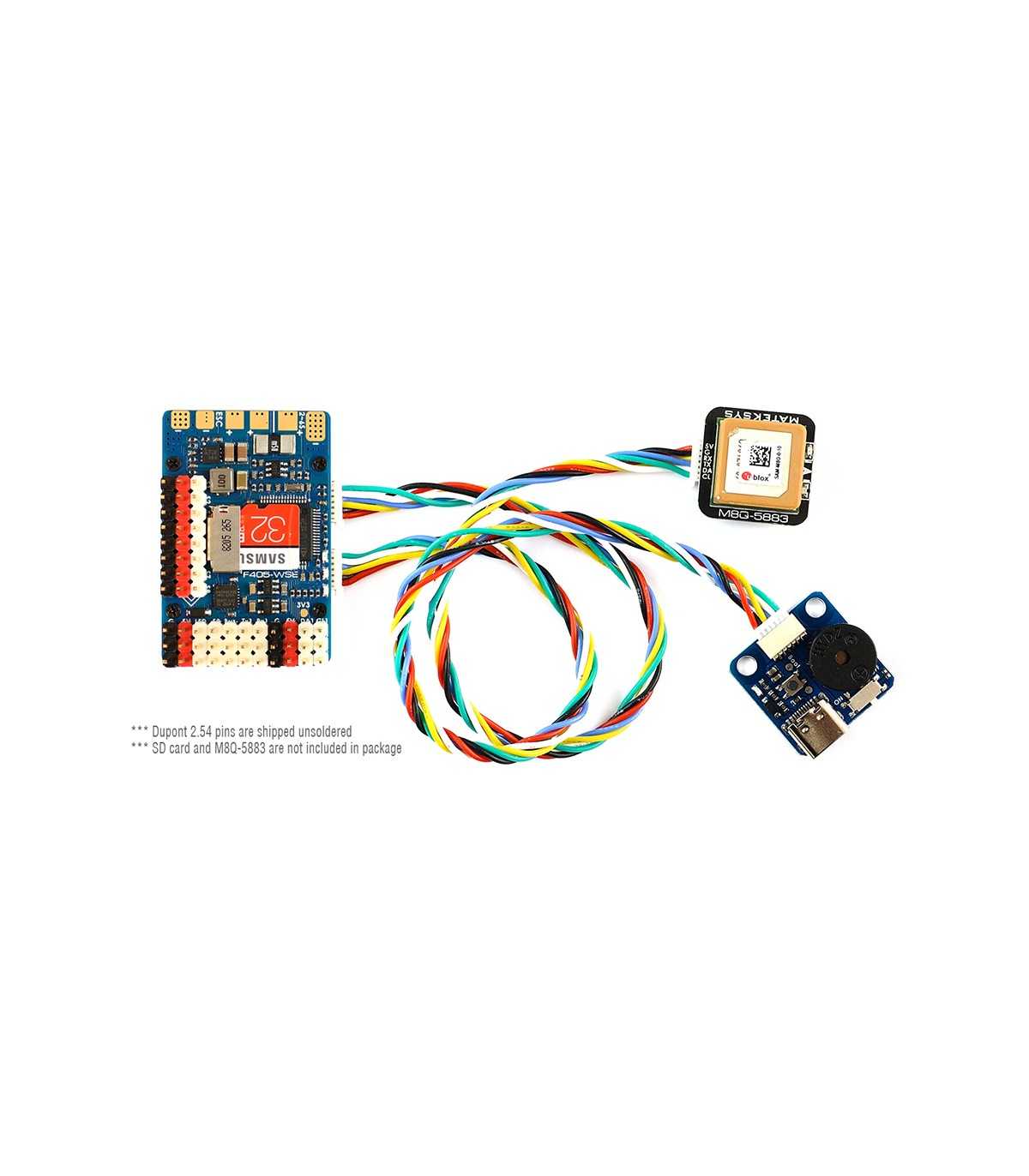

Комплектація:

1x FC F405-WSE
1x адаптер USB (Type-C) / зумера (активний)
1x нижня пластина 44 x 29 мм
2х кабель JST-SH-6P - JST-SH-6P, 20 см
5x латунна стійка M2 * 4 мм
10х гвинт M2 * 3,5 мм
Dupont 2.54 контакти (плата постачається в розпаяному вигляді)
