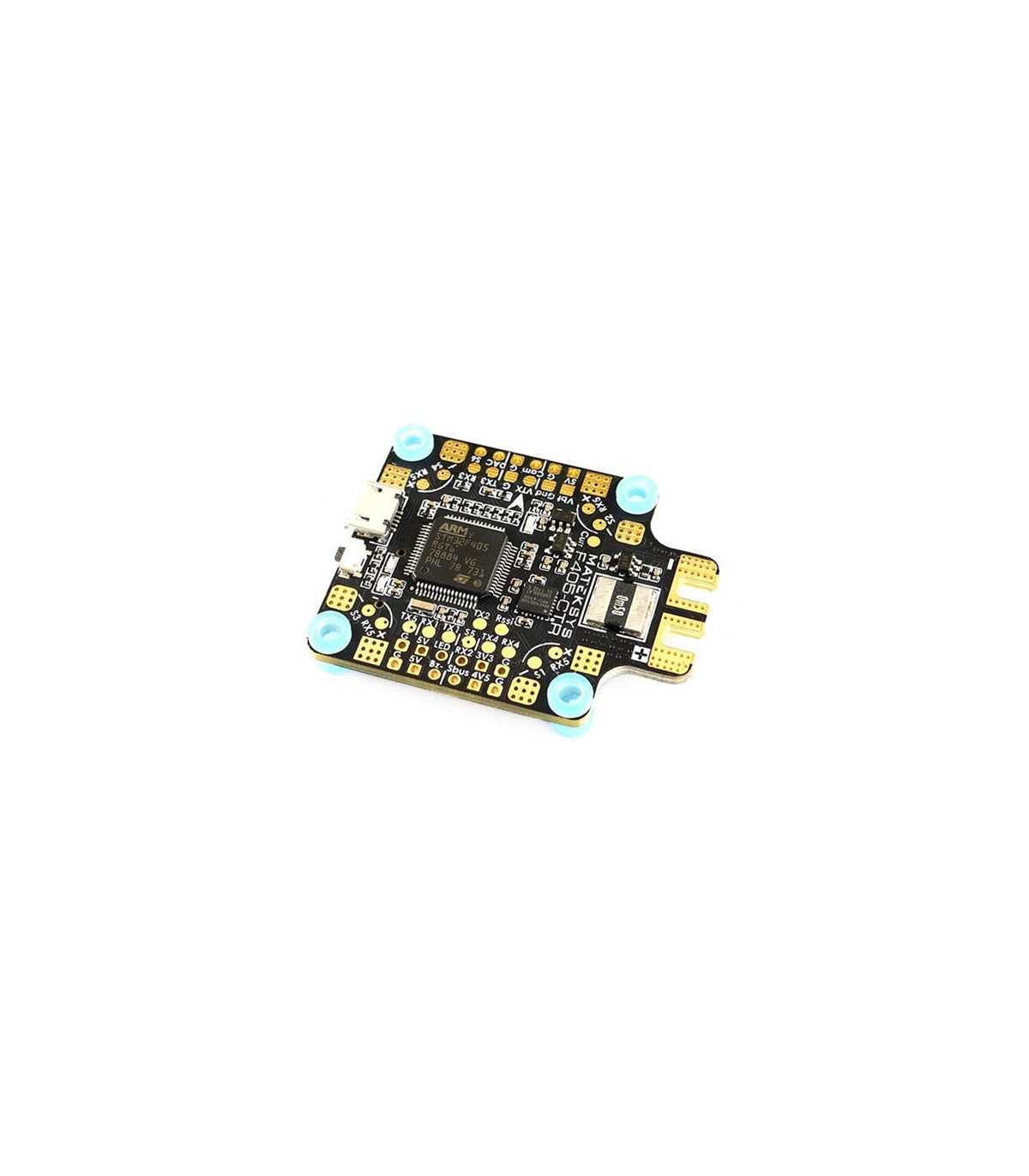

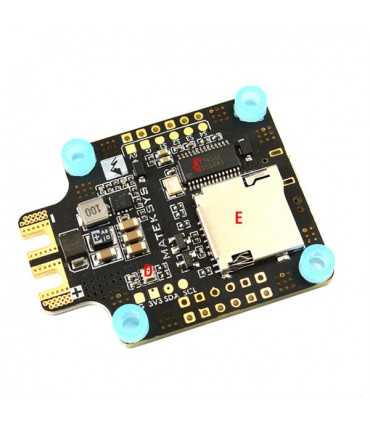

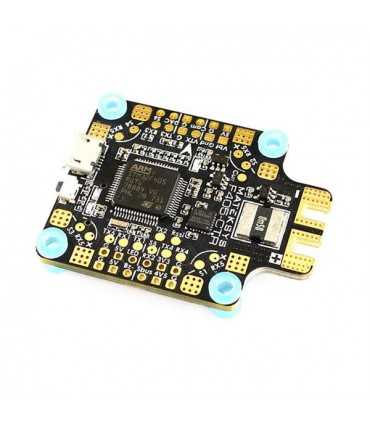

Польотний Контролер Matek Systems F405-CTR

Matek Systems F405-CTR польотний контролер для дронрейсингу та FPV дронів

Особливості:

3x світлодіоди для FC STATUS (синій, червоний) та індикатор 3.3V (червоний)
6x ШІМ / DShot виводів без конфліктів
5x UART
1x роз'єм G / S1 / S2 / S3 / S4 для сигналу 4in1 ESC / GND
4x пари кутових колодок для з'єднання ESC Signal / GND (сумісний з DSHOT)
1x роз'єм  I2C1
1x кнопка для режиму BOOT (DFU)

Специфікація:

Бренд: Matek Systems
Назва: F405-CTR
MCU: 168MHz STM32F405
IMU: акселерометр / гіроскоп MPU6000 (SPI)
Баро: BMP280 (I2C)
OSD: BetaFlight OSD w / AT7456E чіп

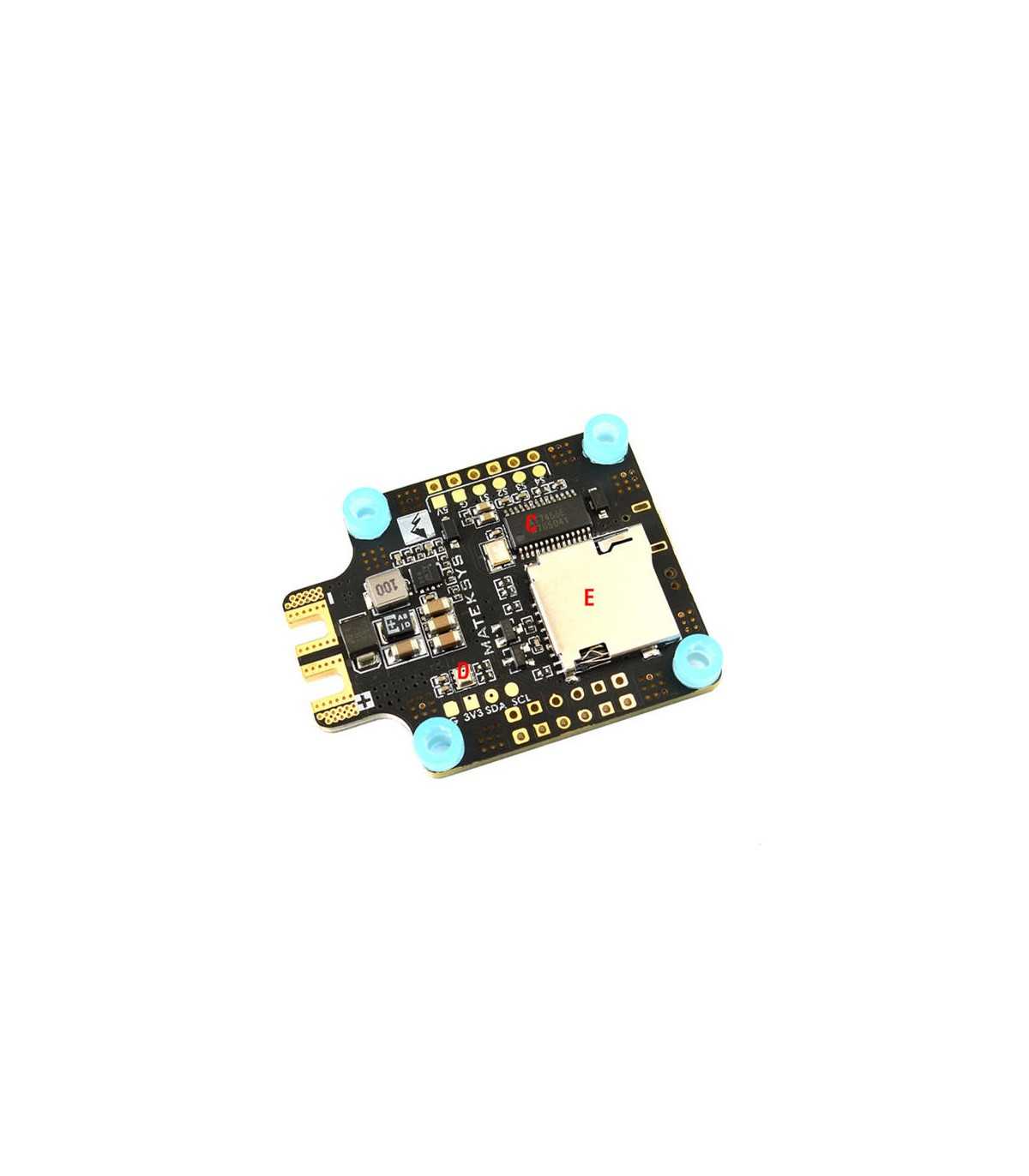

Blackbox: слот для карт MicroSD (SD / SDHC)
VCP, UART1, UART2, UART3, UART4, UART5
Вбудований інвертор для входу SBUS (UART2-RX)
PPM / UART Спільний доступ: UART2-RX
SoftSerial на TX2, S5 або S6
Керування камерою на S6 або DAC
Підтримується протокол Smartaudio & Tramp VTX
WS2812 Світлодіодна смуга: Так
Біпер: Так
RSSI: Так
Розмір: 36x46 мм плата з кріпленнями 30,5 мм
Вага: 10г

Технічні характеристики PDB:

Вхід: 6 ~ 30 В (3 ~ 6S LiPo) з захистом TVS
PDB: 4x30A (Max.4x46A), 6 шарів * 2oz мідної плати
BEC: 5V 2A продовж. (Макс.3А)
LDO 3.3V: Max.300mA для Spektrum RX
Датчик струму 184А (масштаб 179)
Датчик напруги акумулятора: 1:10 (масштаб 110)

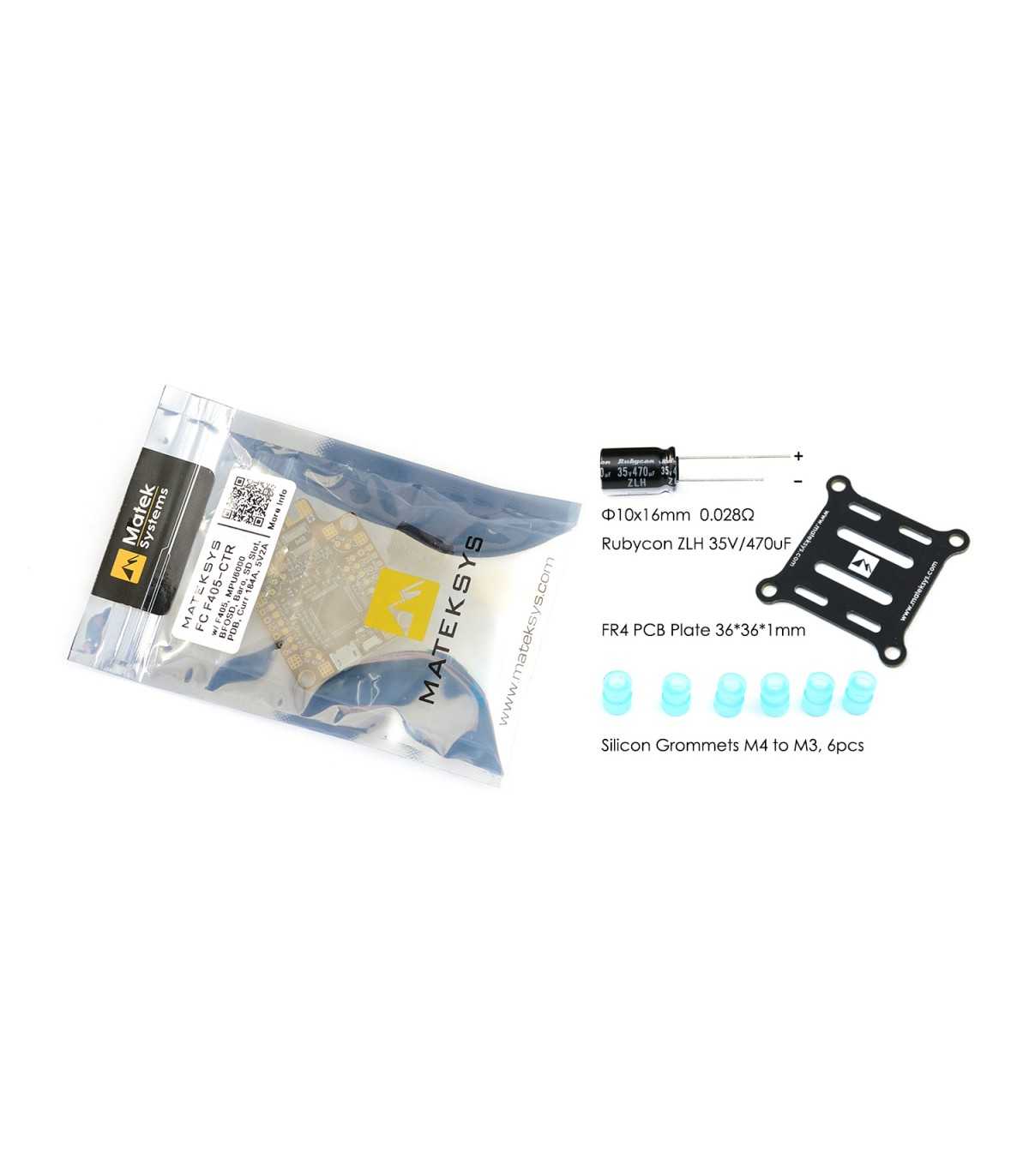

Комплектація:

1x Matek Systems F405-CTR польотний контролер

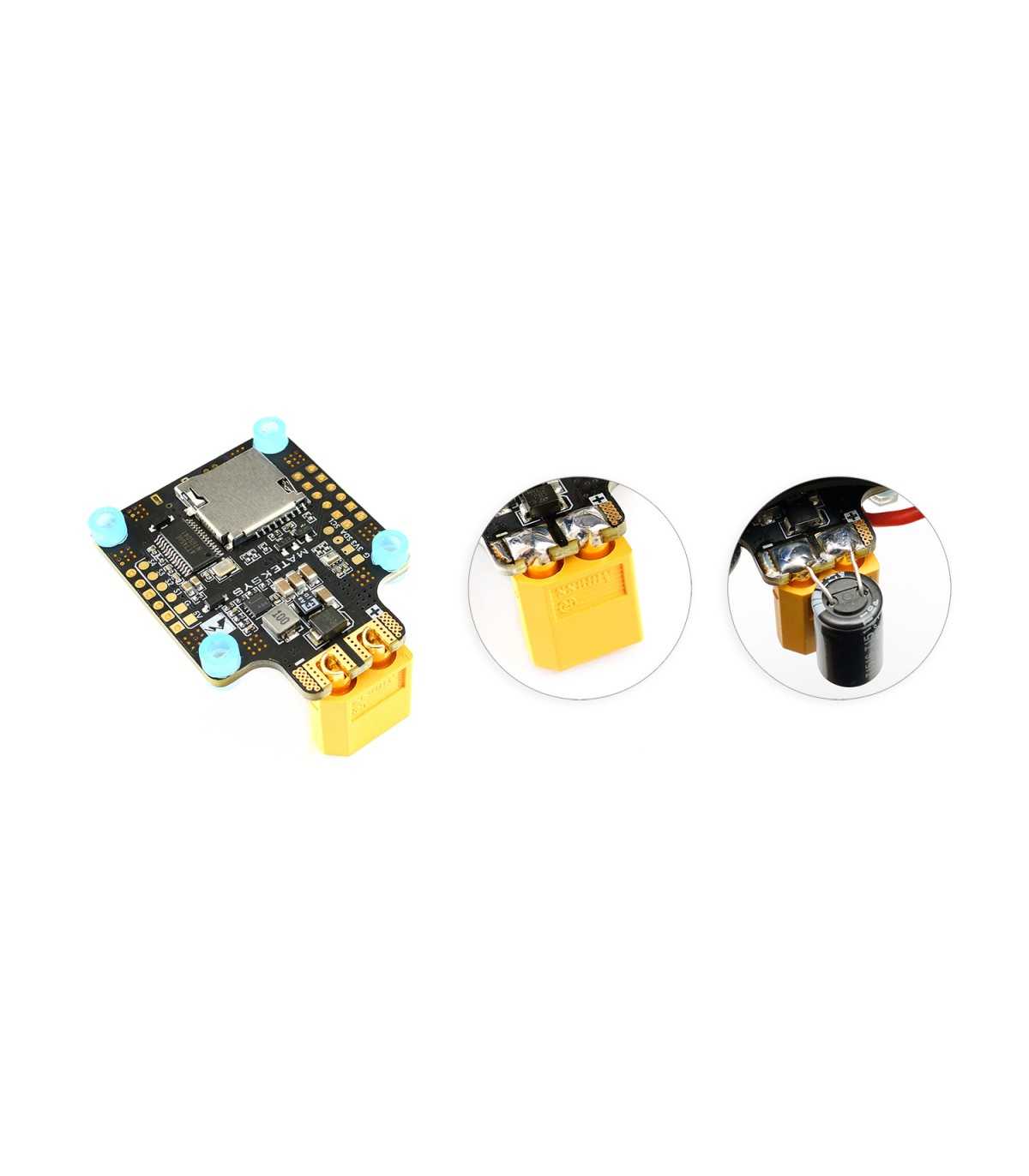

1x Rubycon ZLH 35V / 470uF

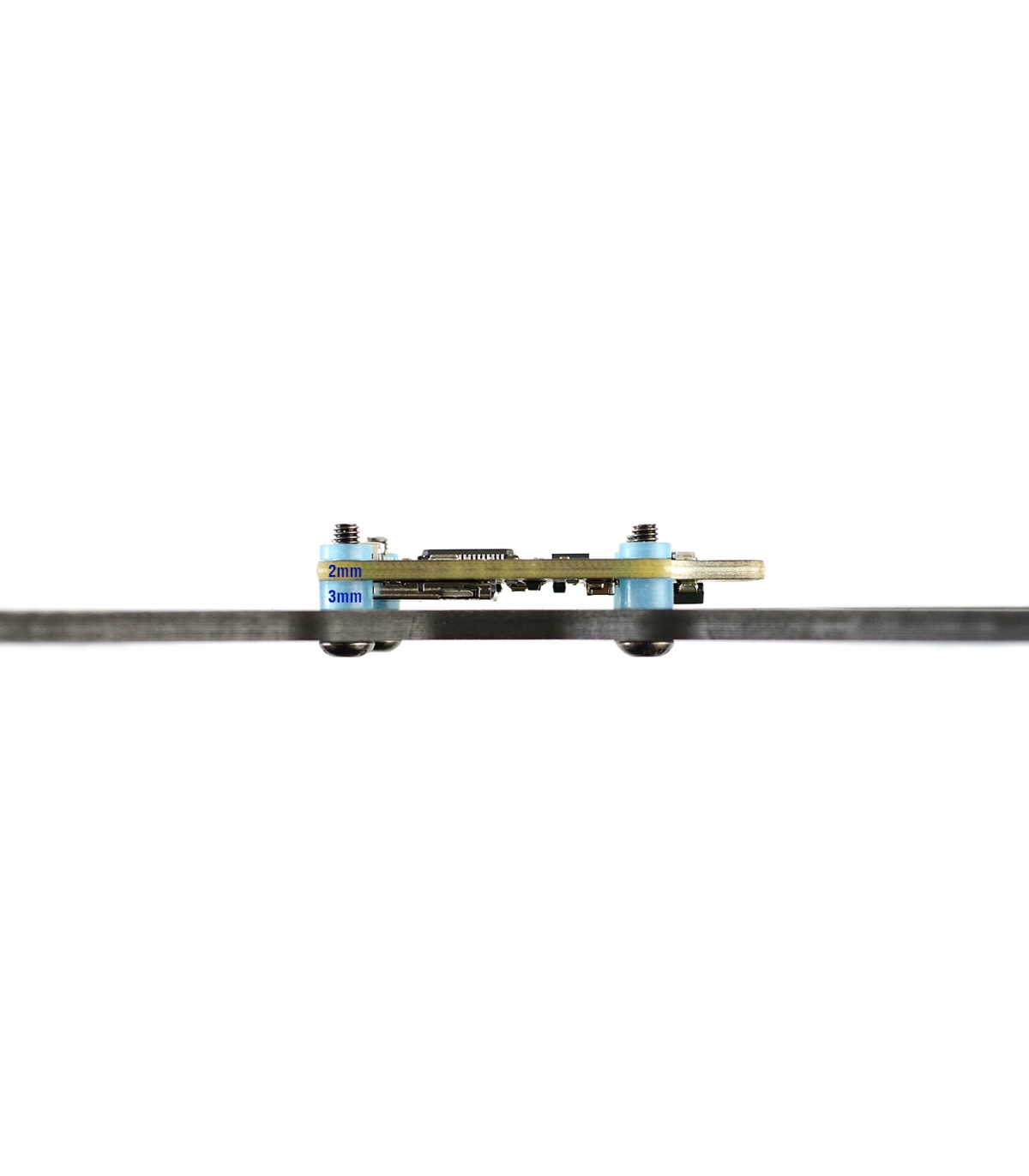

6x силиконових ущільнювачі від M4 до M3
1х пластина ПВХ FR4 36 * 36 * 1мм
