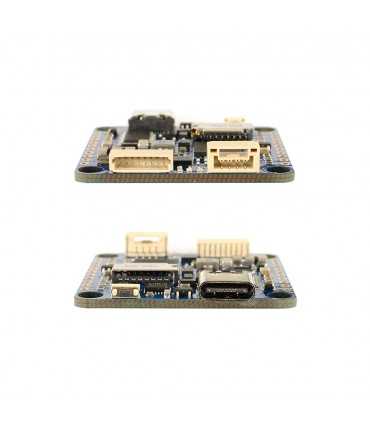

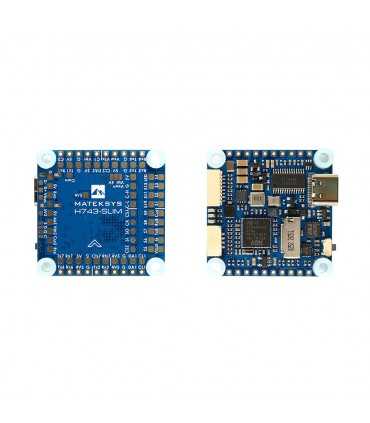

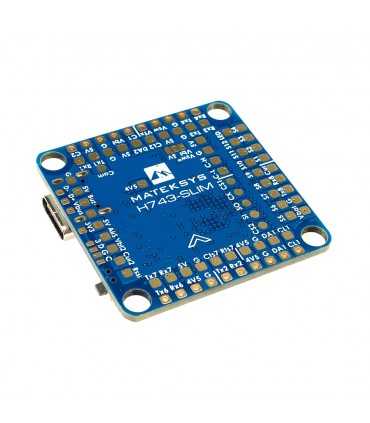

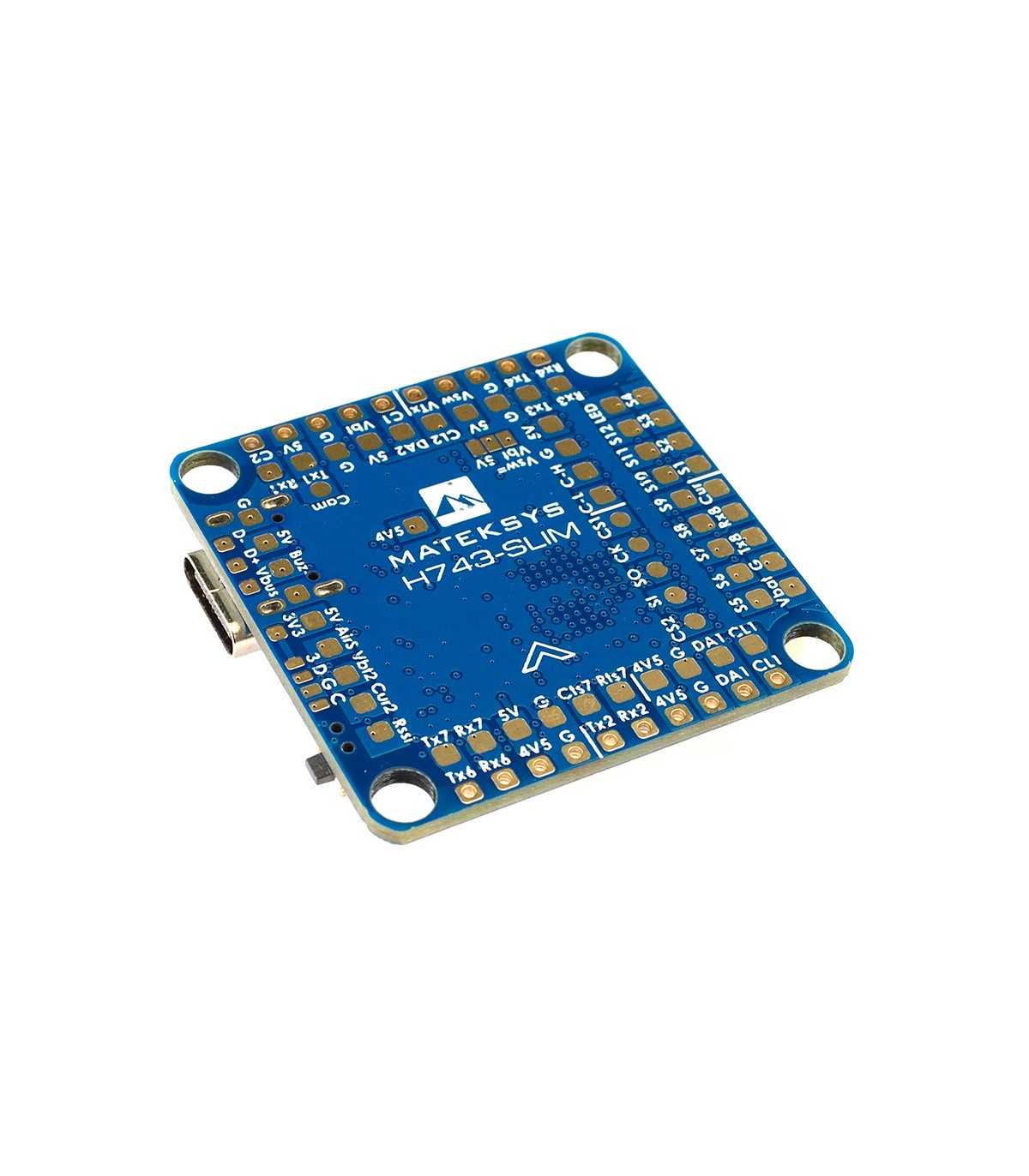

Польотний Контролер Matek Flight Controller H743-SLIM V3

Matek Flight Controller H743-SLIM V3 польотний контролер для дронрейсингу та FPV дронів

Специфікація:

MCU: STM32H743VIH6, 480 МГц, 1 МБ ОЗУ, 2 МБ флеш-пам'яті
IMU: ICM42688P (SPI1) і ICM42605 (SPI4)
Барометр: Infineon DPS310 (I2C2)
Екранне меню: AT7456E (SPI2)
Blackbox: гніздо для карти MicroSD (SDIO)
7x Uarts (1,2,3,4,6,7,8) з вбудованою інверсією.
13 виходів ШІМ (включаючи «світлодіодну» майданчик)
2x I2C
1x CAN
6x АЦП (VBAT, Current, RSSI, Analog AirSpeed, Vbat2, Cur2)
3 світлодіода для FC STATUS (синій, червоний) і індикатор 3,3 В (червоний)
1x SPI3 прорив
USB Type-C (USB2.0)
1x JST-SH1.0_8pin роз'єм (Vbat / G / Curr / Rx8 / S1 / S2 / S3 / S4)
1x JST-GH1.25_4pin роз'єм (5V / CAN-H / CAN-L / G)
Перемикач входів з двох камер
Перемикач включення / виключення живлення з фільтром 5V / Vbat
OSD DJI FPV підтримується будь-яким запасним UART
Вхід Vbat: 6 ~ 36 В (2 ~ 8S LiPo)
BEC: 5 В 2 А, продовж. (Макс. 3A)
LDO 3,3 В: макс. 200 мА
Пад ADC Vbat2 підтримує макс. 69 В (дільник напруги: 1 кОм: 20 кОм)
Статична потужність: 200 мА при 5 В з Betaflight, 150 мА при 5 В з ArduPilot
Прошивка ArduPilot (ChiBiOS): MATEKH743
Прошивка BetaFlight: MATEKH743 betaflight_4.3.0
Прошивка INAV: MATEKH743
Монтаж: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм
Розміри: 36 x 36 x 5 мм
Вага: 7 г

Комплектація:

1x FC H743-SLIM
6x силіконова втулка від M4 до M3
1x кабель JST-SH1.0 8pin, 5 см
2x роз'єм JST-SH1.0 8pin
1x кабель JST-GH-4P - JST-GH-4P для порта CAN, 20 см
