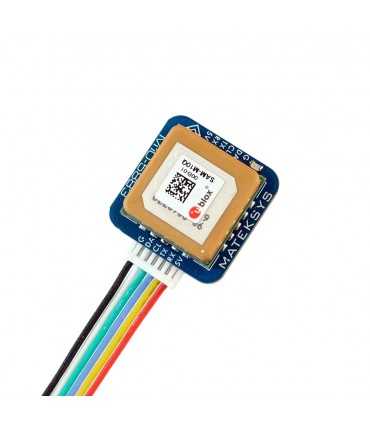

Модуль GNSS з Компасом Matek GNSS & Compass M10Q-5883

Matek GNSS & Compass Module M10Q-5883 модуль GNSS c компасом для betaflight або pixhawk.

Особливості:

У M10Q-5883 використовується модуль GNSS з декількома сузір'ями, що працює від u-blox SAM-M10Q-00B.
SAM-M10Q оснащено стандартною прецизійною платформою GNSS u-blox M10 і забезпечує виняткову чутливість і час збору для всіх сигналів GNSS L1. SAM-M10Q підтримує одночасний прийом чотирьох GNSS (GPS, GLONASS, Galileo та BeiDou). Велика кількість видимих супутників дозволяє приймачу вибирати найкращі сигнали. Це максимізує доступність позиції, зокрема в складних умовах, таких як глибокі міські каньйони. Технологія u-blox Super-S (Super-Signal) забезпечує високу радіочастотну чутливість і може підвищити точність динамічного розташування в сценаріях поза межами прямої видимості.
Патч-антена з високим коефіцієнтом посилення 15 x 15 мм2 забезпечує найкращий баланс між продуктивністю та невеликим розміром. Всеспрямована діаграма спрямованості антени збільшує гнучкість встановлення пристрою.

Специфікація:

GNSS u-blox SAM-M10Q-00B (GPS, ГЛОНАСС, Galileo і BeiDou)
Магнітний компас QMC5883L
Патч-антена 15*15*4мм
Діапазон вхідної напруги: 4~9 В (5 В накладка/контакт)
Споживана потужність: 13 мА
Швидкість UART: 9600 за замовчуванням
Робочі температури: -20~80 °C
Інтерфейс UART(TX, RX) для GNSS MAX-M10S
Інтерфейс I2C(DA, CL) для Compass QMC5883L
Роз'єм JST-GH-6P (SM06B-GHS-TB)
Світлодіод GNSS PPS, зелений. (Світиться постійно після ввімкнення, блимає (1 Гц), коли GNSS отримує 3D-фіксацію)
Протокол: UBX(u-blox) 5Hz@GPS+GAL+BDS B1C+GLO або NMEA 1Hz

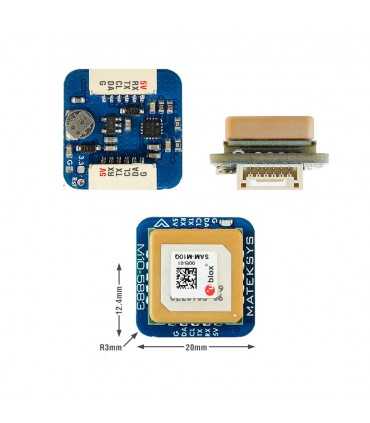

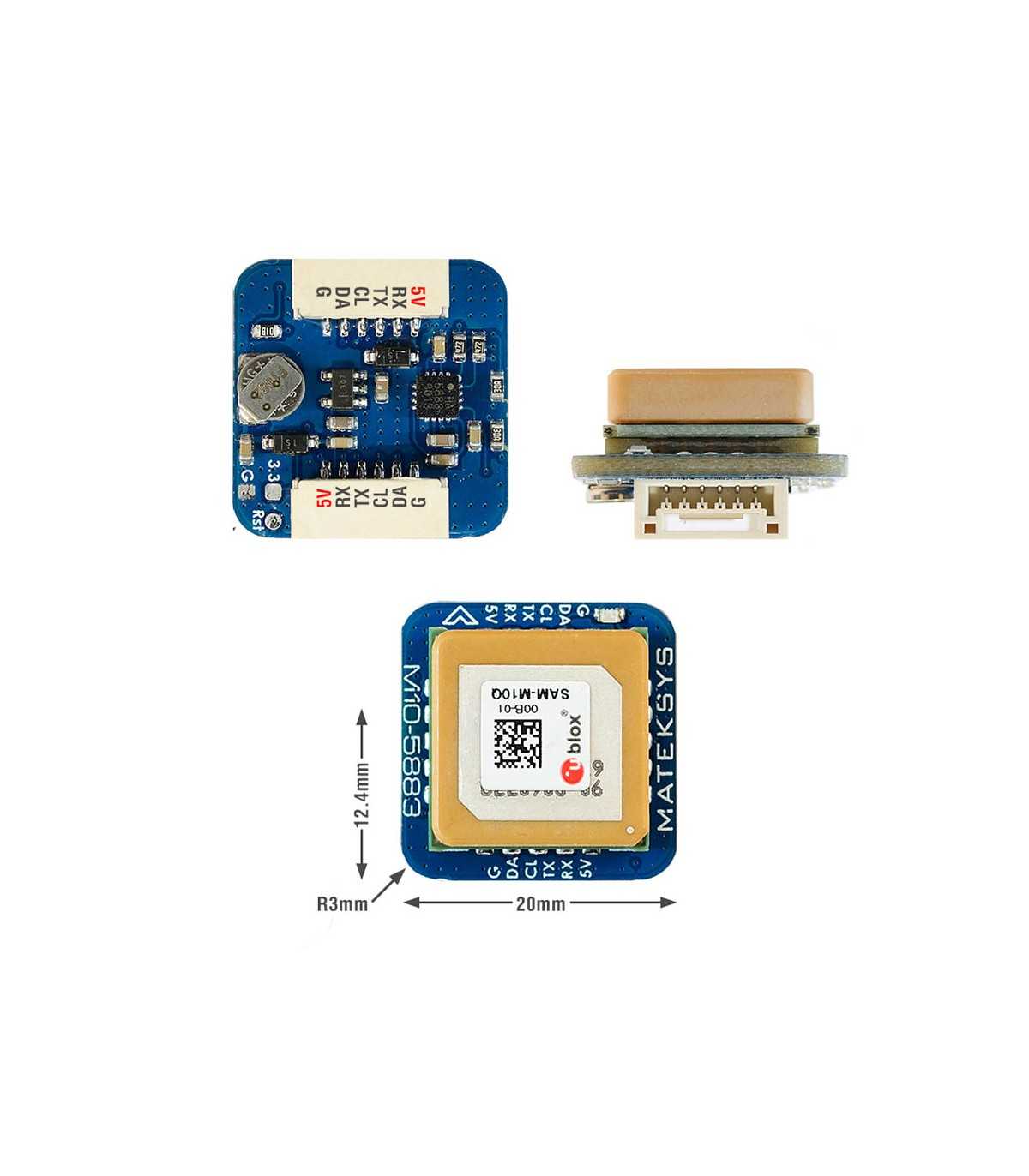

Розміри: L20 x W20 x H12.4мм
Вага: 8 грам
Підтримується INAV / Betaflight / Ardupilot і т. д.

Комплектація:

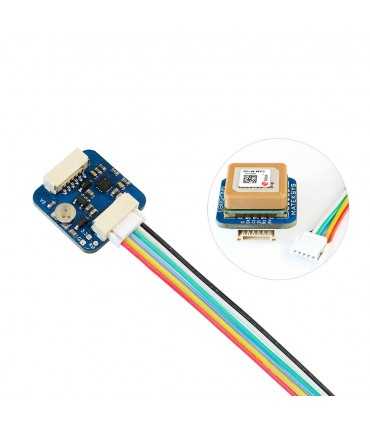

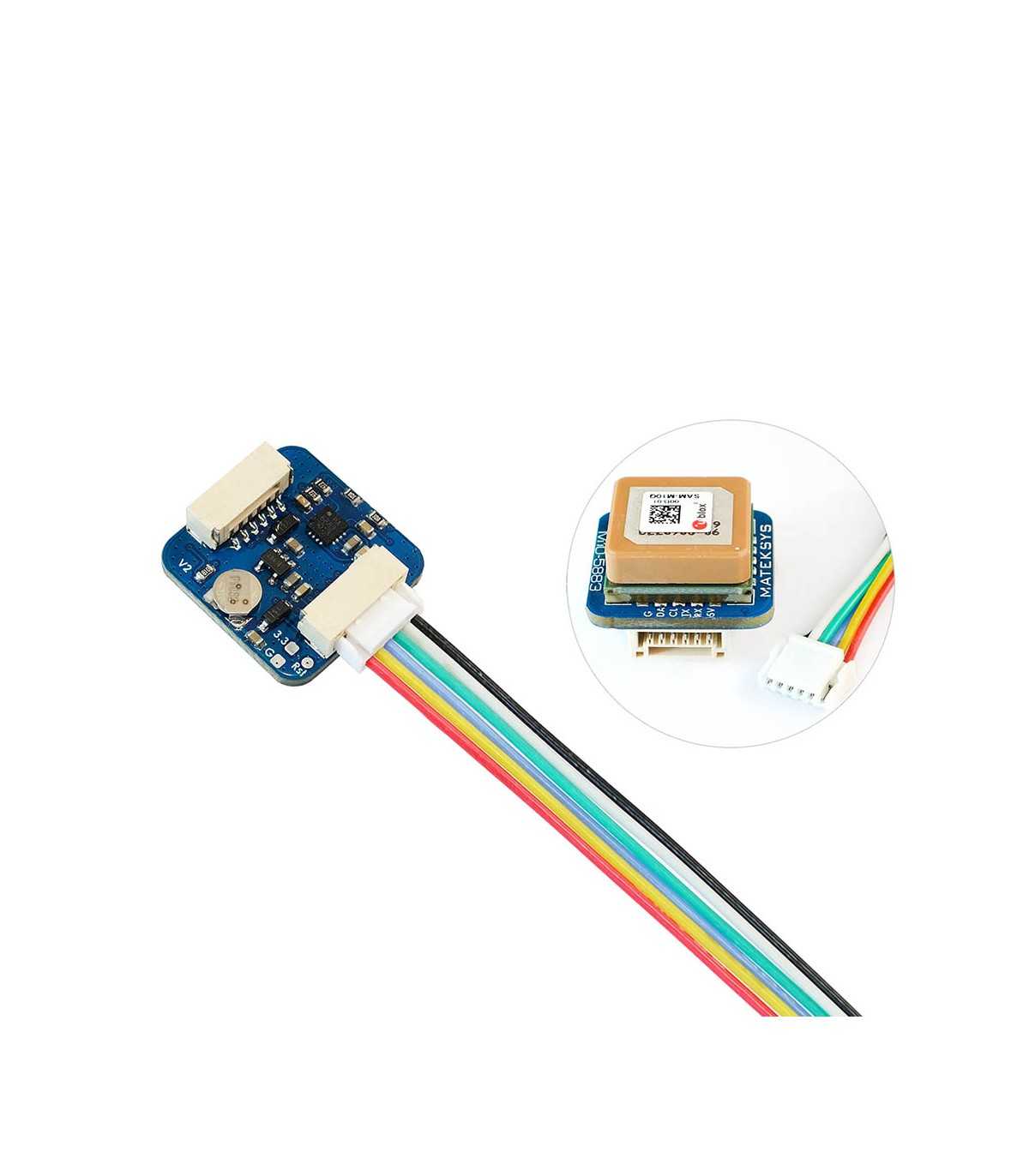

1x Модуль M10Q-5883
1x JST-GH-6P до JST-GH-6P 20 см силіконового дроту
