Модуль GPS c Компасом Matek GPS-Compass Module M8Q-5883

Matek GPS-Compass Module M8Q-5883 модуль GPS c компасом для betaflight або pixhawk.

Особливості:

72-канальний модуль M8 GPS L1C / A, SBAS L1C / A, QZSS L1C / A, QZSS L1 SAIF, ГЛОНАСС L1OF, Galileo E1B / C
Вбудований регулятор напруги 3,3 В і ВЧ фільтр для блокування шуму
Має додатковий вхідний МШУ для оптимізації продуктивності і вхідний фільтр на ПАР для підвищення перешкодозахищеності
Вбудована вбудована патч-антена GNSS, низьке енергоспоживання

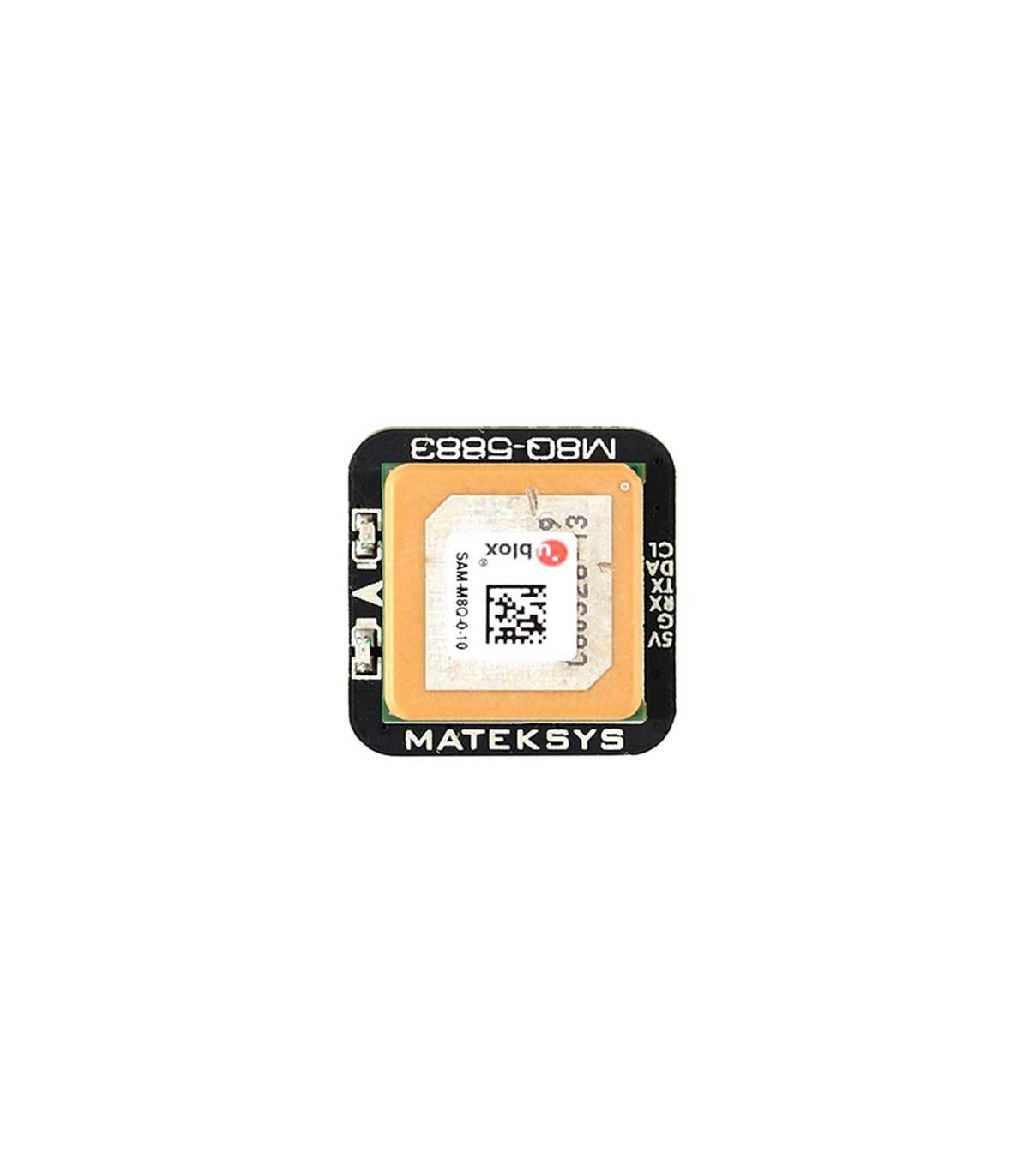

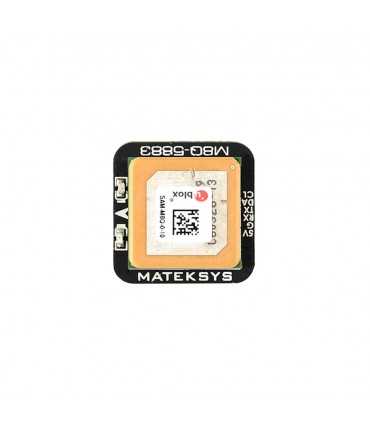

Патч-антена 15 x 15 мм забезпечує кращий компроміс між характеристиками антени з правого круговою поляризацією (RHCP) і невеликими розмірами та може бути інтегрованим в будь-який дизайн.
Магнітний датчик QMC5883L інтегрований

Специфікація:

Модель: M8Q-5883
Чіпсет - Ublox M8
Максимальна частота оновлення навігації: Єдина GNSS до 18 Гц, 2 одночасних GNSS (GPS і ГЛОНАСС) до 10 Гц
Горизонтальна точність позиціонування (GPS і ГЛОНАСС) 2,5 м CEP
Точність вимірювання швидкості: 0,05 м / с
Холодний старт: 26с
Допоміжний холодний пуск: 2с
Гарячий старт 1с
Чувствітельность: Відстеження і навігація: -165, дБм Повторне виявлення: -158, дБм Холодний старт: -146 дБм, Гарячий старт: -155 дБм
Частота: GPS L1C / A, SBAS L1C / A, QZSS L1C / A, QZSS L1 SAIF, ГЛОНАСС L1OF, Galileo E1B / C
Діапазон вхідної напруги: 4 ~ 6 В
Потужність: 40 мА
Інтерфейс UART (Tx, Rx) для GPS SAM-M8Q
Інтерфейс I2C (DA, CL) для компаса QMC5883L
Акумулятор для запуску модуля HOT

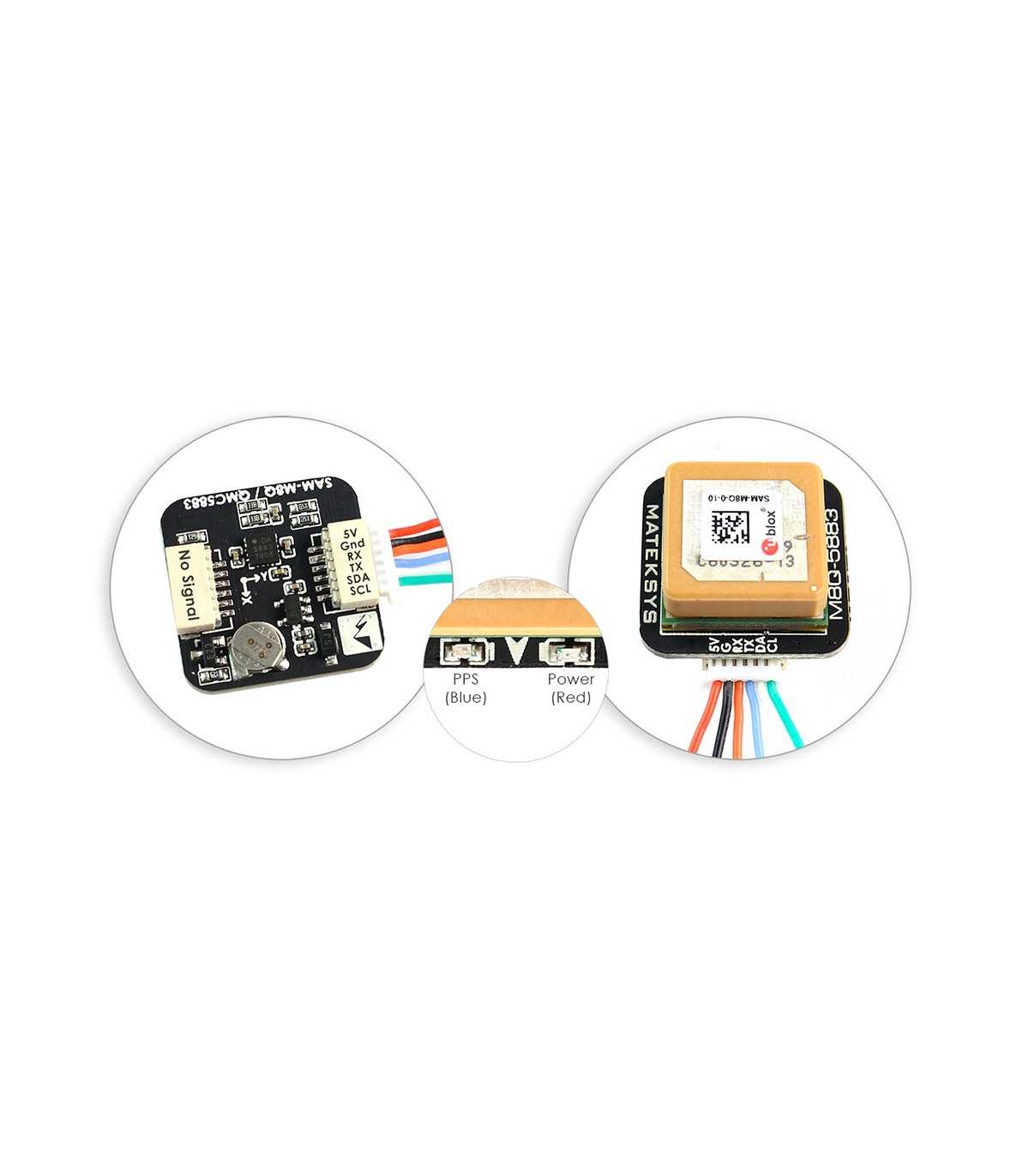

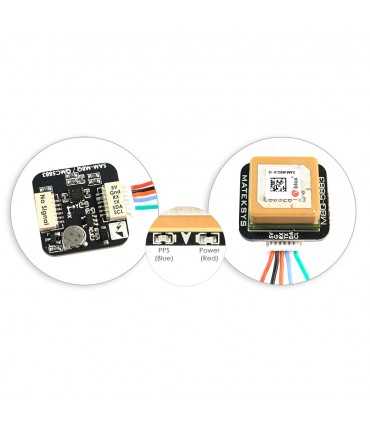

Світлодіод живлення (червоний) і світлодіод часу (синій)

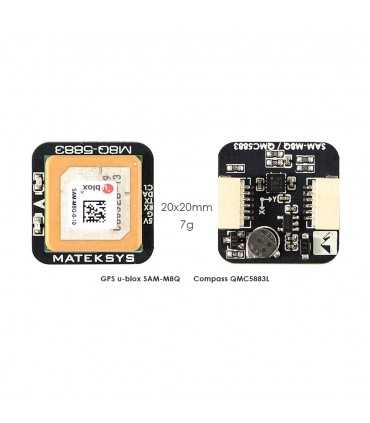

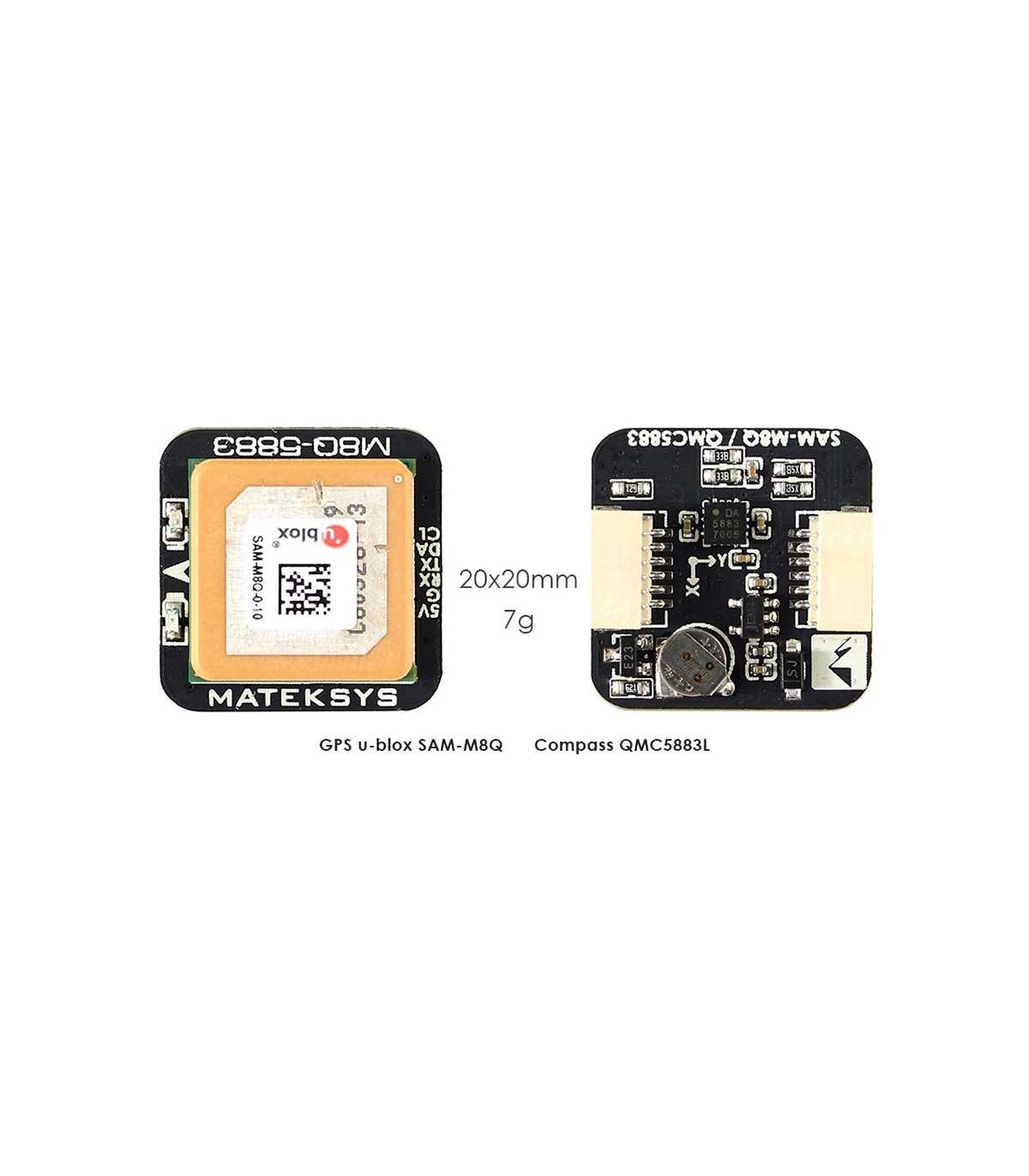

Розміри: L20 x W20 x H10 мм
Вага: 7 грам
Підтримується INAV / Betaflight / Ardupilot і т. д.

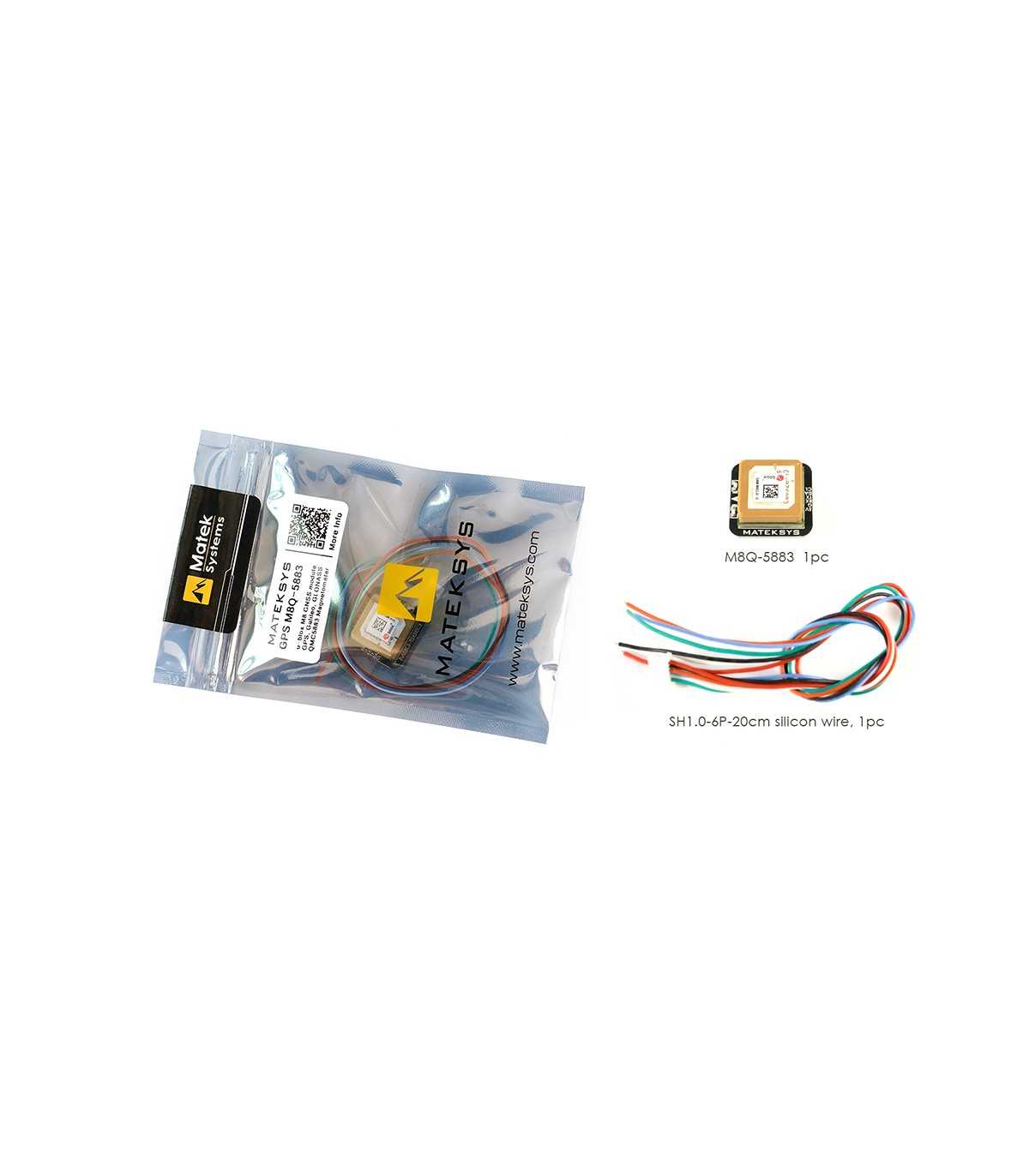

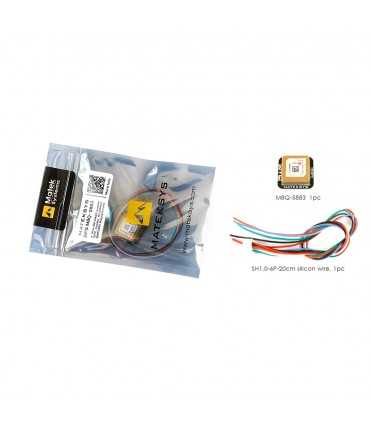

Комплектація:

1x Модуль M8Q-5883
1x SH1.0-6P силіконовий дріт 20см
1x Прозора термозбіжна трубка з ПВХ
