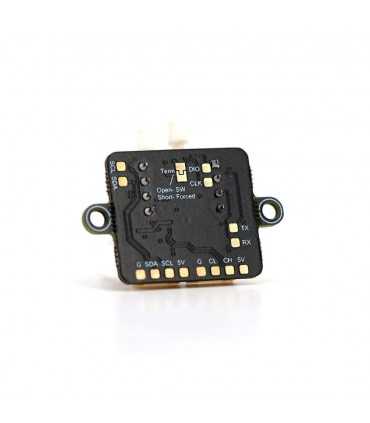

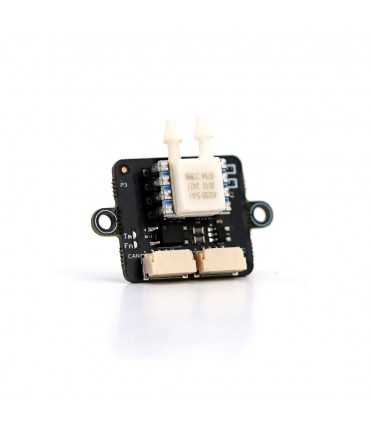

Датчик Повітряної Швидкості TBS Lucid DroneCAN Airspeed Sensor

Matek Digital Airspeed Sensor ASPD-4525 датчик повітряної швидкості

Особливості:

Цифровий датчик швидкості повітря, який можна підключити до будь-якої з наших плат польотного контролера TBS Lucid DroneCAN за принципом "plug & play". Також працює з I2C. Датчик швидкості повітря TBS Lucid DroneCAN має роз'єм CAN JST-GH, протокол DroneCAN та пряму підтримку I2C. Він постачається з трубкою Піто з нержавіючої сталі та силіконовою трубкою, готовою до встановлення у вашому проєкті.

Специфікація:

Інтерфейс: AN та I2C
Роз'єм CAN: JST-GH, протокол DroneCAN
Роз'єм I2C: JST-GH, режим MS4525DO I2C (адреса I2C 0x28)
Світлодіод стану CAN: помаранчевий
Швидке блимання: немає зв'язку між вузлом CAN та контролерами польоту
Повільне блимання: зв'язок між вузлом CAN та контролерами польоту
Світлодіод живлення 3,3 В: помаранчевий
Діапазон вхідної напруги: 4~6 В
Споживана потужність: 60 мА
Робочі температури: від -20°C до 85°C
Діапазон тиску: 6890 кПа
Діапазон швидкості повітря: 100 м/с або 360 км/год або 223 милі/год
Точність: ±2,0%
Розміри: 35мм х 22мм х 12мм
Вага: 4г

Налаштування:

Режим DroneCAN:
Перевірте, чи на вашому автопілоті встановлено наступні параметри через наземну станцію.
CAN_P1_DRIVER = 1 (за умови, що він знаходиться на першій шині CAN автопілота)
ARSPD_TYPE = 8 (DroneCAN)

Режим I2C:
ARSPD_TYPE = 9 (DLVR-10)
ARSPD_USE = 1, щоб увімкнути використання датчика на зовнішній шині I2C автопілота.

Посібник користувача

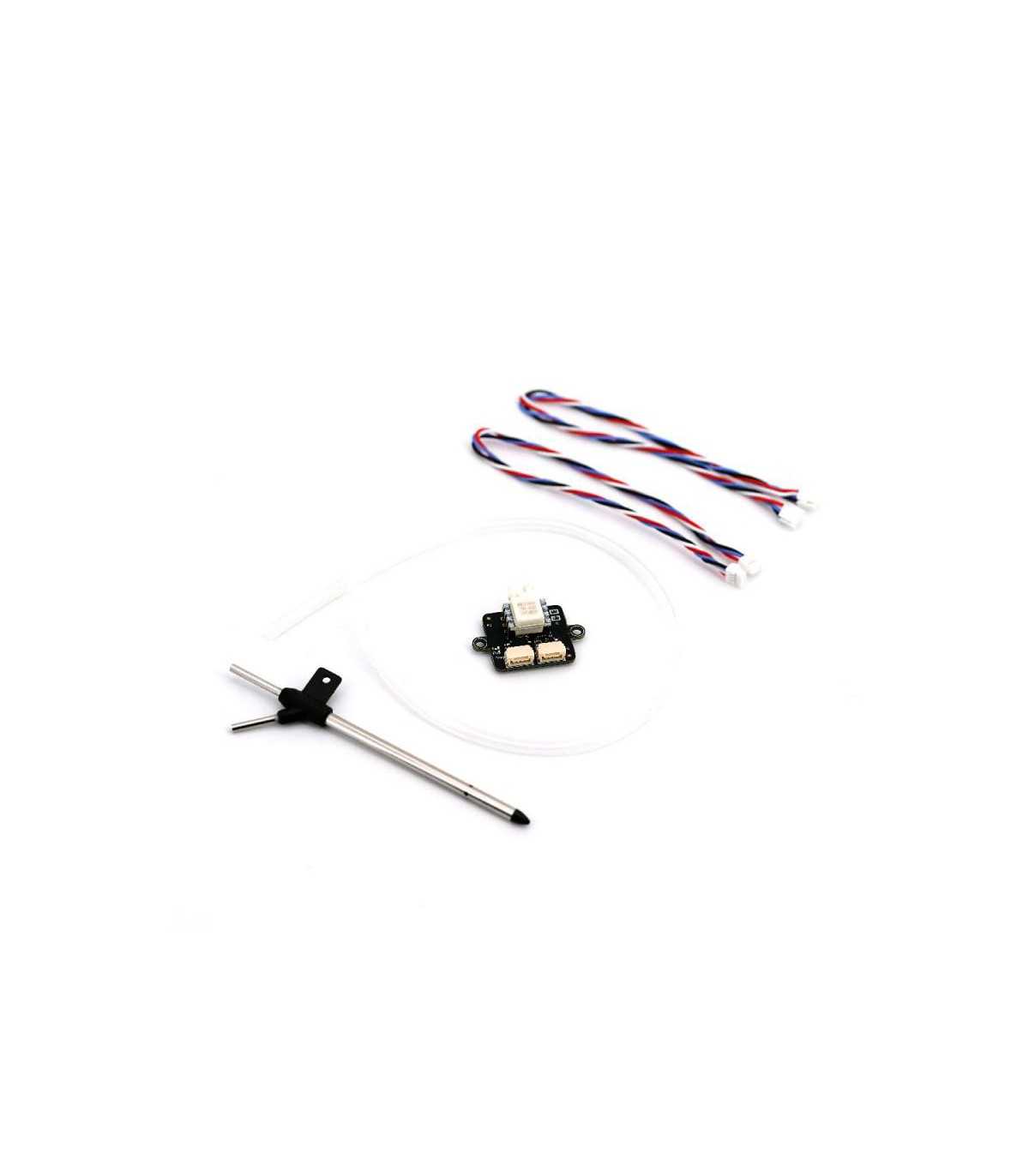

Комплектація:

1x Датчик швидкості повітря TBS Lucid DroneCAN
1x Трубка Піто датчика швидкості повітря із силіконовою трубкою
2x Кабель CANBUS (4 контакти 20 см)
