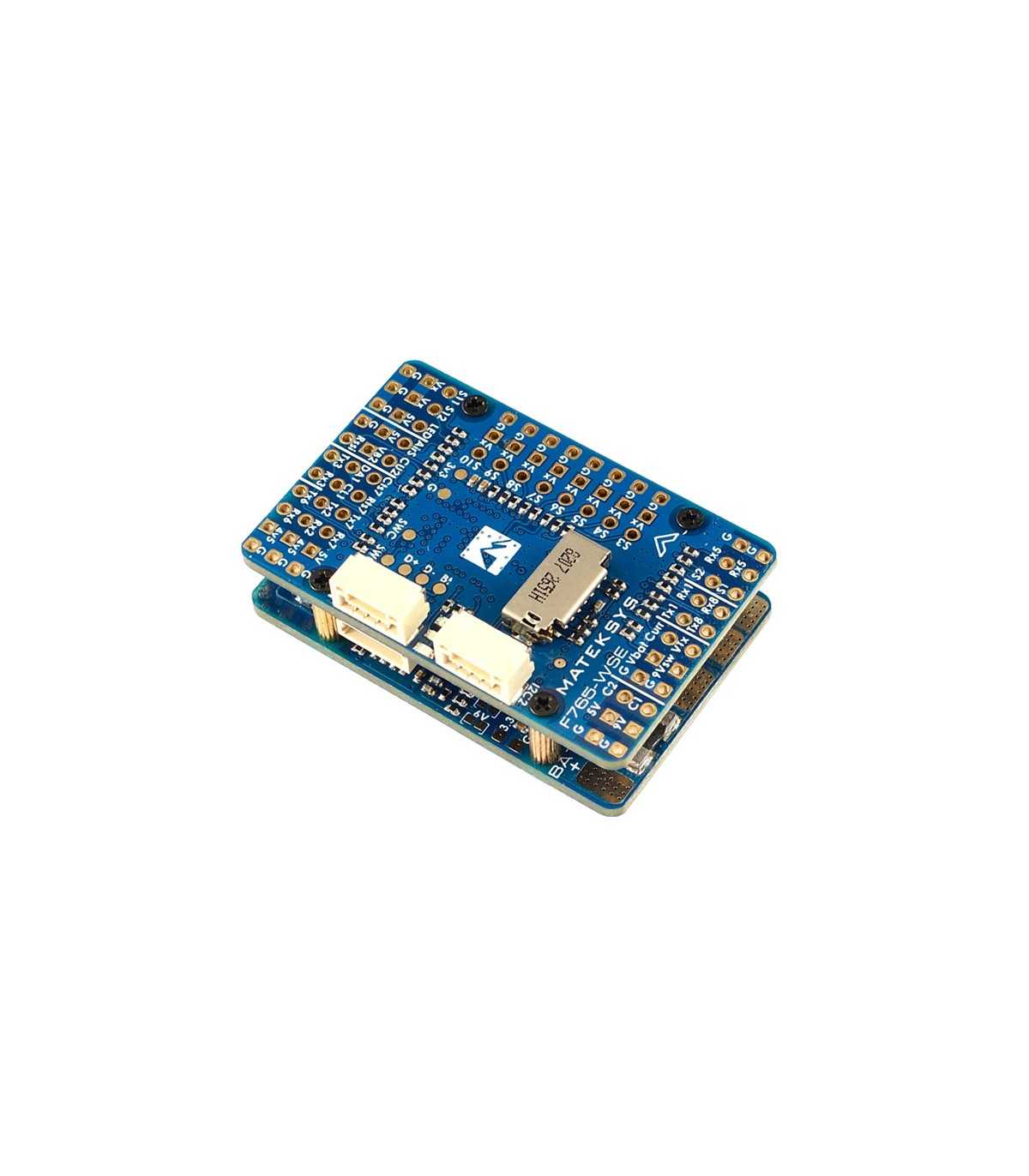

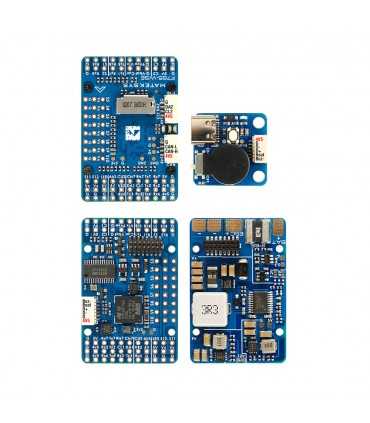

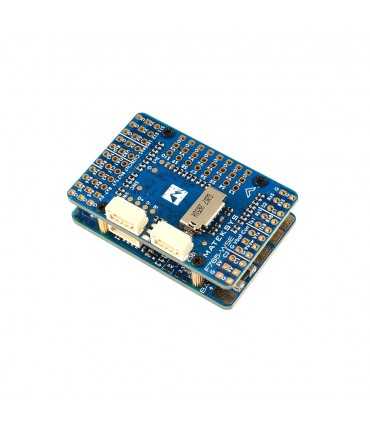

Польотний Контролер Matek Flight Controller F765-WSE

Matek Flight Controller F765-WSE польотний контролер для для літаючих крил та літаків

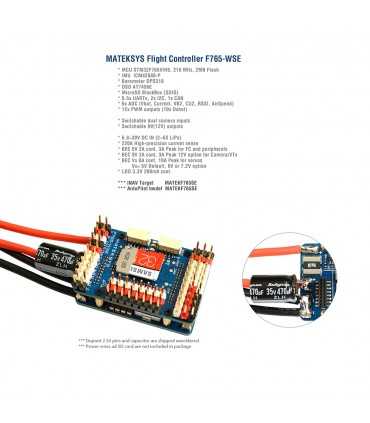

Специфікація:

MCU: STM32F765VIT6, 216 МГц, 512 КБ ОЗУ, 2 МБ флеш-пам'яті
IMU: ICM42688-P (SPI4)
Баро: DPS310 (I2C2)
Екранне меню: AT7456E (SPI2)
Blackbox: слот для карти MicroSD (SDIO)
6,5x Uarts (1,2,3,Rx5,6,7,8) з вбудованою інверсією.
1x Softserial1_Tx (INAV)
12 виходів ШІМ (S1~S10 підтримують Dshot)
6x АЦП (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
3x світлодіода для FC STATUS (синій, червоний) і індикатор 3.3V (червоний)
2x I2C
1x CAN
Зовнішній USB Type-C (USB2.0) суміщений з зумером
Перемикач входу двох камер
Перемикач 9 В (12 В) для камери / відеопередавачі
Високоточний датчик струму, діапазон 220 А
Дільник напруги ADC VB2: 1K: 20K
Дільник напруги ADC AirSpeed: 20K: 20K
Статична потужність 160mA@5V
Управління TR / SA VTX: Так
Світлодіодна стрічка WS2812: Так
Біпер: Так
RSSI: Так
Аналоговий датчик повітряної швидкості: Так
Цифровий датчик повітряної швидкості: Так
Прошивка INAV: MATEKF765SE
Прошивка ArduPilot (ChiBiOS): MATEKF765SE

PDB: Діапазон вхідної напруги: 6,8~30В (2~6S LiPo)
1x силові колодки ESC
Дільник напруги батареї 1K:20K (масштаб 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
Датчик струму: 220 А, 3,3 В АЦП (масштаб 150 в INAV, 66,7 A/V в ArduPilot)
Чутливий резистор: 90 А безперервний, 220 А пік

Вихід BEC 5V призначений для польотного контролера, приймача, екранного меню, камери, зумера, 2812 LED_Strip, зумера, модуля GPS, AirSpeed
Постійний струм: 2 А, макс. 3 А

Вихід BEC 9В / 12В призначений для відеопередавачі, камери, підвісу і т. Д.
Постійний струм: 2 А, макс. 3 А
Варіант 12 В з перемичкою для стабільного виходу 9 В/12

Вихід BEC Vx розроблено для сервоприводів.
Регульоване напруга, 5 В за замовчуванням, 6 У або 7,2 В за допомогою перемички
Постійний струм: 8 А, макс. 10 А

Вихід BEC 3,3В розроблено для модуля Baro / Compass і Spektrum RX
лінійний регулятор
Постійний струм: 200 мА

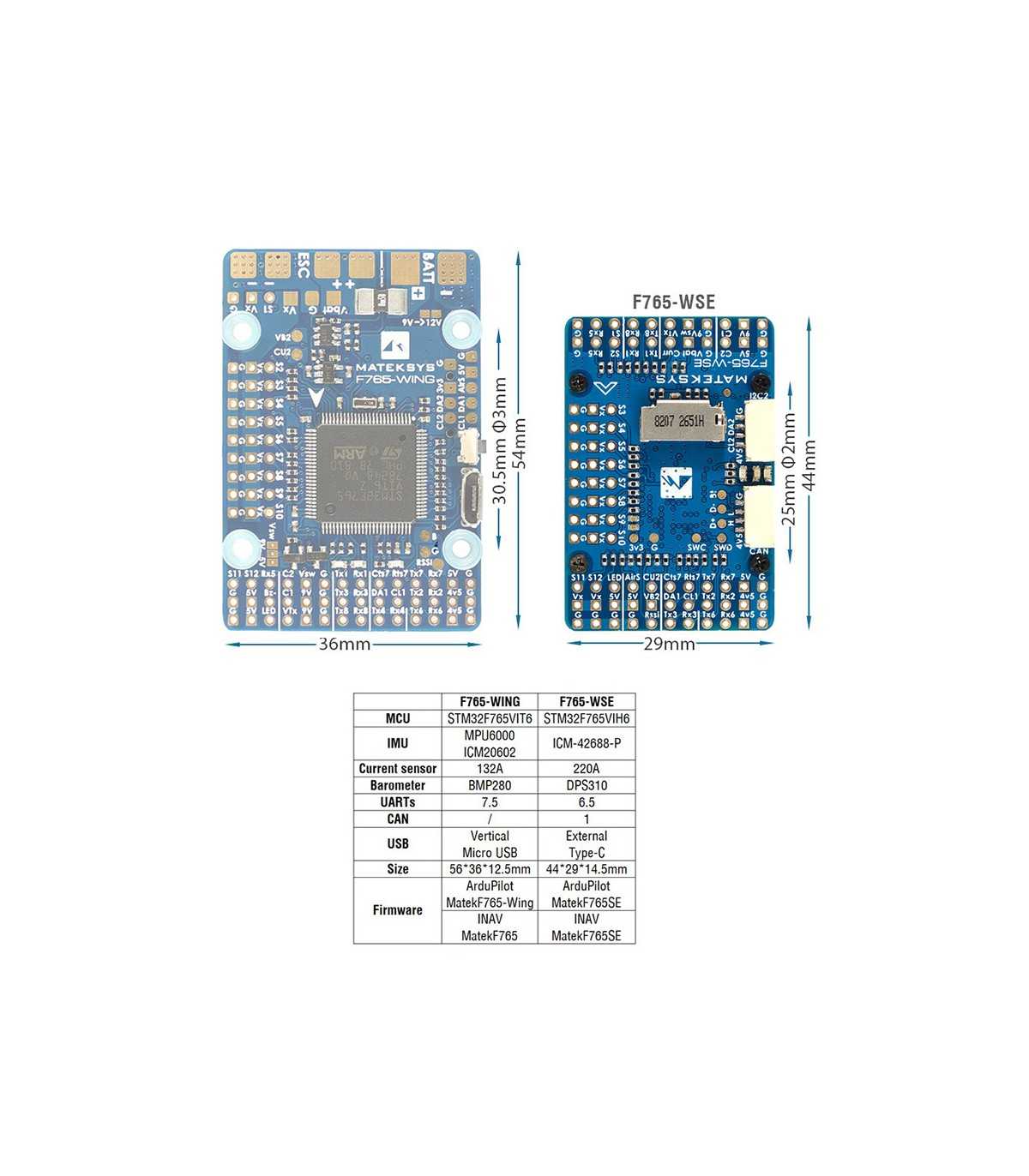

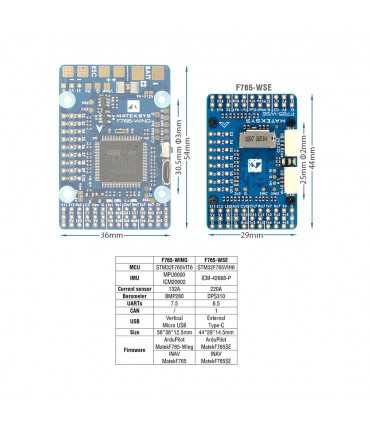

Монтаж: 25 х 25 мм, Φ2 мм

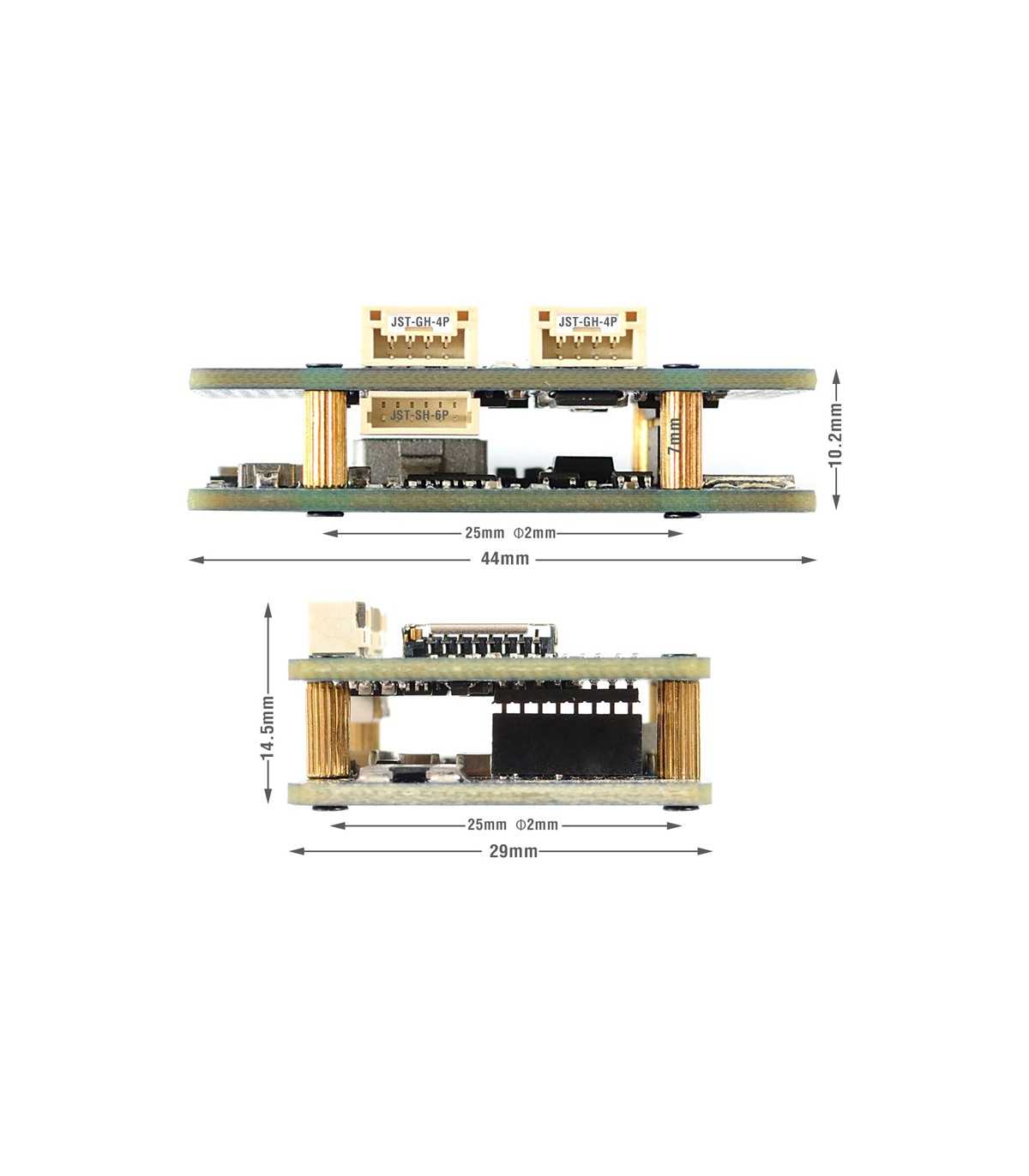

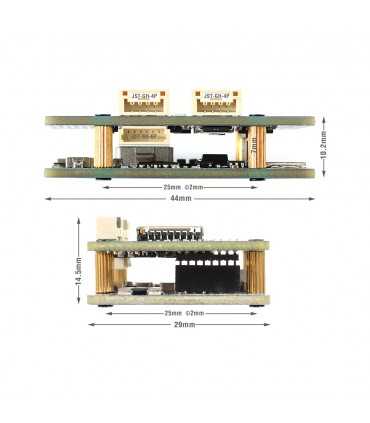

Розміри: 44 х 29 х 14,5 мм
Вага: 22 г з адаптером USB / зумер

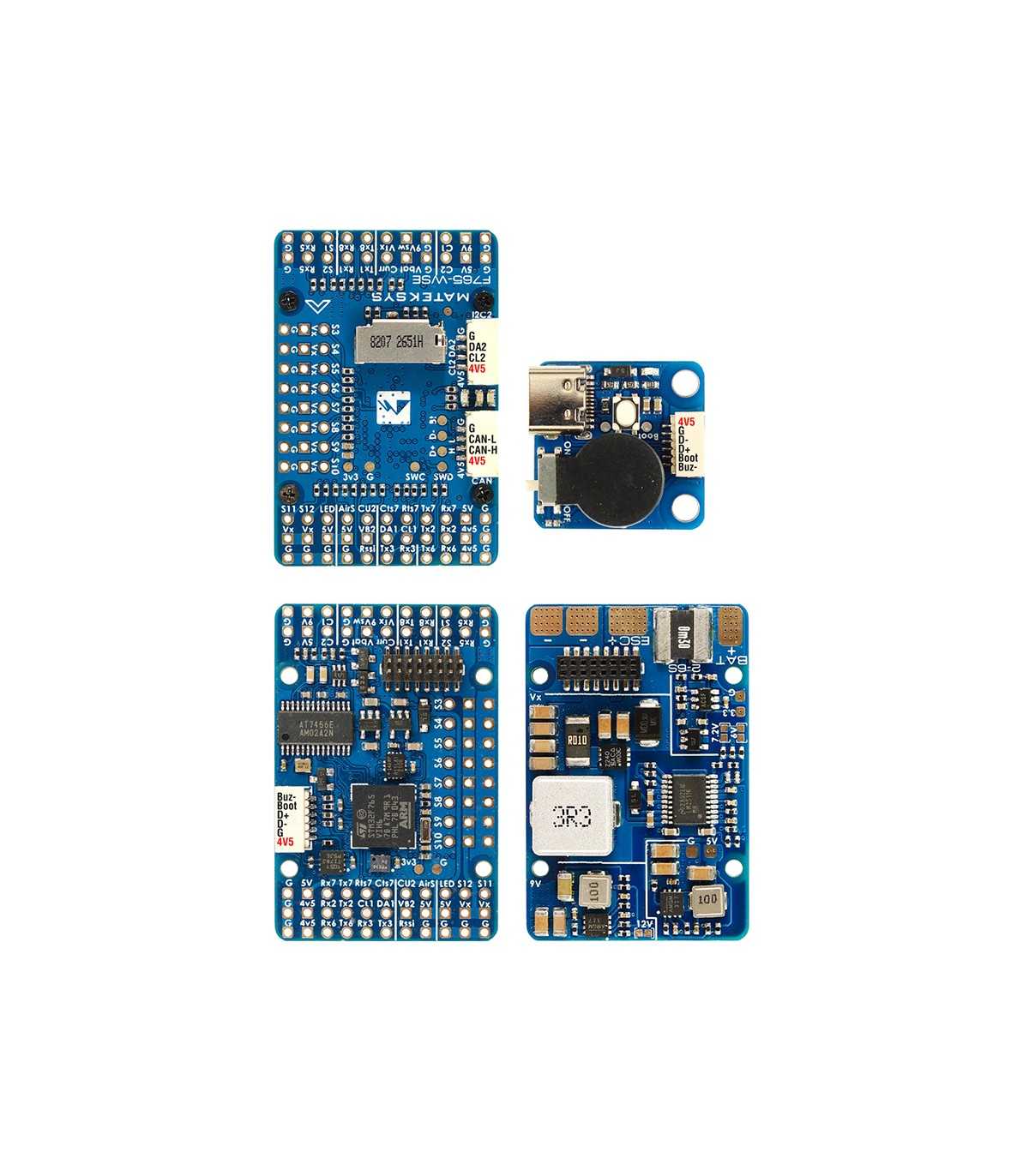

Комплектація:

1x Matek Flight Controller F765-WSE
1x розширювач USB (Type-C)/Beep (пасивний зумер).
2x Кабель 20 см JST-GH-4P до JST-GH-4P для порту CAN і I2C
1x 20 см кабель JST-SH-6P до JST-SH-6P для розширювача USB.

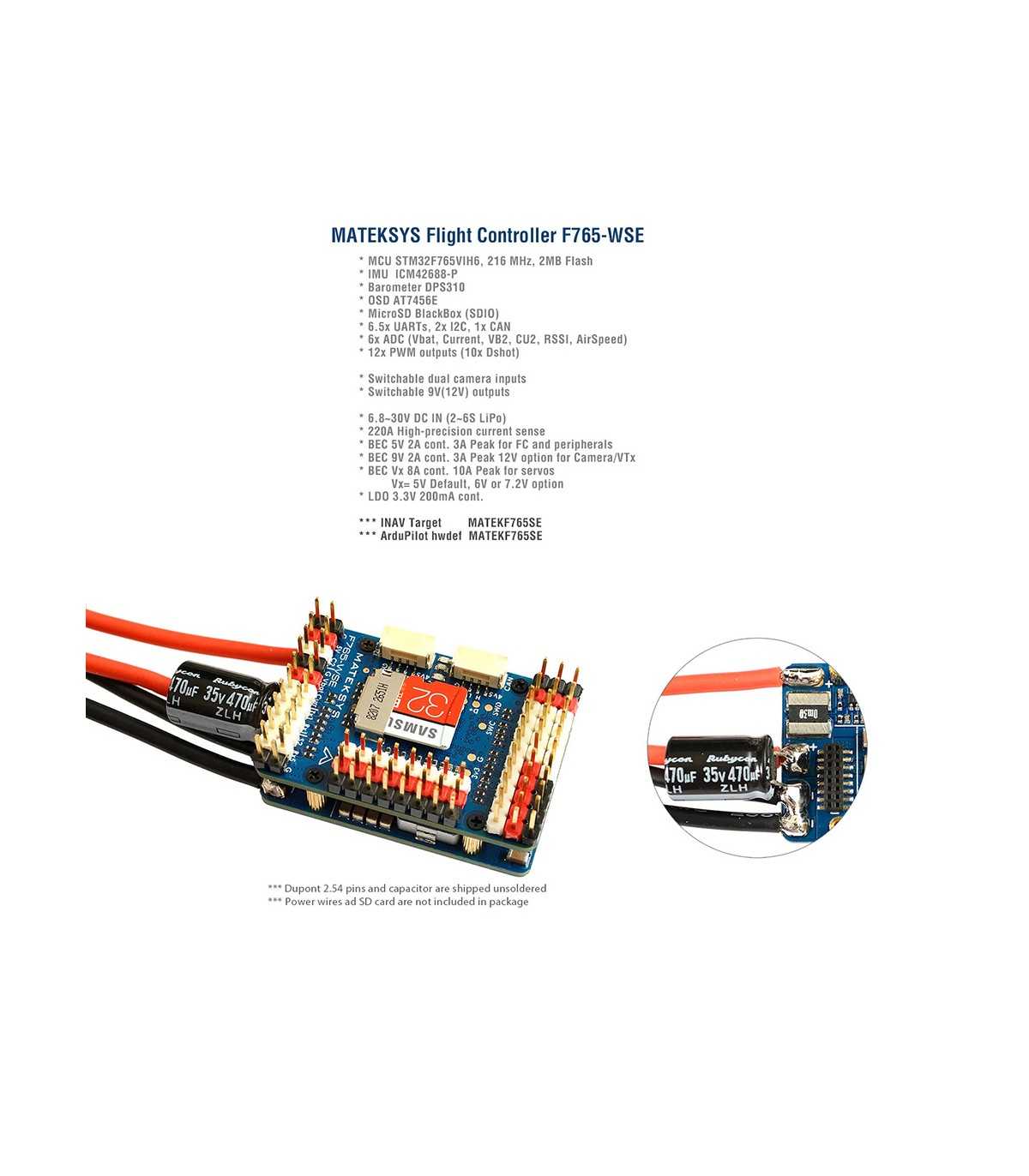

1x конденсатор Rubycon ZLH 35V 470uF
Dupont 2.54 контакти (плата постачається розпаяною)
