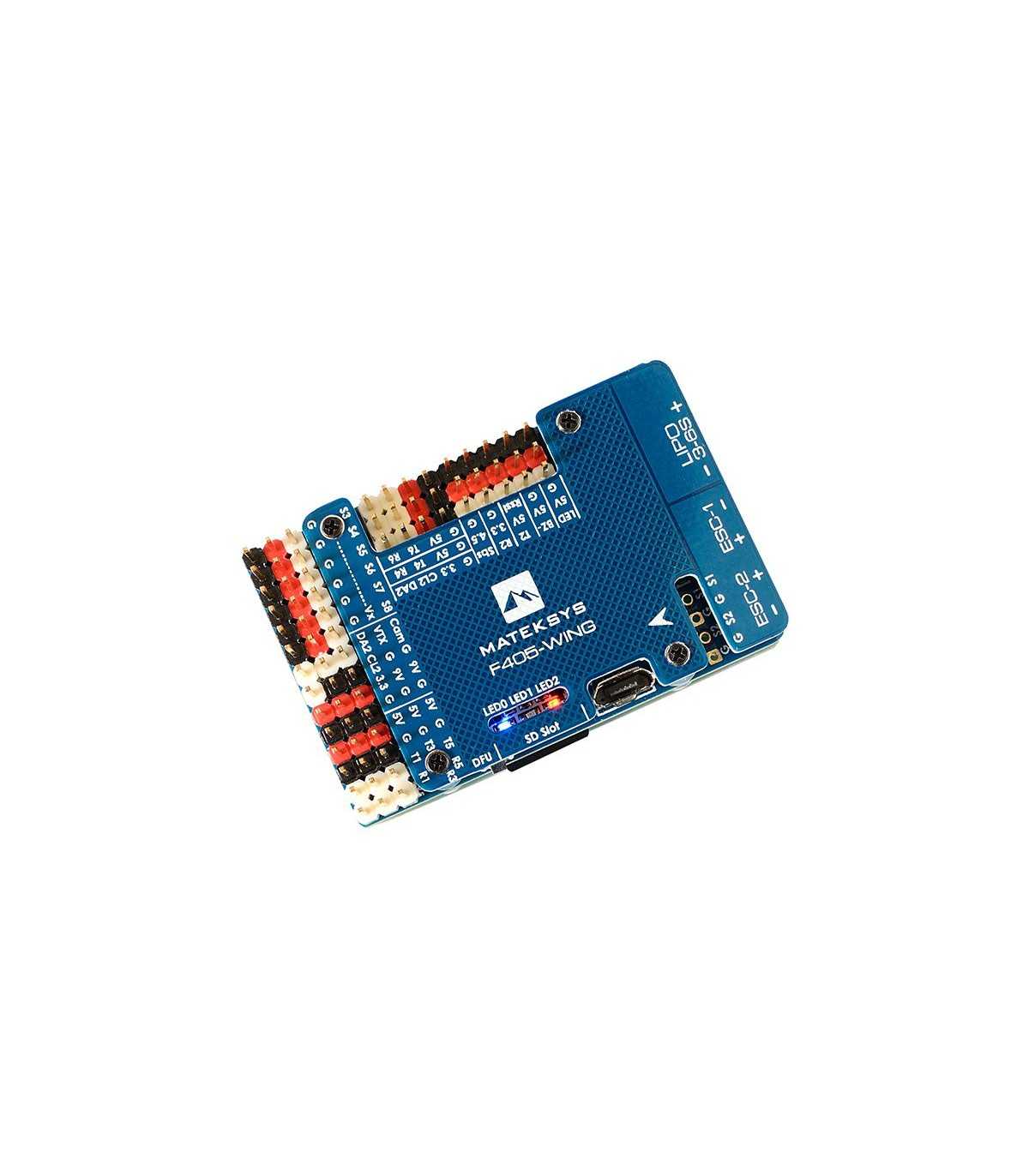

Польотний Контролер Matek Flight Controller F405-WING

Matek Flight Controller F405-WING польотний контролер для для літаючих крил та літаків

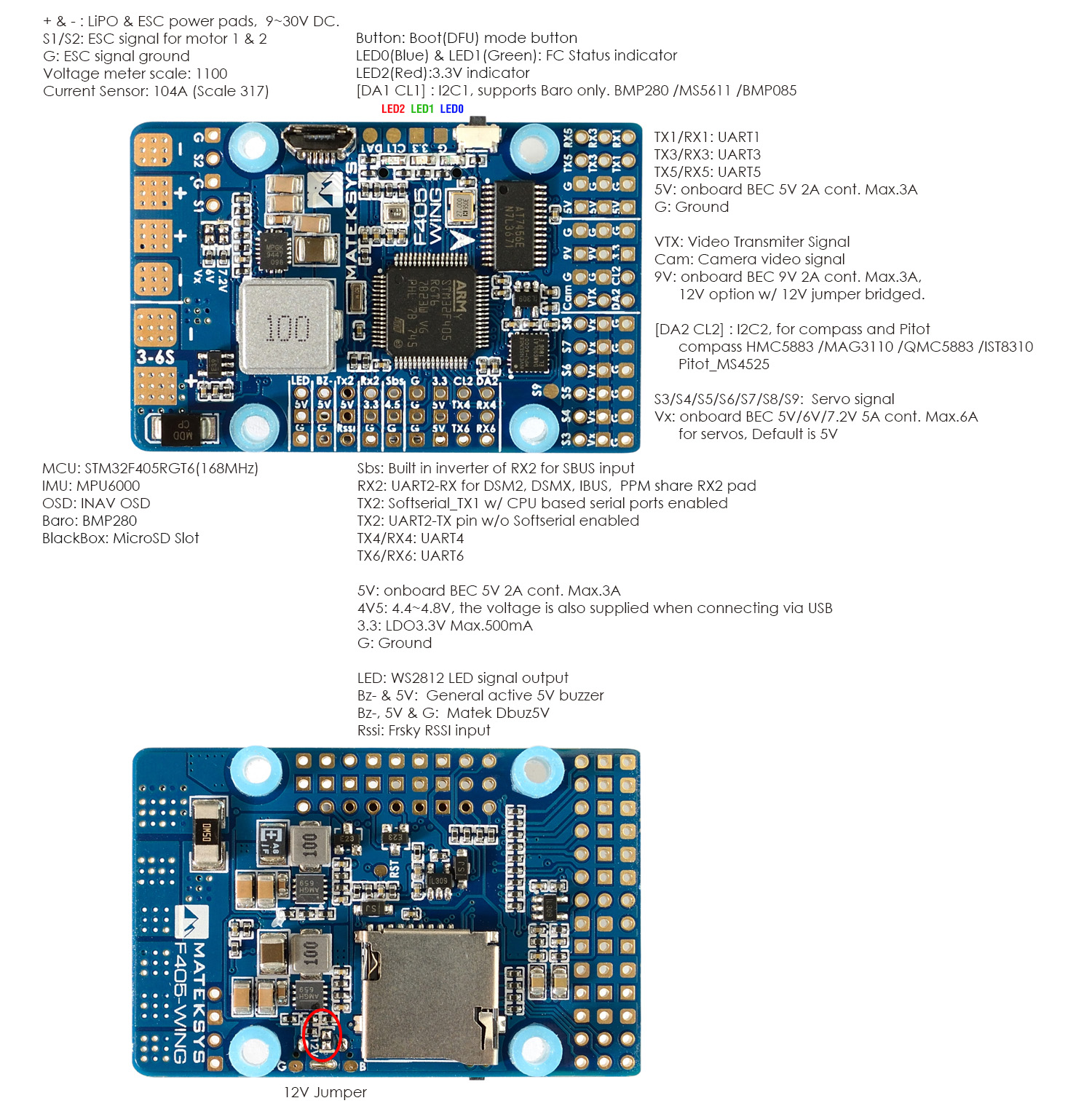

Специфікація:

MCU: 168 МГц STM32F405RGT6 1 МБ флеш-пам'яті
IMU: MPU6000 (SPI1)
Барометр: DPS310
Екранне меню: AT7456E
Blackbox: роз'єм MicroSD
VCP і 6x UART,
2x виходи під двигуни, 7x виходи сервоприводів
2x I2C
3x світлодіоди для FC STATUS (синій, червоний) та індикатор 3,3 В (червоний)
Вбудований інвертор для входу SBUS (UART2-RX)
PPM/UART Спільний: UART2-RX
SoftSerial на планшеті TX2
Датчик напруги акумулятора: 1:10 (масштаб 1100)
Світлодіодна стрічка WS2812: так
Біпер: Так
RSSI: Так
Прошивка INAV: MATEKF405SE
Прошивка ArduPilot hwdef: MATEKF405WING

PDB: Діапазон вхідної напруги: 9~30В (3~6S LiPo) із захистом TVS
2x силові колодки ESC
Датчик струму: 104 А, АЦП 3,3 В, шкала 317
Чутливий резистор: 60 А безперервний, 104 А пік.

Вихід BEC 5V призначений для польотного контролера, приймача, екранного меню, камери, зумера, 2812 LED_Strip, зумера, модуля GPS, AirSpeed
Постійний струм: 2 А, макс. 3 А

Вихід BEC 9В / 12В призначений для відеопередавачі, камери, підвісу і т. Д.
Постійний струм: 2 А, макс. 3 А

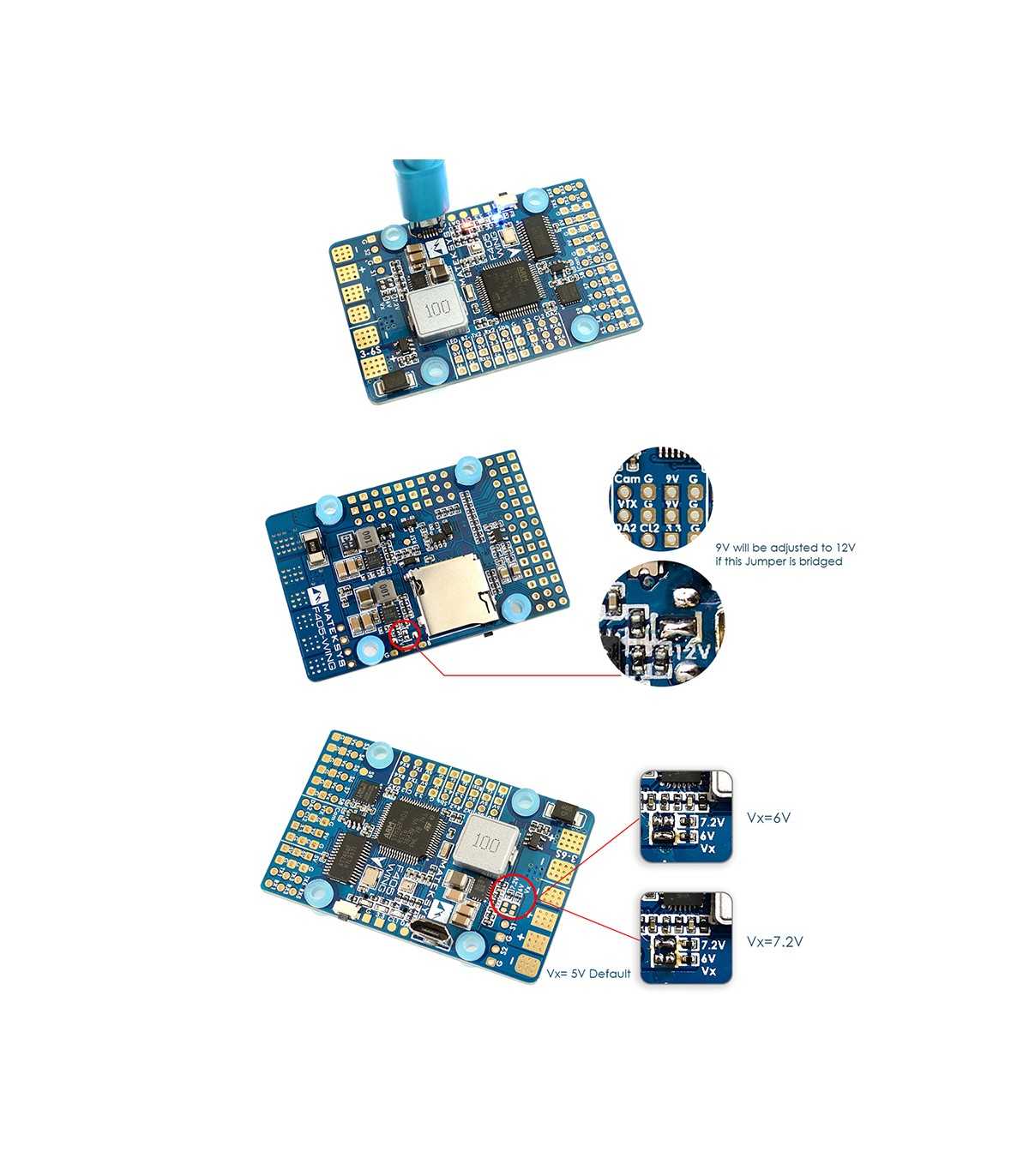

Варіант 12 В з перемичкою для стабільного виходу 9 В/12

Вихід BEC VTX розроблено для сервоприводів.
Регульоване напруга, 5 В за замовчуванням, 6 У або 7,2 В за допомогою перемички
Постійний струм: 5 А, макс. 6 А
Вихідна пульсація: 50 мВ (VIn=24V, VOout=5V при навантаженні 5A)

Вихід BEC 3,3В розроблено для модуля Baro / Compass і Spektrum RX
лінійний регулятор
Постійний струм: 500 мА

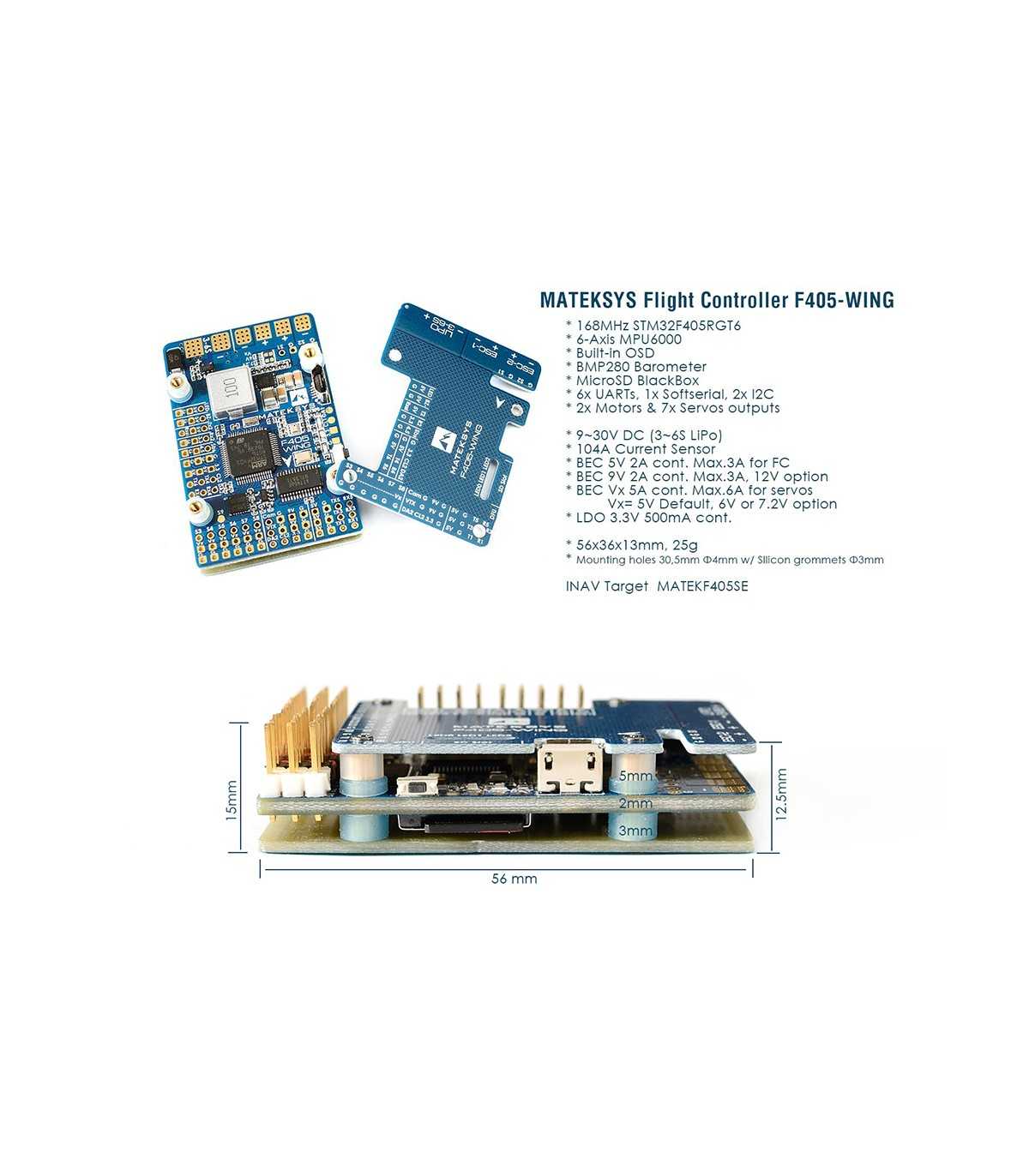

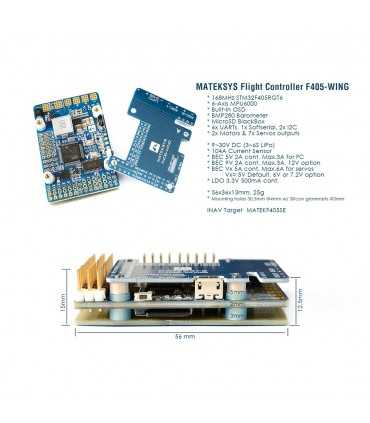

Монтаж: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм
Розміри: 56 x 36 x 13 мм
Вага: 25 г

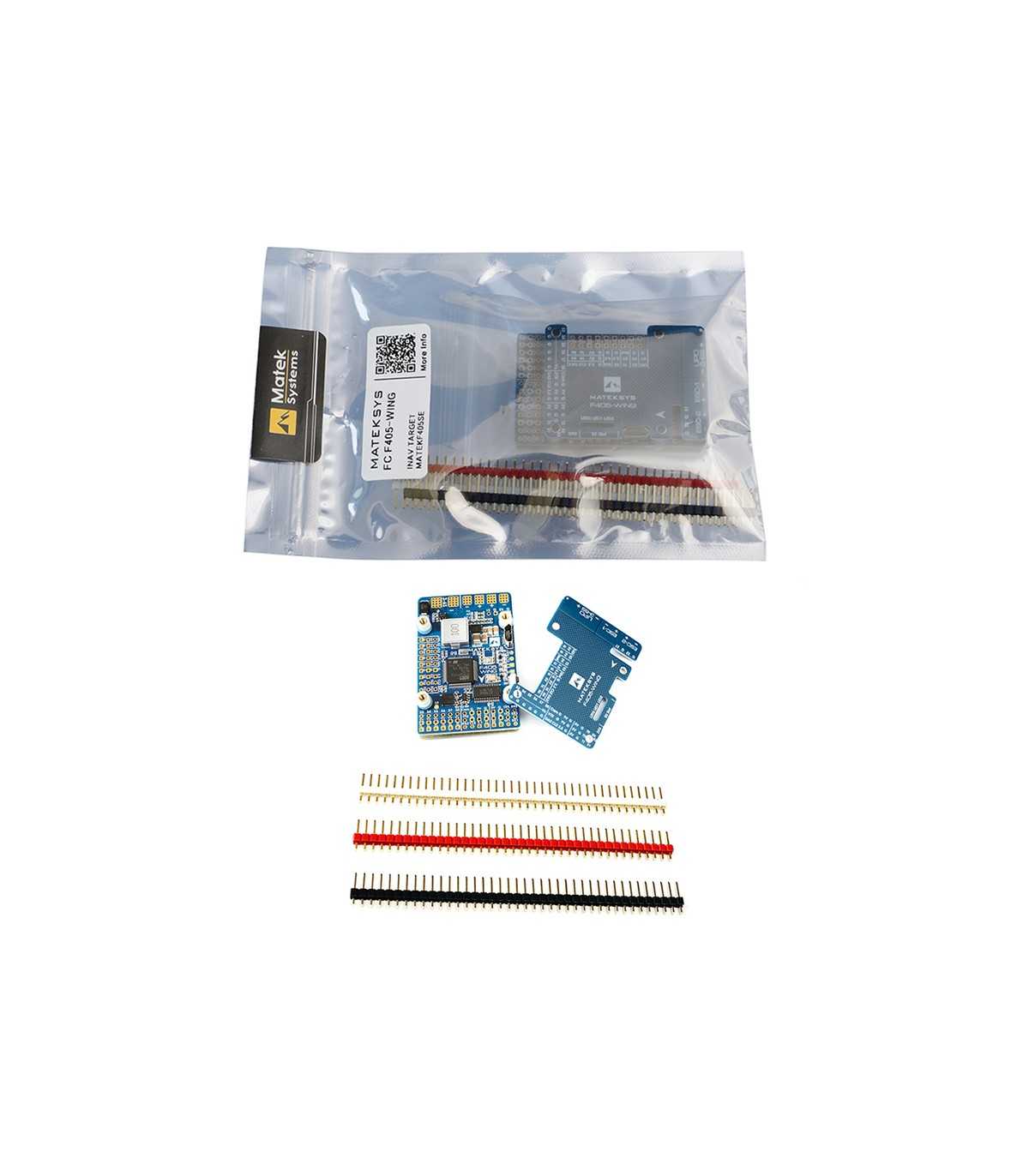

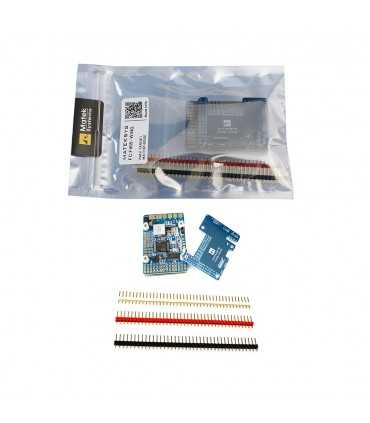

Комплектація:

1x Matek Flight Controller FC F405-WING
