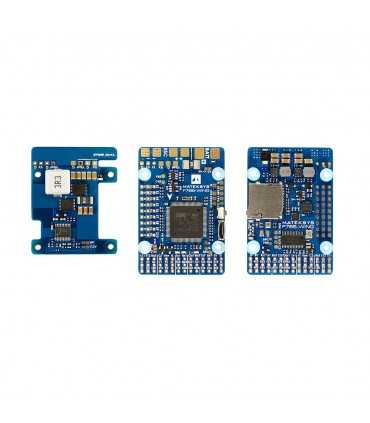

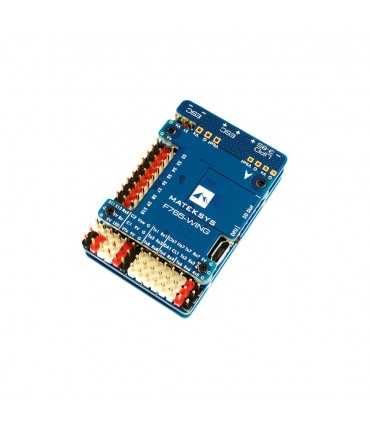

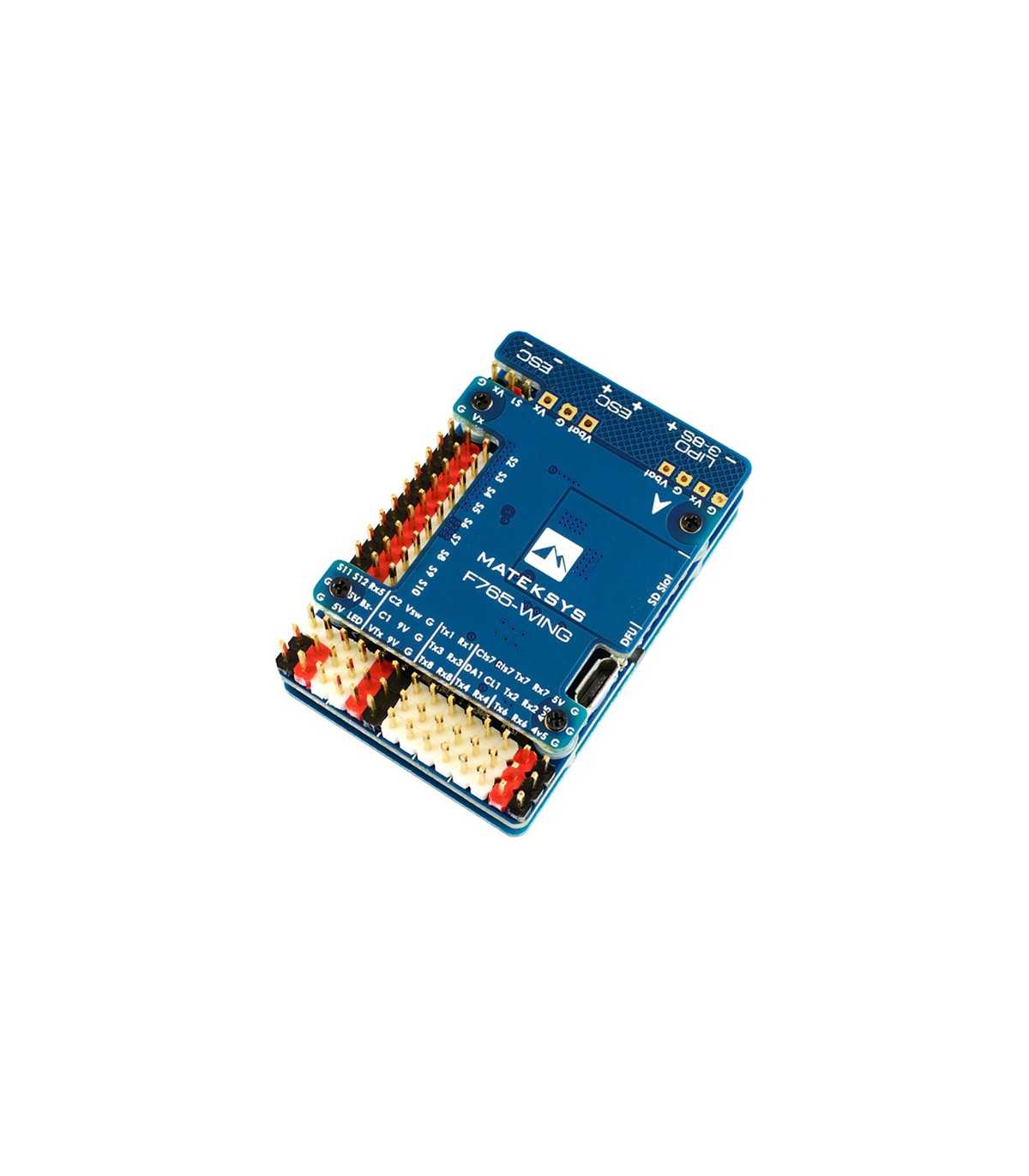

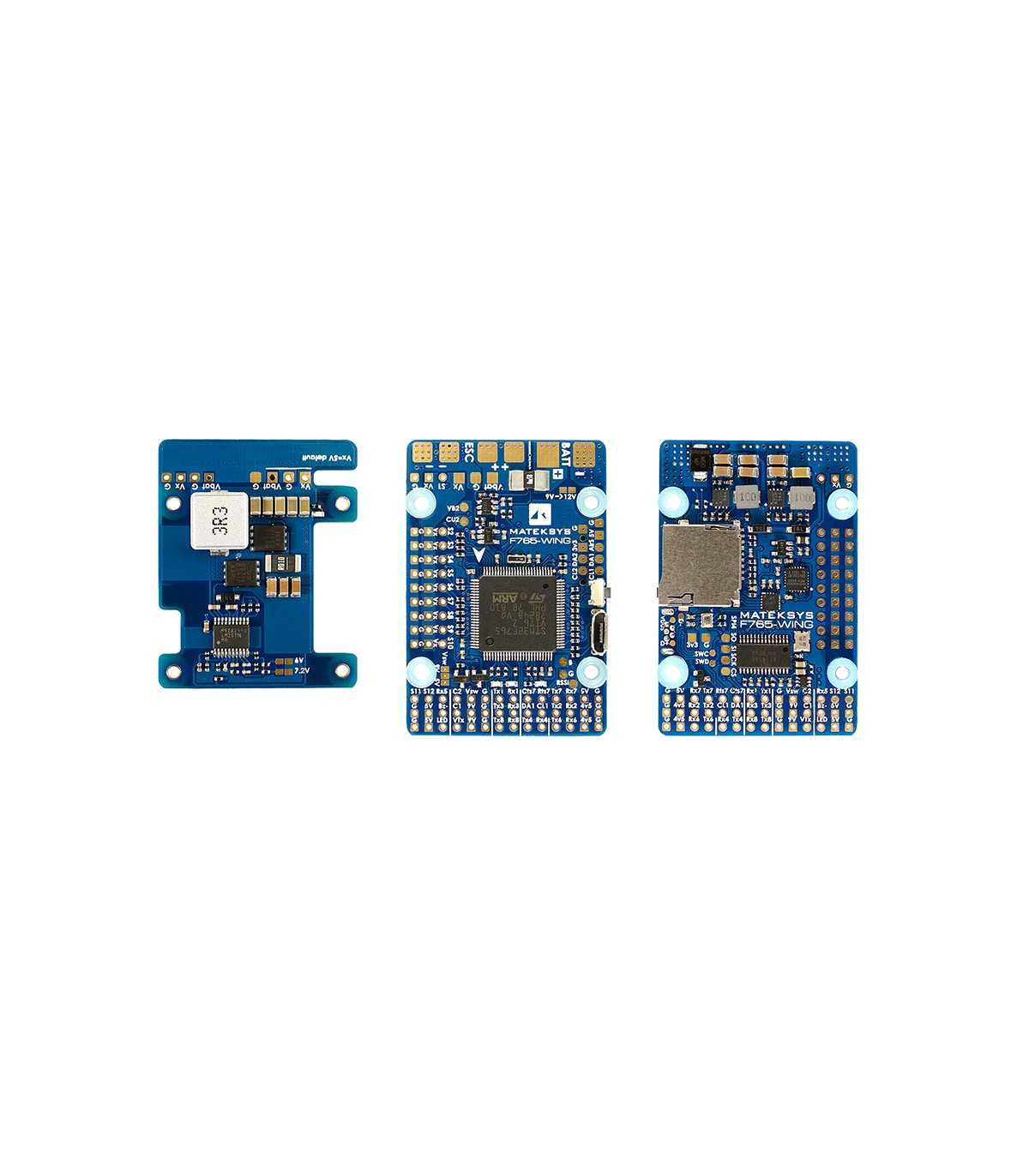

Польотний Контролер Matek Flight Controller F765-WING

Matek Flight Controller F765-WING польотний контролер для для літаючих крил та літаків

Специфікація:

MCU: STM32F765VIT6, 216 МГц, 512 КБ ОЗУ, 2 МБ флеш-пам'яті
IMU: MPU6000 (SPI1) і ICM20602 (SPI3)
Баро: BMP280 (I2C2)
Екранне меню: AT7456E (SPI2)
Blackbox: слот для карти MicroSD (SDIO)
7x Uarts (1,2,3,4,6,7,8) з вбудованою інверсією.
1x Softserial1_Tx (INAV)
12 виходів PWM (S1 ~ S10 з підтримкою Dshot)
6x АЦП (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
3x світлодіода для FC STATUS (синій, червоний) і індикатор 3.3V (червоний)
2x I2C
1x SPI4 прорив
Перемикані входи для двох камер
Перемикається 5 В / 9 В (12 В) для камери / відеопередавачі
Датчик струму високої точності
Дільник напруги ADC VB2: 1K: 10K
Дільник напруги ADC AirSpeed: 10K: 10K
Управління TR / SA VTX: Так
Світлодіодна стрічка WS2812: Так
Біпер: Так
RSSI: Так
Аналоговий датчик повітряної швидкості: Так
Цифровий датчик повітряної швидкості: Так
Прошивка INAV: MATEKF765
Прошивка ArduPilot (ChiBiOS): MATEKF765-WING

PDB: Діапазон вхідної напруги: 9 ~ 36 В (3 ~ 8S LiPo) із захистом TVS

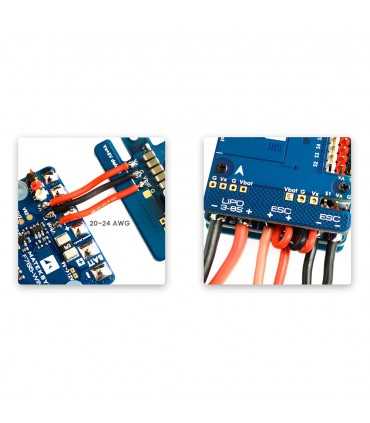

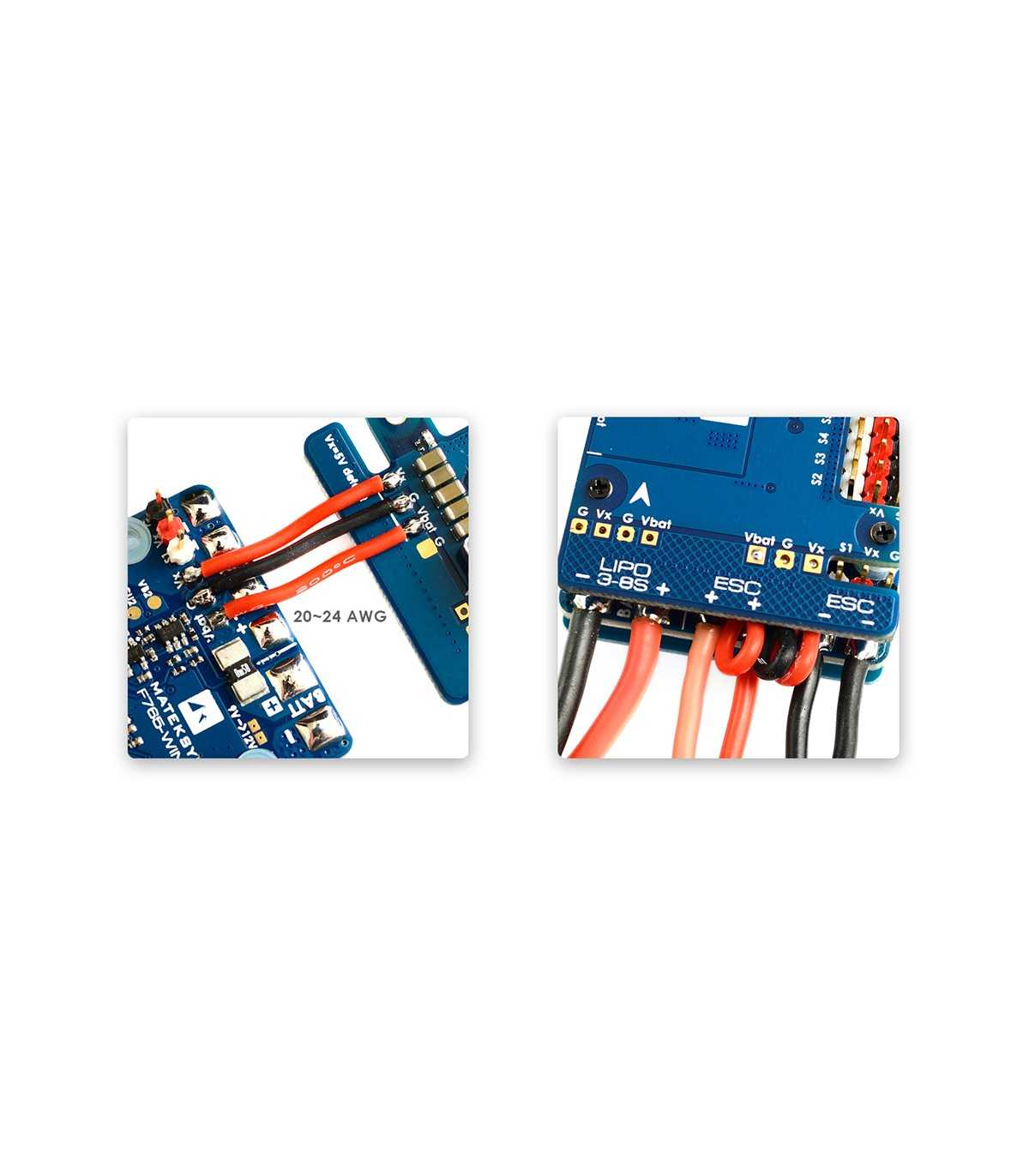

2x силові подушки ESC
Датчик напруги батареї 1:10 (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
Поточний сеньйор: 132 А, 3,3 В АЦП (шкала 250 в INAV, 40 A / V в ArduPilot)
Чутливий резистор: 60А безперервний, 132А імпульсний.

Вихід BEC 5V призначений для польотного контролера, приймача, екранного меню, камери, зумера, 2812 LED_Strip, зумера, модуля GPS, AirSpeed
Постійний струм: 2 А, макс. 3 А

Вихід BEC 9В / 12В призначений для відеопередавачі, камери, підвісу і т. Д.
Постійний струм: 2 А, макс. 3 А

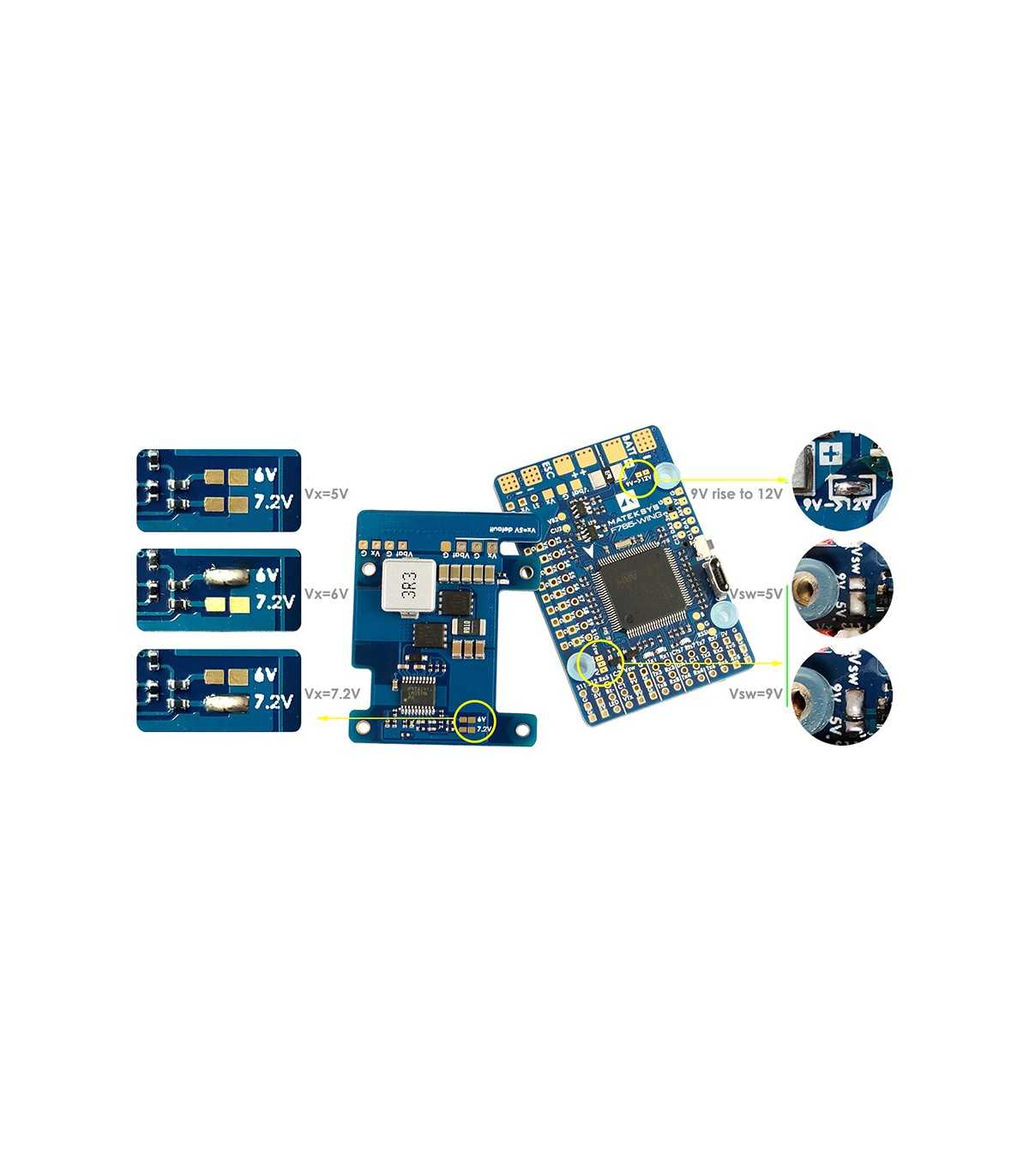

Варіант 12 В з перемичкою

Вихід BEC Vx розроблено для сервоприводів.

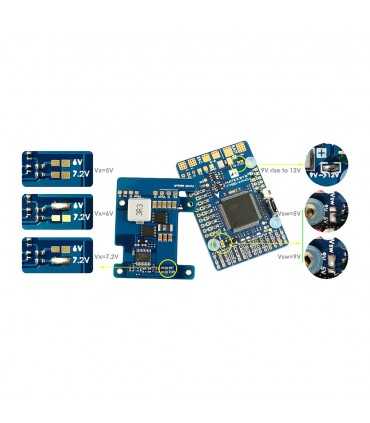

Регульоване напруга, 5 В за замовчуванням, 6 У або 7,2 В за допомогою перемички
Постійний струм: 8 А, макс. 10 А

Вихід BEC 3,3В розроблено для модуля Baro / Compass і Spektrum RX
лінійний регулятор
Постійний струм: 200 мА

Монтаж: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм

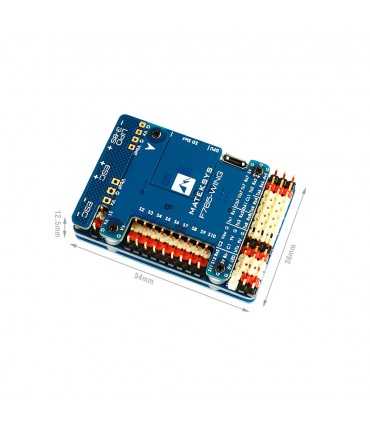

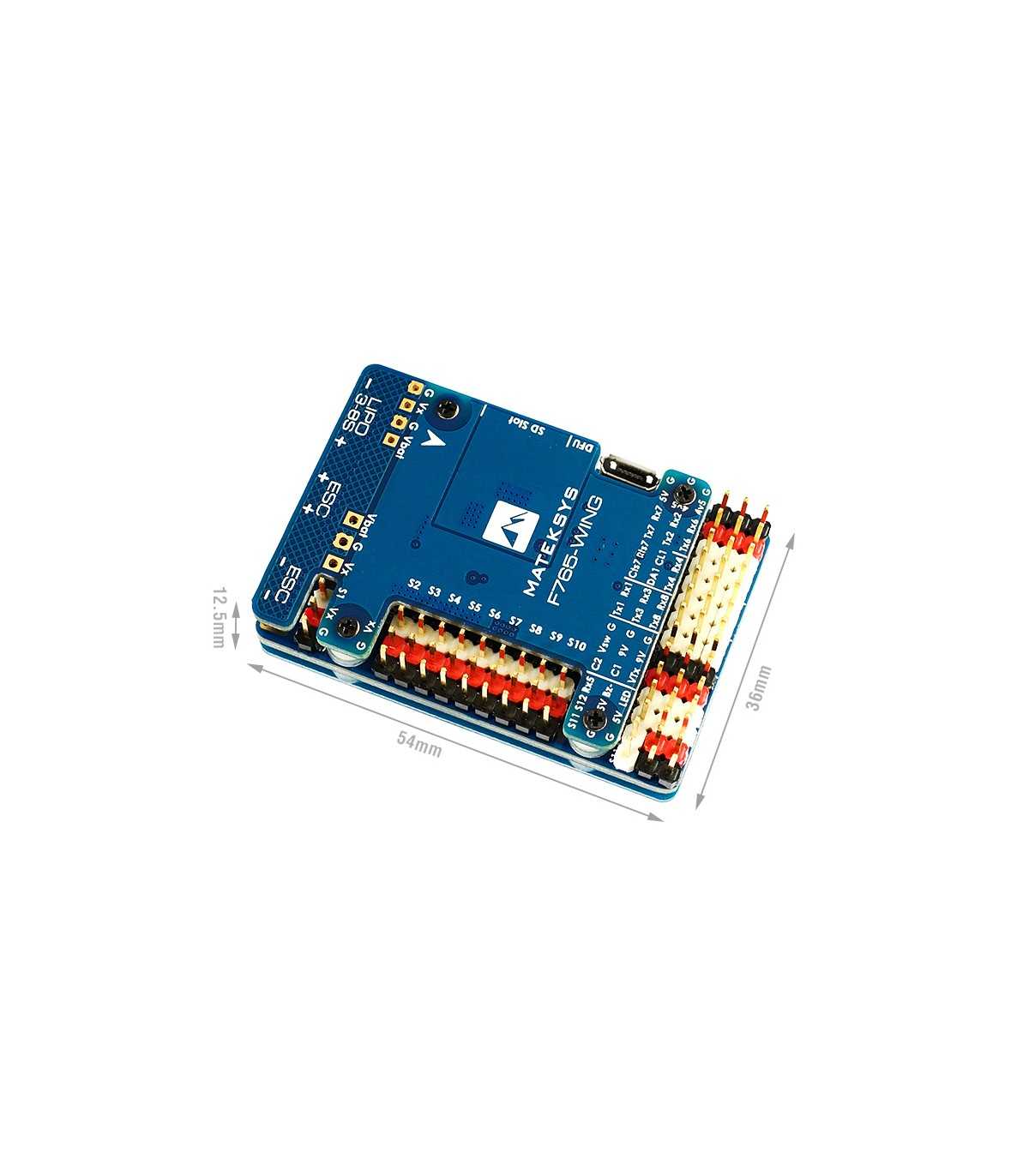

Розміри: 54 x 36 x 13 мм
Вага: 26 г

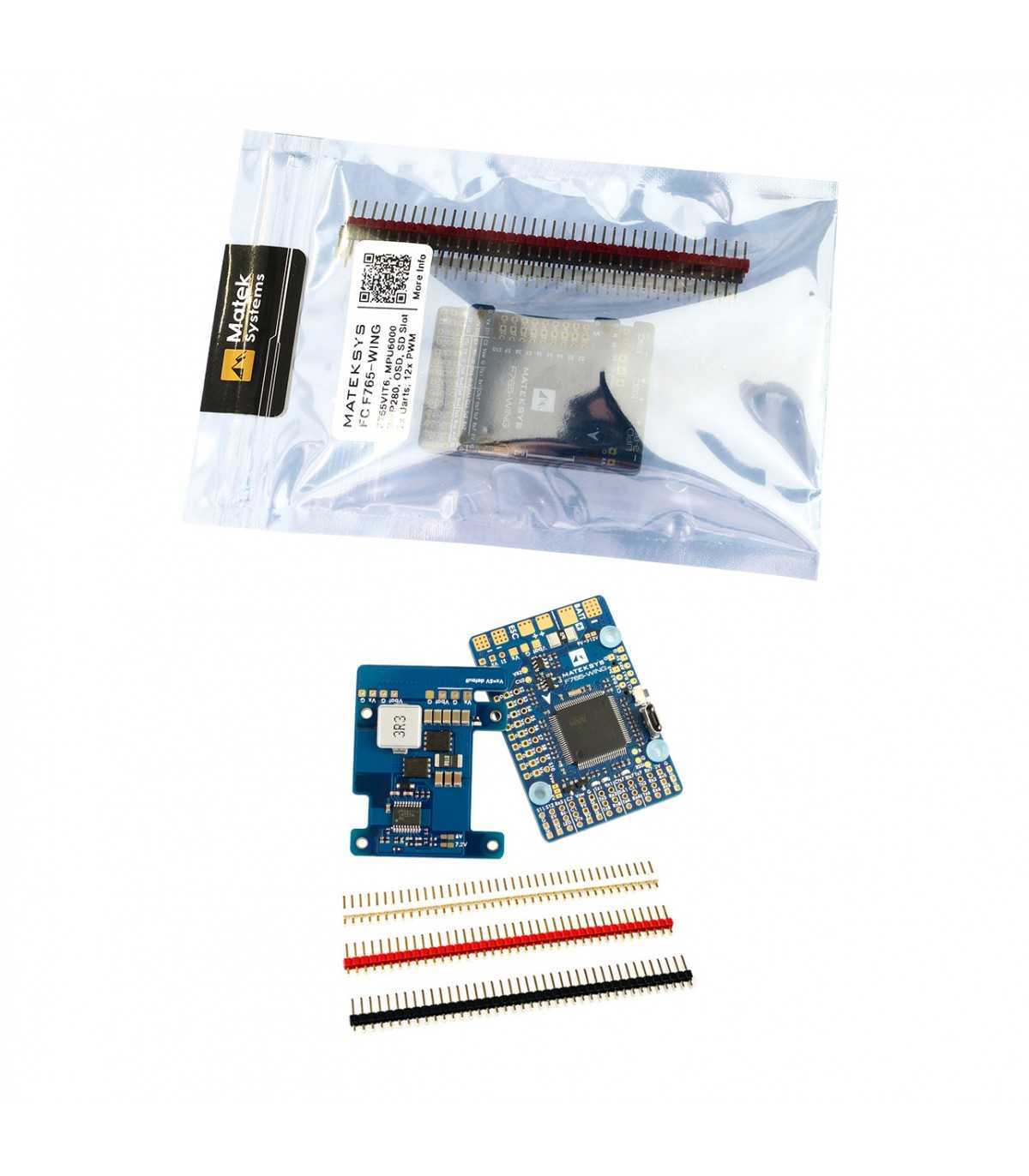

Комплектація:

1x FC F765-WING
Dupont 2.54 контакти (плата постачається в розпаяному вигляді)
