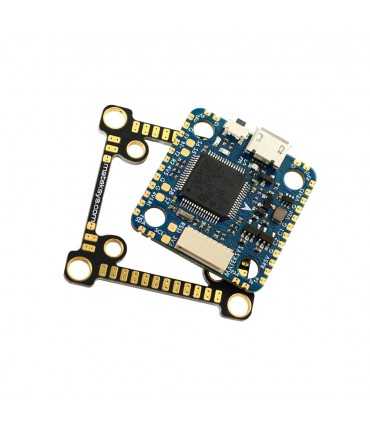

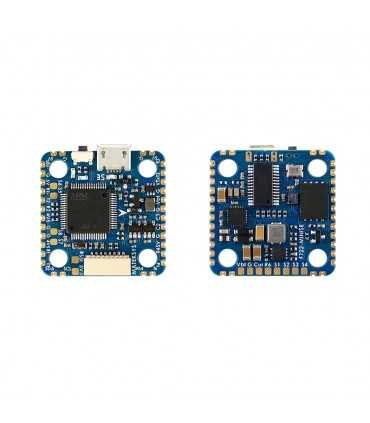

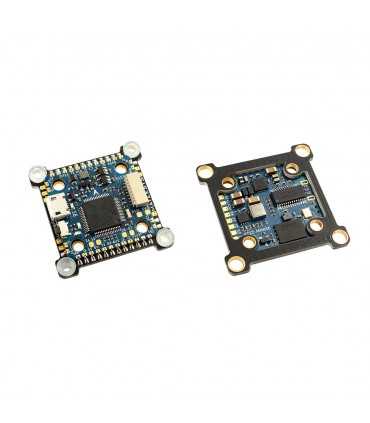

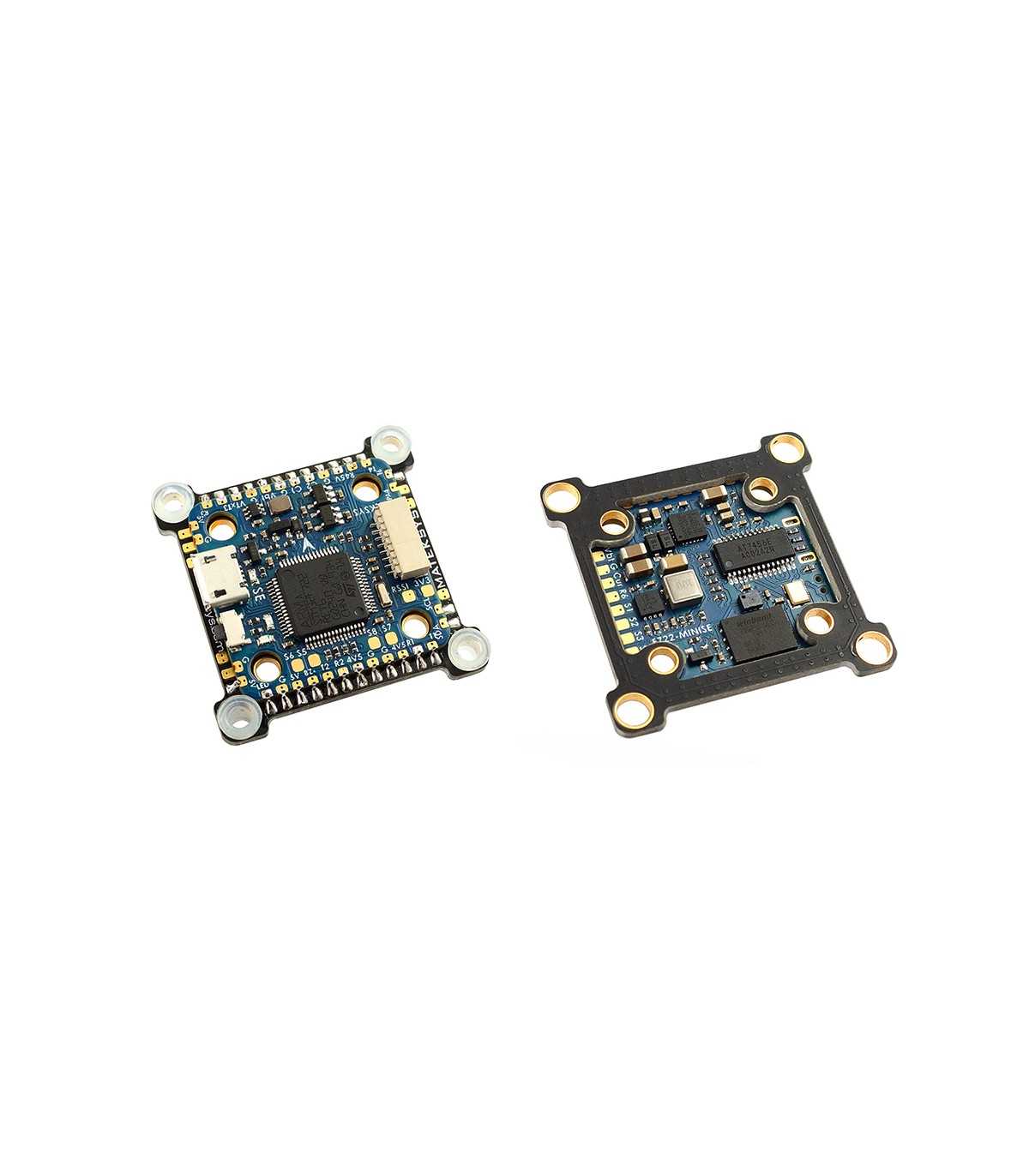

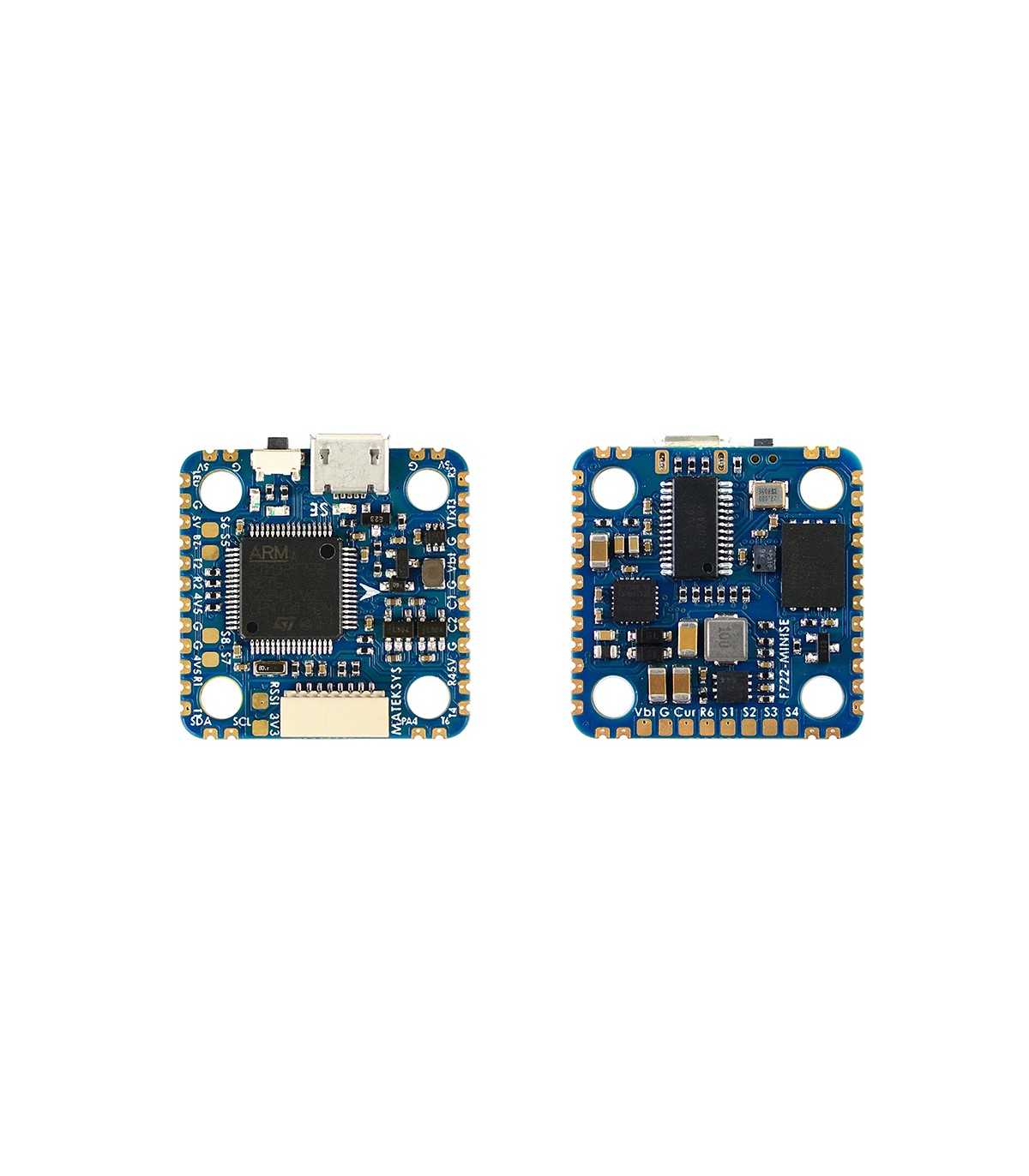

Польотний Контролер Matek Flight Controller F722-miniSE

Matek Flight Controller F722-miniSE польотний контролер для дронрейсингу та FPV дронів

Специфікація:

MCU: 216 МГц STM32F722RET6
IMU: MPU6000 (SPI)
Екранне меню: AT7456E (SPI)
Барометр: Infineon DPS310 (I2C)
Blackbox: 32 МБ флеш-пам'яті (SPI)
5x Uarts (1,2,3,4,6) з вбудованою інверсією
1x Softserial підтримується
8x виходів Dshot / Proshot / oneshot
1x I2C

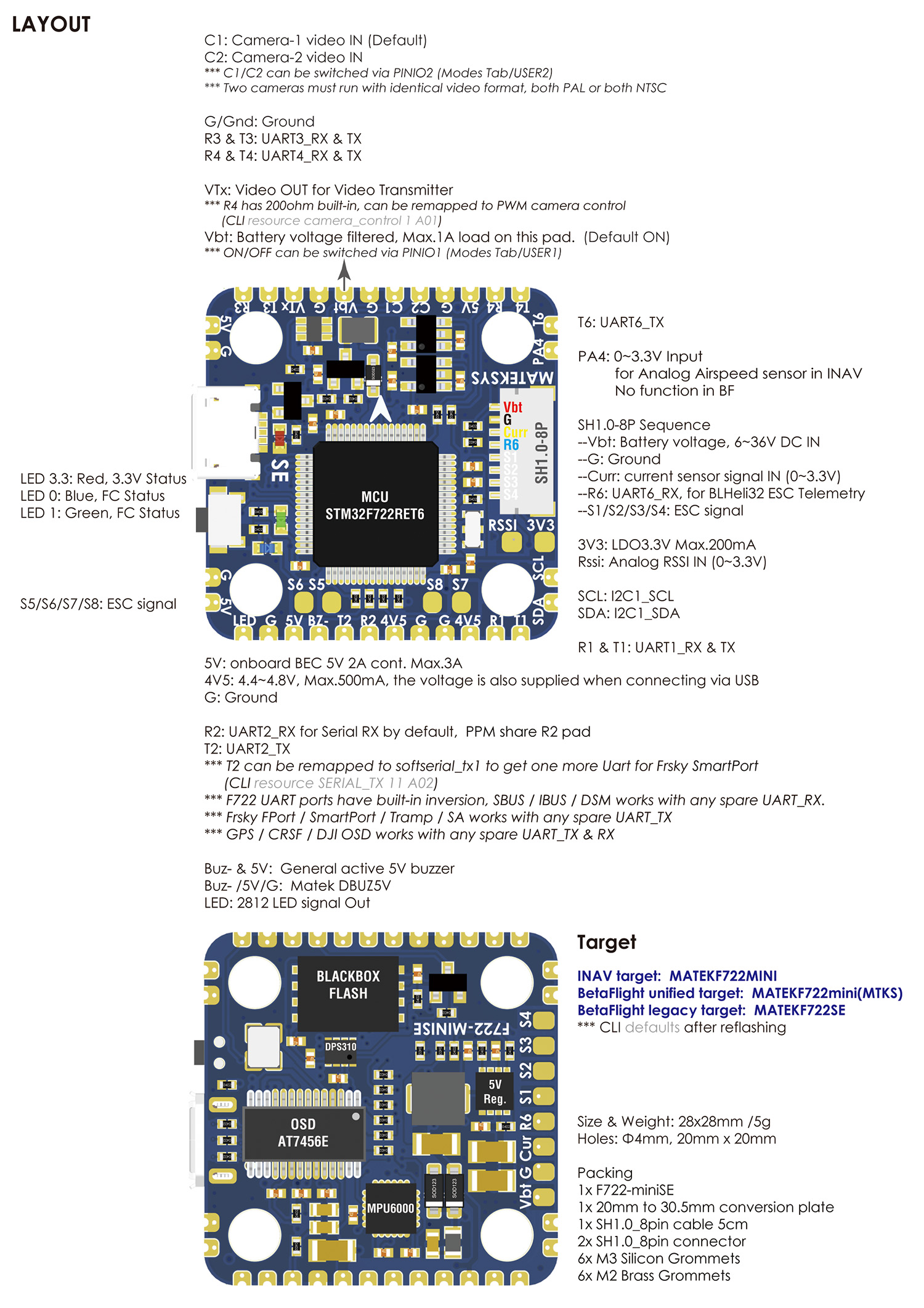

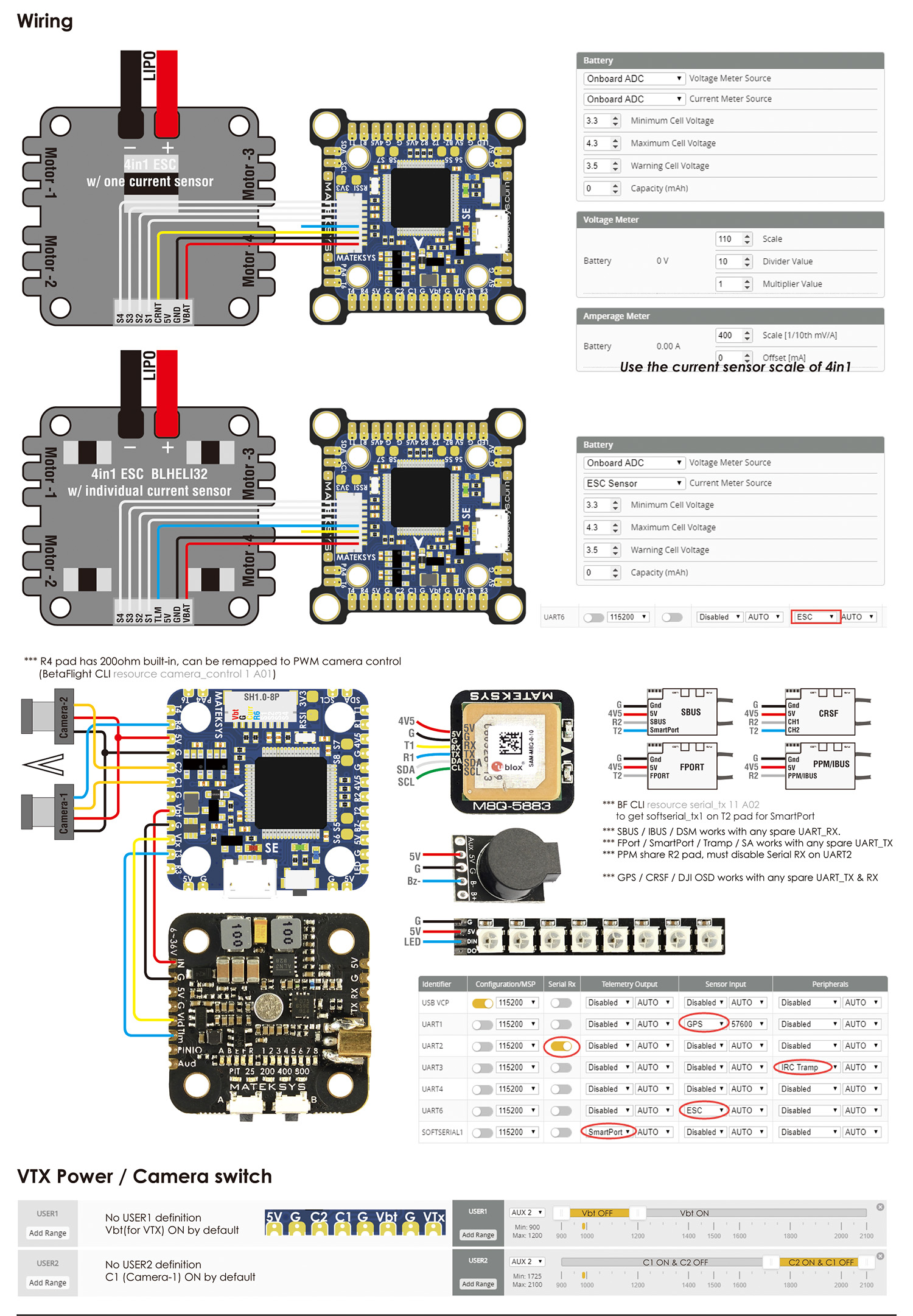

1x роз'єм SH1.0_8pin (Vbat / G / Curr / R6 / S1 / S2 / S3 / S4)
3 світлодіода для FC STATUS (синій, зелений) і індикатор 3,3 В (червоний)
Вихідна напруга з фільтром Vbat для відеопередавачі, перемикається через AUX (режими tab-user1)
Подвійне зображення камери переключається через AUX (режими tab-user2)

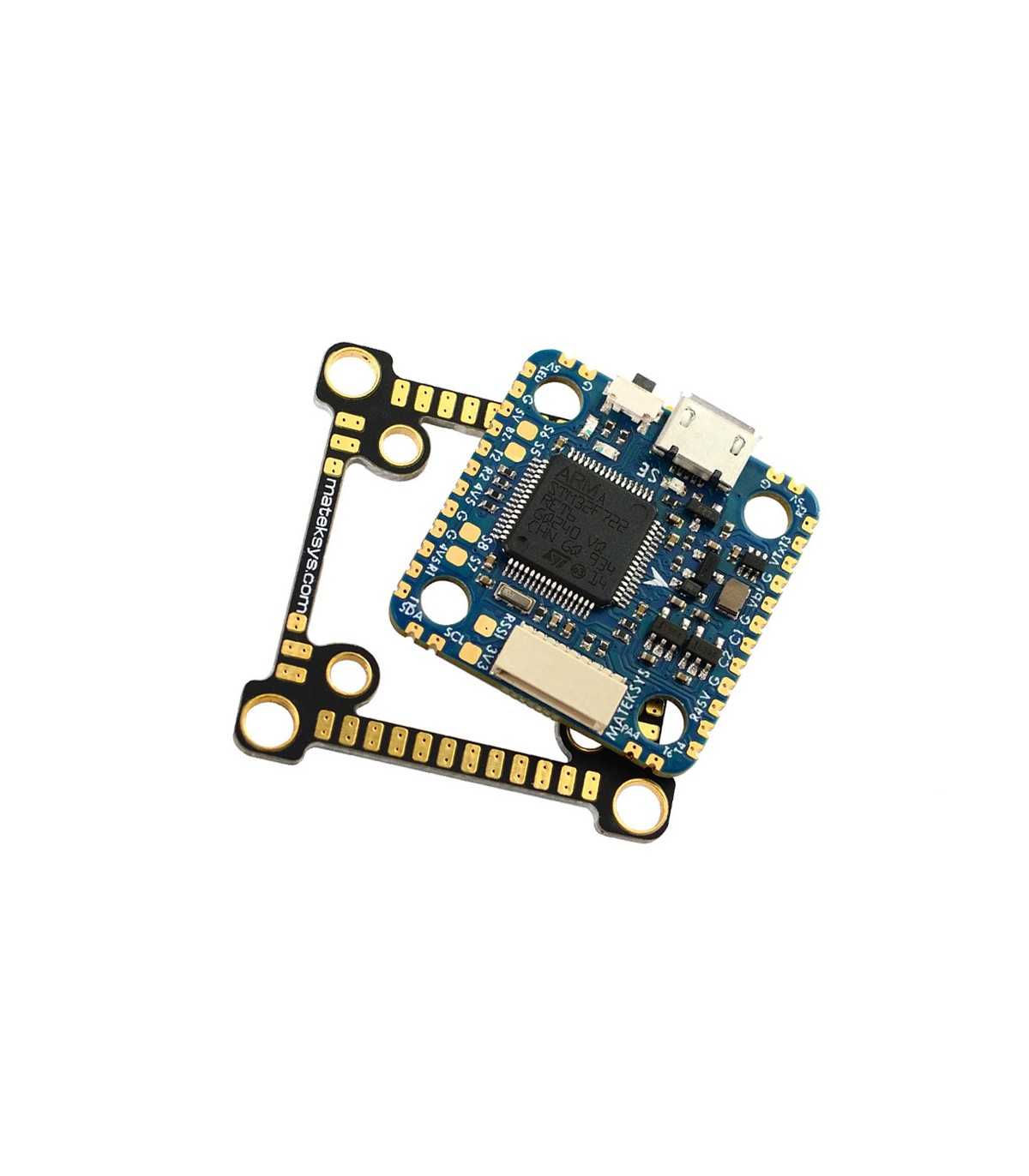

Трансформируемое кріплення з 20 мм на 30,5 мм
Управління камерою: Так
Протокол Smartaudio і Tramp VTX: Так
OSD DJI: Так (будь-запасний Uart Tx & Rx)
Світлодіодна стрічка WS2812: Так
Біпер: Так
RSSI: Так
Додатковий АЦП для аналогової повітряної швидкості INAV
Вхід: 6 ~ 36 В (2 ~ 8S LiPo)
BEC: 5В 2А
LDO 3,3 В: макс. 200 мА
Датчик напруги акумулятора 1:10 (шкала 110)
Вбудований датчик відсутності струму, підтримує зовнішній датчик струму PDB / 4в1
Прошивка INAV: MATEKF722mini
Уніфікована Прошивка BetaFlight: MATEKF722mini (MTKS)
Застаріла Прошивка BetaFlight: MATEKF722SE
Монтаж: 20 x 20 мм / Φ3 мм з силіконовими втулками
               20 x 20 мм / Φ2 мм з силіконовими і латунними втулками
               30,5 x 30,5 мм / Φ3 мм з перехідною пластиною і силіконовими втулками

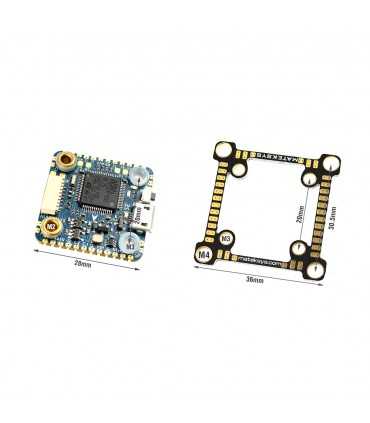

Розміри: 28 x 28 мм
Вага: 5 г

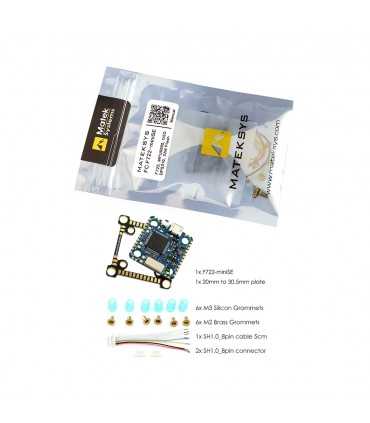

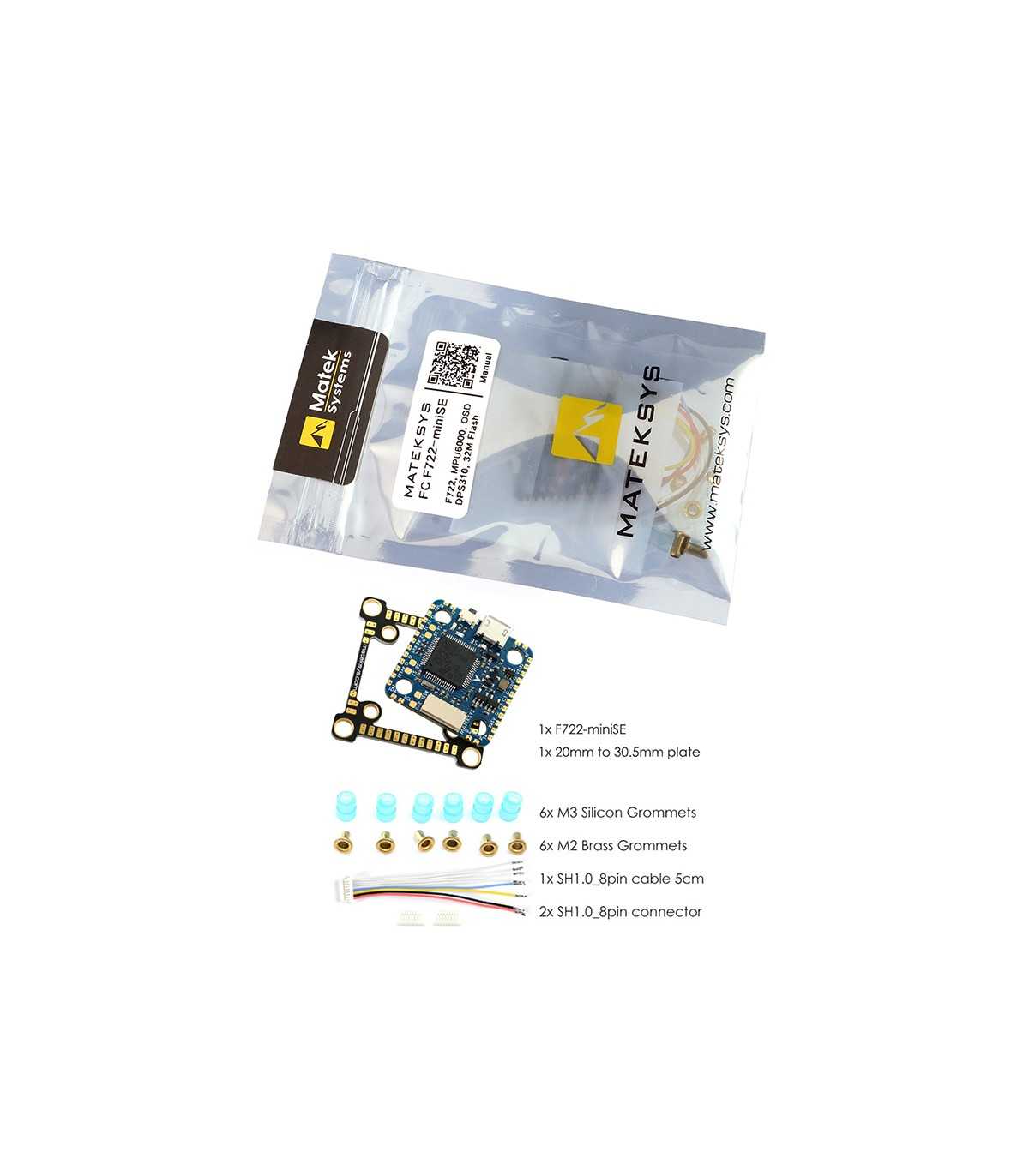

Комплектація:

1x FC F722-miniSE
1x перехідна пластина з 20 мм на 30,5 мм
6x силіконова втулка від M4 до M3
6x латунна втулока від M3 до M2
1x SH1.0 8pin кабель 5 см
2x роз'єм SH1.0 8pin
