Польотний Контролер iFlight Beast H7 55A AIO (MPU6000) 25.5x25.5 Flight Controller

iFlight Beast H7 55A AIO (MPU6000) 25.5x25.5 польотний контролер для дронрейсингу та FPV дронів

Омобливості:

Що, якби ви могли отримати швидкість MCU і потужність ESC великого стека, об'єднану і акуратно розташовані на платі розміром 25x25? Це було б божевіллям, правда? Ну, ми тільки що зробили це ... Це наші нові моноблоки серії iFlight BEAST AIO для вашого ідеальної збірки. Готовий до майбутнього AIO FC, щоб активізувати гру і звільнити місце для майбутніх льотних розробок прошивок, таких як Betaflight, Emuflight і т. Д Легкий, мінімальний розмір, мінімум роботи. Цього можна було досягти тільки за допомогою наборів мікросхем BGA замість звичайних Мікроконтролери QFP (великого розміру) і з іспольщованіем надпотужні МОП транзисторів. Припаюємо дроти мотора і вперед! Просте подключени вашої системи DJI і так багато UART портів, що більшість людей не будуть використовувати їх все. Сумісність з цифровим і аналоговим FPV, бортовий барометром для можливих далеких польотів і багато іншого. Випусти звіра!

Підключення Цифровий системи Vista Plug-and-Play (VBat passthrough)

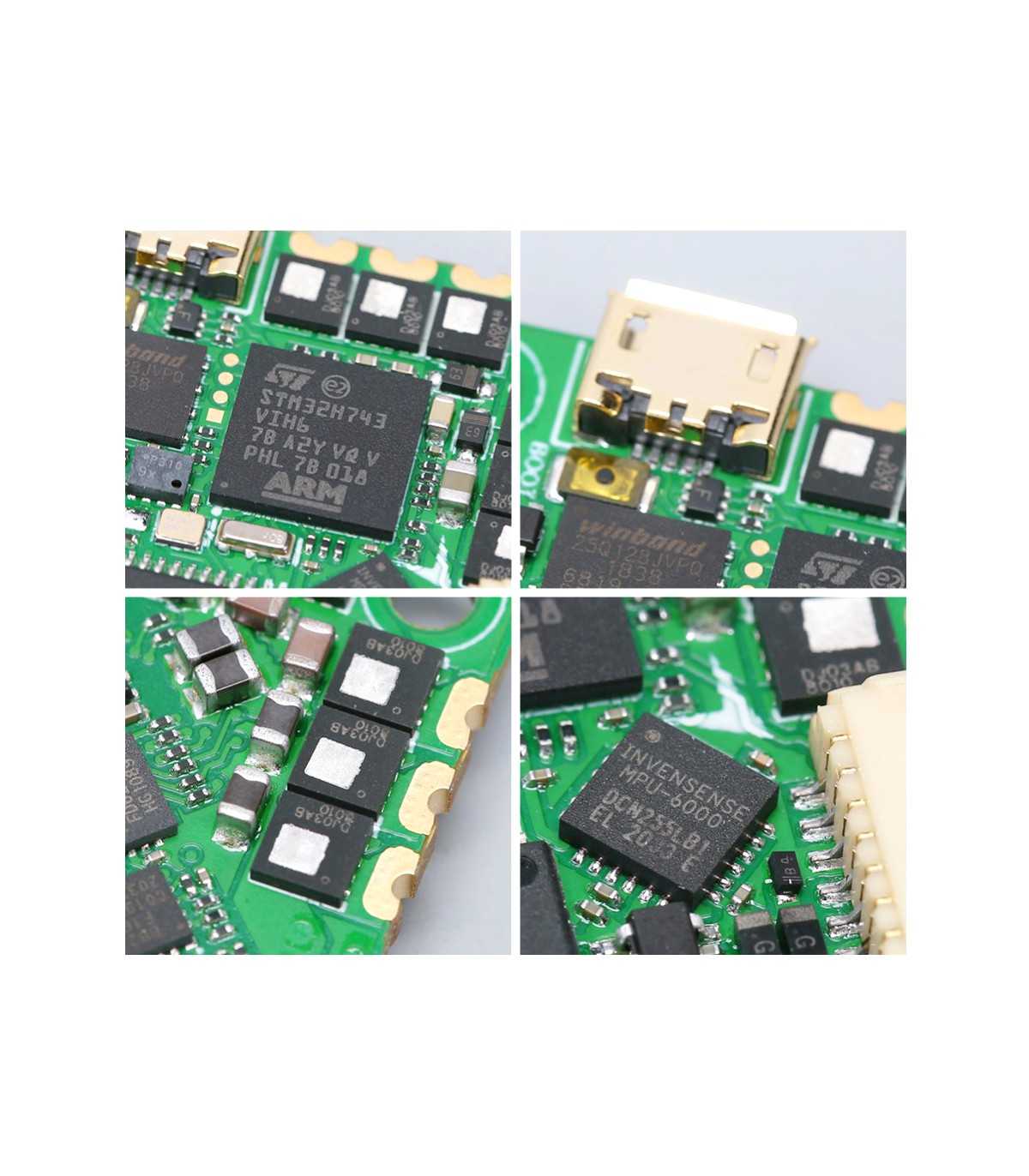

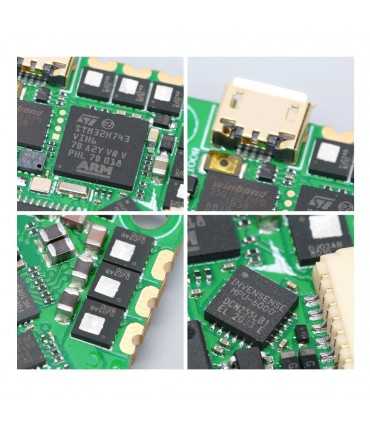

MCU: BGA-STM32H743, 480 МГц
Чіп OSD: AT7456E
Гіроскоп: MPU6000
Blackbox: 16 МБ вбудованої спалаху
Вихід BEC: 5 В 2,5 А
Барометр: DPS310 (працює тільки з Betaflight 4.3.0 і вище)

Нагадування про безпеку:

Порт DJI Plug & Play не має регулятора напруги (BEC) і має напругу вашого аккумялятора VBAT. Вхідна напруга для Caddx Vista обмежена 26,4 В (6S), а для DJI Air Unit - до 17,6 В (4S). Переконайтеся, що ви не підключаєте DJI Air Unit безпосередньо, коли використовуєте 6S акумулятор, тому що це може підсмажити його! BEC для додавання до вашої збірці 6S можна знайти тут: https://shop.iflight-rc.com/index.php?route=product/product&product_id=747

Для невеликих двигунів 4S зазвичай є потреба у додатковому конденсатор не менше 35 В / 470 мКФ, для 6S - 50 В / 470 мКФ. Більші двигуни мають більше споживання струму, більш високі піки напруги і більш сильну зворотну-ЕРС. Не забудьте додати досить великий конденсатор з низьким ESR на акумуляторну майданчик AIO або на роз'єм батареї, для більш агресивних двигунів, на яких ви літаєте. В упаковці є кілька конденсаторів, але завжди варто подбати про захист вашої плати. Плати меншого розміру мають меншу ємність, яка повинна бути покрита зовнішніми конденсаторами.

Наш новий барометр DPS310 має більшу точність, ніж попередній BMP280, але не може бути активований в Betaflight нижче 4.3.0.

Специфікація:

MCU: BGA-STM32H743
Гіроскоп: MPU6000
Blackbox: 16 МБ
Вихід BEC: 5В / 2,5А
Uarts: 5
Барометр: DPS310 (працює тільки з Betaflight 4.3.0 і вище)
Роз'єм: Micro-USB
Екранне меню: AT7456E
Прошивка FC: IFLIGHT_F745_AIO
Прошивка ESC: BlheliS G-H-30
Вхідна напруга: 2-6S LiPo
Постійний струм: 55A
Піковий струм: 60A
Датчик струму: так
BLHeli: BLHeli-S
Монтажні отвори: 25,5 х 25,5 мм діаметром 3 мм

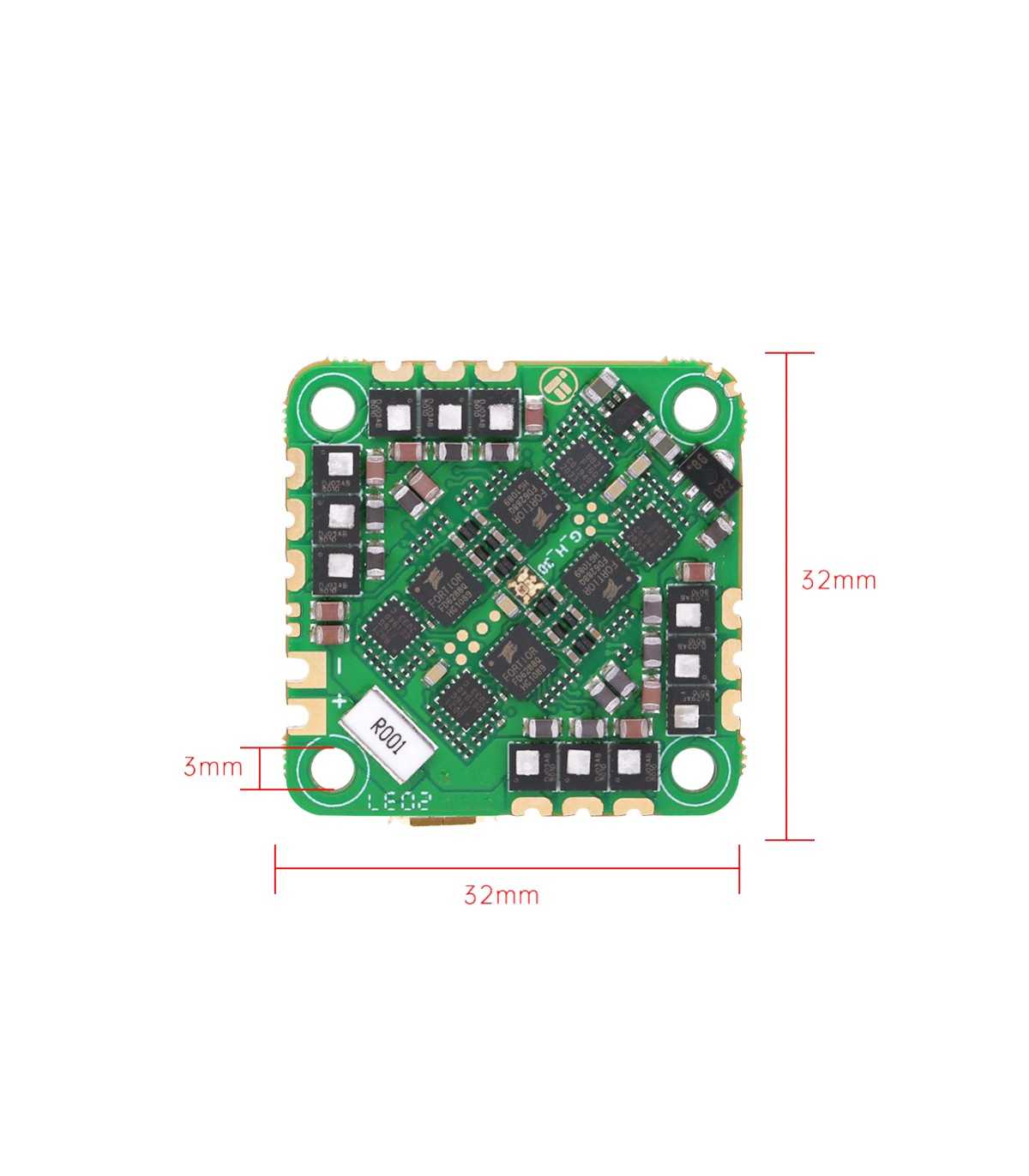

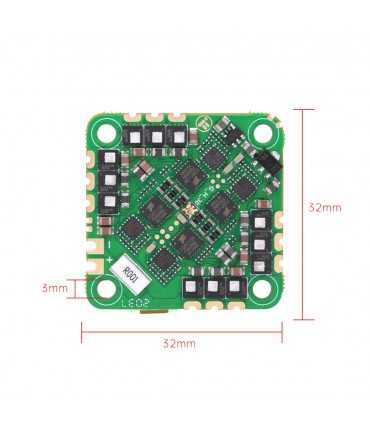

Розміри: 32,5 * 32,5 мм

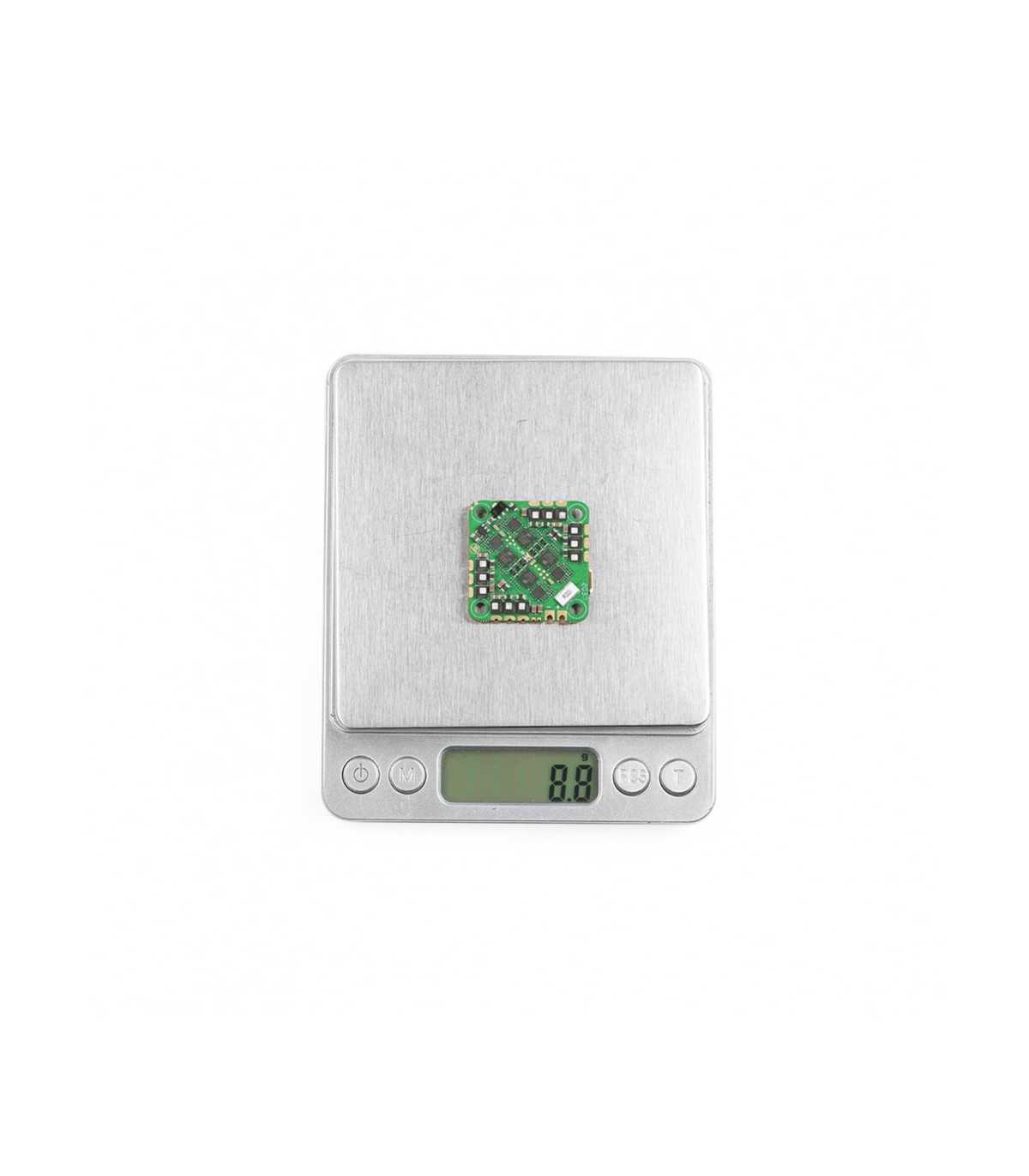

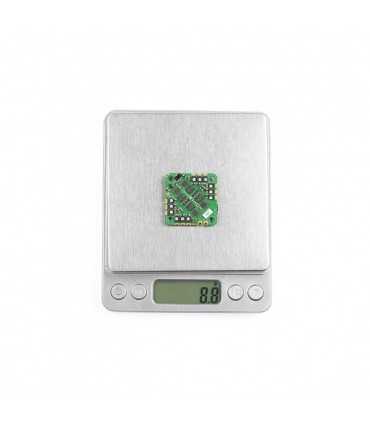

Вага: 8,8 г

Комплектація:

1 x Beast H7 AIO
1 х конденсатор 470uF / 16V
1 х конденсатор 470uF / 35V
1 x XT60 16AWG кабель 100 мм
1 x XT30U 18AWG кабель 70 мм
1 x 14AWG силіконовий кабель червоний 100 мм
1 x 14AWG силіконовий кабель чорний 100 мм
1 х 1,0-7P кабель 50мм-28мм
1 x 1,0-7P кабель 50 мм
4 х M2 силіконові втулки
8 х гвинт M2 * 12 мм
8 х M2 прозора нейлонова гайка
8 х 0,8 мм чорна термоусадочна трубка 10 мм
