Модуль GNSS c Компасом Matek GNSS & Compass M10-5883

Matek GNSS & Compass Module M10-5883 модуль GNSS c компасом для betaflight або pixhawk.

Ця модель застаріла та знята з виробництва. Клікніть по цій кнопці для переходу на нову модель

Особливості:

M10-5883 використовує GNSS із кількома сузір’ями на базі u-blox MAX-M10S.
MAX-M10S підтримує одночасний прийом чотирьох GNSS (GPS, GLONASS, Galileo і BeiDou). Велика кількість видимих супутників дозволяє приймачу вибирати найкращі сигнали. Це максимізує доступність позиції, зокрема в складних умовах, таких як глибокі міські каньйони. Технологія u-blox Super-S (Super-Signal) забезпечує високу радіочастотну чутливість і може покращити динамічну точність позиціонування за допомогою невеликих антен або в сценаріях поза межами прямої видимості. Для досягнення максимальної чутливості в конструкціях пасивної антени модуль MAX-M10S інтегрує МШУ, а потім ПАВ-фільтр у радіочастотному тракті.

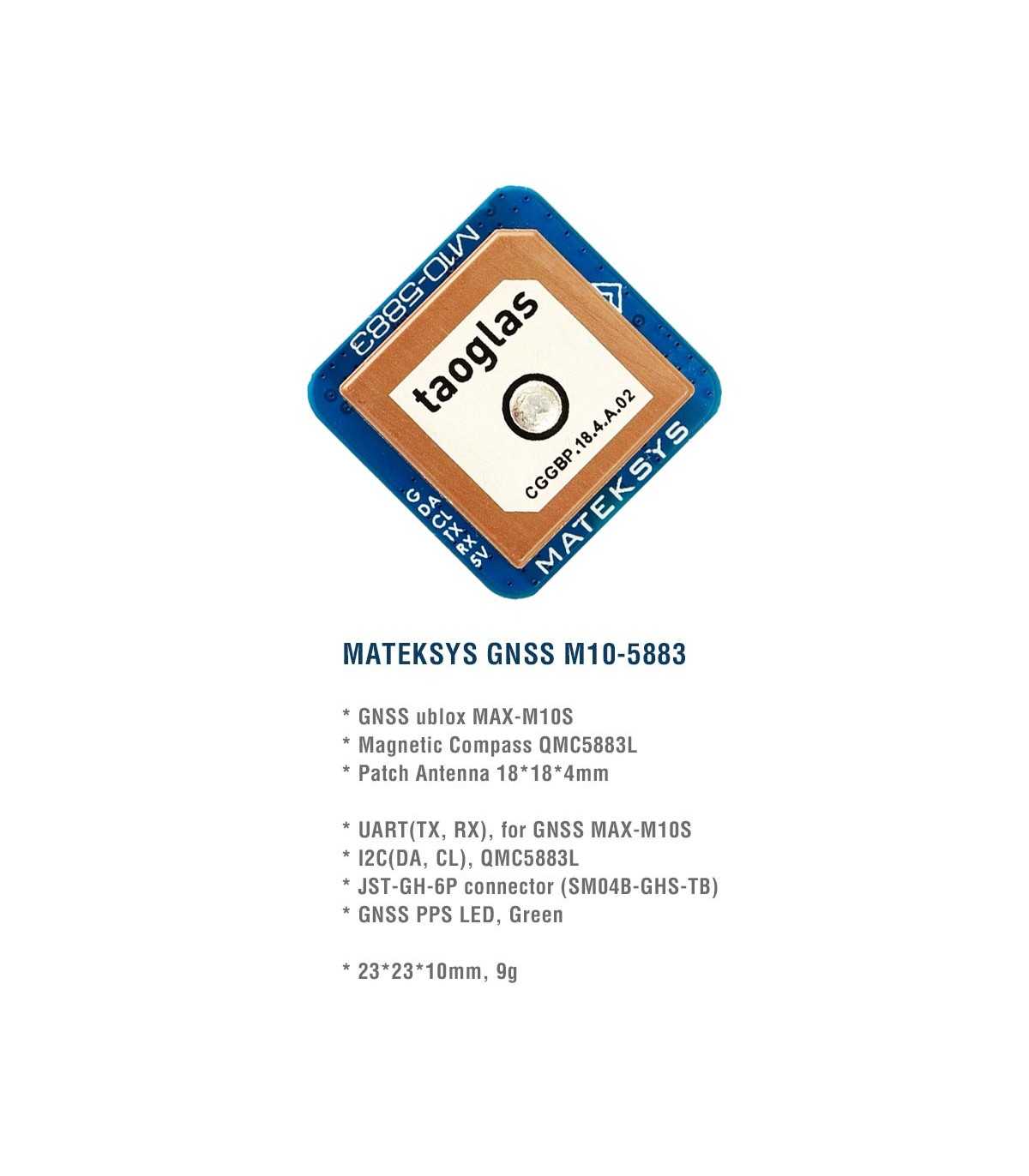

Специфікація:

GNSS u-blox MAX-M10S (GPS, ГЛОНАСС, Galileo і BeiDou)
Магнітний компас QMC5883L

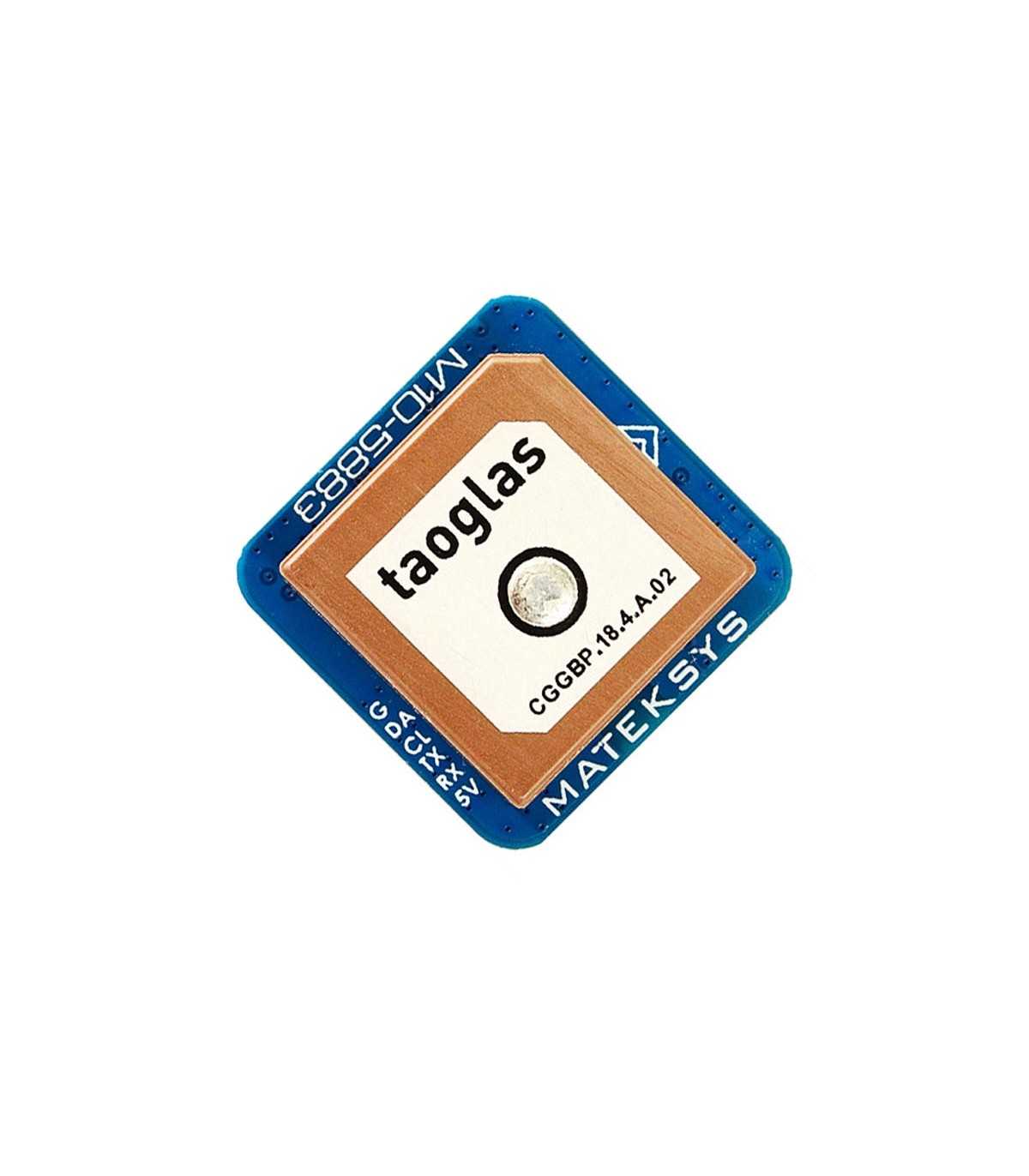

Патч-антена 18*18*4мм
Діапазон вхідної напруги: 4~9 В (5 В накладка/контакт)
Споживана потужність: 13 мА
Швидкість UART: 9600 за замовчуванням
Робочі температури: -20~80 °C
Інтерфейс UART(TX, RX) для GNSS MAX-M10S
Інтерфейс I2C(DA, CL) для Compass QMC5883L

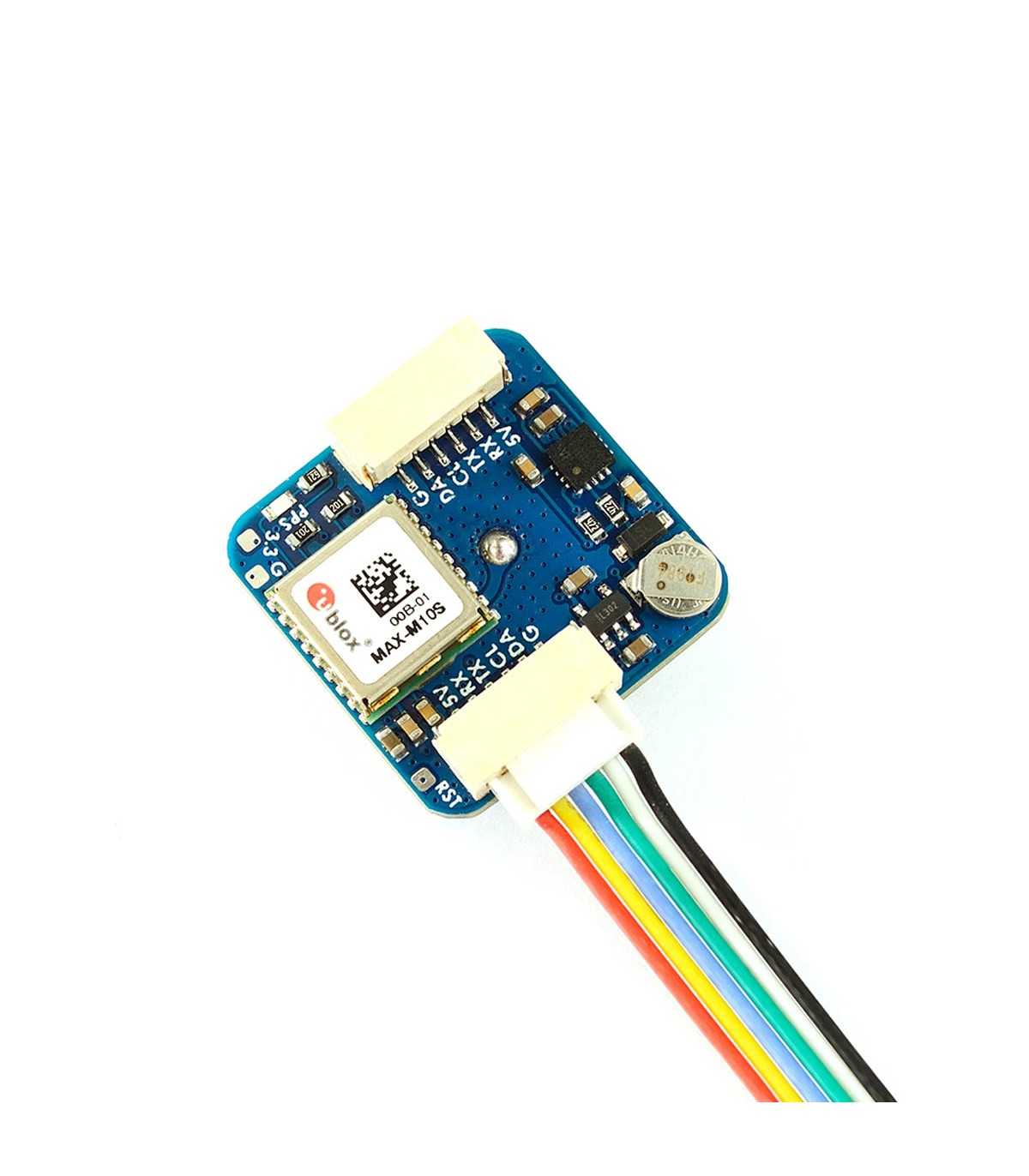

Роз'єм JST-GH-6P (SM06B-GHS-TB)
Світлодіод GNSS PPS, зелений. (Світиться постійно після ввімкнення M10-5883, блимає (1 Гц), коли GNSS отримує 3D-фіксацію)

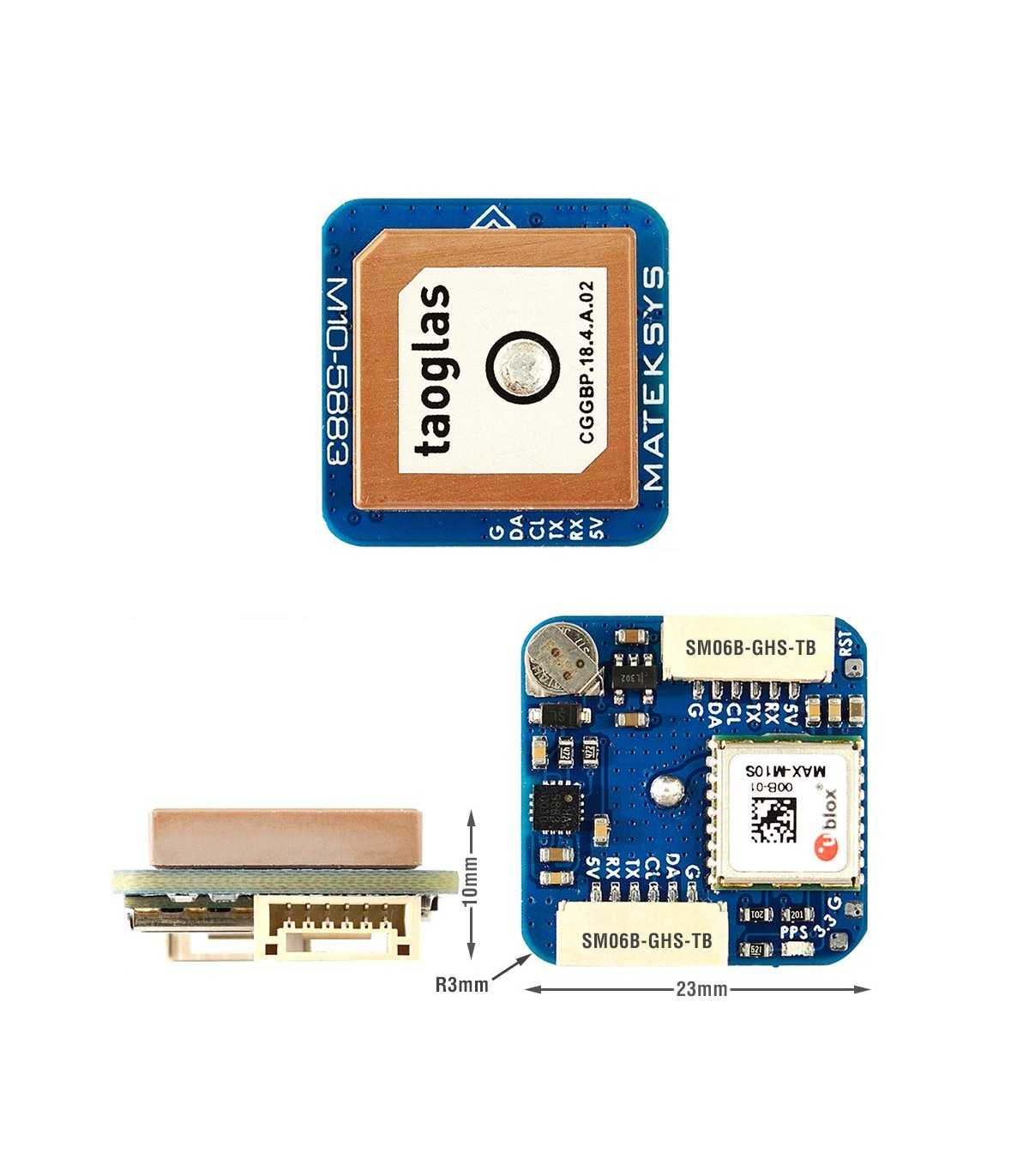

Розміри: L23 x W23 x H10 мм
Вага: 9 грам
Підтримується INAV / Betaflight / Ardupilot і т. д.

Комплектація:

1x Модуль M10-5883
1x JST-GH-6P до JST-GH-6P 20 см силіконового дроту
