Польотний Контролер Matek Flight Controller F405-WTE

Matek Flight Controller F405-WTE польотний контролер для для літаючих крил та літаків

Специфікація:

MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash
IMU: ICM42688-P
Баро: SPL06-001
Екранне меню: AT7456E
Blackbox: слот для карти MicroSD

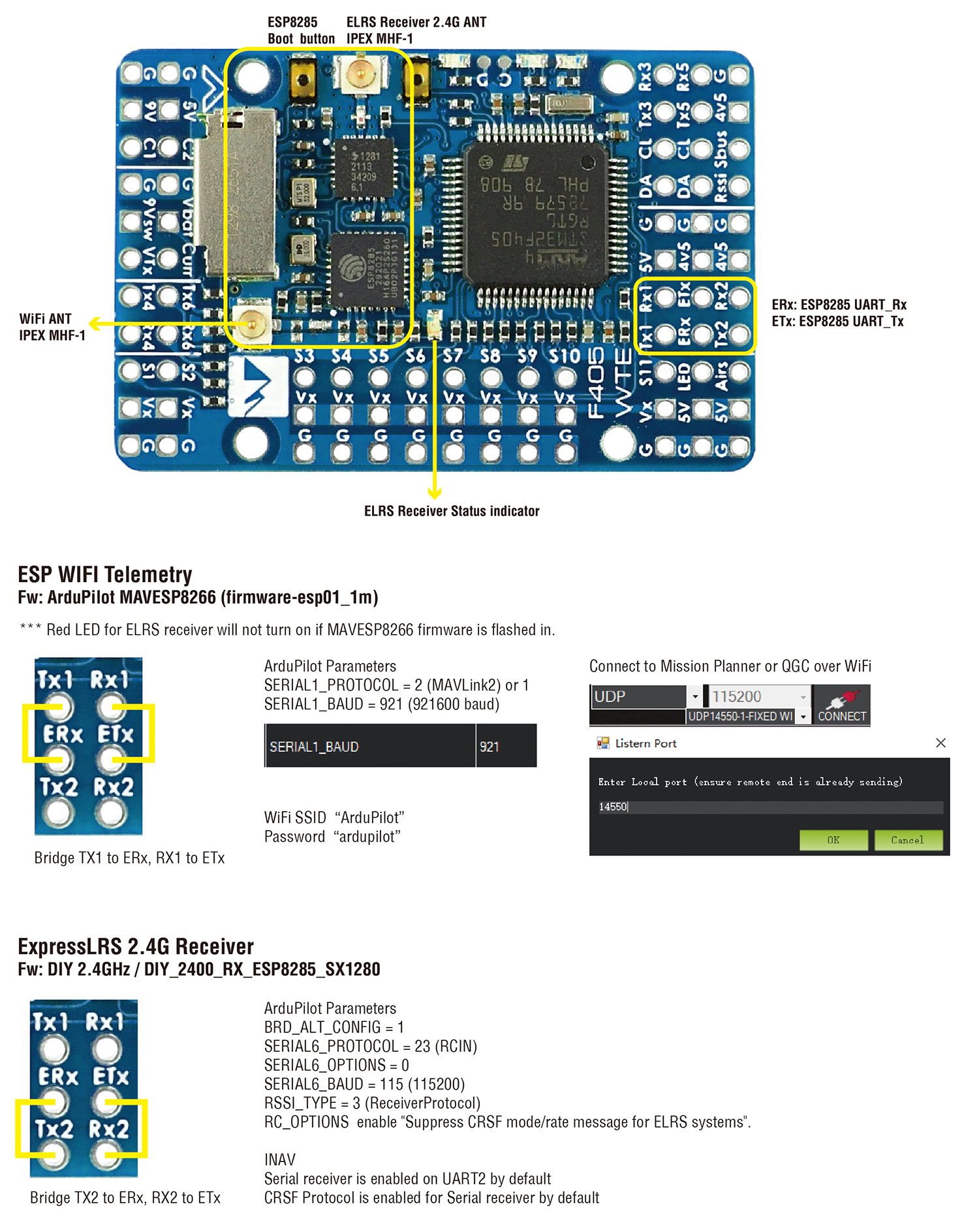

Телеметрія ESP WiFi (MAVLink, 14 дБм)
Приймач ExpressLRS 2.4G (протокол CRSF, телеметрія 12 дБм)
6x UARTs, 1x Softserial_Tx option (INAV)
12 виходів ШІМ
1x I2C
4x ADC (VBAT, струм, RSSI, повітряна швидкість)
Подовжувач USB/Beep з Type-C (USB2.0)
Перемикач подвійних входів для камер
9 В (12 В) для перемикача живлення VTX
ArduPilot: MatekF405-TE
INAV: MATEKF405TE_SD (недоступно в конфігураторі INAV 4.x)

PDB: Діапазон вхідної напруги: 6,8~30В (2~6S LiPo)
1 x блок живлення ESC
Дільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
Датчик струму: 220 A, 3,3 В ADC (Шкала 150 в INAV, 66,7 A/V в ArduPilot)
Сенсорний резистор: 90A постійний, 220A пік

Вихід BEC 5 В Призначений для контролера польоту, приймача, екранного меню, камери, зумера, світлодіодної стрічки 2812, зумера, модуля GPS, AirSpeed Постійний струм: 2 А, макс. 3 А

Вихід BEC 9В /12В Призначений для відеопередавача, камери, підвісу тощо. Постійний струм: 2 А, макс. 3 А Опція 12 В з перемичкою для стабільного виходу 9В/12В вхідна напруга повинна бути вище вихідної напруги +1В

Вихід BEC Vx Призначений для сервоприводів. Напруга регулюється, 5 В за замовчуванням, 6 В або 7,2 В через перемичку
Постійний струм: 8 А, макс. 10 А
для стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1 В

Вихід BEC 3,3 В Призначений для модуля Baro / Compass і зовнішніх периферійних пристроїв 3,3 В
Лінійний регулятор
Постійний струм: 200 мА

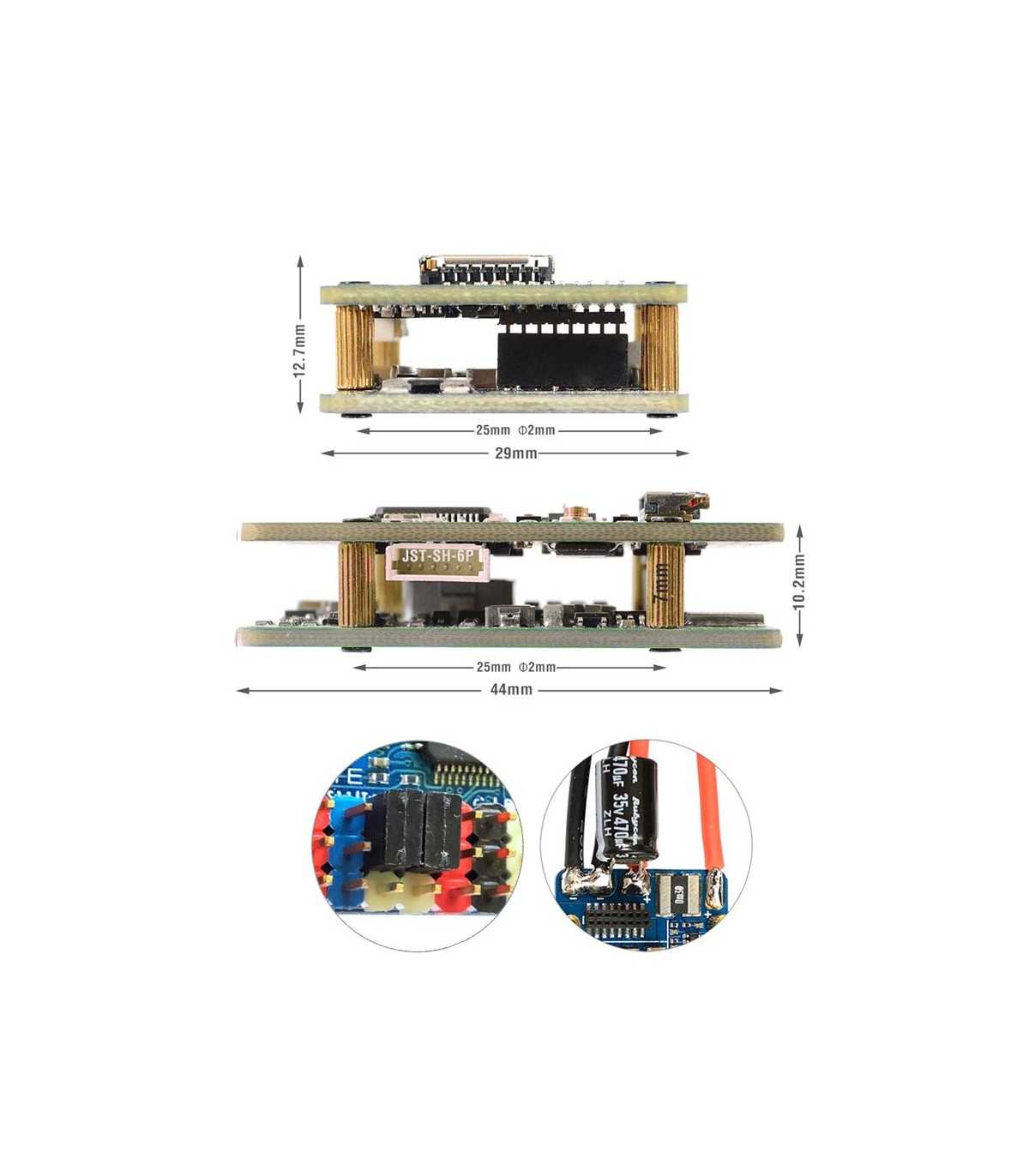

Кріплення: 25 х 25 мм, Φ2 мм

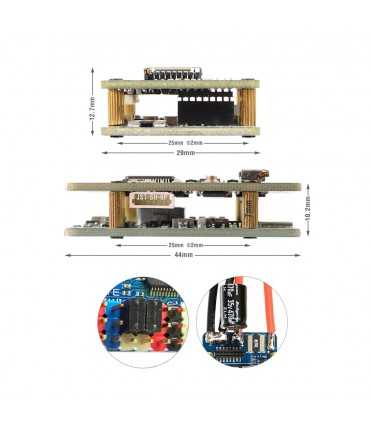

Розміри: 44 x 29 x 12,7 мм
Вага: 22 г з адаптером USB/зумер

Комплектація:

1x Matek Flight Controller FC F405-WTE
1x USB(Type-C)/Beep (пасивний зумер) подовжувач + 20 см кабель JST-SH-6P до JST-SH-6P для USB-подовжувача.
2 антени IPEX-MHF1 2.4G
1x конденсатор Rubycon ZLH 35V 470uF
1x Dupont 2.54 контакти (плата постачається розпаяною)
