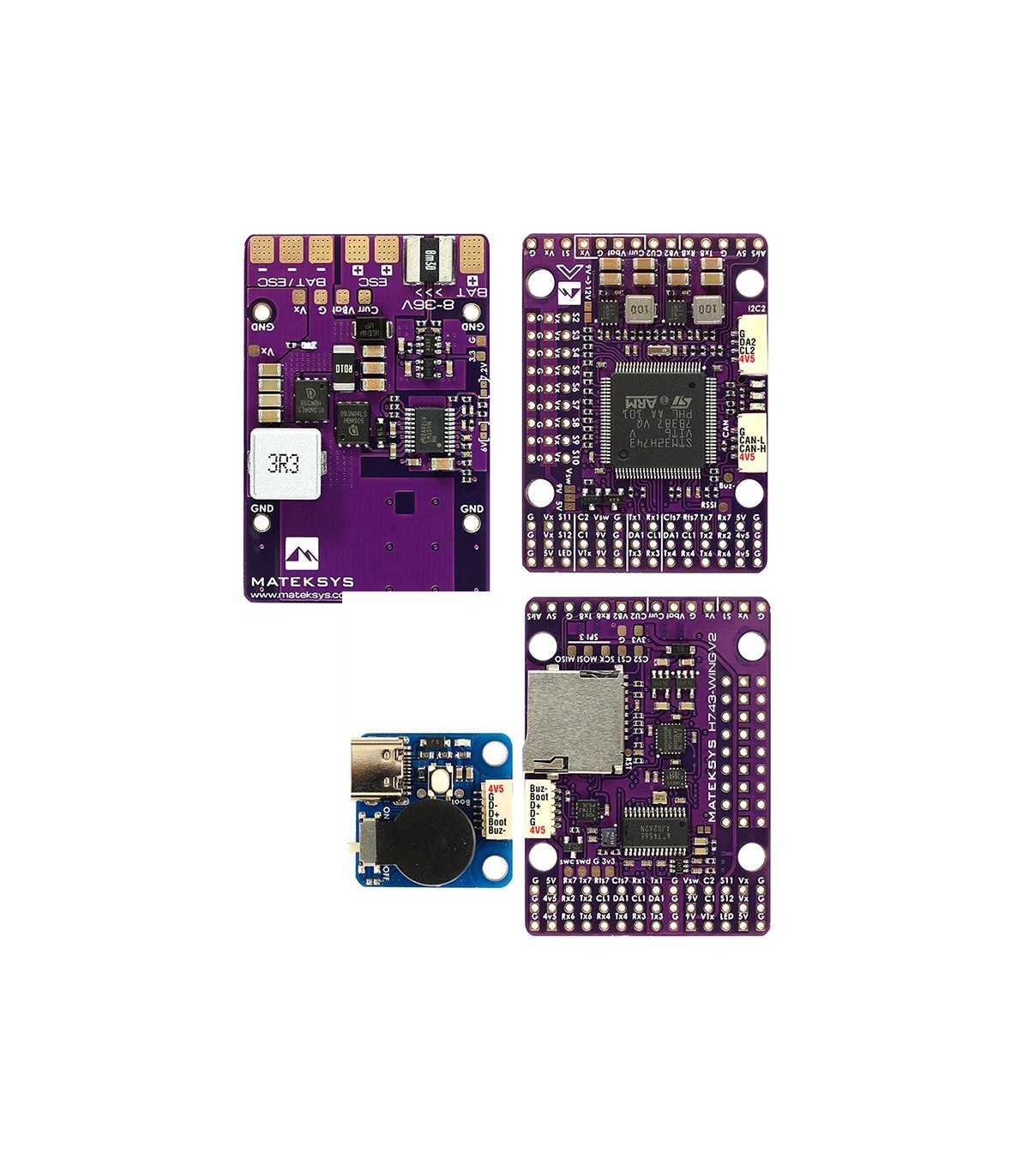

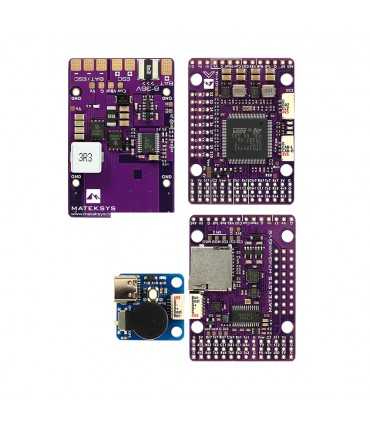

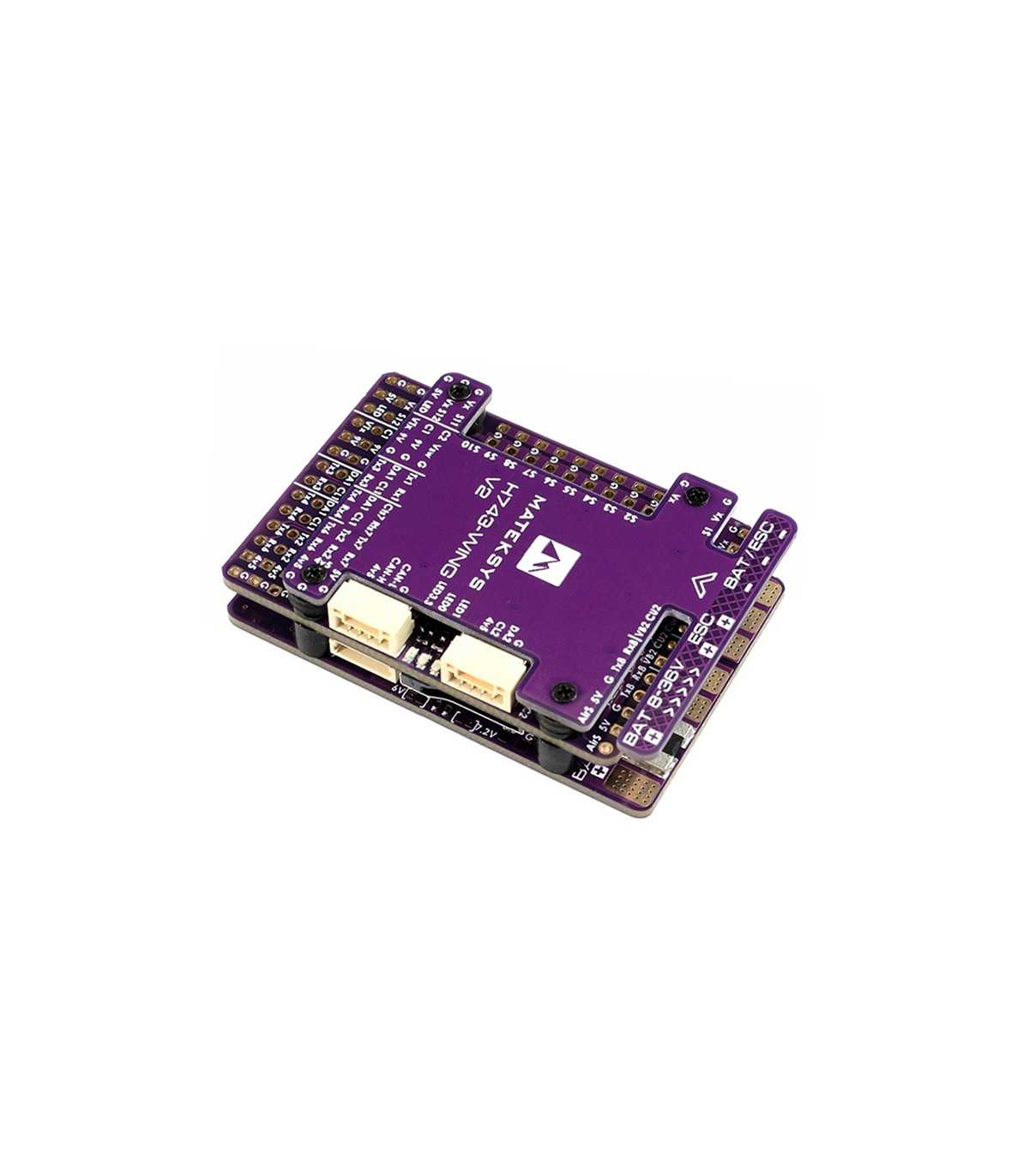

Детальніше про оплатуMatek Flight Controller H743-WING V2 польотний контролер для для літаючих крил та літаків

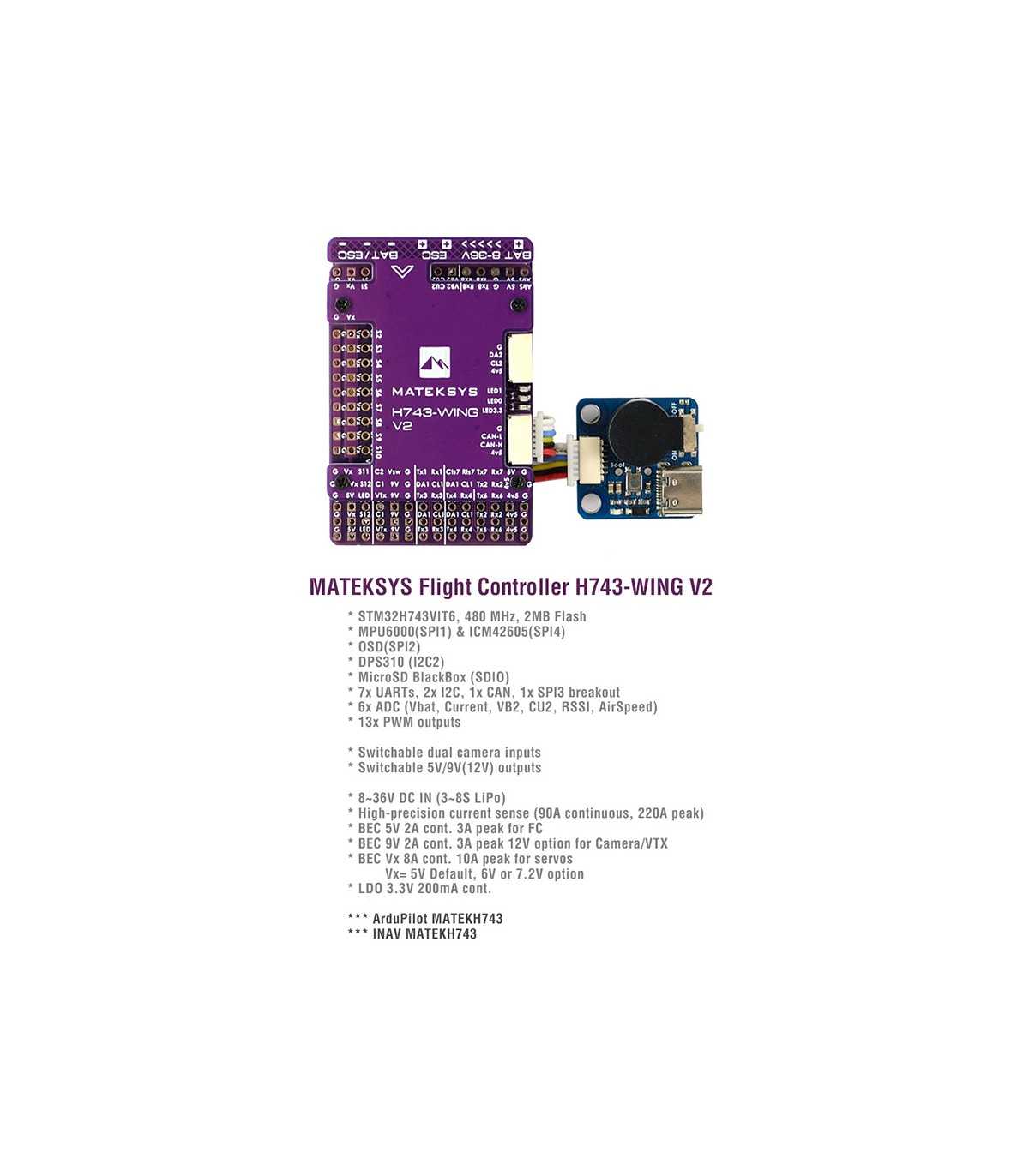

Специфікація:
MCU: STM32H743VIT6, 480 МГц, 1 МБ RAM, 2 МБ Flash
IMU: MPU6000 (SPI1) і ICM42605 (SPI4)
Баро: Infineon DPS310 (I2C2)
Екранне меню: AT7456E (SPI2)
Blackbox: слот для карт MicroSD (SDIO)
7x Uarts (1,2,3,4,6,7,8) з вбудованою інверсією.
13x PWM виходи (включаючи «LED» панель)
2x I2C
1x CAN
6x АЦП (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
3x світлодіоди для FC STATUS (синій, червоний) та індикатор 3,3 В (червоний)
1x SPI3 breakout
Зовнішній USB Type-C (USB2.0) суміщений з зумером
Перемикач входу двох камер
Перемикач 5В/9В (12В) для камери / відеопередавачі
Високоточний датчик струму (90 А безперервно, 220 А пік)
Датчик напруги акумулятора: 1K:10K (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
Дільник напруги АЦП VB2: 1K:20K
Дільник напруги ADC AirSpeed: 20K:20K
Статична потужність 160mA@5V
Прошивка INAV: MATEKH743
Прошивка ArduPilot (ChiBiOS): MATEKH743
PDB: Діапазон вхідної напруги: 8~36V (3~8S LiPo) із захистом TVS
2x силові колодки ESC
Датчик струму: 220 А, 3,3 В АЦП (масштаб 150 в INAV, 66,7 A/V в ArduPilot)
Чутливий резистор: 90 А безперервний, 220 А пік.
Вихід BEC 5V призначений для польотного контролера, приймача, екранного меню, камери, зумера, 2812 LED_Strip, зумера, модуля GPS, AirSpeed
Постійний струм: 2 А, макс. 3 А
Вихід BEC 9В / 12В призначений для відеопередавачі, камери, підвісу і т. Д.
Постійний струм: 2 А, макс. 3 А
Варіант 12 В з перемичкою для стабільного виходу 9 В/12
Вихід BEC Vx розроблено для сервоприводів.
Регульоване напруга, 5 В за замовчуванням, 6 У або 7,2 В за допомогою перемички
Постійний струм: 8 А, макс. 10 А
Вихід BEC 3,3В розроблено для модуля Baro / Compass і Spektrum RX
лінійний регулятор
Постійний струм: 200 мА

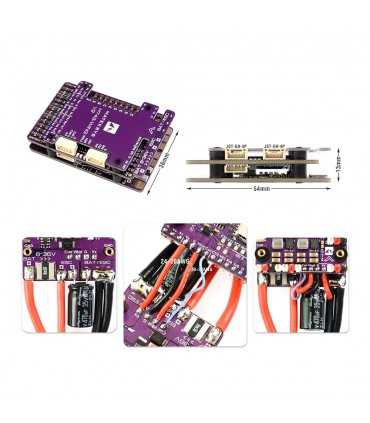

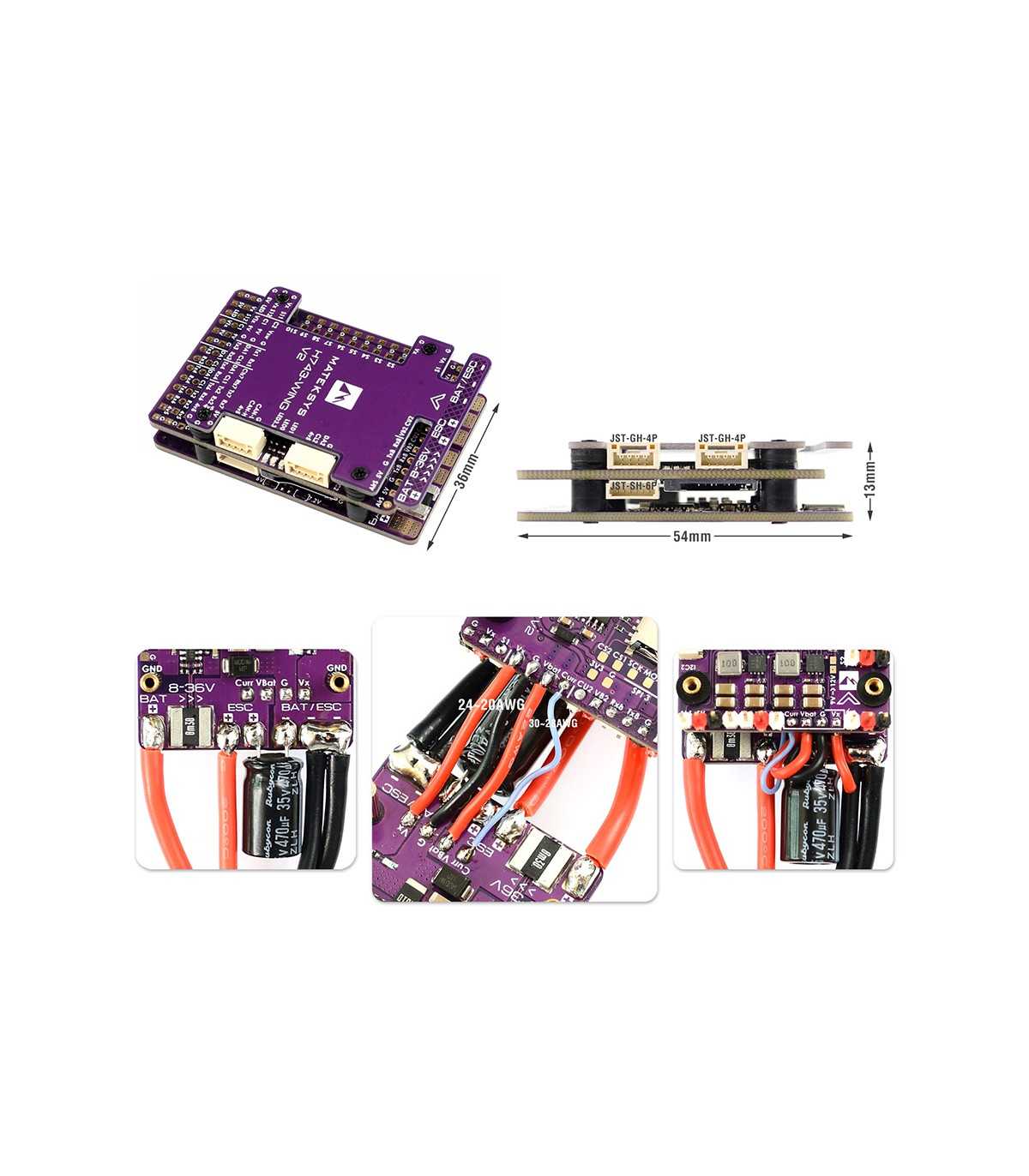

Монтаж: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм
Розміри: 54 x 36 x 13 мм
Вага: 30 г з адаптером USB / зумер
Комплектація:
1x Matek Flight Controller H743-WING V2
1x розширювач USB (Type-C)/Beep (пасивний зумер).
2x Кабель 20 см JST-GH-4P до JST-GH-4P для порту CAN і I2C
1x 20 см кабель JST-SH-6P до JST-SH-6P для розширювача USB.
1x конденсатор Rubycon ZLH 35V 470uF
Dupont 2.54 контакти (плата постачається розпаяною)
