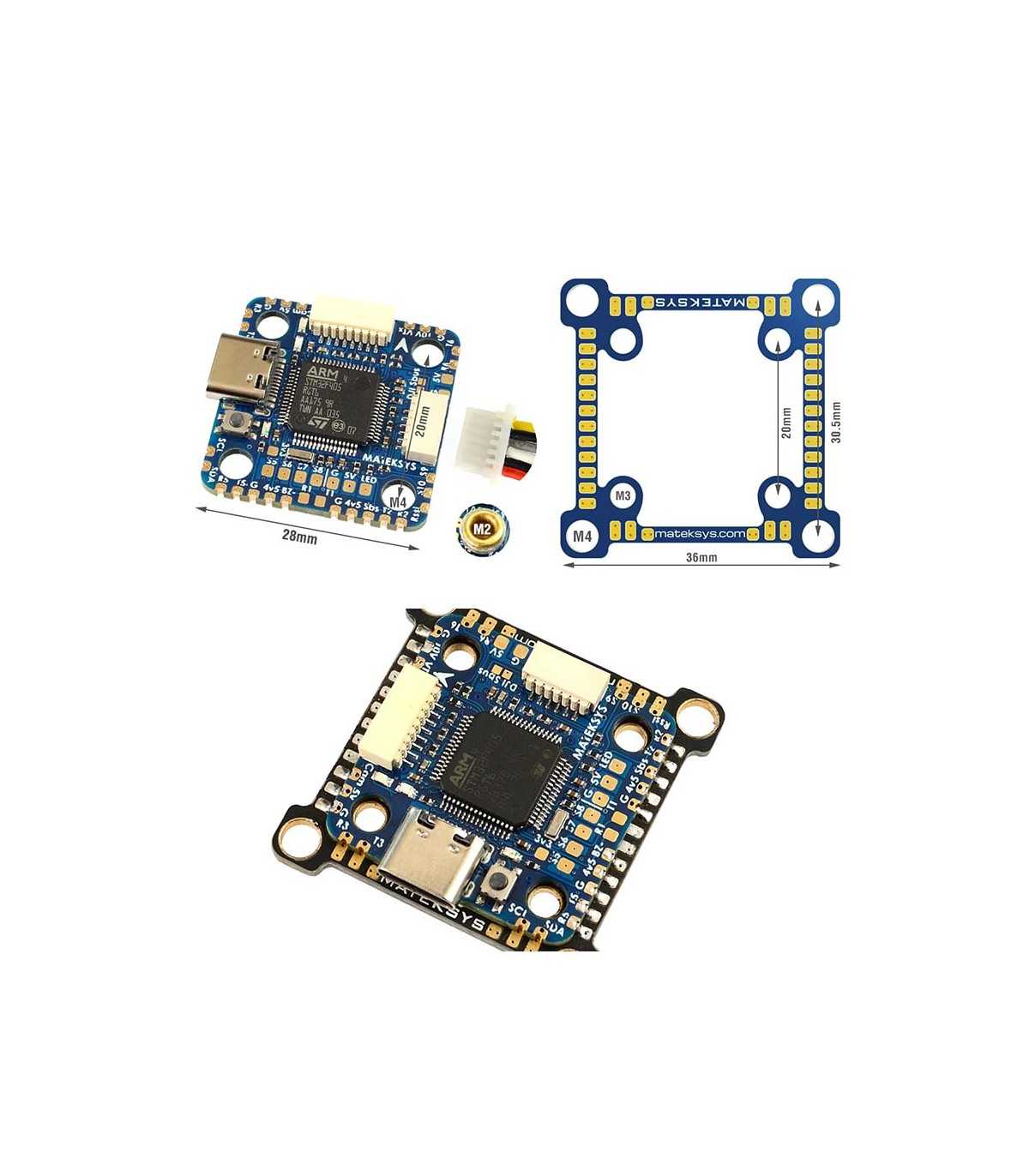

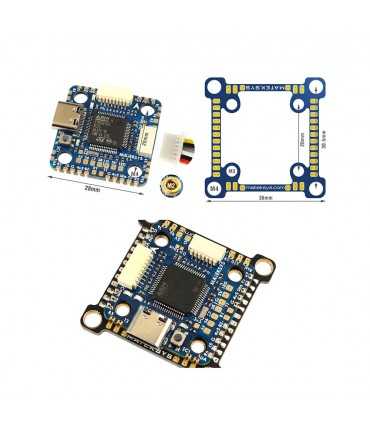

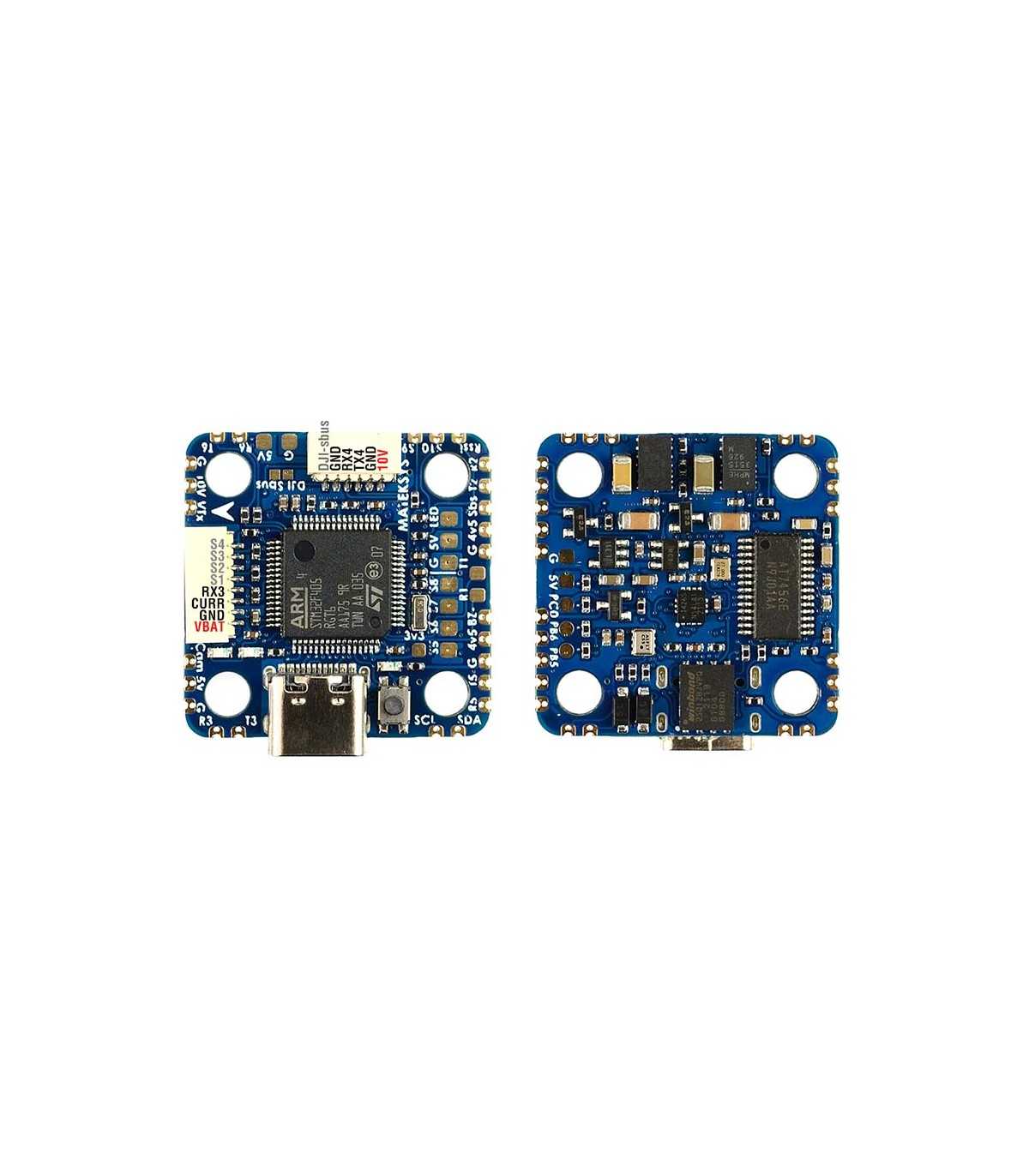

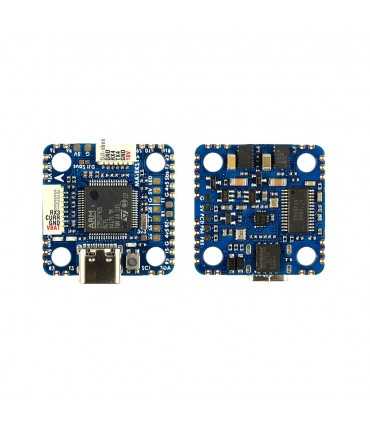

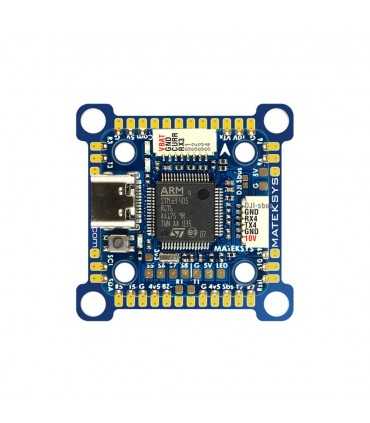

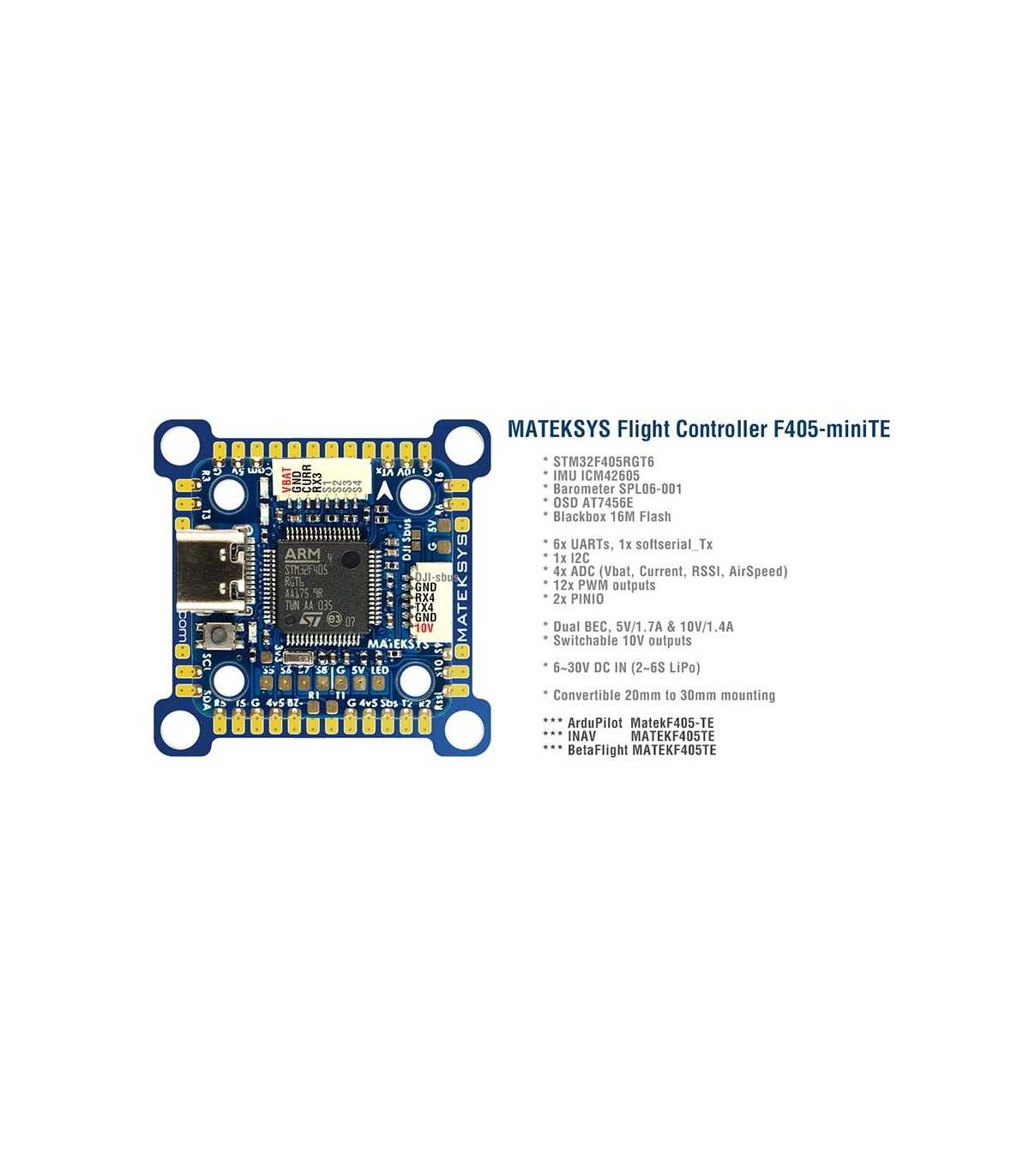

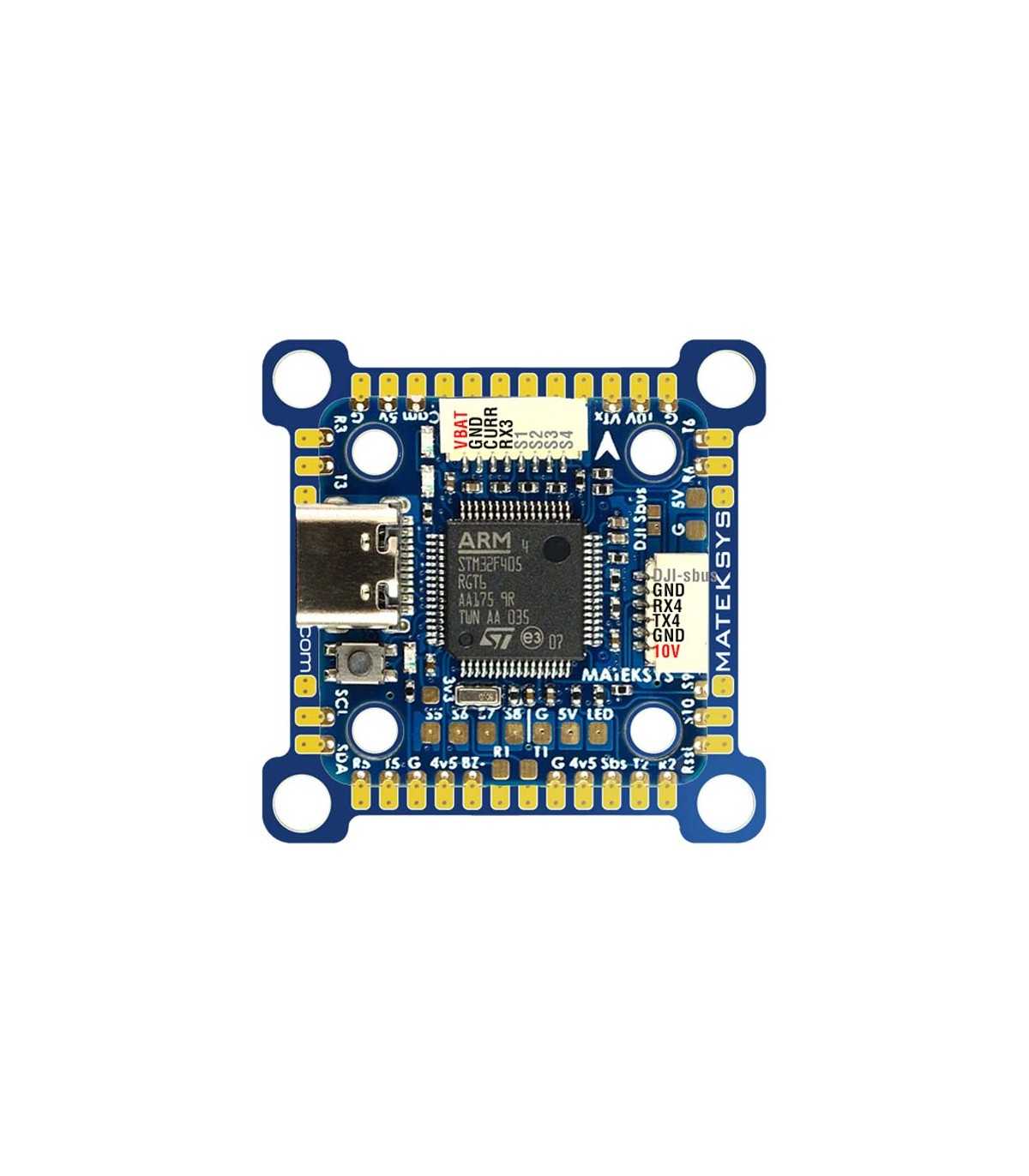

Польотний Контролер Matek Flight Controller F405-miniTE

Matek Flight Controller F405-miniTE польотний контролер для дронрейсингу та FPV дронів

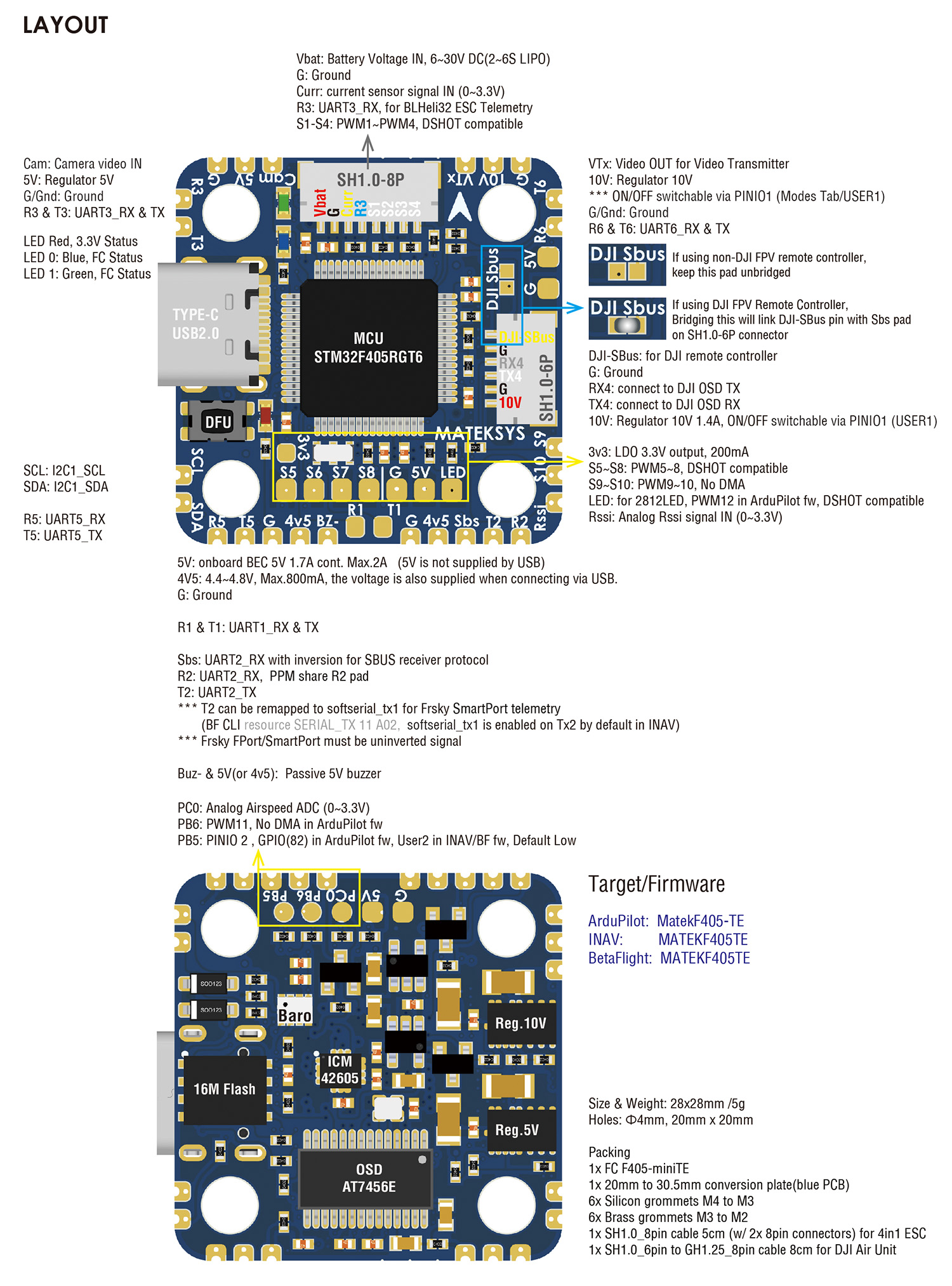

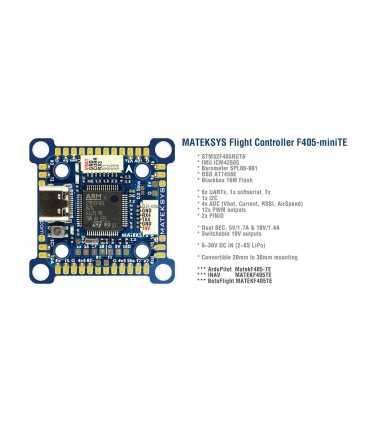

Специфікація:

MCU: STM32F405RGT6
IMU: ICM42605
Екранне меню: AT7456E
Барометр: Goertek SPL06-001 (I2C)
Blackbox: 16 Мбайт флеш-пам'яті
6x UART, 1x опція Softserial_Tx
12x ШІМ-виходів (8x Dshot)
1x I2C
4x ADC (VBAT, струм, RSSI, повітряна швидкість)
2x PINIO

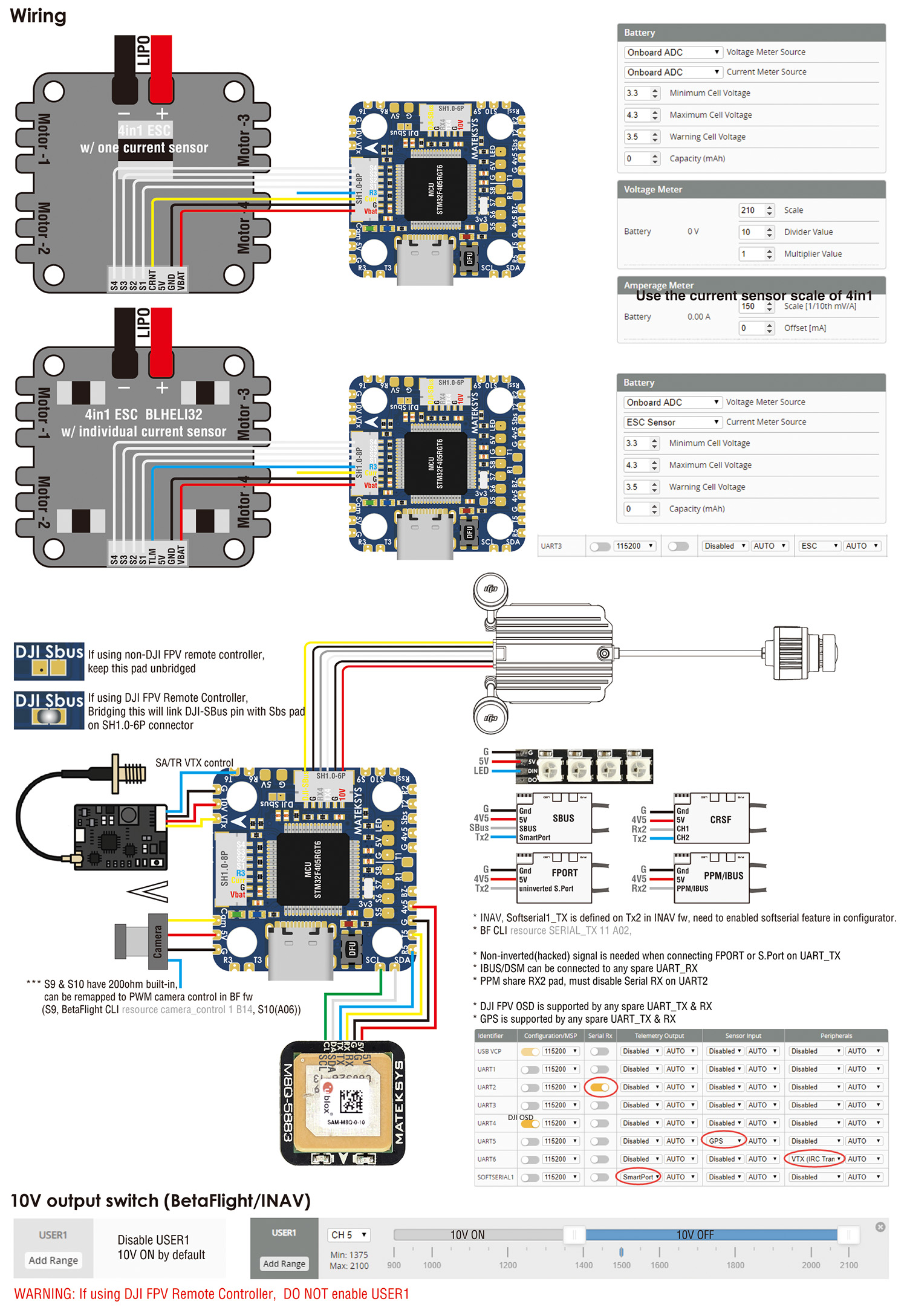

1x SH1.0_8pin роз'єм (Vbat/G/Curr/R3/S1/S2/S3/S4)
1x SH1.0_6pin роз'єм для DJI FPV Air Unit
3 світлодіоди для FC STATUS (синій, зелений) та індикатор 3,3 В (червоний)
Подвійний BEC, 5 В 1,7 А та 10 В 1,4 А
Вихід 10 В перемикається
Конвертується 20 мм на 30,5 мм кріплення
Вхід: 6~30В (2~S LiPo)
BEC: 5 В 1,7 А, макс. 2 А
BEC: 10 В 1,4 А для VTX або DJI Air Unit
Для стабільного виходу 10 В вхідна напруга має бути > 11 В, коли вхідна напруга = <11 В, вихід = 90% вхідної напруги.
Датчик напруги батареї: 1K:20K (шкала INAV 2100, шкала BF 210)
Немає вбудованого датчика струму, підтримує зовнішній датчик струму PDB/4in1
Прошивка ArduPilot: MatekF405-TE
Прошивка INAV: MATEKF405TE
Прошивка BetaFlight: MATEKF405TE
Монтаж: 20 x 20 мм / Φ3 мм з силіконовими втулками
              20 x 20 мм / Φ2 мм з силіконовими і латунними втулками
              30,5 x 30,5 мм / Φ3 мм з перехідною пластиною і силіконовими втулками
Розміри: 28 x 28 мм
Вага: 5 г

Комплектація:

1x FC F405-miniTE
1x 20 мм до 30,5 мм перехідна пластина
6x силіконова втулка від M4 до M3
6x латунна втулока від M3 до M2
1x SH1.0 8pin кабель 5 см (включаючи 2x 8pin конектори) для 4in1 ESC
1x SH1.0 6pin до GH1.25_8pin кабель 8 см для DJI Air Unit
