Як підключити TBS Fusion до TBS Crossfire, Tracer або Tango

Підключення TBS Fusion до TBS Crossfire, Tracer або Tango повністю виправдовує витрачені зусилля. Саме ця можливість робить Fusion особливо корисним вибором для власників Crossfire/Tracer та користувачів обладнання TBS.

Після підключення відкриваються нові функції, зокрема можливість синхронізувати Fusion із відеопередавачем.

Можна налаштувати Fusion так, щоб він підлаштовувався під канал, на якому працює VTx, або навпаки — щоб VTx підлаштовувався під канал, вибраний на Fusion.

Ще одна важлива функція — динамічна потужність VTx. Завдяки їй відеопередавач може автоматично змінювати потужність залежно від рівня сигналу.

За умови, що необхідне обладнання вже є, потрібно виконати дві апаратні вимоги:

1. В обох пристроях має бути WiFi-модуль. Найімовірніше, він уже встановлений, але перевірку все одно варто виконати.
2. VTx має бути підключений одним із таких способів:
   1. Безпосередньо до приймача Crossfire через CRSF або SmartAudio.
   2. До польотного контролера, а потім до Crossfire через CRSF або SmartAudio.

Для схем підключення та додаткової інформації дивіться сторінку 25 мануалу Fusion.

Способи підключення TBS Fusion до Crossfire і Tracer

Існує два способи підключити TBS Crossfire/Tracer і TBS Fusion. Це також стосується TBS Tango і Tracer, але далі для простоти модуль передавача буде називатися Crossfire.

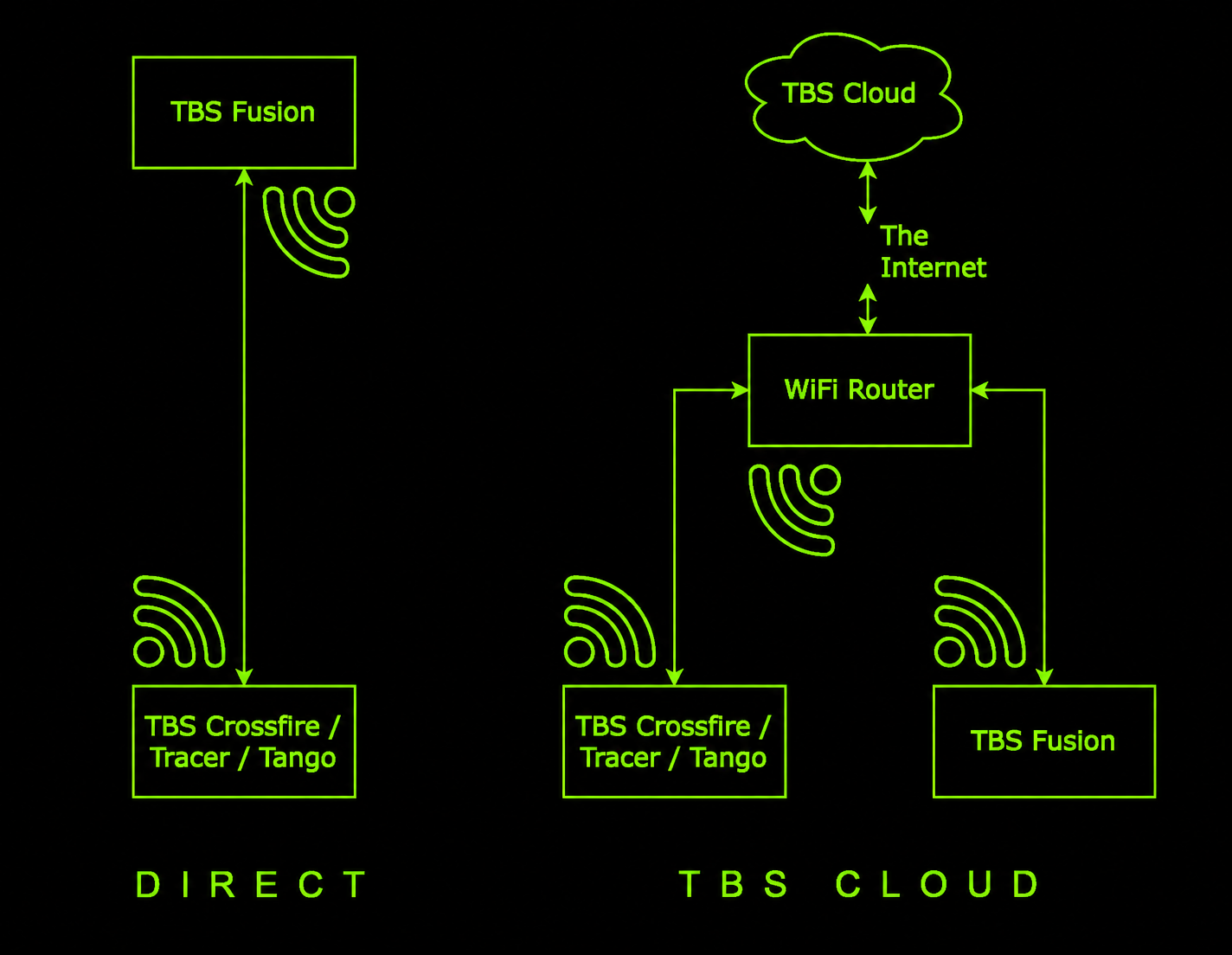

Fusion і Crossfire можна підключити або через TBS Cloud, або напряму. Нижче показано два різні способи з’єднання.

Багато інструкцій в інтернеті описують підключення саме через TBS Cloud. Проблема TBS Cloud у тому, що він не працює без точки доступу та інтернету.

Через це пряме підключення часто є простішим варіантом, оскільки не потребує мобільного інтернету, хотспота або додаткової точки доступу.

Fusion можна налаштувати на пряме підключення до Crossfire через WiFi: без інтернету, без точок доступу та без додаткових пристроїв.

Після ввімкнення окулярів, передавача та квадрокоптера потрібно зачекати кілька секунд, після чого пристрої підключаються і синхронізуються.

Тому нижче описано саме пряме підключення TBS Fusion до TBS Crossfire.

Як перевірити, чи має повнорозмірний Crossfire WiFi-модуль

Варто враховувати, що деякі старі повнорозмірні передавачі Crossfire не мають встановленого WiFi-модуля.

Новіші повнорозмірні модулі Crossfire постачаються вже з WiFi-модулем, а всі Micro та Nano модулі мають WiFi-модуль встановлений.

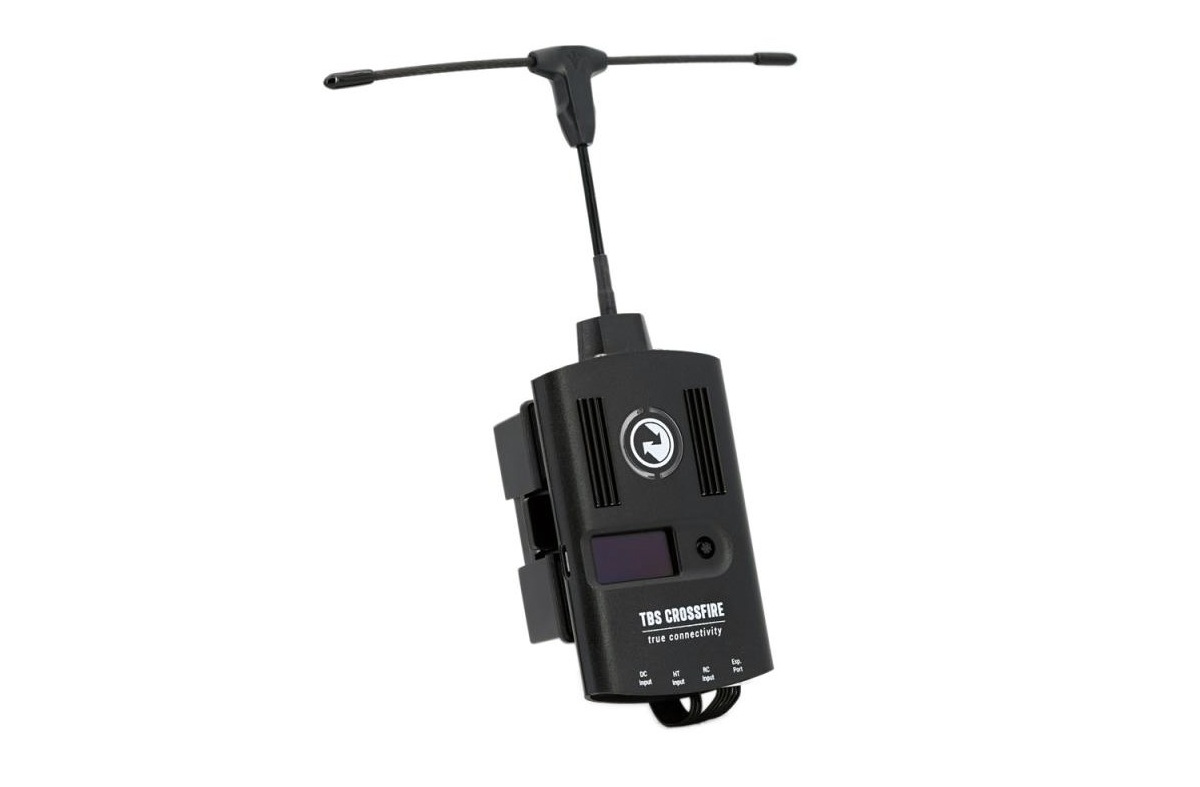

Повнорозмірний модуль Crossfire

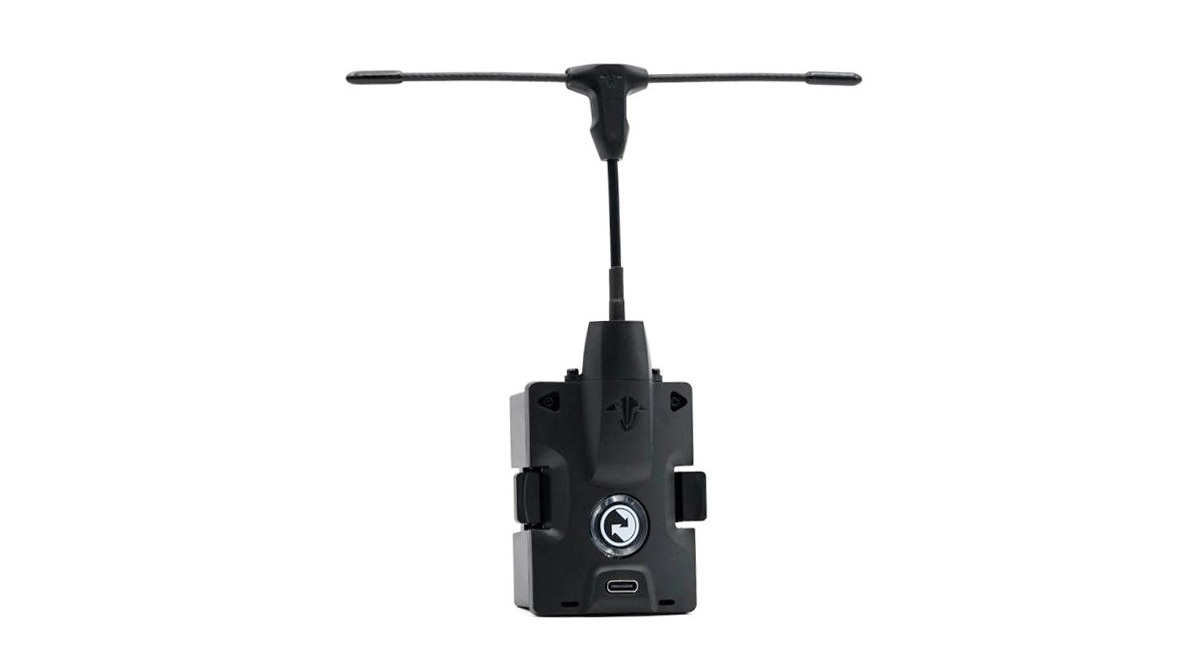

Модуль Micro Crossfire

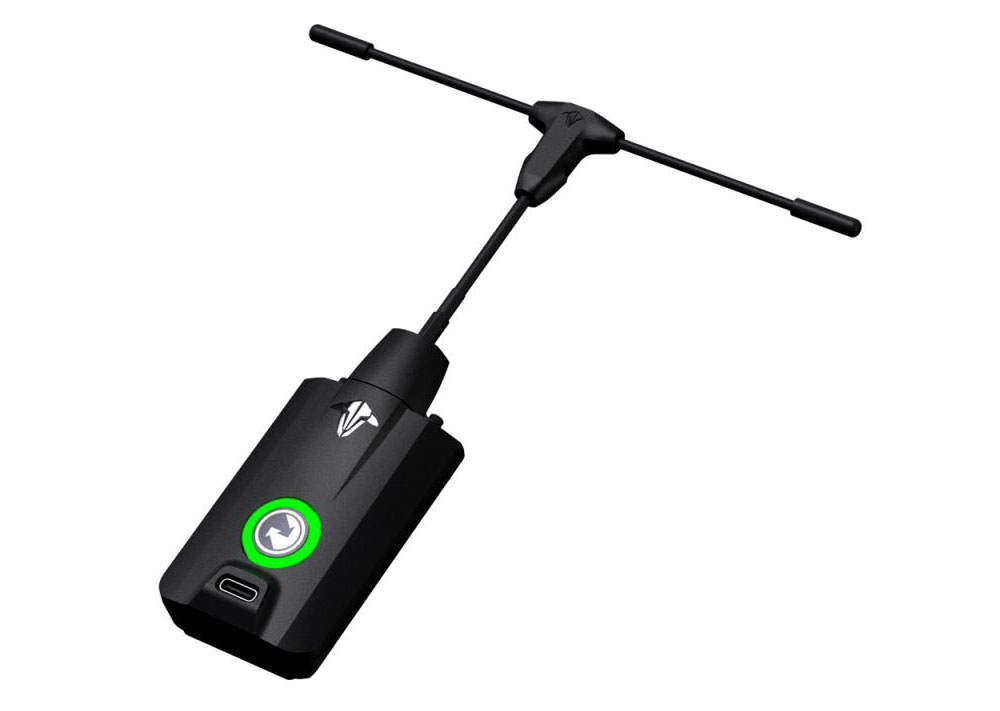

Модуль Nano Crossfire

Найімовірніше, WiFi-модуль уже встановлений, і можна переходити до оновлення прошивки WiFi-модуля.

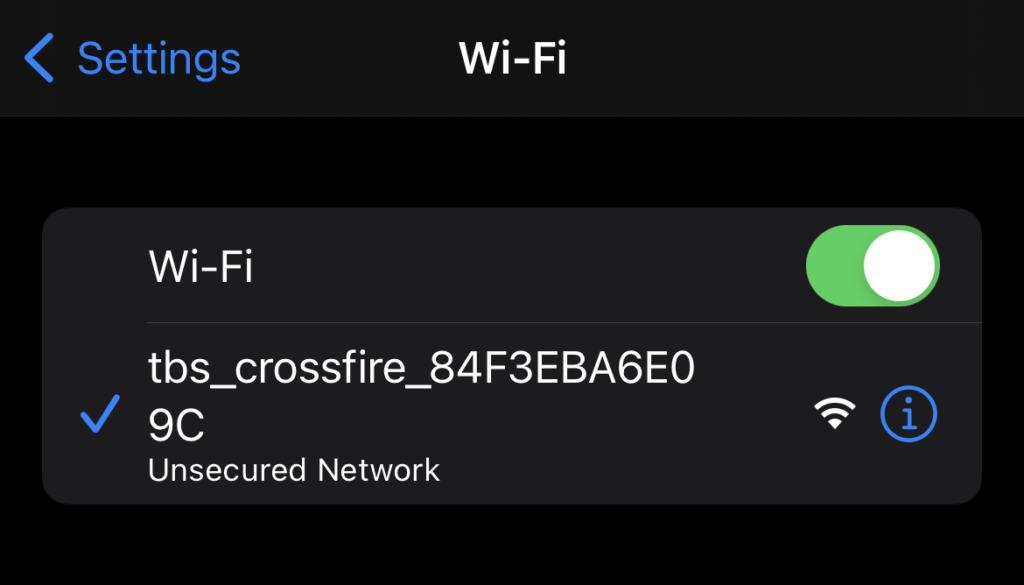

Після ввімкнення Crossfire він має створити WiFi-мережу з назвою на кшталт tbs_crossfire_xxx, за умови що встановлена актуальна прошивка.

Якщо таку мережу не видно, найімовірніше, у Crossfire немає встановленого WiFi-модуля.

Також можна відкрити модуль Crossfire і перевірити наявність WiFi-модуля всередині. Використовується модуль ESP-12 — поширена модель на базі чипсета ESP8266.

Якщо Crossfire не має WiFi-модуля

Якщо повнорозмірний Crossfire не має потрібного WiFi-модуля, можна встановити оновлений JR-адаптер, у якому вже є WiFi-модуль.

Це дозволяє додати модуль без відкривання Crossfire і без паяння до плати.

Такий адаптер доступний напряму у Team Black Sheep.

Оновлення прошивки TBS Fusion, Crossfire та WiFi-модулів

Щоб напряму підключити TBS Fusion і TBS Crossfire, спочатку потрібно переконатися, що на всіх пристроях встановлена актуальна прошивка.

Якщо Fusion уже встановлений у FPV-окуляри, а антени підключені, модуль можна ввімкнути й перейти до оновлення прошивки.

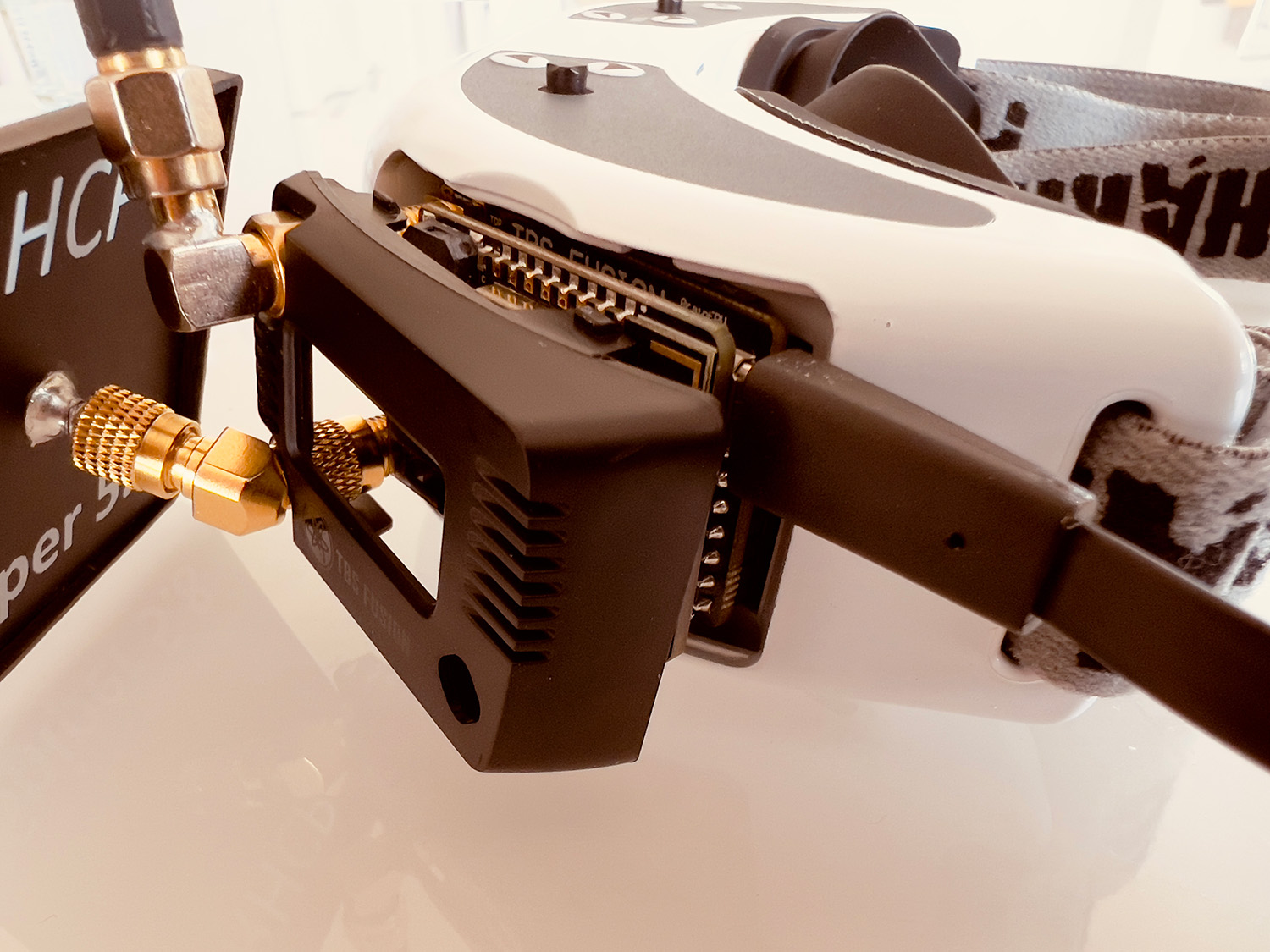

Щоб отримати доступ до USB-порту, потрібно обережно від’єднати кришку Fusion від окулярів.

Антени можна зняти, щоб зробити це зручніше, але кришку можна зняти й відкрити доступ до USB-порту без демонтажу антен.

Для оновлення прошивки TBS-пристроїв можна використовувати кілька інструментів.

Найзручніший варіант — Agent M, який працює прямо в браузері. Водночас він працює тільки через Chrome Browser.

Альтернативний варіант — Agent X, окремий десктопний застосунок для Windows або Mac. Його потрібно завантажити та встановити.

Також можливе оновлення через Lua-скрипт, але це окрема тема. Додаткову інформацію можна знайти на сторінці TBS Agent.

Процес оновлення через Agent M і Agent X загалом схожий. Agent M зручний тим, що запускається безпосередньо в браузері, а Agent X підійде у випадку, якщо потрібен окремий застосунок або немає бажання використовувати Chrome.

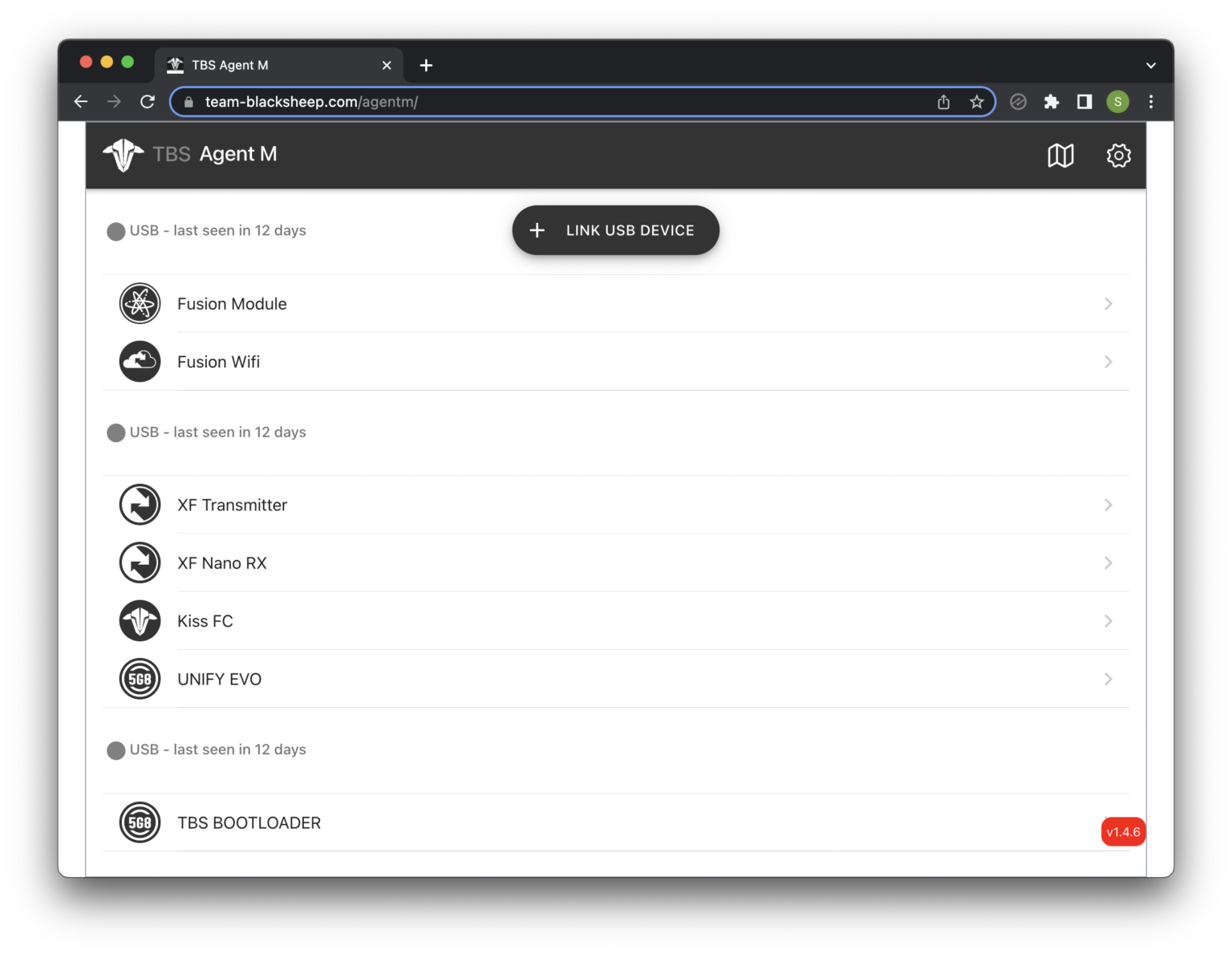

Після входу в Agent M буде показано список відомих пристроїв, якщо вони вже додавалися раніше.

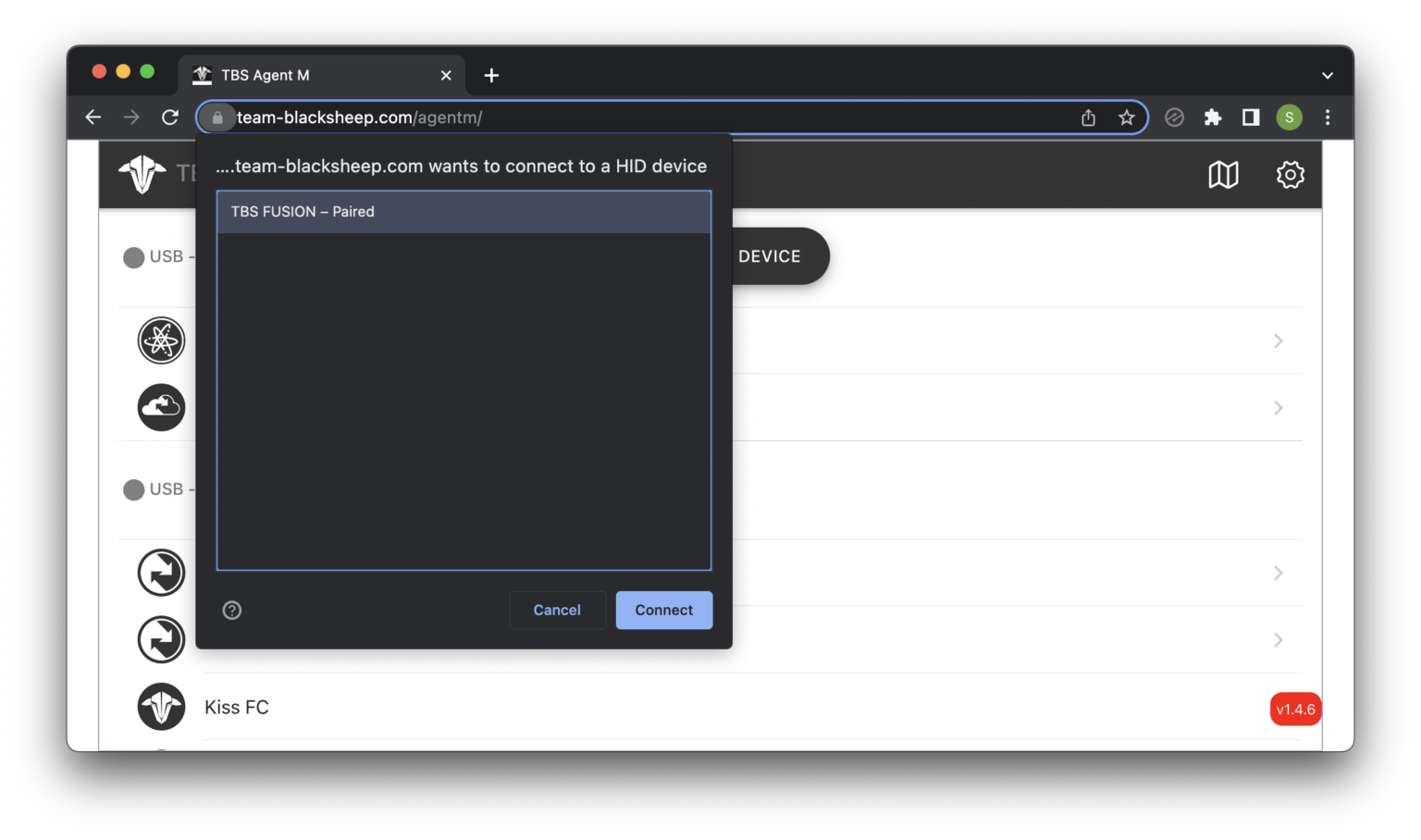

Далі потрібно натиснути кнопку link device. Відкриється діалогове вікно, у якому можна вибрати Fusion, якщо він підключений до USB-порту та коректно розпізнаний системою.

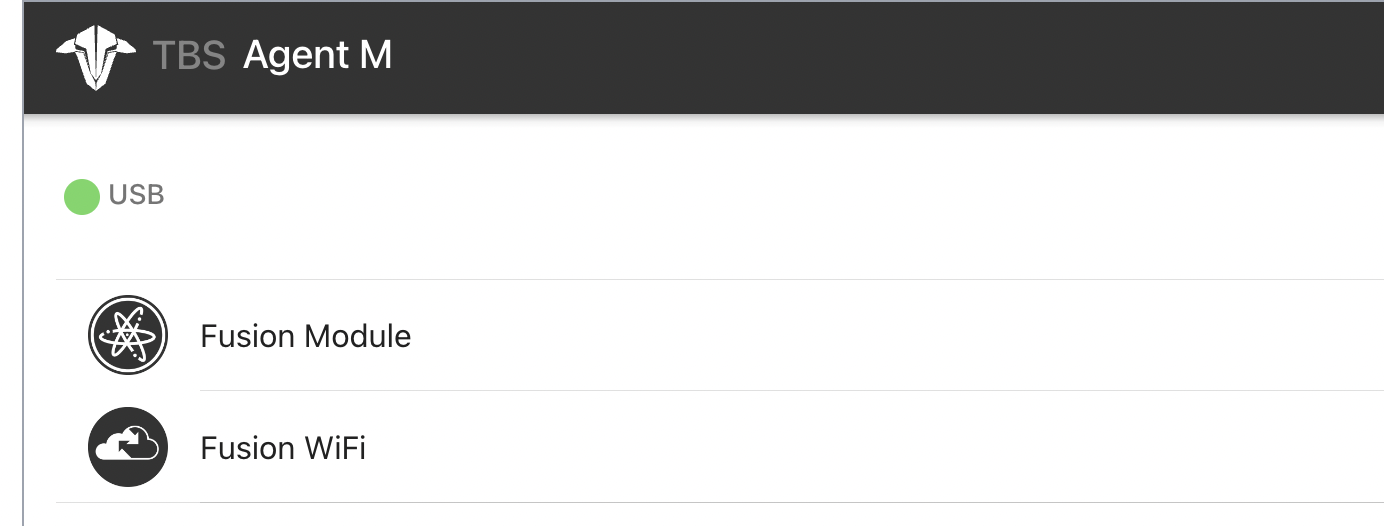

Після цього потрібно натиснути connect, щоб підключитися до Fusion. Коли з’єднання встановлено, Fusion з’явиться у списку підключених пристроїв і буде позначений зеленим індикатором.

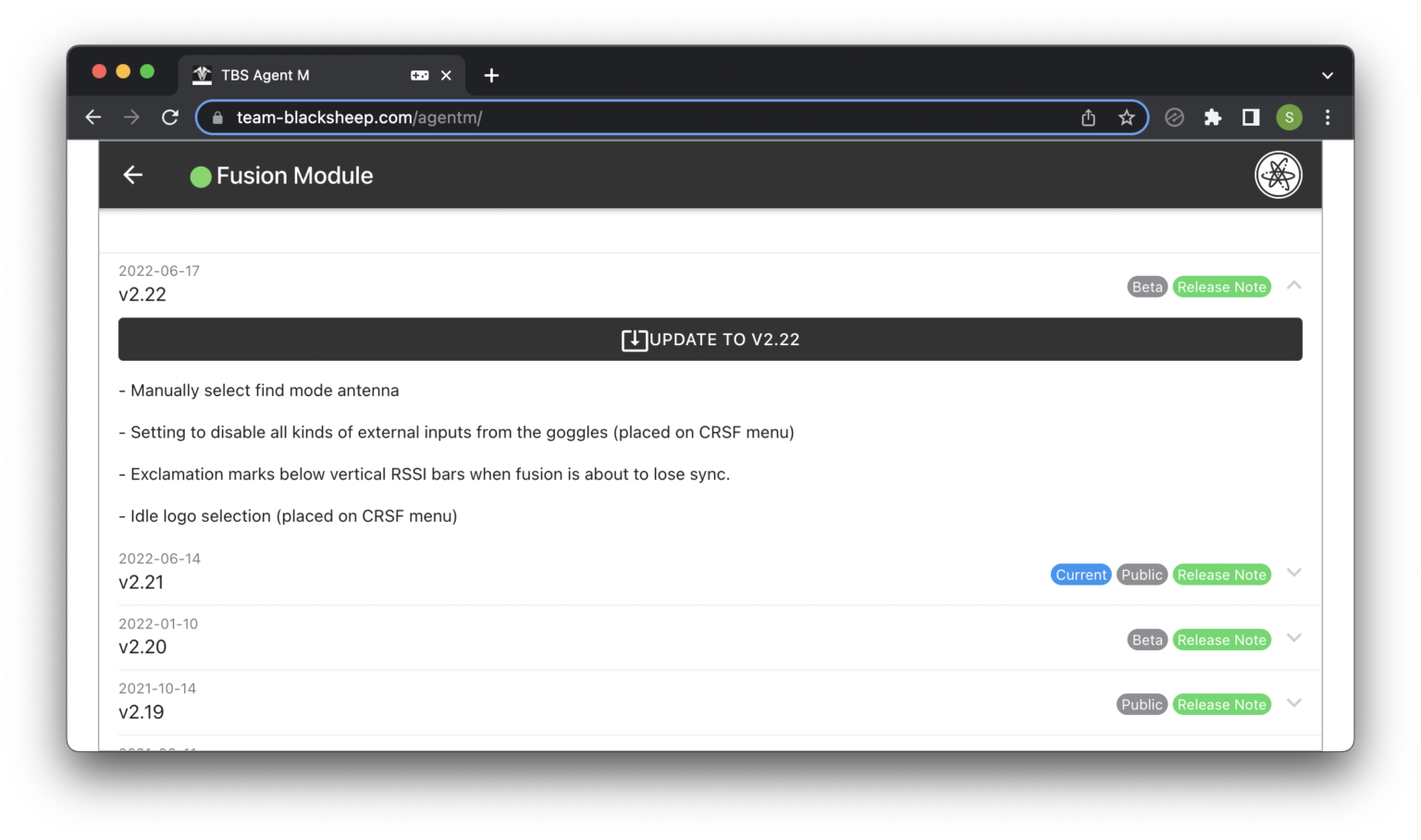

Щоб оновити прошивку, потрібно вибрати Fusion Module у списку підключених пристроїв, потім натиснути вкладку firmware у нижній частині екрана та знайти потрібну версію прошивки.

У списку прошивок поточна встановлена версія позначається міткою current. Для оновлення потрібно розгорнути деталі біля release notes, після чого стане доступною кнопка оновлення.

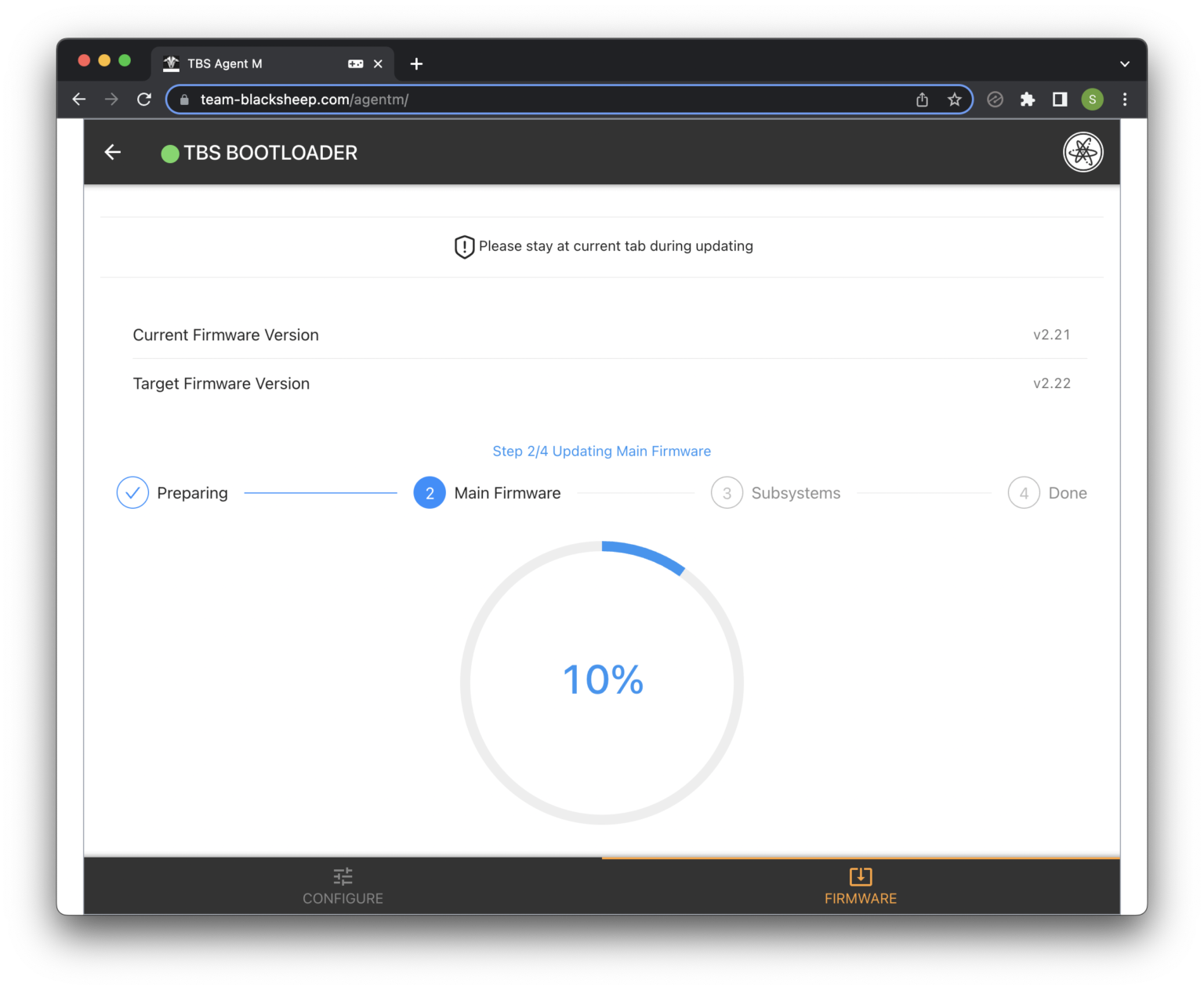

Натисніть кнопку update to Vx.xx, щоб запустити оновлення прошивки. Процес оновлення буде показаний через індикатор прогресу.

Під час оновлення важливо тримати вкладку браузера активною. Не варто відкривати іншу вкладку або перемикатися на інші сторінки, поки триває прошивання.

Якщо під час оновлення випадково перейти на іншу сторінку або втратити активну вкладку, у більшості випадків оновлення не завершиться помилкою. Достатньо знову натиснути link device, вибрати Fusion і натиснути connect, щоб продовжити процес оновлення.

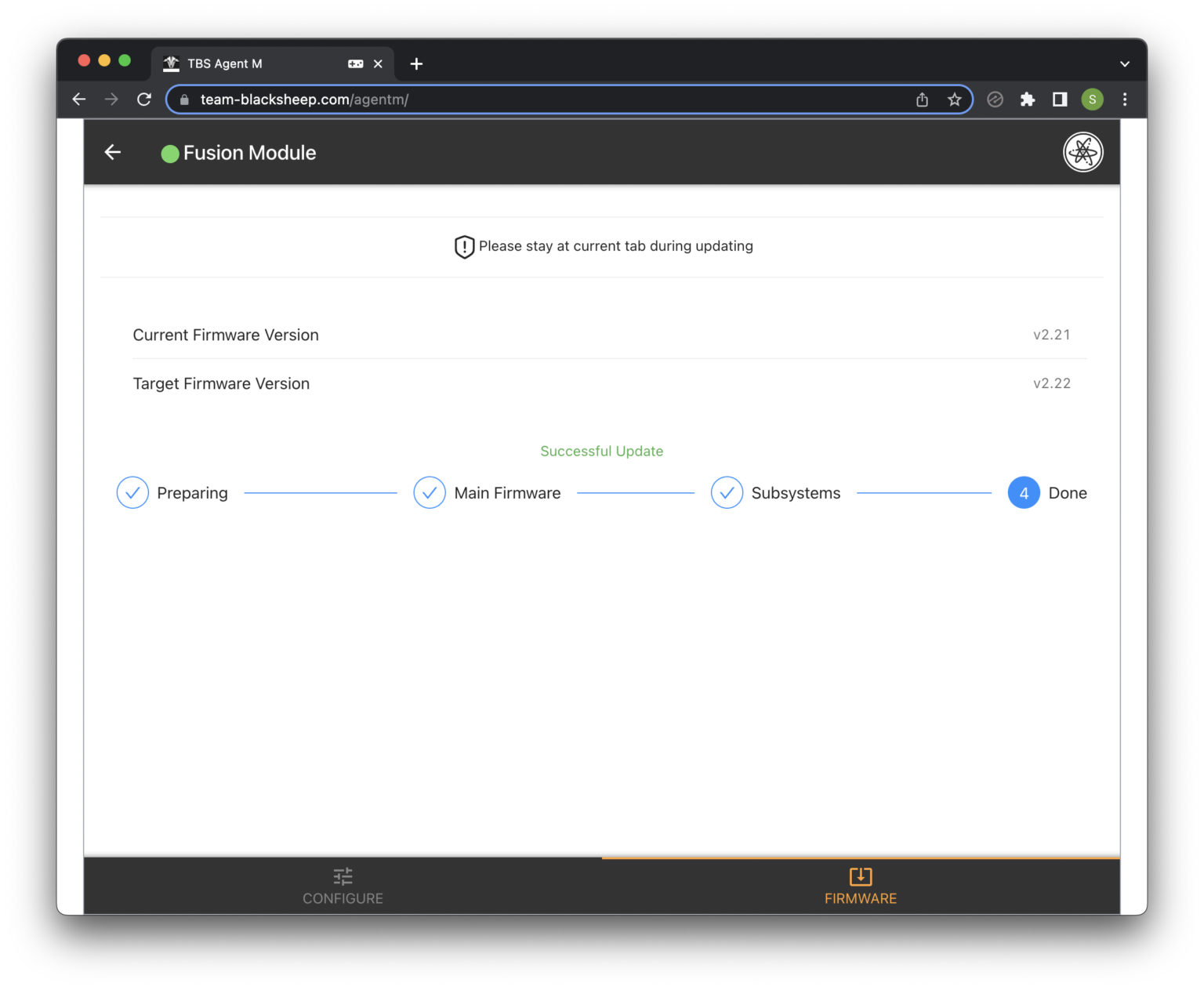

Після завершення з’явиться повідомлення про успішне оновлення. Це означає, що прошивка Fusion оновлена.

Crossfire оновлюється аналогічним способом через Agent M або Agent X. Потрібно підключити Crossfire до комп’ютера, вибрати його у списку пристроїв, перейти у вкладку firmware і встановити актуальну версію прошивки.

Після того як TBS Fusion і Crossfire працюють на актуальній прошивці, потрібно окремо оновити прошивку WiFi-модулів у кожному пристрої.

WiFi-модуль фактично є окремим пристроєм. Його можна сприймати як WiFi-адаптер для Crossfire або Fusion. Як і WiFi-адаптер для комп’ютера, він потребує окремого оновлення прошивки.

Прошивка WiFi-модуля оновлюється бездротовим способом. Це означає, що для оновлення потрібно підключитися до WiFi-мережі, яку створює відповідний пристрій.

Процес однаковий для Crossfire і Fusion:

1. Завантажте WiFi-прошивку з TBS і розпакуйте архів. Це повний набір прошивок TBS, який містить файли для кожного пристрою у відповідних папках.
2. Переконайтеся, що Crossfire або Fusion увімкнений, і зачекайте, поки стане доступною його бездротова точка доступу.
3. Підключіться до бездротової точки доступу пристрою, наприклад tbs_fusion_abcxyz або tbs_crossfire_xxx.

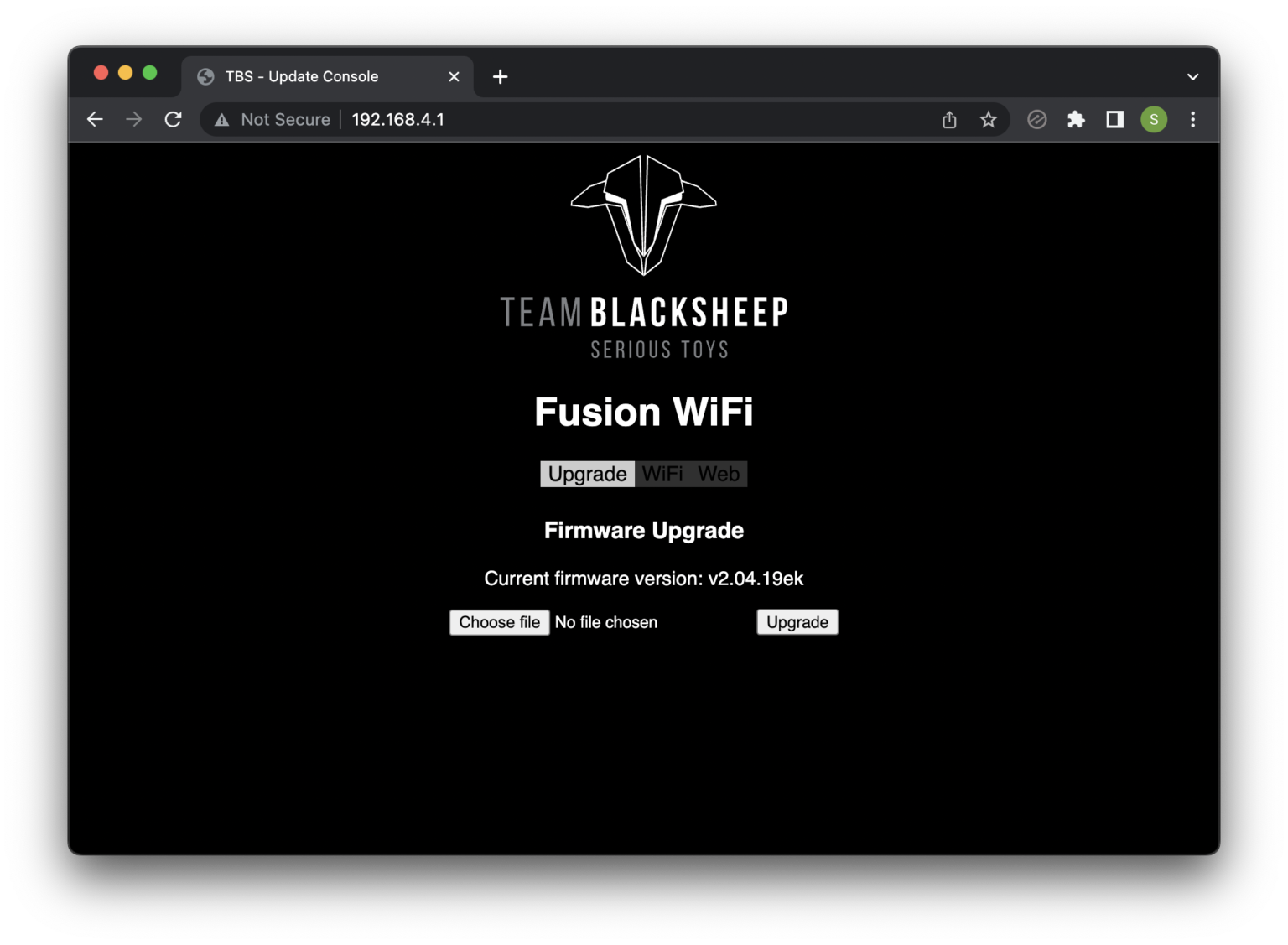

4. Відкрийте браузер і перейдіть за адресою http://192.168.4.1/.
5. Натисніть кнопку upgrade. Після цього буде показано поточну версію прошивки та стане доступною кнопка оновлення.
6. Натисніть choose file і перейдіть до прошивки, завантаженої на першому кроці.
7. Відкрийте папку з версією, яку потрібно встановити. Зазвичай потрібно вибирати найновішу версію, якщо немає конкретної причини встановлювати старішу.
8. Усередині цієї папки буде окрема папка для кожного пристрою. Виберіть папку пристрою, який оновлюється, наприклад Crossfire або Fusion.
9. У цій папці має бути один файл .bin із назвою на кшталт 0x000350xx_0x0204.bin. Виберіть цей файл і підтвердьте встановлення прошивки.
10. Повторіть цей процес для обох пристроїв: Fusion і Crossfire / Tracer / Tango.

Після завершення цих кроків актуальна прошивка має бути встановлена на самому Fusion, на самому Crossfire, а також на WiFi-модулях обох пристроїв. Лише після цього варто переходити до прямого підключення Fusion до Crossfire через WiFi.

Налаштування TBS Fusion

Після оновлення всіх прошивок можна підключати Crossfire до Fusion. Актуальна прошивка має бути встановлена на всіх таких компонентах:

• Crossfire
• WiFi-модуль Crossfire
• Fusion
• WiFi-модуль Fusion

Спочатку потрібно ввімкнути Crossfire і Fusion. Після цього Fusion підключається до точки доступу Crossfire.

Нижче описано налаштування безпосередньо на Fusion. Також можна використати Agent M; у такому разі можна перейти одразу до кроку 4:

1. На головному екрані Fusion натисніть кнопку ENTER — натискання джойстика вниз — щоб увійти в головне меню.
2. Прокрутіть до пункту settings і натисніть ENTER.
3. Прокрутіть до пункту CRSF і натисніть ENTER.
4. Виберіть Fusion WiFi > General.
5. Виберіть scan, щоб просканувати мережі, і дочекайтеся завершення процесу.
6. Виберіть SSID і натисніть ENTER. Потім за допомогою кнопок UP і DOWN на джойстику виберіть точку доступу Crossfire. Натисніть LEFT, щоб вибрати її та повернутися до основної колонки параметрів.
7. Виберіть Connect, щоб підключити Fusion до Crossfire.

Готово. Fusion і Crossfire підключені. Під час наступних увімкнень обладнання пристрої мають з’єднуватися автоматично.

Як синхронізувати TBS Fusion із відеопередавачем

Одна з найкорисніших доступних функцій — синхронізація FPV-окулярів із відеопередавачем на квадрокоптері.

Можна налаштувати Fusion так, щоб він підлаштовувався під канал, на якому працює VTx, або навпаки — щоб VTx підлаштовувався під канал, вибраний на Fusion.

Режим Follow

У режимі Follow модуль Fusion повторює діапазон і канал VTx.

Якщо змінити канал або діапазон VTx через Lua-скрипт, OLED-дисплей Crossfire, польотний контролер або OSD-меню TBS Evo, Fusion повторить ці зміни.

Режим Lead

У режимі Lead відеоканал і діапазон, вибрані на Fusion, передаються на VTx, після чого VTx переходить на канал, вибраний у Fusion.

Режим Auto lead завжди повторює вибраний канал, тоді як у режимі lead потрібно вибрати send to VTx у меню Matrix.

Динамічна потужність VTx

Коли ця функція активована, Fusion взаємодіє з VTx і повідомляє йому, яка потужність потрібна для підтримання відеолінку.

Якщо квадрокоптер відлітає далі, а Fusion фіксує слабкий сигнал, він передає запит до VTx через радіолінк Crossfire і просить збільшити потужність.

Завдяки цьому VTx завжди працює на оптимальному рівні вихідної потужності.

Увімкнення функцій синхронізації

Нові функції доступні через модуль Fusion:

1. На головному екрані натисніть кнопку ENTER, щоб відкрити головне меню.
2. Прокрутіть до пункту settings і натисніть ENTER.
3. Прокрутіть до пункту VTx Sync і натисніть ENTER.
4. Виберіть один із варіантів: Lead, Lead Auto або Follow. Натисніть ENTER.
5. Прокрутіть до пункту Dynamic VTx.
6. Натисніть ENTER і виберіть, чи потрібно ввімкнути або вимкнути Dynamic VTx.

Після встановлення потрібних параметрів поверніться на головний екран і зверніть увагу на іконки праворуч.

Варто знати значення кожної іконки, оскільки вони показують поточний стан з’єднання:

• WiFi Status: якщо з’єднання відсутнє, у куті буде маленький хрестик. Після підключення WiFi цей хрестик зникне.
• VTx Sync Mode: показує, у якому режимі працює з’єднання. A означає auto, а L означає lead.
• CRSF Communication: цей індикатор блимає, коли між Fusion і Crossfire відбувається обмін даними.
• Sync Status: показує, чи синхронізовані VTx і Fusion. Якщо синхронізації немає, іконка буде перекреслена.
