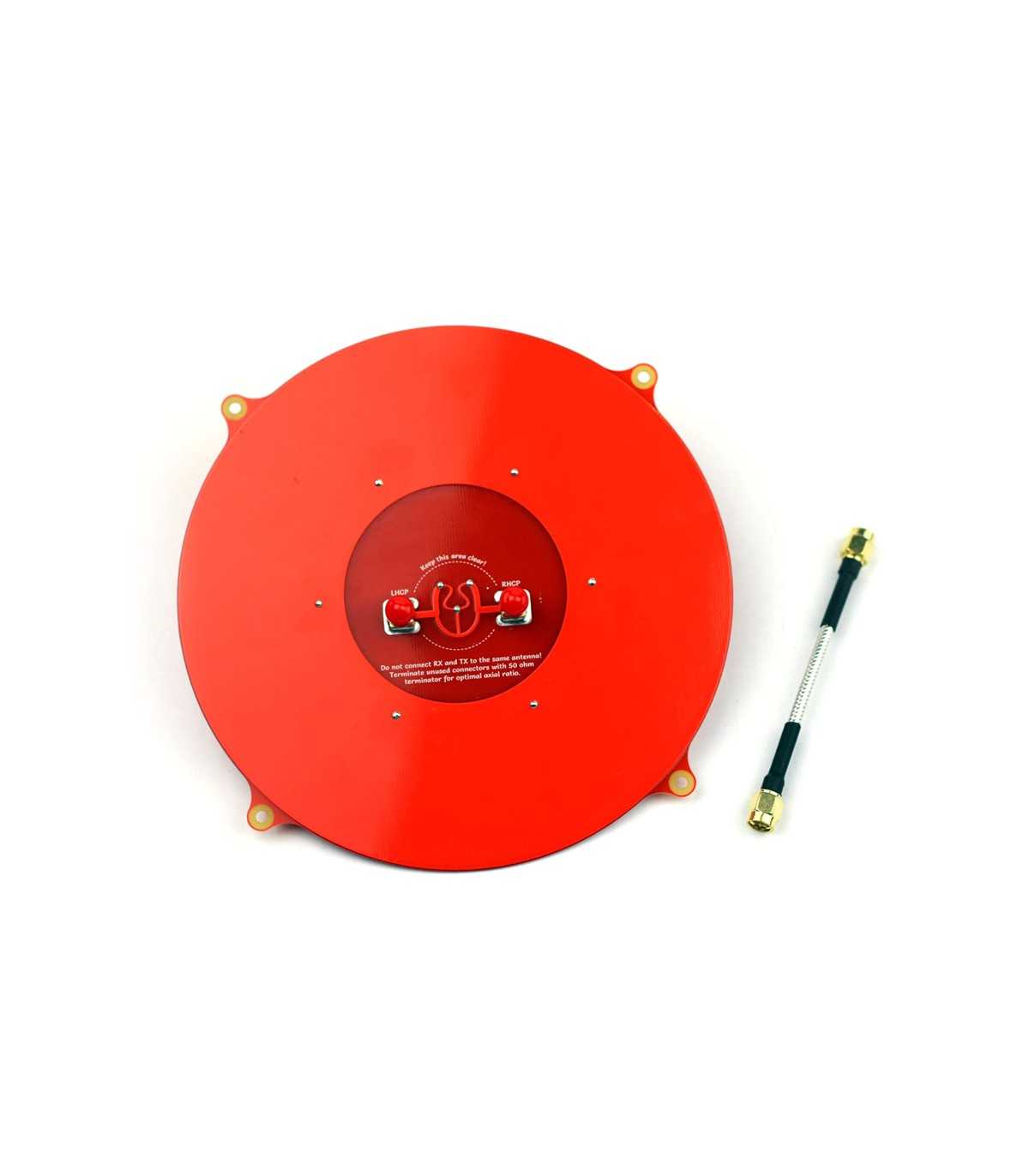

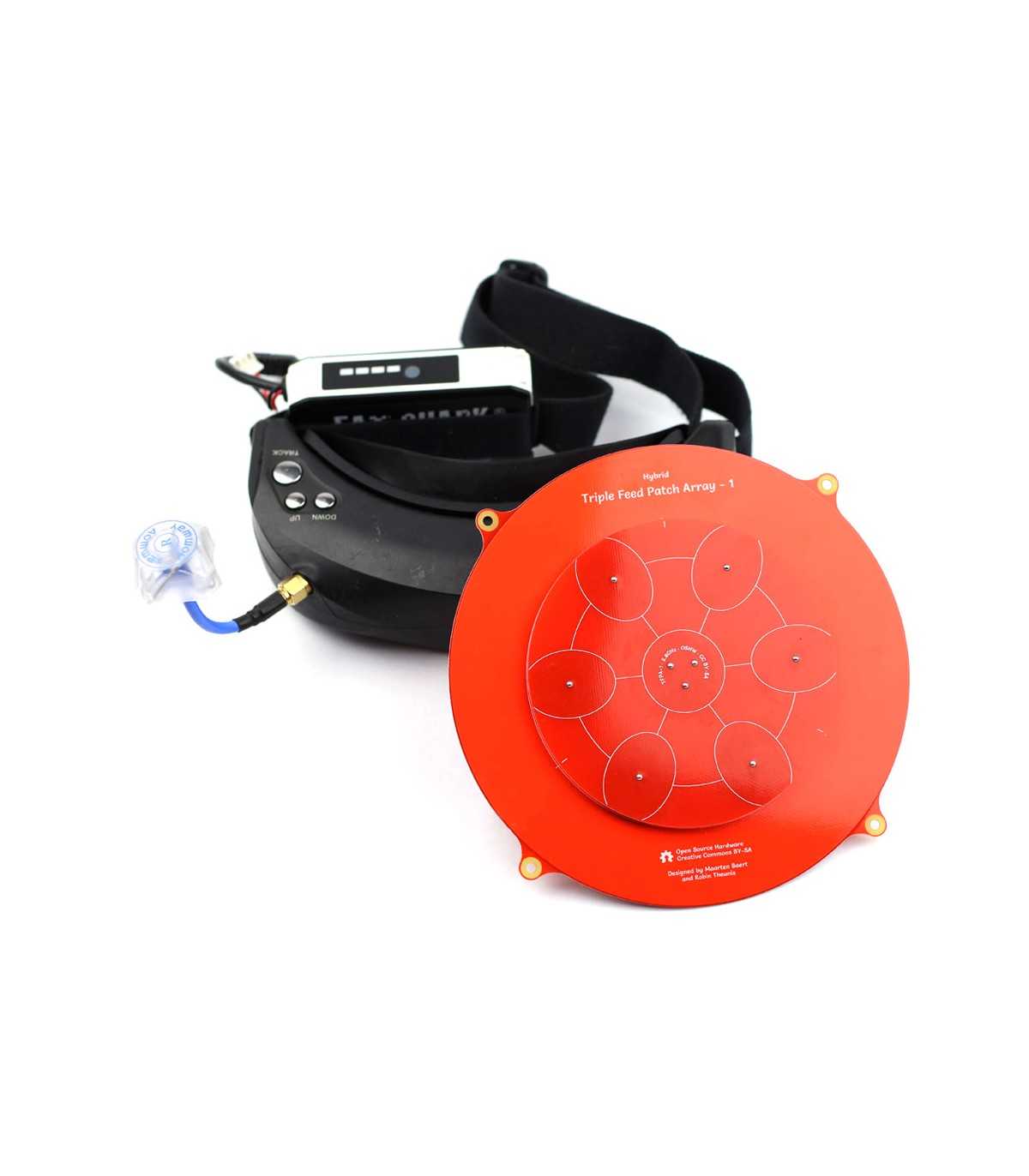

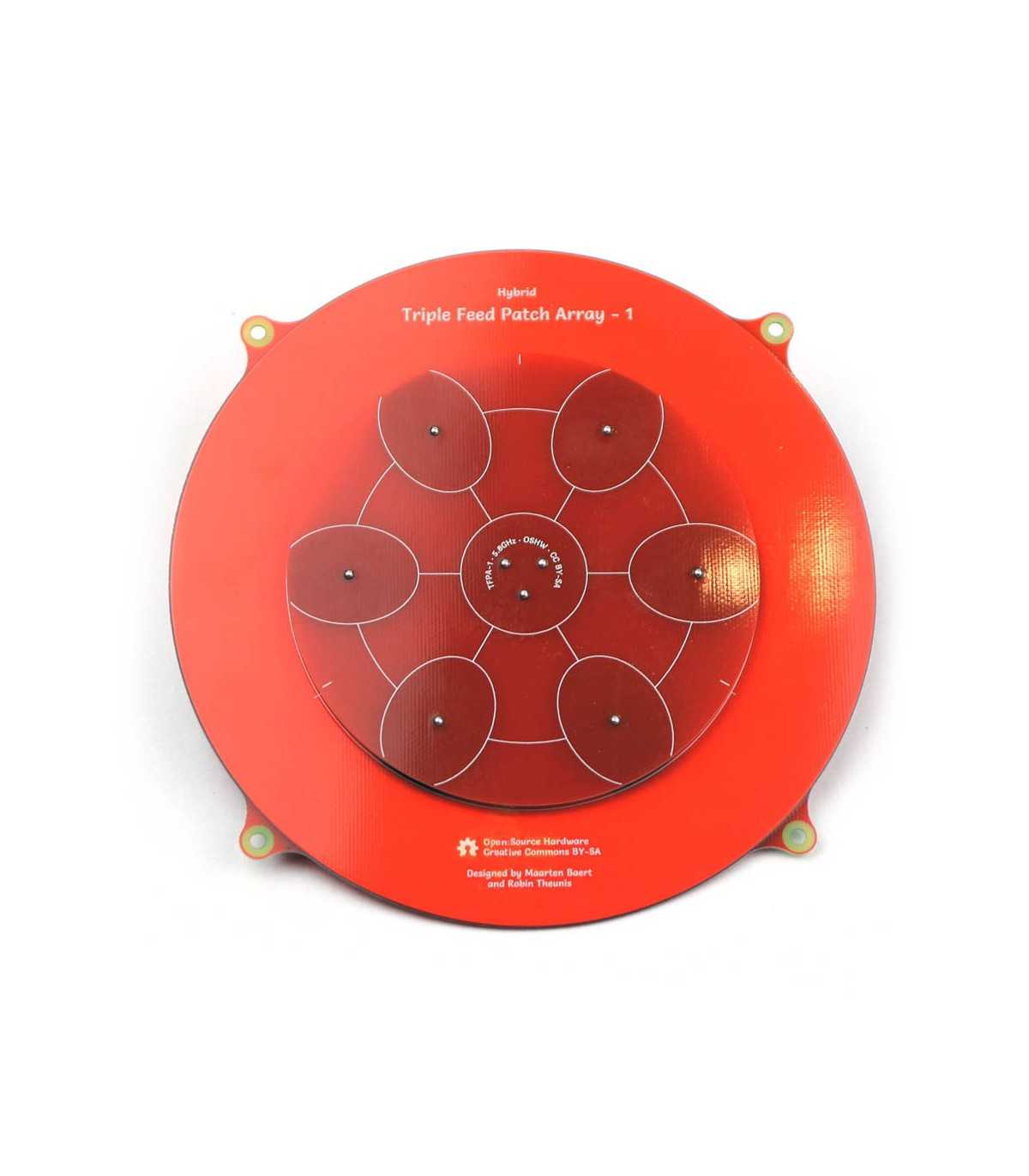

Патч Антена RJX Triple Feed Patch 14db Antenna

Патч антена RJX 14db Triple Feed Patch Antenna with 50ohm with a 50ohm Terminator RCHP/LCHP

Особливості:

Хороша ефективність випромінювання. Більшість патчів на основі FR4 мають жахливу ефективність, оскільки FR4 дуже втрачений на 5,8 ГГц. Крім того, більшість антенних решіток мають вищі втрати в мережі живлення. Ця конструкція використовує сполучені патчі, щоб зберегти мережу живлення простою та зменшити ці втрати.
Надзвичайно хороше осьове співвідношення не тільки прямо перпендикулярно до патча, але й не по центру.
Високе посилення, хоча й не таке високе, як теоретичне посилення масиву з 7 елементів. Це тому, що максимізація підсилення призведе до високих бічних пелюсток і поганого осьового співвідношення.
Дуже низькі бічні пелюстки, майже вся енергія зосереджена в головній пелюстці. Це збільшує ширину головної пелюстки за рахунок деякого посилення.

Специфікація:

Центральна частота: 5,8 ГГц
Смуга пропускання: 660 МГц (5,47 – 6,13 ГГц)
Відповідність: S11 < -30 дБ, КСВ < 1,065 (на центральній частоті)
Осьове співвідношення: < 1,05 (0,38 дБ)
Посилення антени: 14 дБі
Ширина променя половинної потужності: 30° (горизонтально і вертикально)
Ефективність випромінювання: 75%
Розміри: 160 мм x 20 мм
Вага: 61,5г

Комплектація:

1x RJX Triple Feed Patch 14db Antenna
1x подовжувач SMA
1x 50ohm Terminator
