Перехідник Для Зовнішнього Модуля TBS Tango 2 - Module Bay Add-on

TBS Tango 2 - Module Bay Add-on перехідник для зовнішнього модуля

ВАЖЛИВО!

Ми виявили, що міні-модулі XJT використовують контакт, який ми не припускали використовувати в нашому модульному відсіку. Схоже, що міні-модуль XJT - єдиний модуль на ринку, який використовує цей вихід.
Через апаратної несумісності між міні-модулем XJT і платами Tango 2 (V2 і вище), Tango 2 НЕ зможе підтримувати міні-модуль XJT.

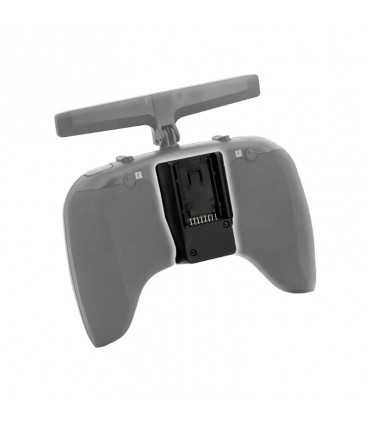

Преходнік для додавання відсіку для підключення зовнішніх модулів до вашого Tango 2. Приклеюється до задньої частини корпуса Tango 2 і підключається до роз'єму на на платі Tango 2.

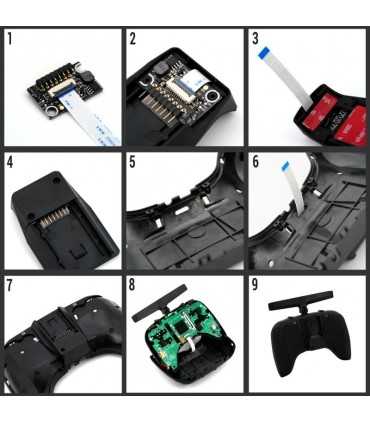

Монтаж;

Підключіть кабель FPC до друкованої плати.
Синьої стороною вгору, підніміть замок і вставте кабель, а потім зафіксуйте його.
Пропустіть кабель через нижню частину і помістіть плату в відсік для модуля.
Переверніть відсік для модуля, щоб переконатися, що все підходить.
Закрийте корпус двома доданими гвинтами.
За допомогою дремеля, ножа або наконечника паяльника виріжте невеликий отвір по контуру.
Пропустіть гнучкий кабель через пророблений отвір в корпусі.
Очистіть задню поверхню і приклейте відсік модуля.
Вставте кабель FPC в роз'єм.
Закрийте корпус Tango2, і готово!

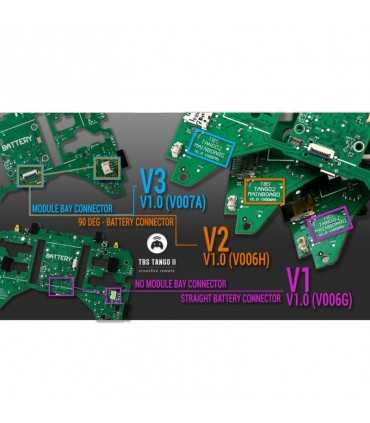

Попередження: Перша партія Tango 2 поставляється без роз'єму. Перед покупкою цього перехідника переконайтеся, що на платі вашого пульта є роз'єм (на малюнках вище). Доступні оновлення друкованих плат!

Крім того, кожного разу, коли ви відкриваєте Tango 2 в майбутньому, вам потрібно буде відкрити відсік для модуля і вивільнити гнучкий кабель з роз'єму.

Специфікація:

Додатковий перехідник для зовнішнього модуль в стилі "LITE" для Tango 2
Сумісність з материнською платою TBS Tango 2 "V006H" і вище.

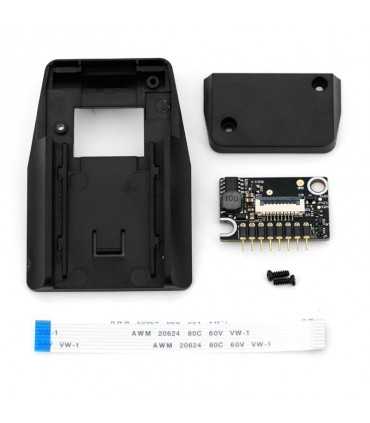

Комплектація

1 х верхня кришка
2 x нижня кришка
1 х адаптер PCB
1 х гвинт із шайбою
