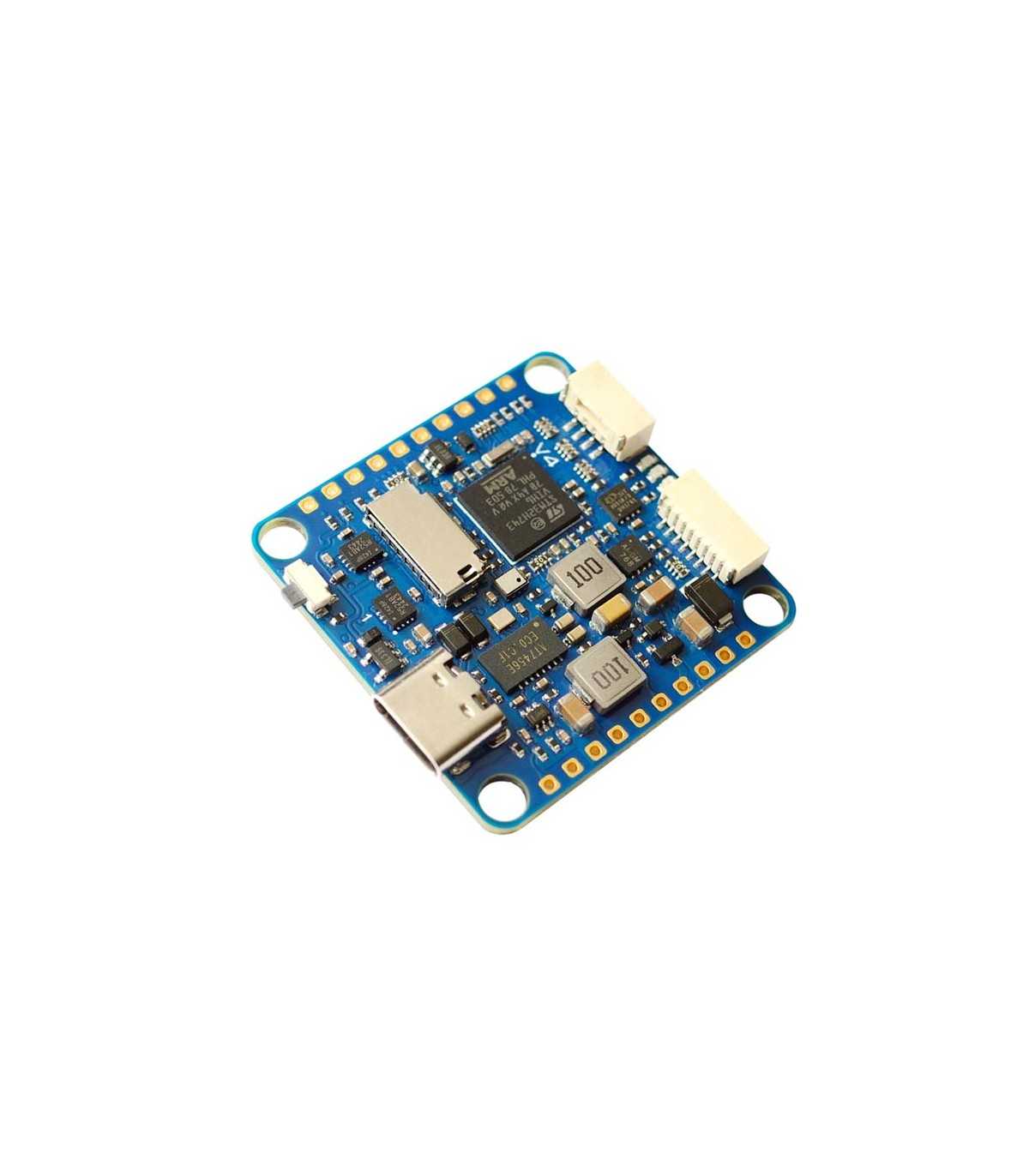

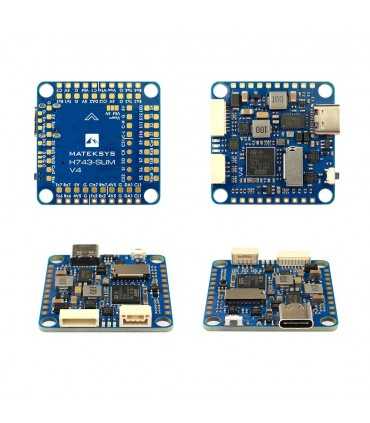

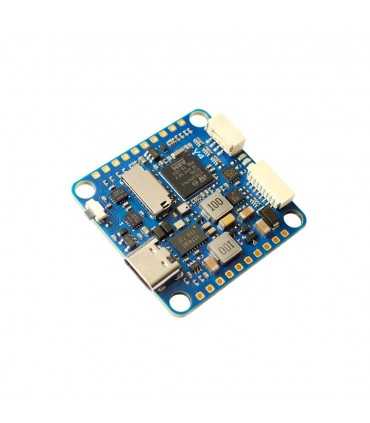

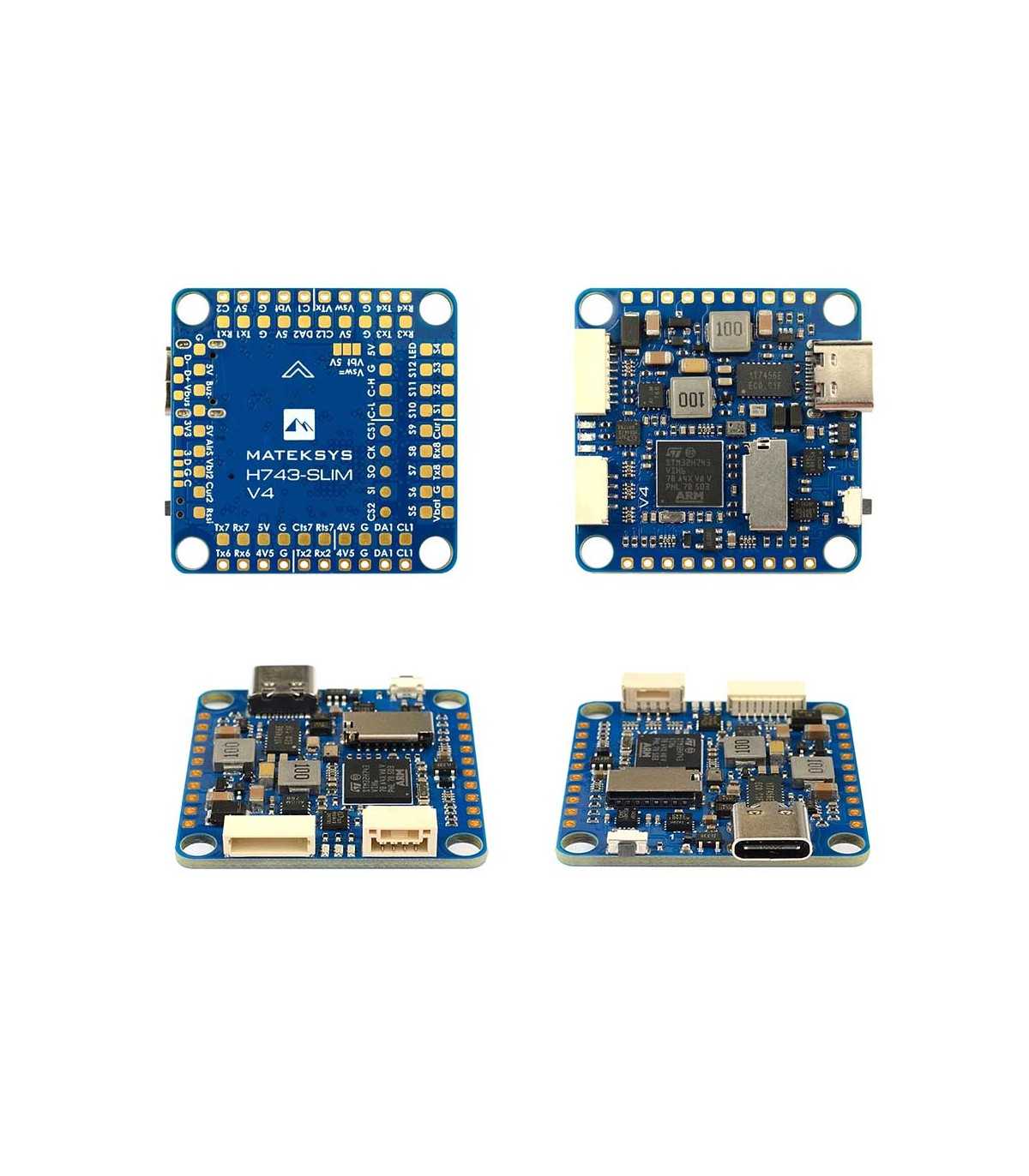

Польотний Контролер Matek Flight Controller H743-SLIM V4

Matek Flight Controller H743-SLIM V4 польотний контролер для дронрейсингу та FPV дронів

Специфікація:

• MCU: STM32H743VIH6, 480 МГц, 1 МБ оперативної пам'яті, 2 МБ флеш-пам'яті
• IMU: Подвійний ICM42688P
• База даних: DPS368
• OSD: AT7456E (SPI2)
• Blackbox: Роз'єм для карти MicroSD

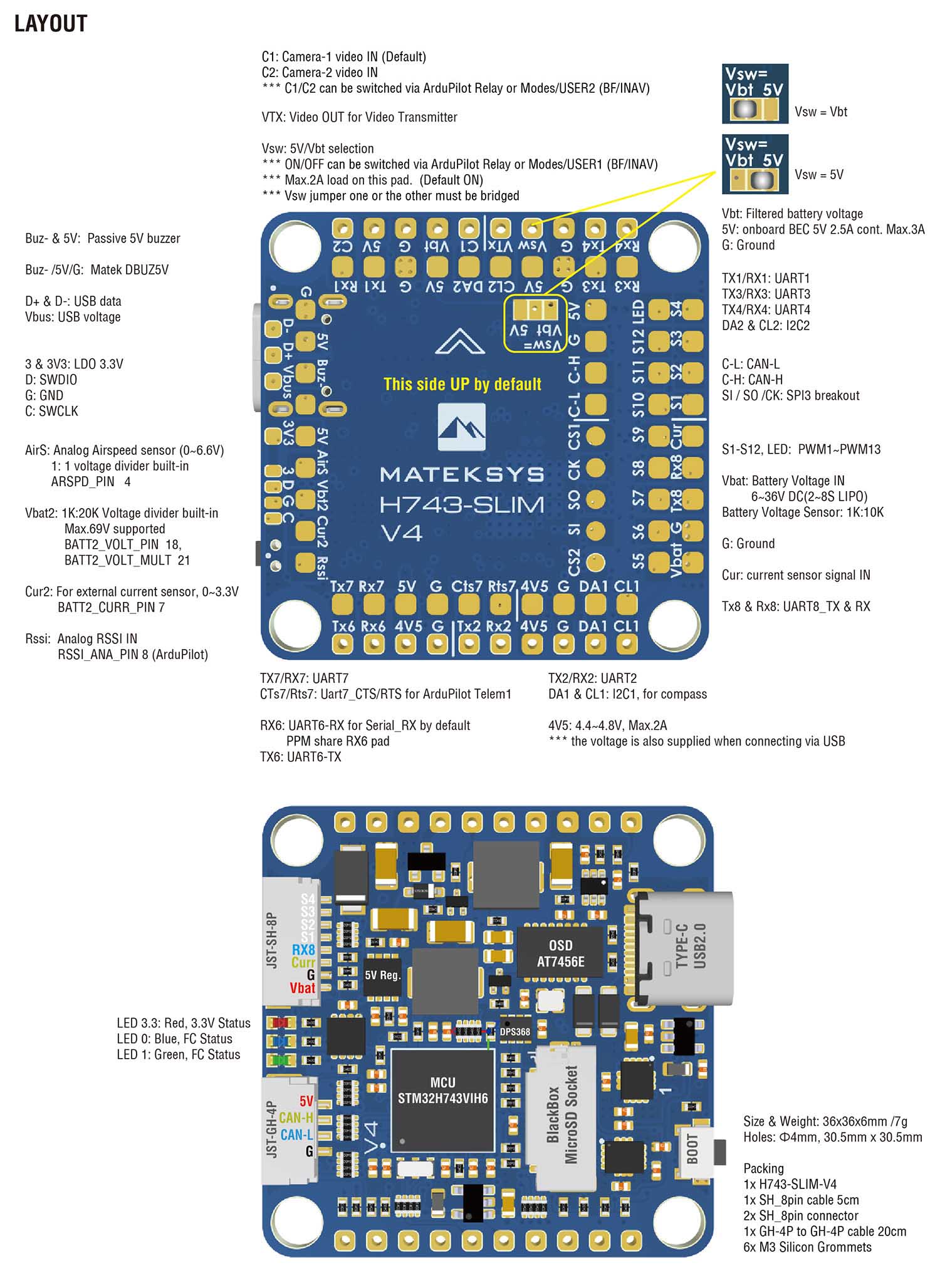

• 7x UART (1, 2, 3, 4, 6, 7, 8) з вбудованою інверсією.
• 13 ШІМ-виходів (включаючи світлодіодну панель)
• 2 I2C
• 1 CAN
• 6 АЦП (VBAT, струм, RSSI, аналоговий AirSpeed, Vbat2, Cur2)
• 3 світлодіоди для стану FC (синій, червоний) та індикатор 3.3V (червоний)
• 1 SPI3 роз'єм
• USB Type-C (USB2.0)
• 1 8-контактний роз'єм JST-SH1.0 (Vbat/G/Curr/Rx8/S1/S2/S3/S4)

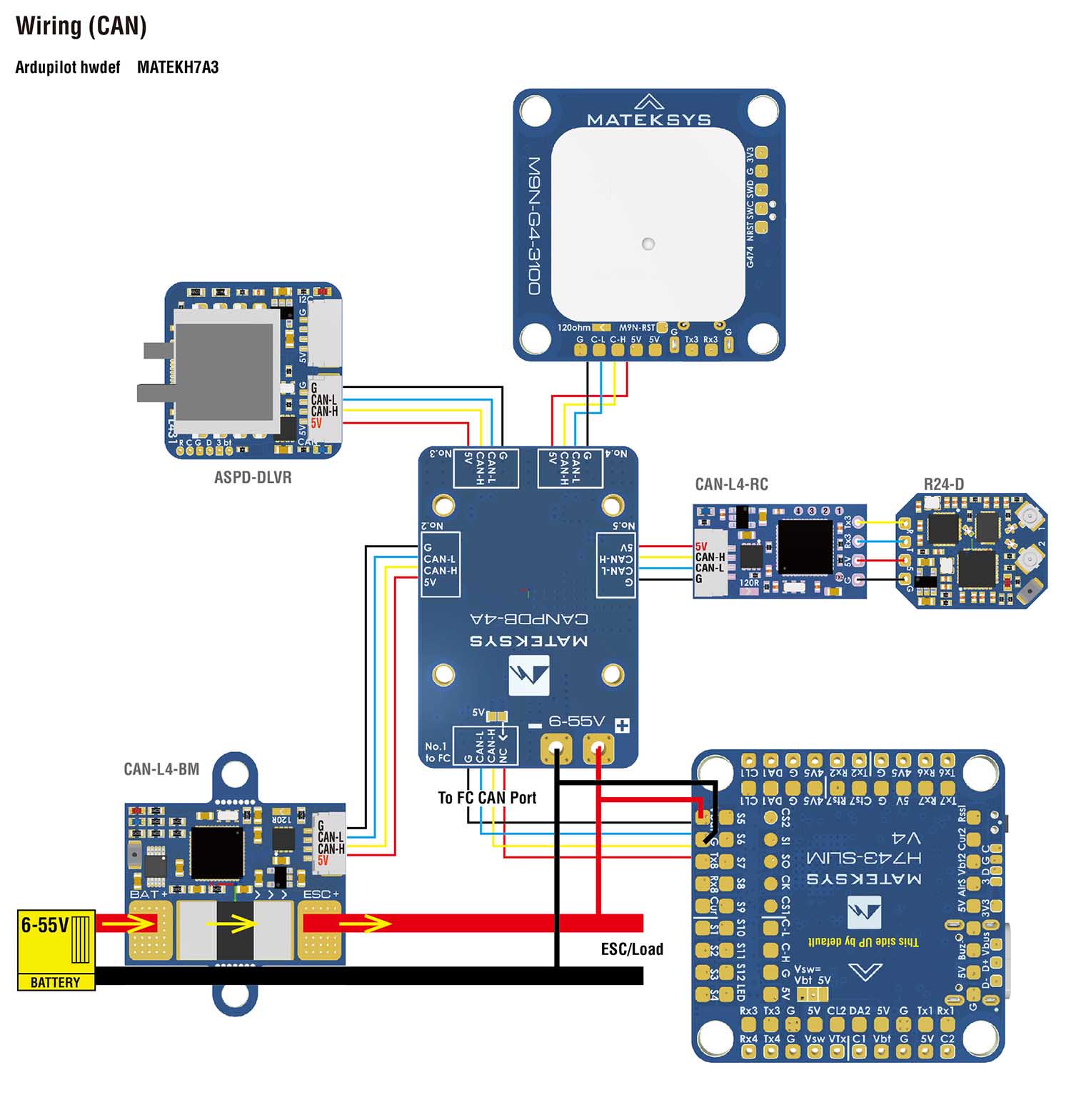

• 1 4-контактний роз'єм JST-GH (5V/CAN-H/CAN-L/G)
• Перемикач подвійних входів камери
• Перемикач живлення 5V 0r Vbat(2A) з фільтром
• Екранне меню DJI FPV підтримується будь-яким запасним UART
• Вхід Vbat: 6~36V (2~8S LiPo) із захистом TVS
• BEC: 5V 2.5A безперервно (Макс. 3A)
• LDO 3.3V: Макс. 200mA
• Фільтрований вихід VBat 2A для VTx та камери
• Вбудованого датчика струму немає
• Контактна площадка АЦП Vbat2 підтримує макс. 69V (дільник напруги: 1K:20K)
• Статична потужність: 200mA@5V з Betaflight, 150mA@5V з ArduPilot
• ArduPilot: MATEKH743
• BetaFlight: MATEKH743
• INAV: MATEKH743
• Кріплення: 30.5 x 30.5mm, Φ4mm з люверсами Φ3mm
• Розміри: 36 x 36 x 5 мм
• Вага: 7g

Комплектація:

1 x H743-SLIM-V4
6 x Силіконові люверси M4 - M3
1 x Кабель JST-SH1.0_8pin, 5 см
2 x Роз'єми JST-SH1.0_8pin
1 x Кабель JST-GH-4P - JST-GH-4P для порту CAN, 20 см
