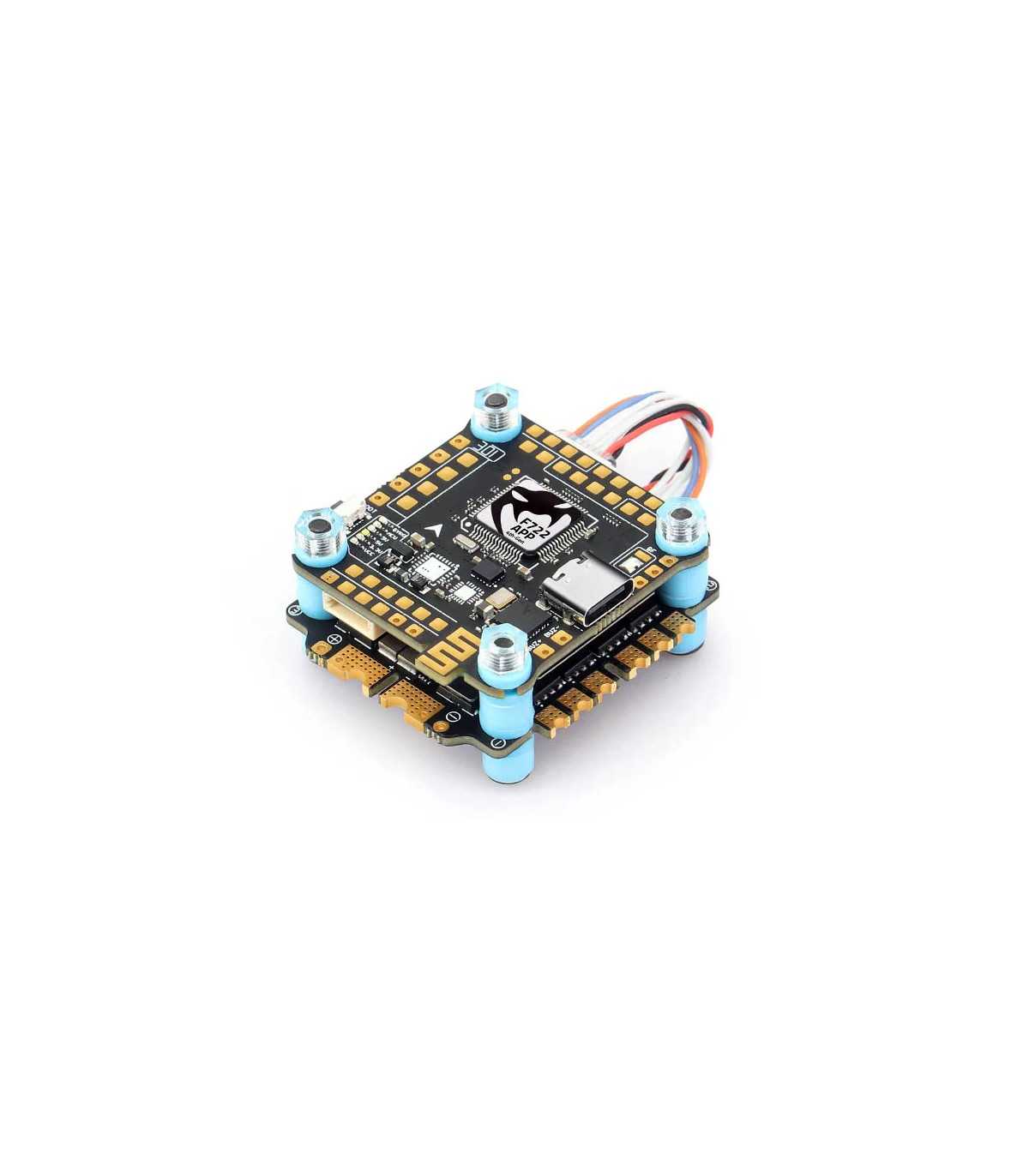

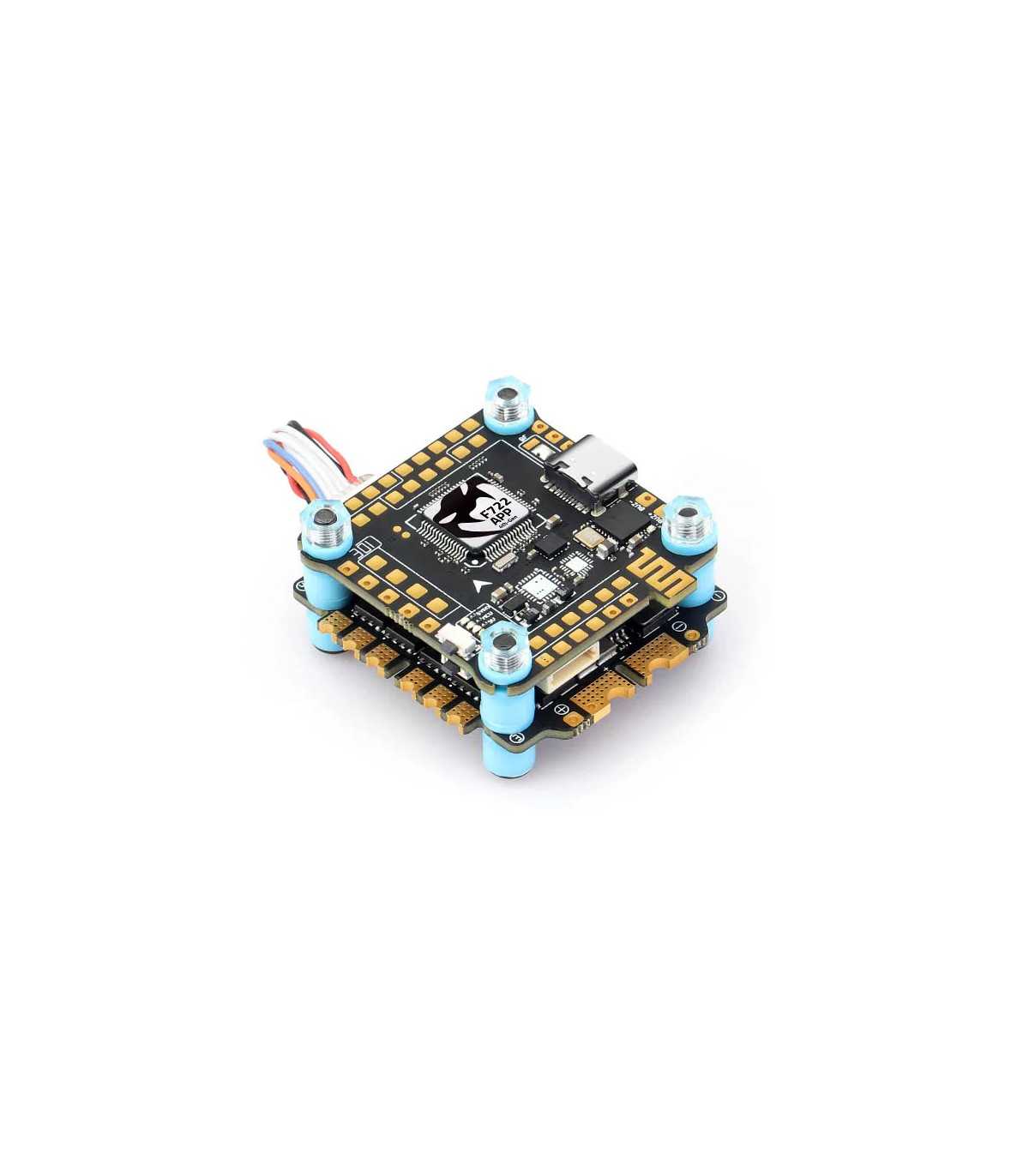

Політний стек Mamba MK4 F722 F65A_128K 3-6S Flight Controller Stack

Mamba MK4 F722 ICM42688P F65A_128K 3-6S Flight Controller Stack політний стек

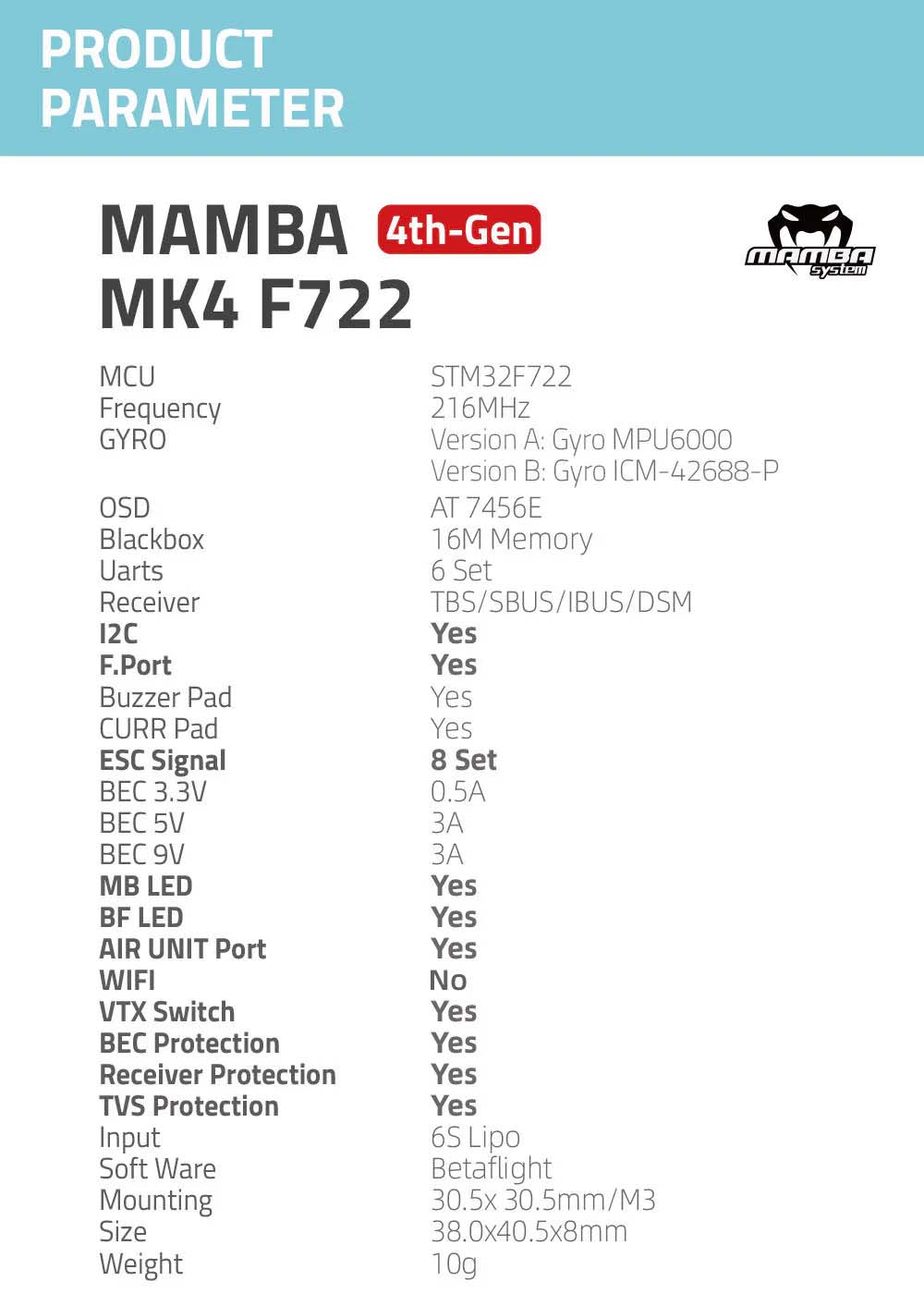

Специфікація:

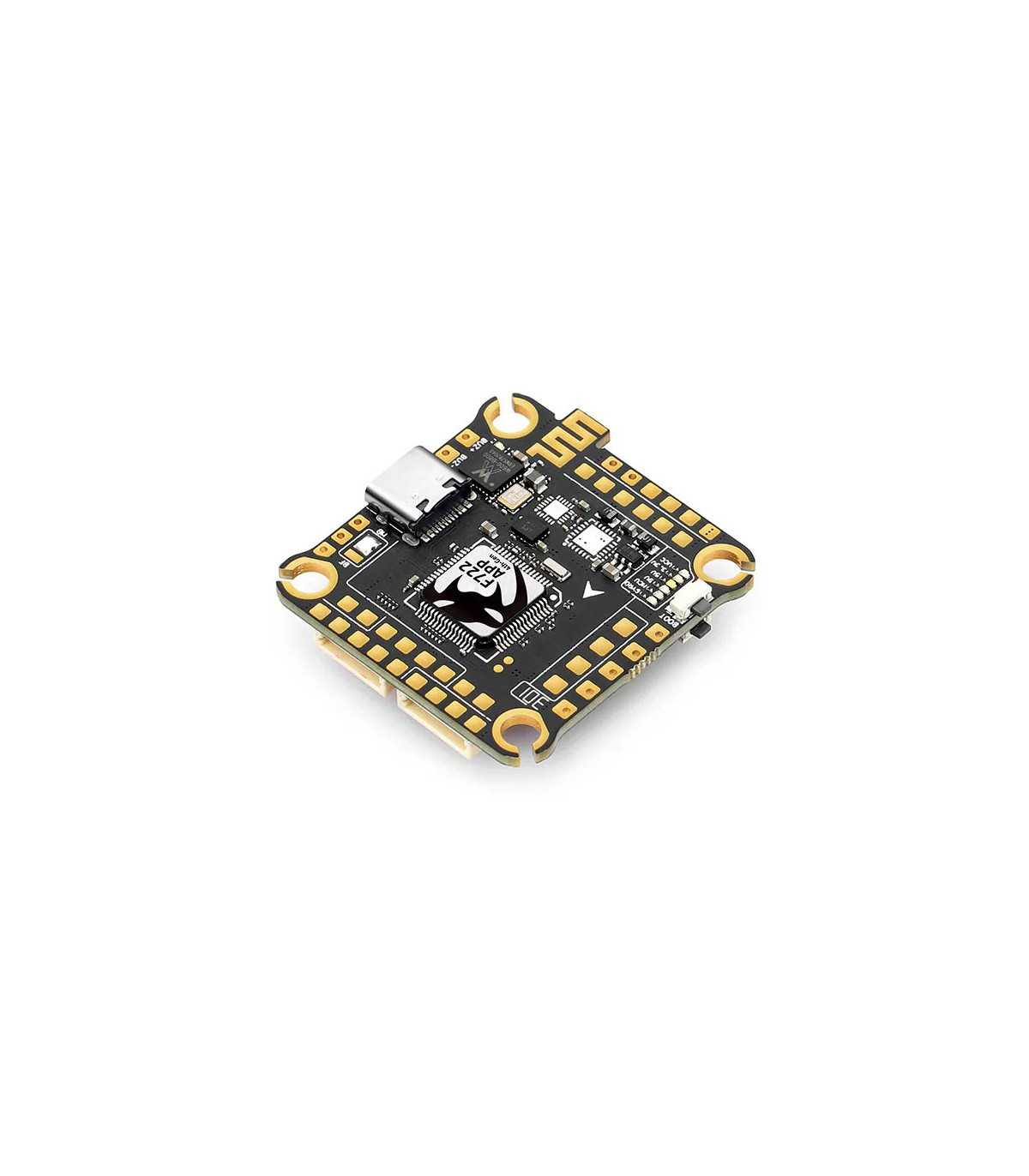

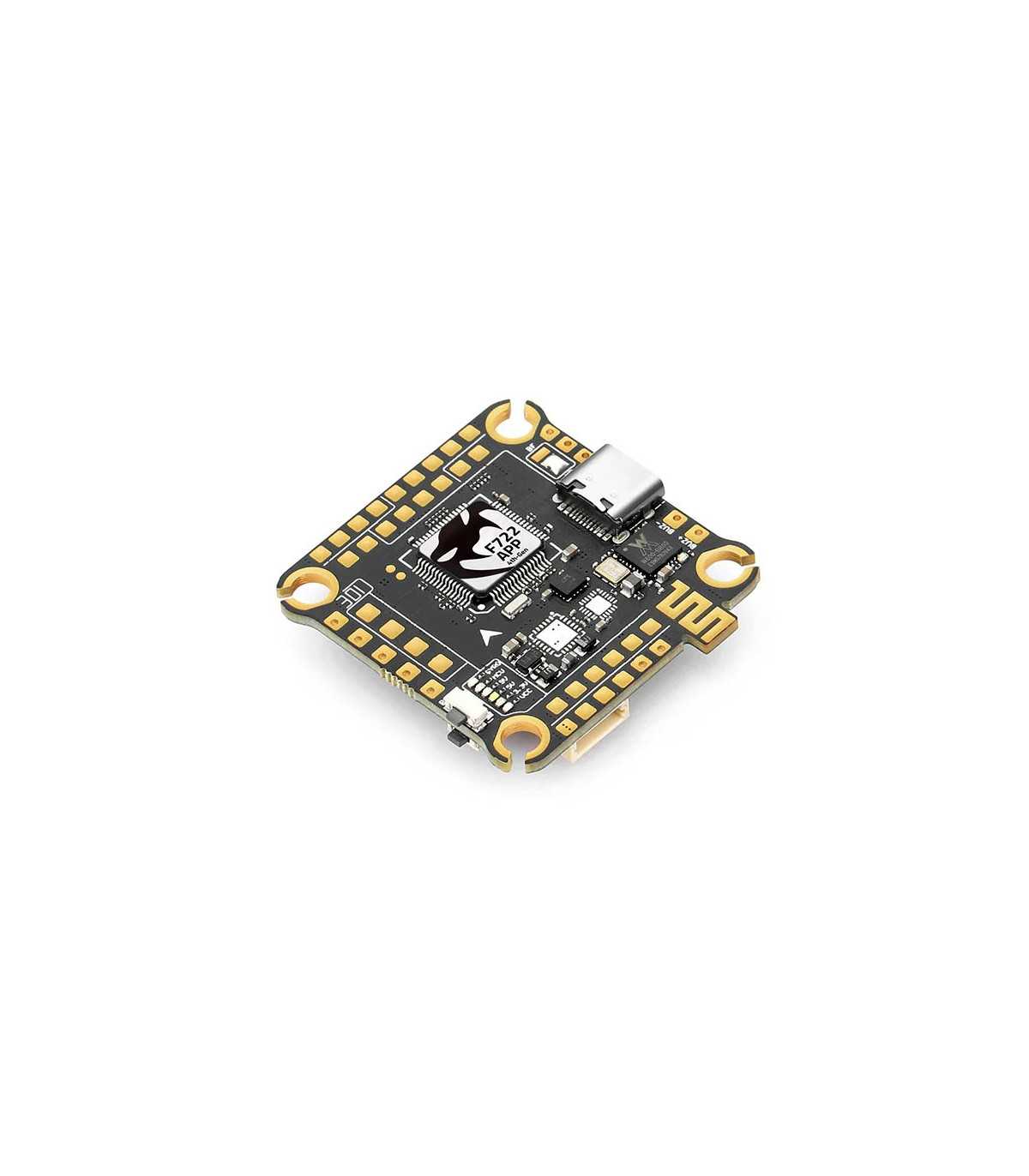

• Назва продукту: Mamba MK4 F722 APP Flight Controller
• MCU: 216 МГц STM32F722RET6 32BIT
• IMU: ICM42688P
• Барометр: SPL06
• OSD: BF OSD AT7456E
• Blacbox: 16 МБ
• Захист приймача: так
• WIFI: Ні
• Програмне забезпечення: Betaflight
• Захист BEC: так
• Захист TVS: Так
• AIR UNIT Port: так
• Сигнал ESC: 8 набір
• Зумер: так
• Перемикач VTX: так
• BEC 3,3 В: 0,5 А
• CURR Pad: Так
• Вхід: 6S Lipo
• MB LED: Так
• BF LED: так
• Uarts: 6
• BEC 9V: 3A
• BEC 5: 3A
• F.Port: Так
• 12C: Так
• Монтаж: 30,5 х 30,5мм / м3
• Розмір: 38,0х40,5х8 мм
• Вага: 10г

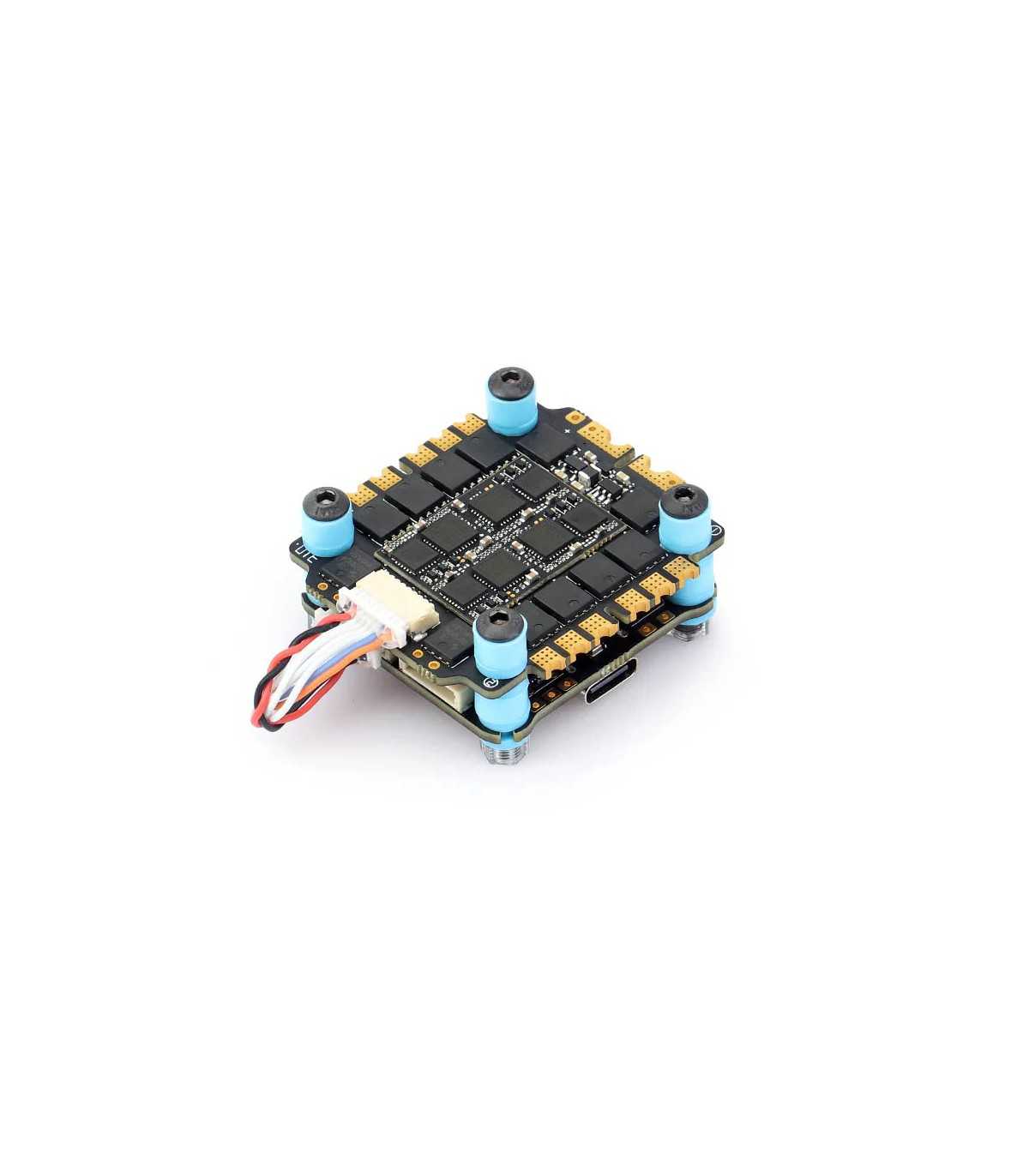

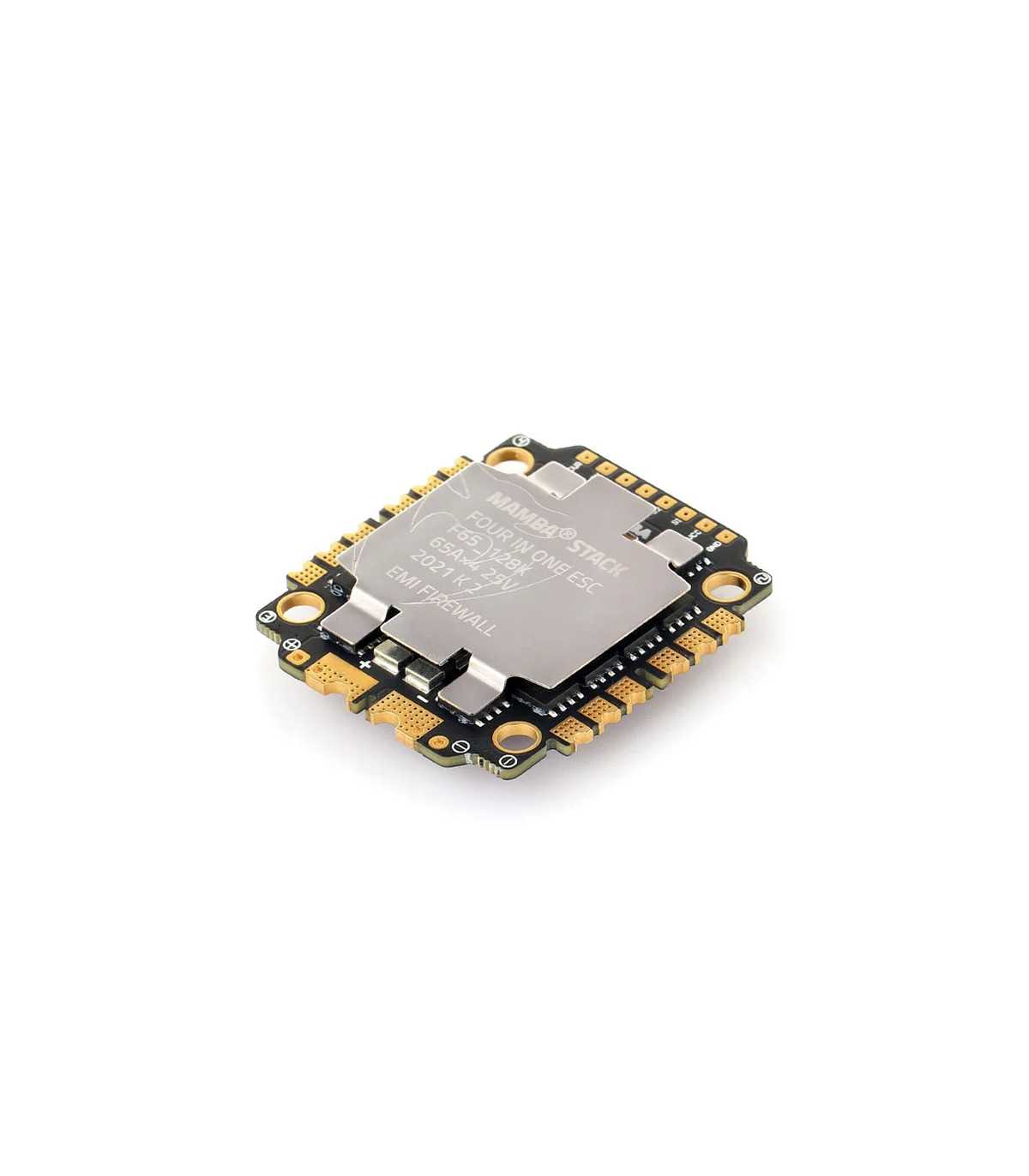

• Назва продукту: Mamba F55_128K BL32 4IN1 ESC
• Постійний струм: 65А
• Піковий струм: 75А (10 секунд)
• Вхідна напруга: 3-6S
• Прошивка: BLHeli_32 MAMBA F65_128K
• Підтримка DShot 300/600/1200
• PWM:24~128K
• Захист TVS: Так
• Датчик струму: ТАК
• Розмір: 45,0 × 41,0 × 6,5 мм
• Монтажні отвори: 30.5x30.5mm (M3)
• Вага: 15г

Комплектація:

1 x Mamba MK4 F722 ICM42688P Flight Controller
1 x Mamba F65_128K BL32 4IN1 ESC
1 x 35V 1500uF Low ESR Конденсатор
10 x M3*4 мм силіконові демпферів (для FC)
10 x M3*4 мм силіконові втулки (для ESC)
2 x SH 1,0 мм контактний кабель (для підключення FC-ESC)
5 х гайка M3 пластикова
5 х гвинт з вуглецевої сталі M3*25 мм з внутрішнім шестигранником
1 x кабель DJI 6pin
1 x кабель живлення XT60
1 x роз'єм XT60
1 x Інструкція

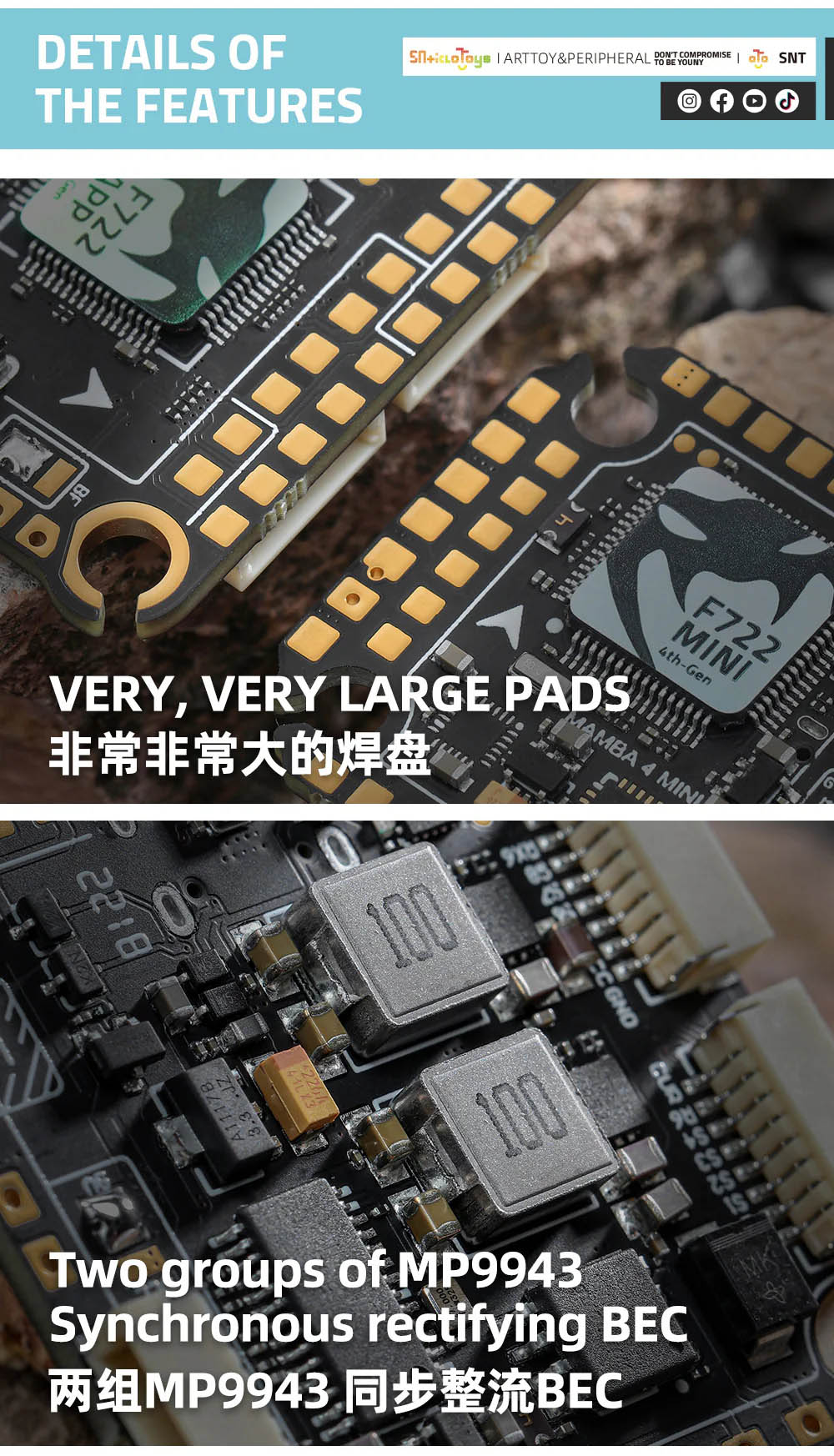

Однією з практичних переваг Mamba MK4 F722 є збільшений розмір паяльних майданчиків. Вони спрощують пайку проводів під час складання та обслуговування FPV-дрона. На платі також використано дві групи синхронних BEC на MP9943 для ефективного перетворення та стабілізації живлення підключеної електроніки.

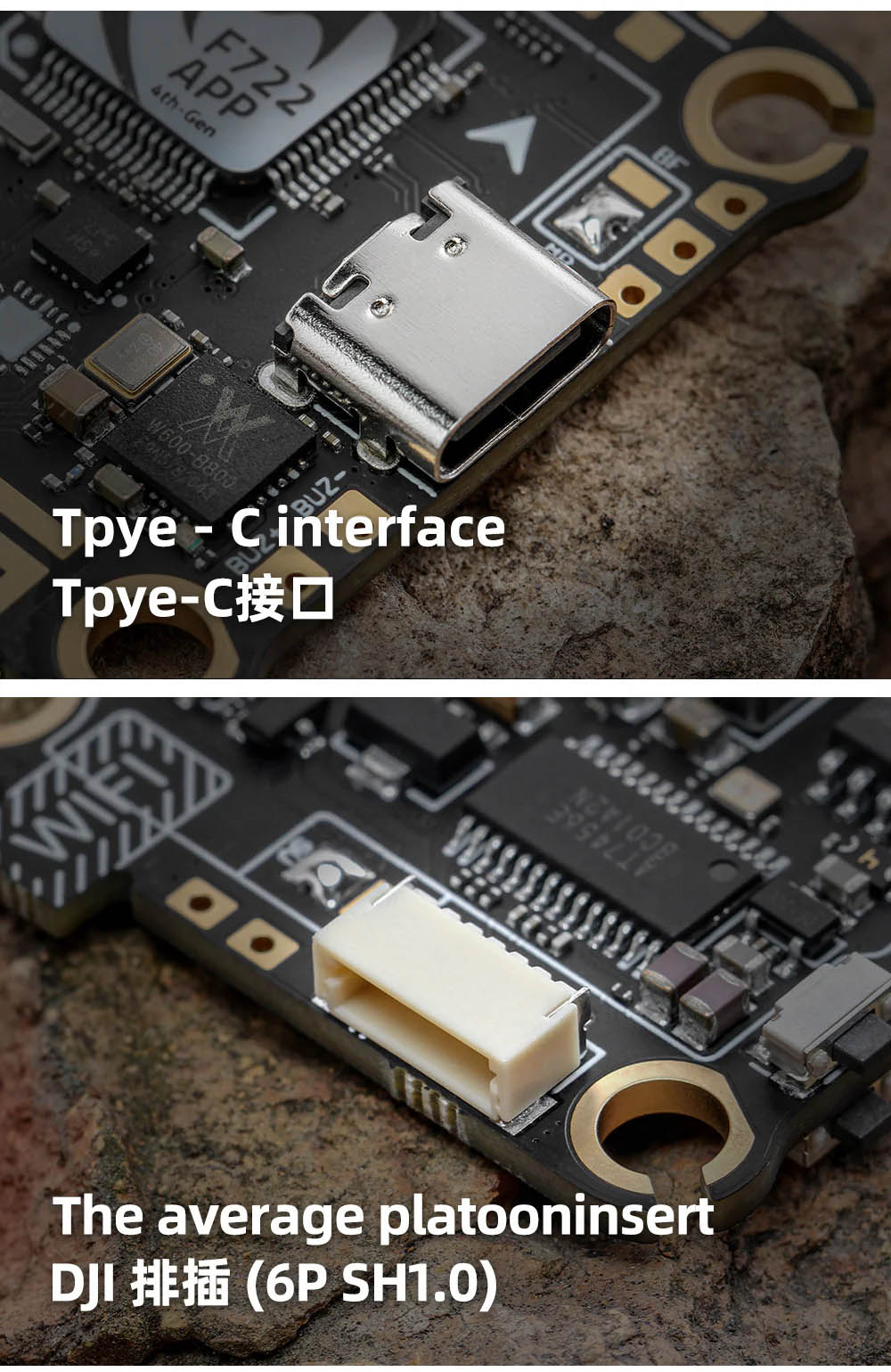

Для зручного підключення та налаштування польотного контролера передбачено сучасний USB Type-C. Окремий 6-контактний роз'єм SH1.0 призначений для підключення DJI Air Unit, що дозволяє акуратно інтегрувати цифрову відеосистему в збірку.

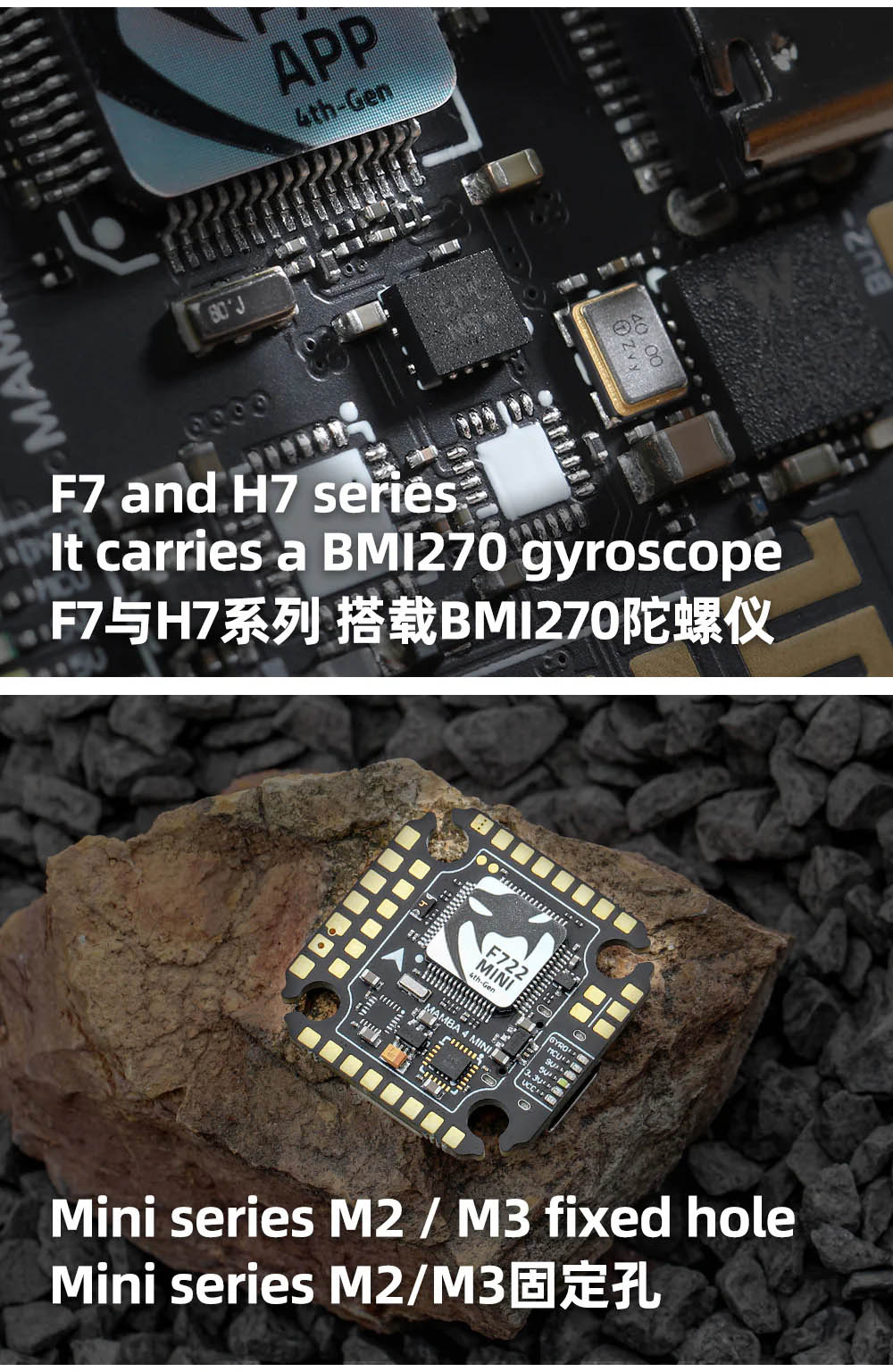

На крупному плані добре видно апаратну частину контролера та компоненти серії F7. Виробник також демонструє встановлений на платі гіроскоп і універсальні монтажні отвори M2/M3, завдяки яким контролер можна використовувати з різними варіантами кріплення.

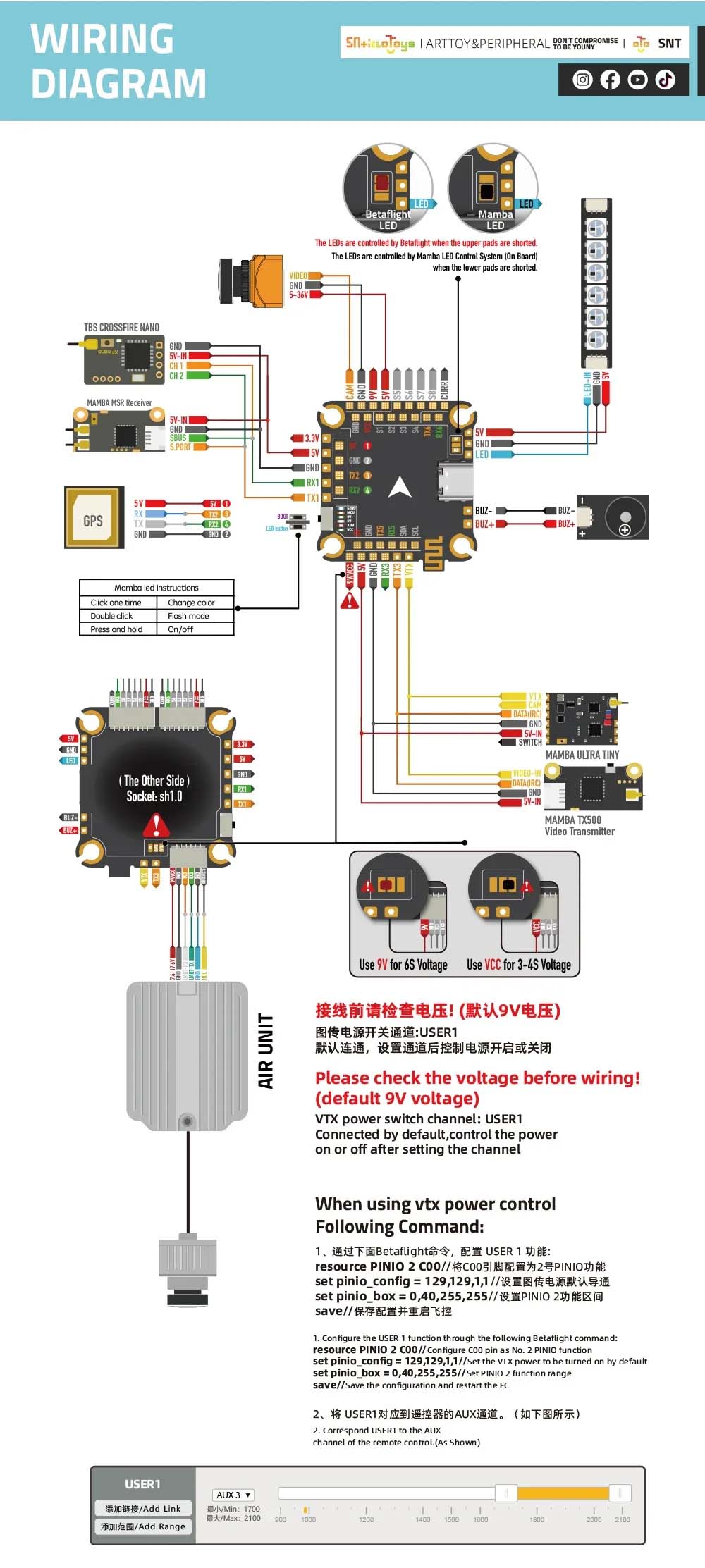

Докладна схема підключення допомагає швидко зорієнтуватися під час складання дрона. На ній показані варіанти підключення TBS Crossfire, приймачів, GPS, LED, зумера, VTX та DJI Air Unit, а також лінії живлення і керування відеопередавачем.

Mamba MK4 F722 поєднує продуктивний STM32F722 з тактовою частотою 216 МГц, 16 МБ пам'яті Blackbox та шість UART для підключення додаткової електроніки. Також передбачені F.Port, I2C, Buzzer, CURR Pad, 8 виходів сигналу ESC та окремий AIR UNIT Port.
