Детальніше про оплатуMatek AP_Periph CAN Digital Power Monitor, CAN-L4-BM цифровий монітор потужності
Особливості:
CAN-L4-BM — це надточний цифровий монітор потужності, заснований на прошивці TI INA239 та ArudPilot AP_Periph.
Опір цього провідного шляху зазвичай становить 200 мкОм, що забезпечує низькі втрати потужності в застосуванні.
Завдяки цьому пристрою, який не потребує калібрування, контролер польоту, що підтримує протокол DroneCAN, може легко отримувати точні показники струму та напруги через шину CAN.
Специфікація:
- Мікроконтролер: STM32L431xC, 256 КБ флеш-пам'яті
- INA239 85-V, 16-біт, високоточний монітор живлення з інтерфейсом SPI
- Вхід вимірювання напруги батареї: 0~85 В
- Діапазон вимірювання струму: 0~204,8 А
- Струм навантаження на резистор вимірювання струму: 150 А (безперервний), 204,8 А (імпульсний)
- Точність вимірювання напруги: ± 0,1%
- Точність вимірювання струму: ± 2%
Інтерфейс
- CAN, протокол DroneCAN
- UART2, запасний, DFU
- ST налагодження, SWCLK та SWDIO
Світлодіоди
- Синій, швидко блимає, завантаження
- Синій, повільно блимає, працює
- Червоний, індикатор 3,3 В
- Живлення для плати CAN-L4-BM: 4,5~5,5 В при 5 В контакт/контакт
- Споживана потужність: 10 мА
- Робочі температури: -40~85 °C
Фізичні характеристики

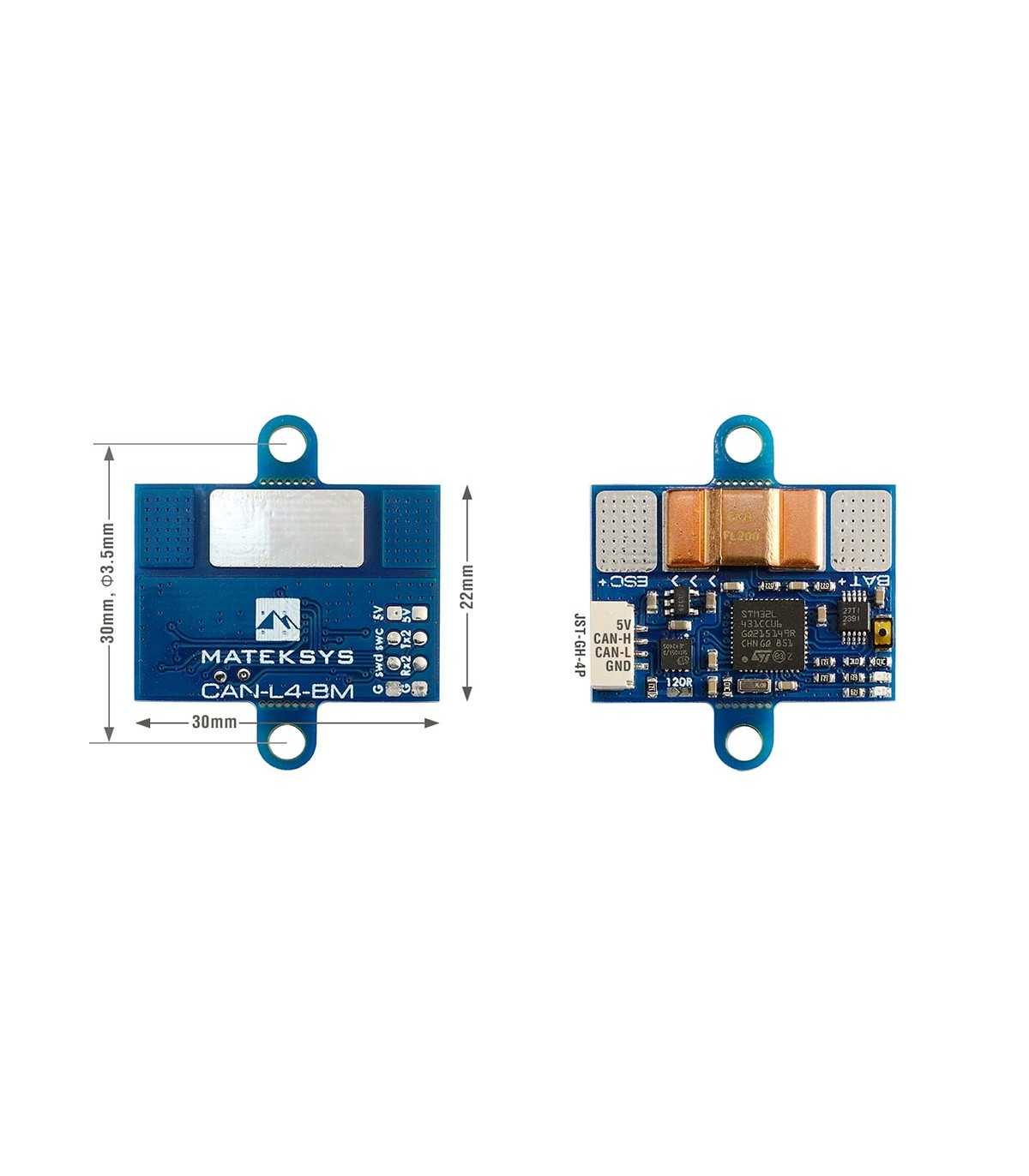

- Розмір плати: 30 мм*22 мм*3 мм. 4 г
- 3D-файл: CAN-L4-BM_STEP.zip
Прошивка
- ArduPilot AP_Periph MatekL431-BattMon
- Оновлення через інструмент графічного інтерфейсу DroneCAN
Параметри

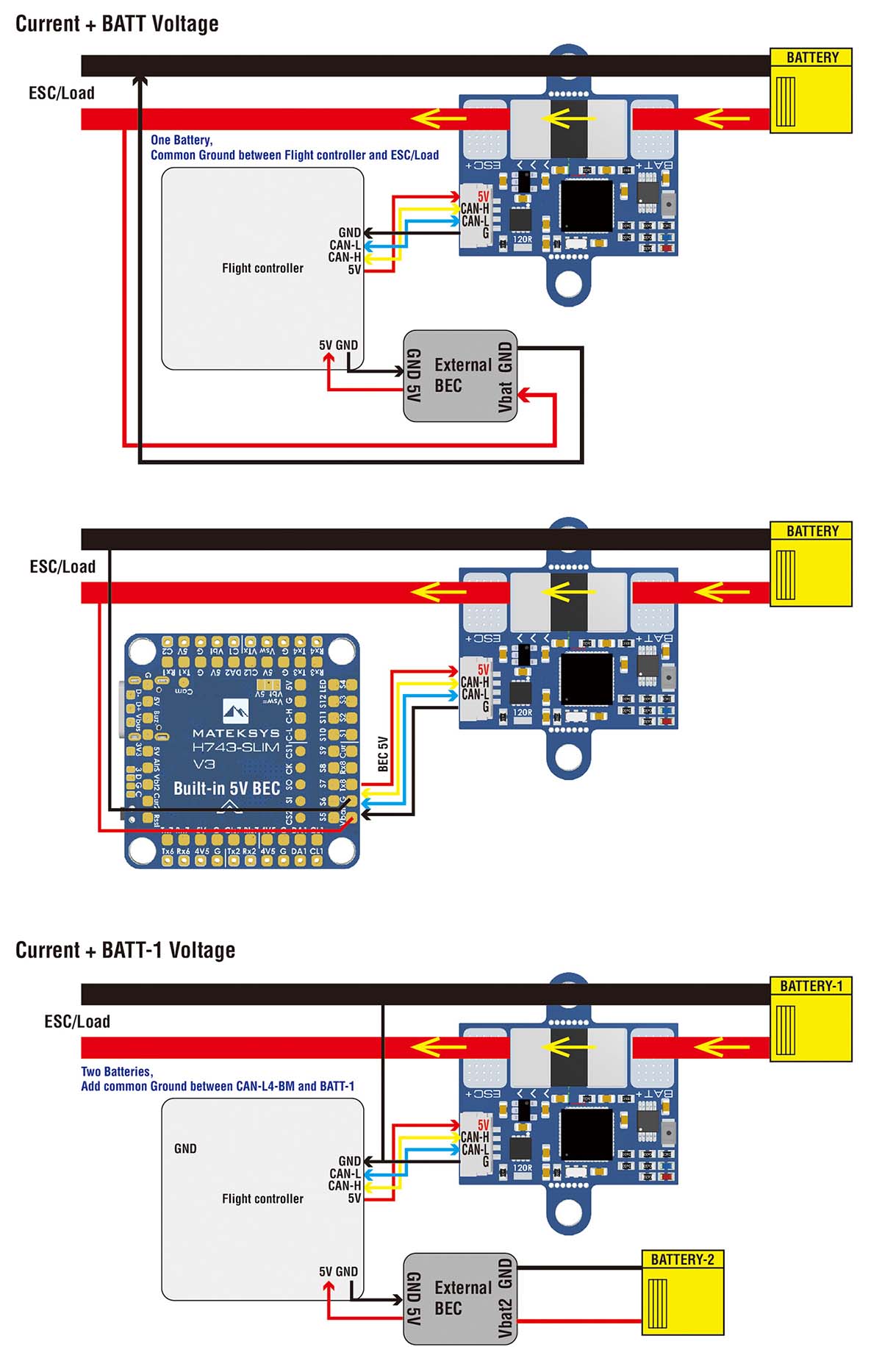

- CAN_P1_DRIVER = 1, якщо підключено до порту CAN bus1 або CAN_P2_DRIVER = 1, якщо підключено до порту CAN bus2
- BATTx_MONITOR = 8 (DroneCAN-BatteryInfo)
- BATTx_OPTIONS = 1
Поради:
- Великий контакт знизу — це неактивний контакт. На ньому немає жодного електронного компонента.

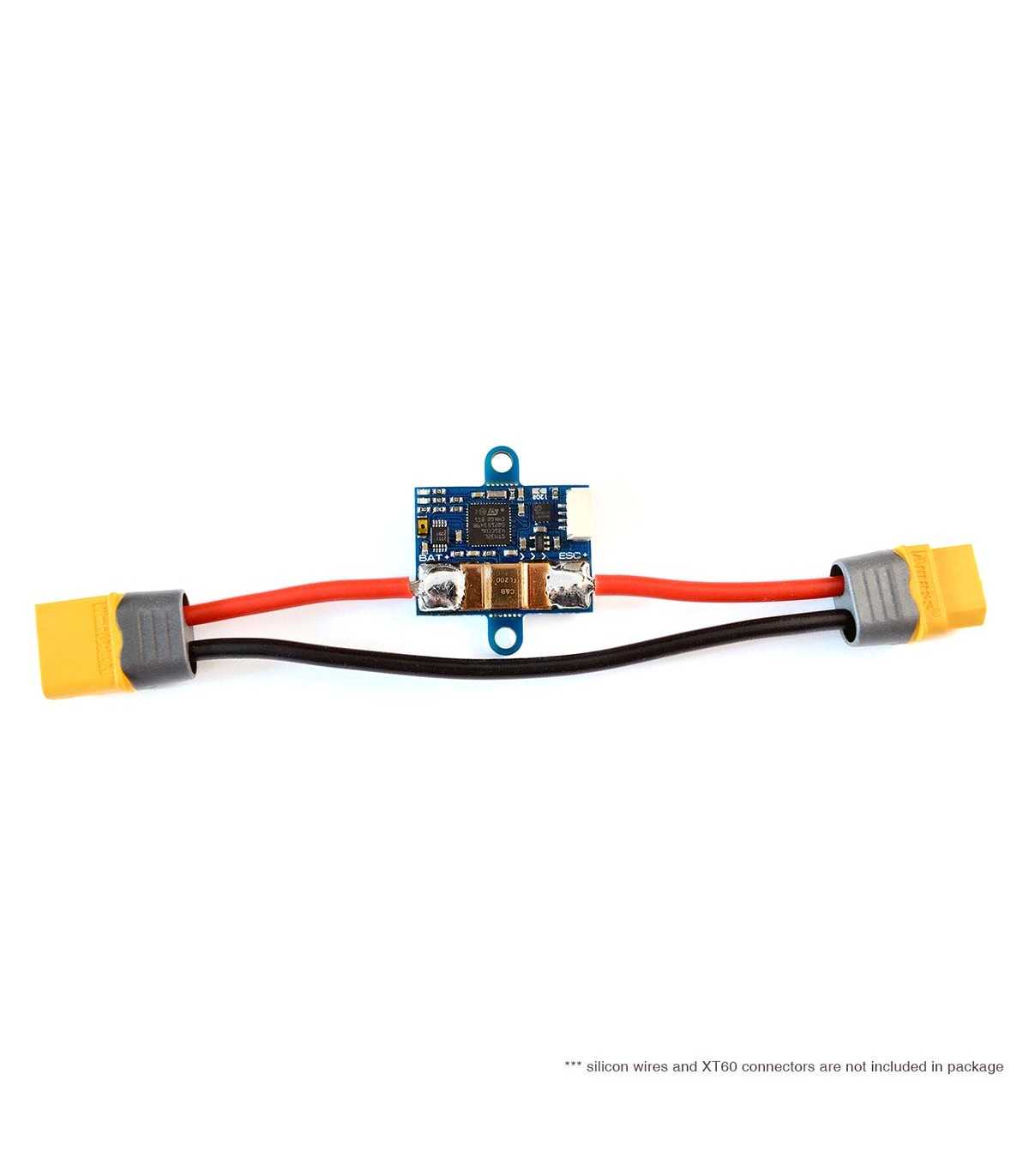

- Припаяйте позитивні дроти якомога ближче до обох боків резистора вимірювання струму.
- 2 вушка для кріплення можна відрізати, якщо вони вам не потрібні.
- Якщо дроти CAN занадто довгі, перемкніть перемичку «120R».
Комплектація:

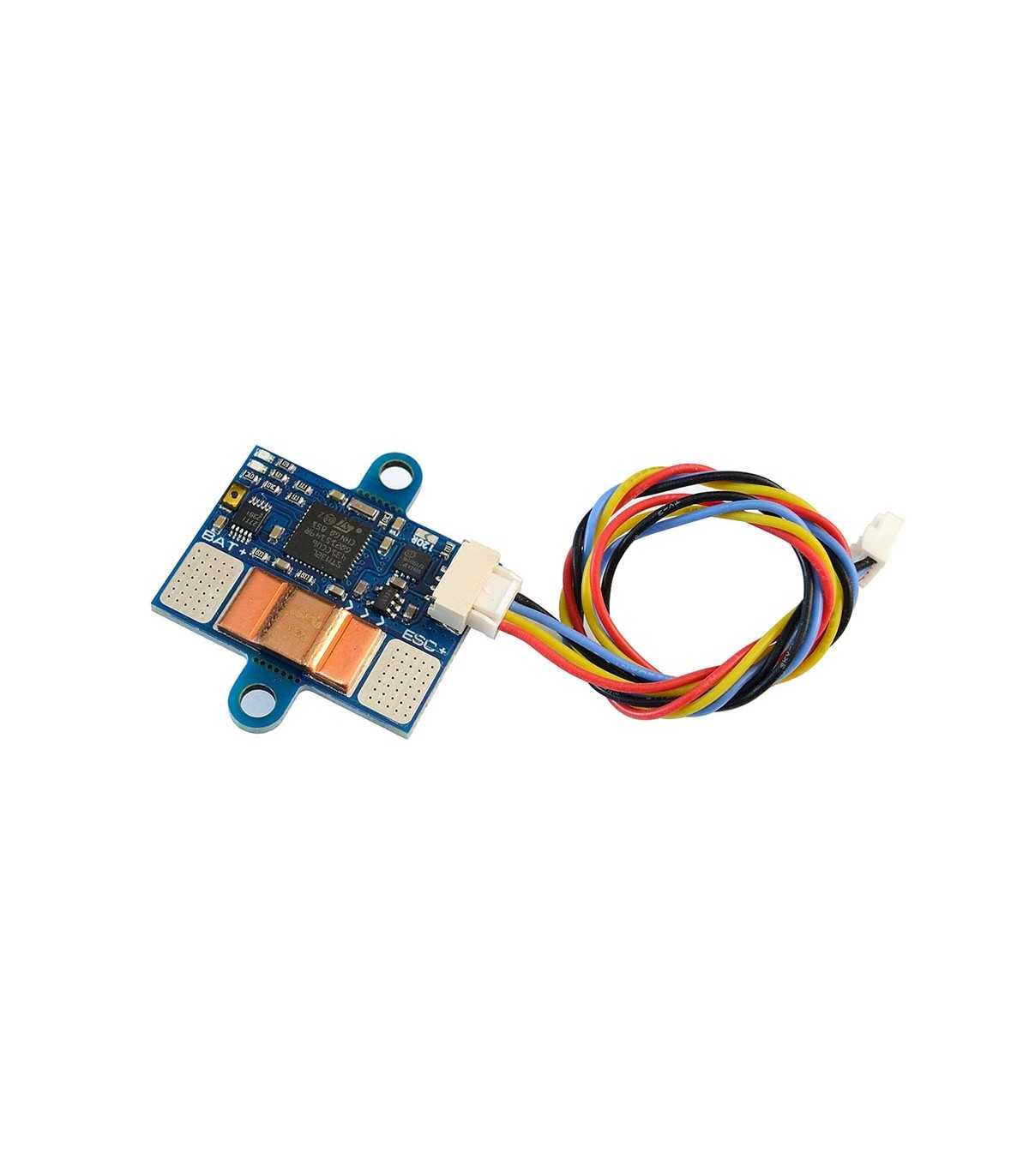

1 x цифровий монітор потужності Matek AP_Periph CAN Digital Power Monitor, CAN-L4-BM
1 x силіконовий дріт JST-GH-4P до JST-GH-4P 20 см
