Польотний контролер NewBeeDrone Hummingbird 305 Flight Controller

NewBeeDrone Hummingbird 305 Flight Controller F722 ICM42688 with Diversity ELRS 2.4 Receiver 30x30 v1.1 польотний контролер для дронрейсингу та FPV дронів

Особливості:

Політний контролер Hummingbird 305 F722 ICM42688 з диверсифікованим приймачем ELRS 2.4 30x30 v1.1 - це високопродуктивний контролер, розроблений спеціально для 5-дюймових і більших моделей, що пропонує передові технології обробки даних, інтегрований диверсифікований приймач ExpressRS.

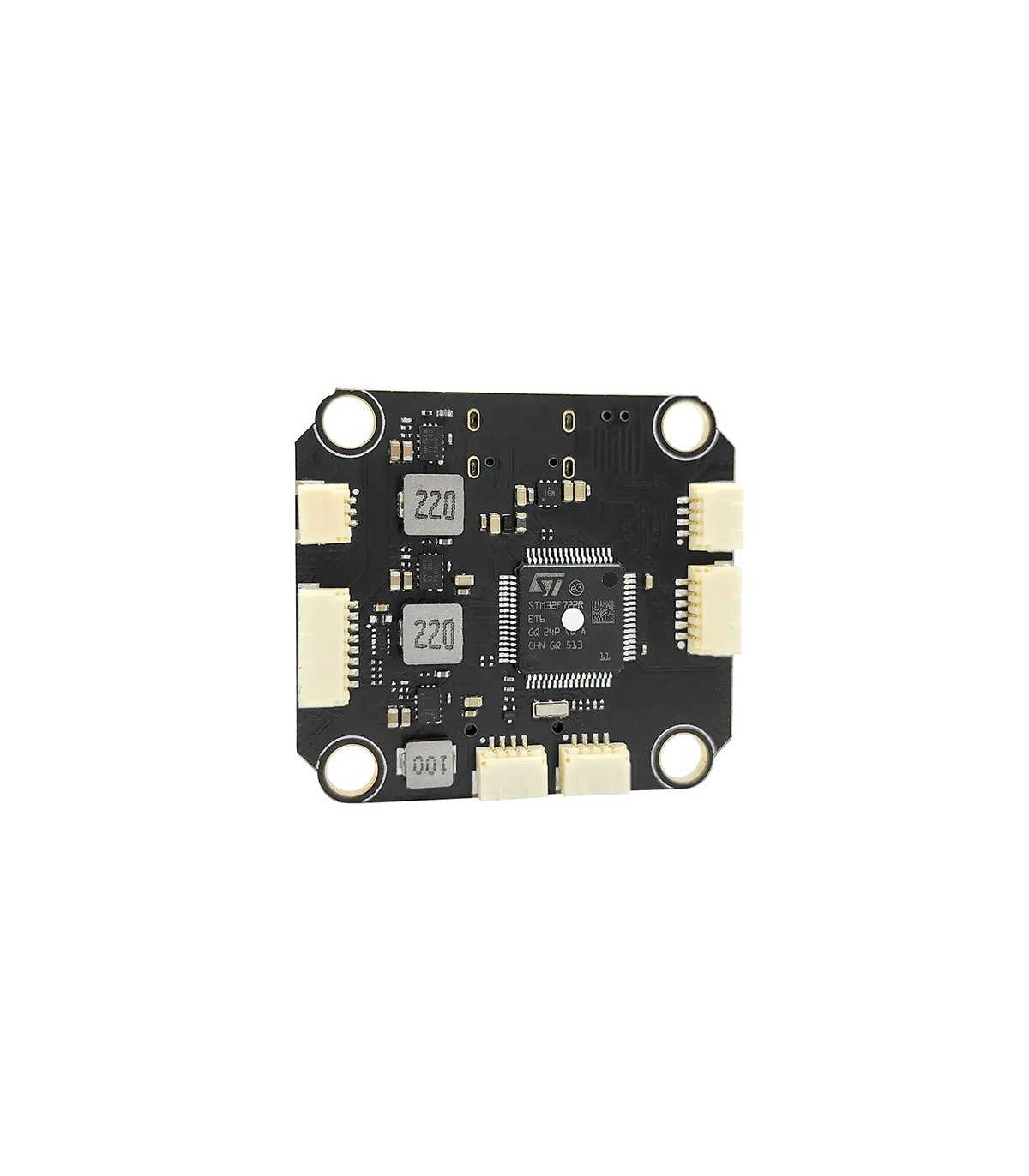

В основі плати лежить мікроконтролер STM32F722, що працює на частоті 216 МГц, що забезпечує виняткову швидкість відгуку складних алгоритмів управління. У парі з рекомендованим у галузі гіроскопом ICM-42688, що живиться від власного незалежного LDO, польотний контролер забезпечує надчистий прийом сигналу та мінімальний рівень шуму.

Розроблена з трьома незалежними BEC – 10 В 2 А та двома 5 В 2 А – плата забезпечує стабільне та надійне живлення для вашого HD VTX, GPS, світлодіодів та інших периферійних пристроїв. Вона також включає високоточний Барометр SPL06-001 і генератор TCXO забезпечують поліпшену фіксацію GPS і стабільні показання датчиків в екстремальних умовах.

Однією з головних переваг є вбудований 2,4 ГГц ExpressLRS Diversity Receiver з двома антенами та вбудованим підсилювачем LNA. Насолоджуйтесь виключно високою якістю зв'язку із системою керування, зменшеною затримкою, максимальною цілісністю сигналу та меншою кількістю дротів.

Незалежно від того, використовуєте аналогову або цифрову систему управління, Hummingbird 305 забезпечить вам все необхідне. Користувачі аналогової системи оцінять вбудований чіп NBD7456 для OSD, а користувачі цифрової системи підтримку Plug-and-Play для систем DJI FPV через UART4.

• Мікроконтролер STM32F722 @ 216 МГц
• Гіроскоп ICM-42688 з виділеним LDO
• Потрійний незалежний BEC: 10 В 2 А + 5 В 2 А x2
• Вбудований рознесений приймач ExpressLRS 2,4 ГГц з генератором TCXO та роз'ємом MHF3
• Цільове ім'я прошивки (NewBeeDrone Diversity 2.4Ghz RX V2)
• Барометр SPL06-001
• Аналогове екранне меню через вбудований чіп NBD7456

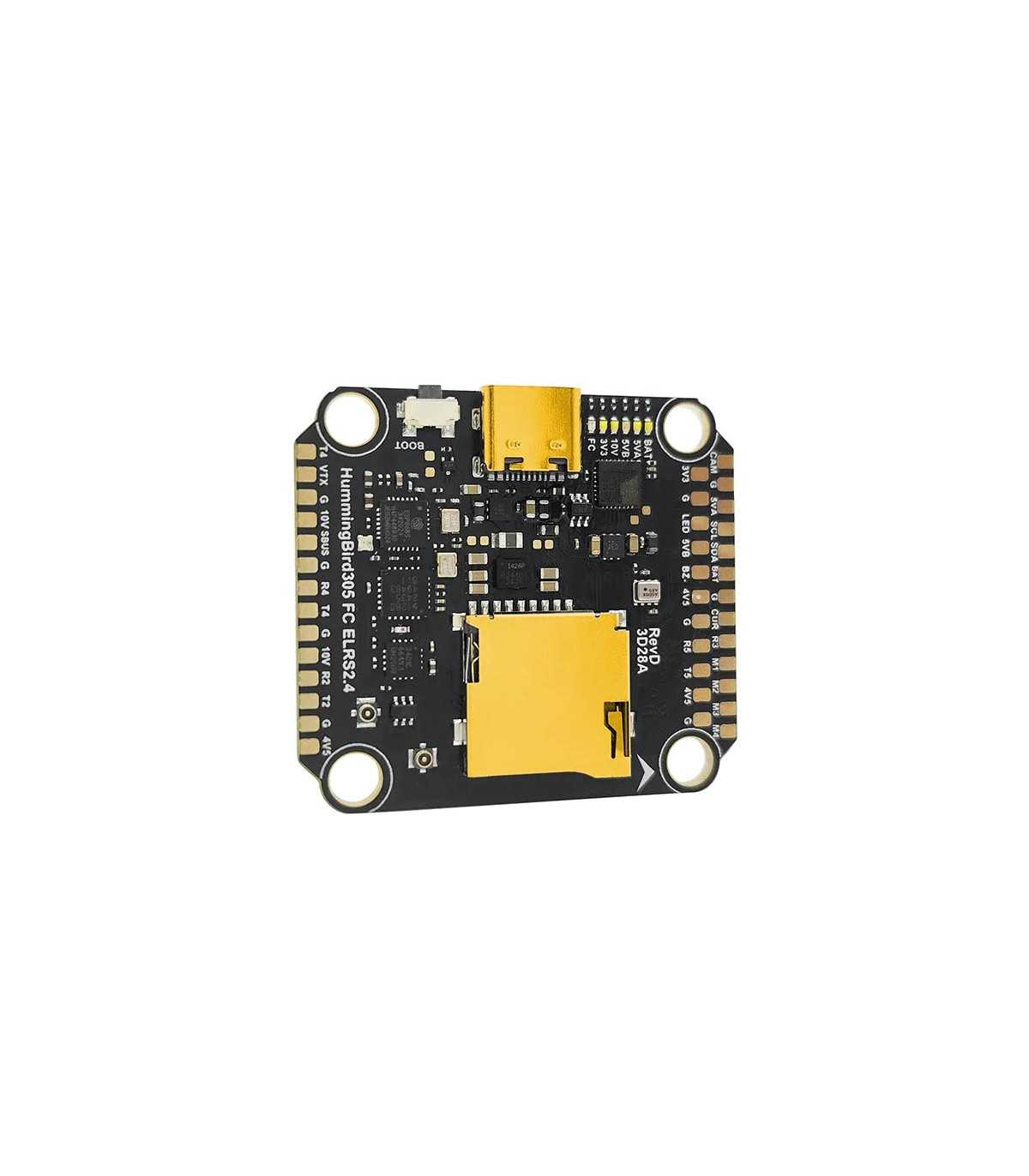

• Слот для картки SD для запису даних Blackbox
• 4 порти UART + 1 порт I2C для розширення можливостей підключення
• Підготовлені майданчики для світлодіодів та зумера
• Доступна площадка з живленням від USB 4,5 В
• На платі є аналогові відеовходи/виходи
• Підтримує прошивки Betaflight та iNAV

Специфікація:

• Політний контролер: Hummingbird 305
• Мікроконтролер (MCU): STM32F722, частота 216 МГц
• Вбудований приймач: ExpressLRS 2,4 ГГц (Diversity) з термокомпенсованим кварцовим генератором (TCXO), двома антенами та підсилювачем LNA
• Назва прошивки (target): NewBeeDrone Diversity 2.4Ghz RX V2
• Гіроскоп: ICM-42688 з незалежним стабілізатором LDO (використання зовнішнього тактового сигналу для вибірки BF4.6 знижує шум гіроскопа і підвищує стабільність)
• Барометр: SPL06-001
• Слот для картки SD (Blackbox): підтримка MicroSD Class 10 об'ємом до 32 ГБ (для запису Blackbox використовується 4 ГБ); файлова система FAT32
• Підтримка прошивок Betaflight та iNAV
• Виходи BEC: 10 В/2 А та два виходи 5 В/2 А
• Підтримка аналогових та цифрових відеопередавачів (VTX): DJI, HDZero, Walksnail
• Монтажні отвори: 30,5 x 30,5 мм
• Нанопокриття плати: Так

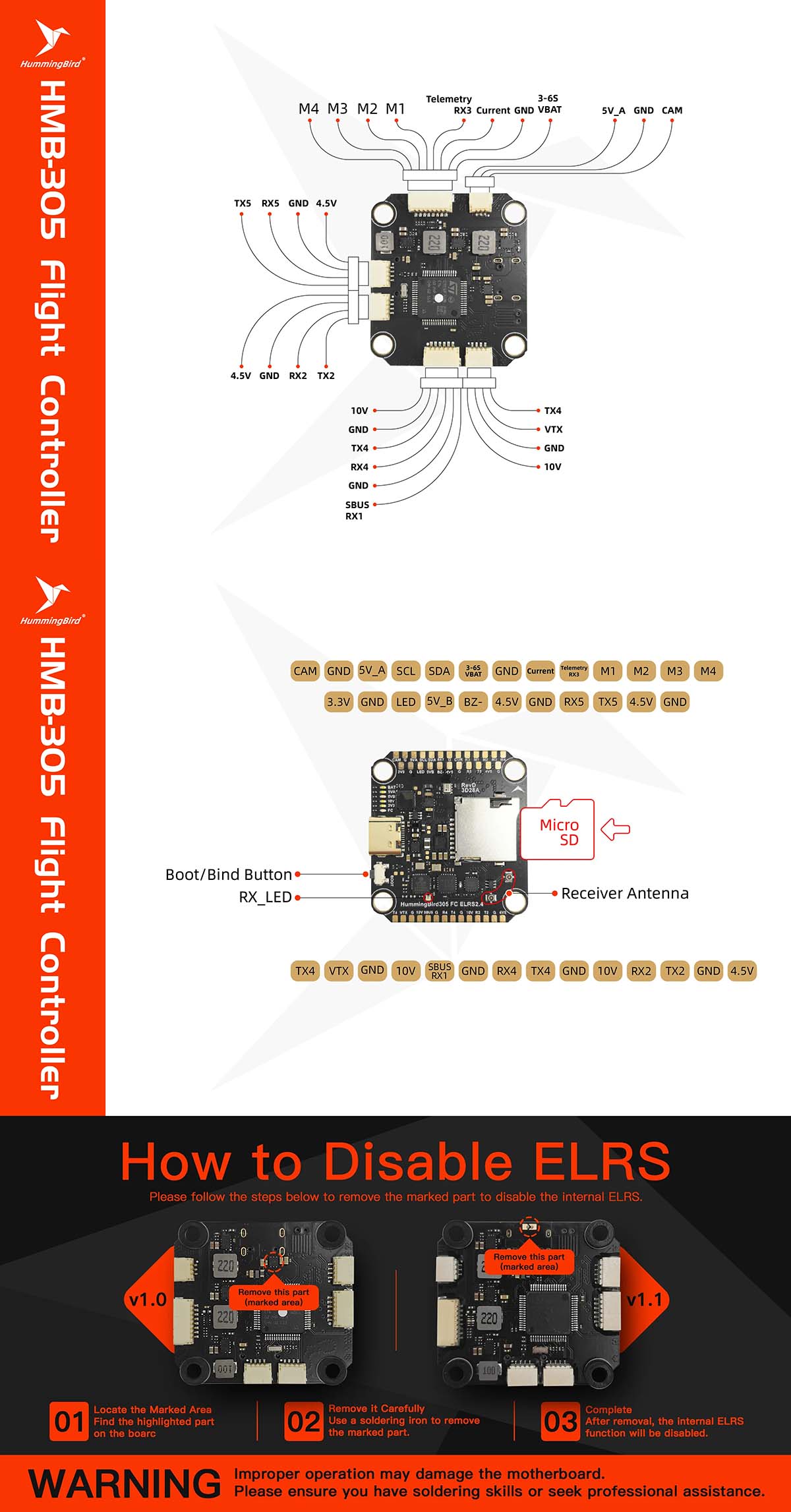

Призначення UART

• UART6: Внутрішній приймач ELRS
• UART4: Відеопередавач DJI HD
• UART1 RX: Вхід SBUS
• UART2 та UART5: Вільні
• Порт I2C: готовий до підключення компаса або інших пристроїв I2C

Посібник користувача

Inav firmware

Завантаження файлів 3D-дизайну (STEP)

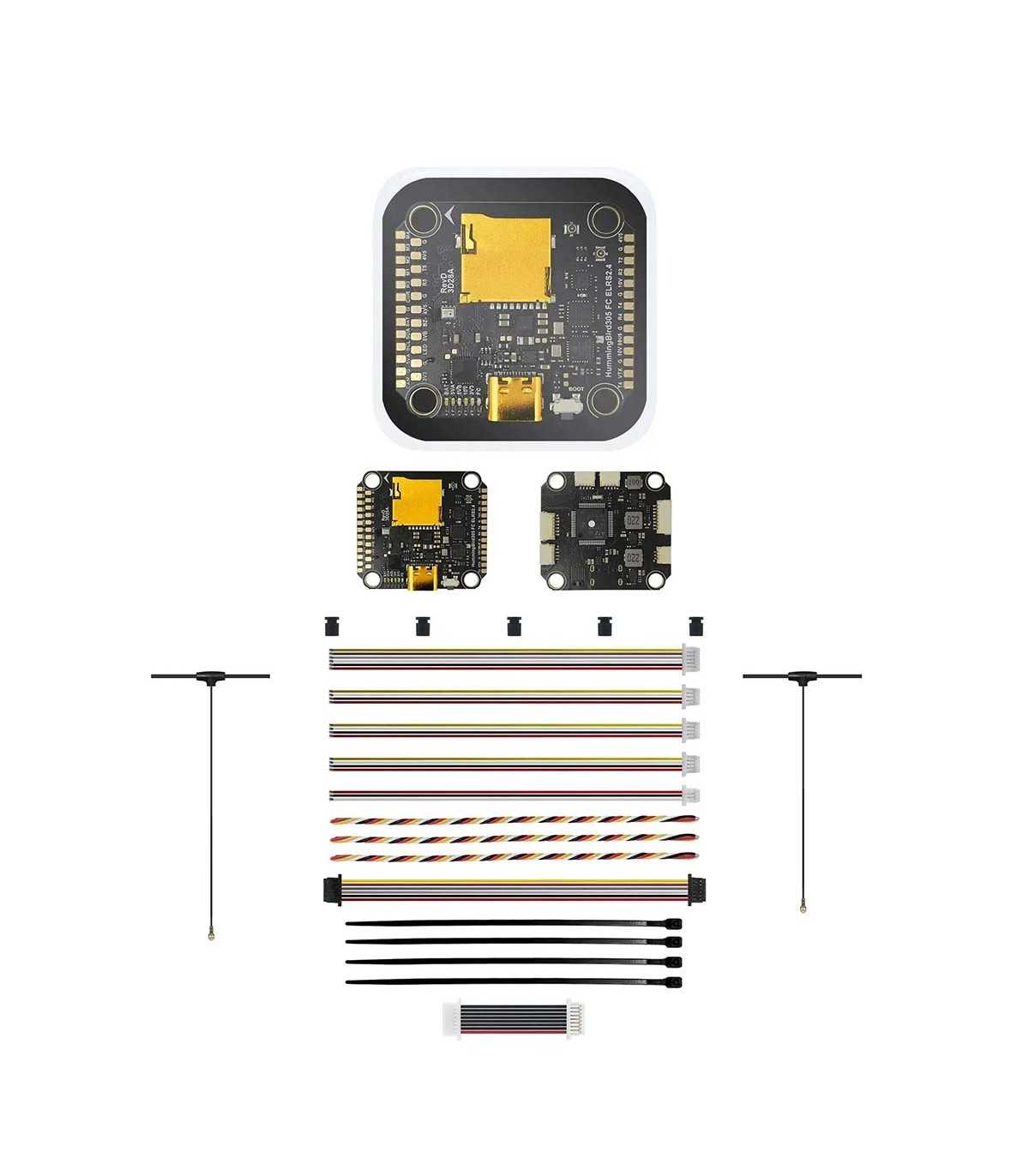

Комплектація:

Політний контролер (FC):
1 x Політний контролер Hummingbird 305 F722 (гіроскоп ICM42688) із вбудованим приймачем Diversity ELRS 2.4 ГГц (монтажний розмір 30x30)
2 x Антена ELRS 2.4 ГГц з роз'ємом MHF3/UFL **Оновлена ​​версія (у продажу з 24.04.26): оснащена роз'ємом UFL**
5 x Демпферні втулки
1 x Кабель 6-pin (Plug-and-Play) для DJI O3/O4, довжина 100 мм
1 x Кабель SH1.0 3-pin, довжина 100 мм (для аналогової камери)
3 x Кабелю SH1.0 4-pin, довжина 100 мм (для портів UART)
1 x Кабель SH1.0 6-pin, довжина 100 мм (для HD-відеопередавача)
3 x Чотириколірні силіконові кабелі, довжина 120 мм.
1 x Кабель SH1.0 8-pin, довжина 96 мм (для з'єднання FC та ESC)
