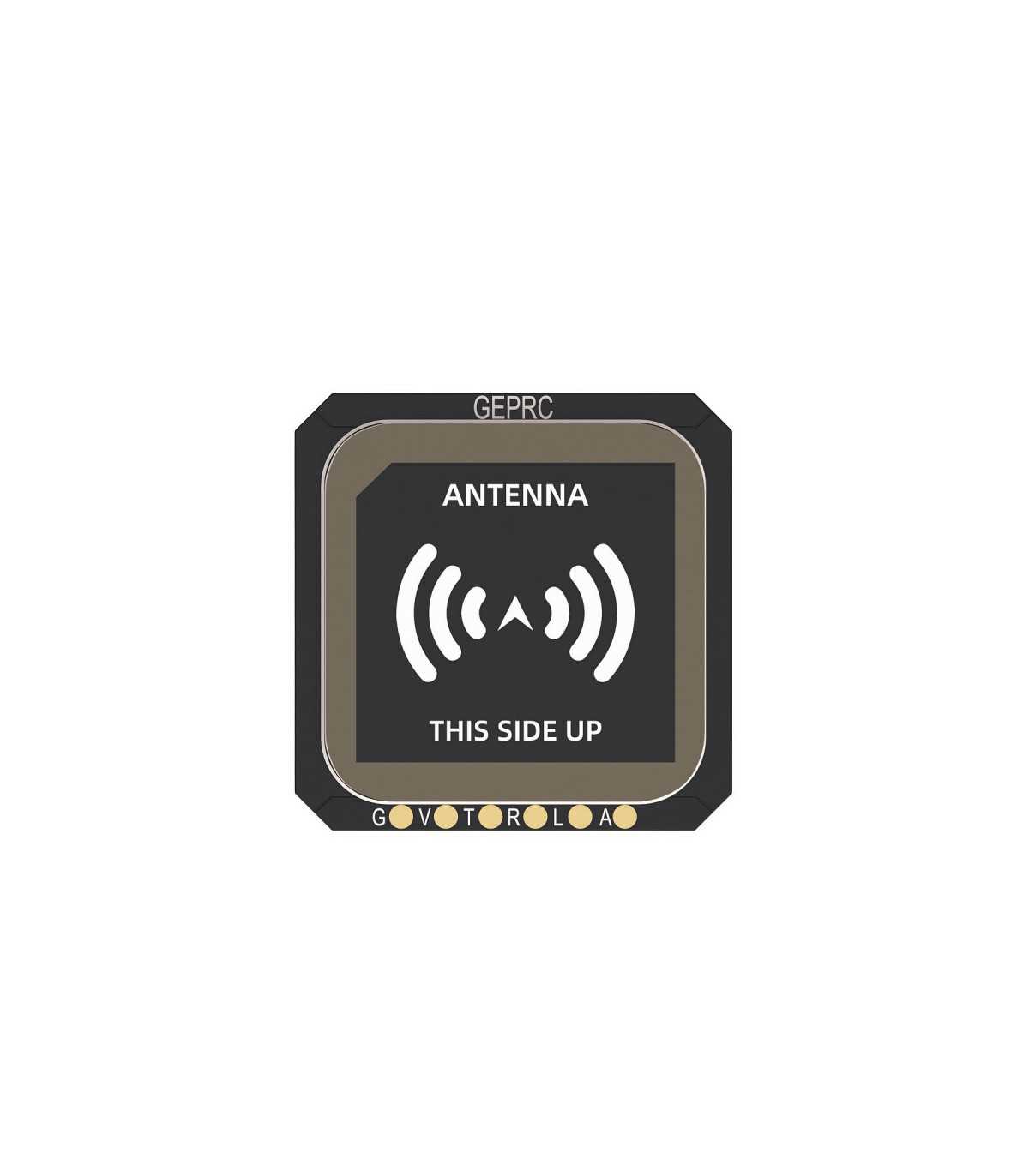

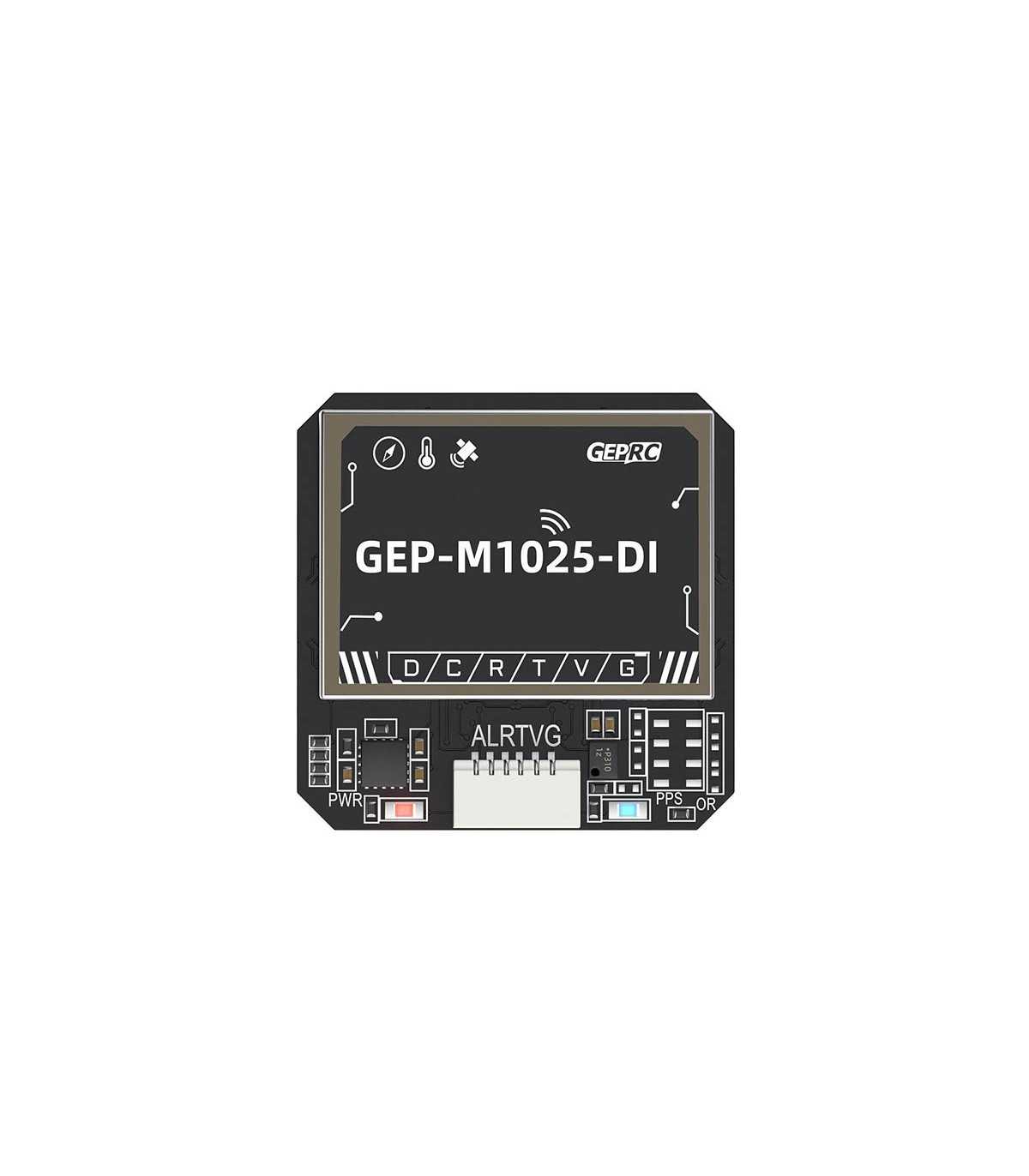

Модуль GEPRC M1025-DI GPS

Модуль GEPRC M1025-MI GPS

Особливості:

Лінійку продуктів серії GPS GEPRC було повністю оновлено. Випущено серію GPS-продуктів GEP-M1025 на базі чіпа u-blox M10050 з антеною 25*25 мм.

Модуль GPS-позиціонування серії GEP-M1025 використовує рішення на базі чіпа M10 від u-blox та підтримує спільне позиціонування GPS+BDS+Galileo+QZSS+SBAS, до 32 супутників. Керамічна антена 25*25 мм забезпечує кращий прийом. Вбудований флеш-чіп та конденсатор Farad дозволяють зберігати параметри конфігурації та швидко запускати систему.

Додатково: магнітометр QMC5883L/IST8310 та барометр DPS310/MS5611. Різноманітні відповідні рішення забезпечують точне наведення на азимут та чутливі дані про зміну висоти. Він може задовольнити потреби більшості квадрокоптерів FPV, мультироторів, літальних апаратів з фіксованим крилом та інших моделей.

Примітка: Напрямок магнітометра в INAV слід встановити на QMC5883: поворот на 0° за годинниковою стрілкою, IST8310: поворот на 90° за годинниковою стрілкою.

Через поточний стан відсутності барометра DPS310, його буде замінено барометром DPS368. Між цими двома барометрами немає різниці в продуктивності чи використанні, а стара та нова версії будуть відправлені випадковим чином.

Специфікація:

• GPS-чіп: u-blox M10050
• Вхідна напруга: 3,3 В–5 В
• Частота прийому: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
• Режим роботи: GPS + BDS + GALILEO + QZSS + SBAS одночасне позиціонування
• Канали прийому: 72 канали
• Кількість навігаційних супутників: до 32
• Протокол виведення: UART (u-blox), I2C (барометр, магнітометр)
• Швидкість передачі даних: 115 200 біт/с
• Частота оновлення: 10 Гц
• Точність швидкості: 0,05 м/с
• Точність горизонтального позиціонування: 2D ACC 1,5 м (відкрите небо)
• Точність синхронізації: 30 нс
• Чутливість прийому: відстеження -162 дБм, захват -160 дБм
• Динамічні характеристики: макс. висота: 50 000 м, макс. швидкість: 500 м/с
• Розмір антени: 25x25 мм
• Магнітометр: IST8310
• Барометр: DPS310
• Розміри: 29x29x8,5 мм
• Максимальне прискорення: 4G
• Вага: 13 г

Комплектація:

1 x GPS-модуль GEPRC M1025-DI GPS
1 x Силіконовий дріт
1 x Інструкція з експлуатації GPS-модуля
1 x Наклейка GEPRC
1 x Термозбіжна трубка
