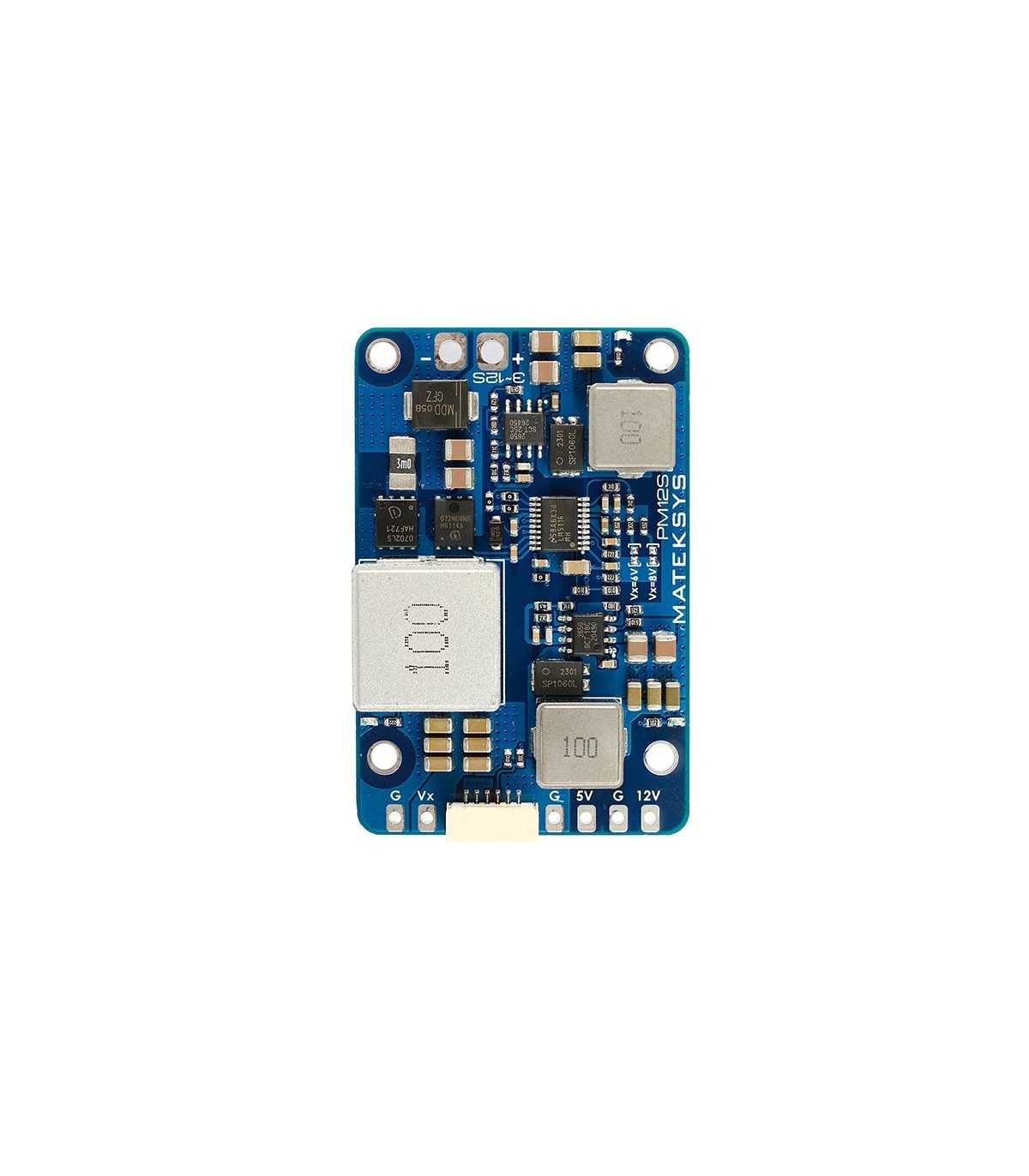

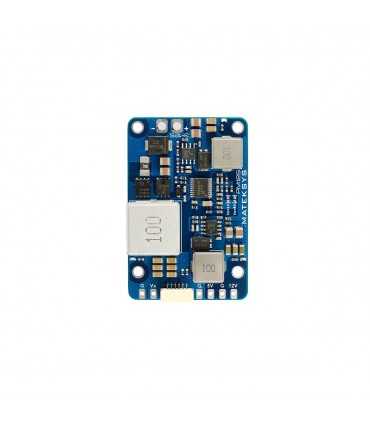

Плата Живлення Matek Power Module PM12S-3

Matek Power Module PM12S-3 плата  живлення

Особливості:

Широкий робочий діапазон від 9 В до 55 В із захистом TVS
3x незалежні знижувальні регулятори напруги
BEC Vx, варіанти виходу 5,2 В / 6 В / 8 В. підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 25 А.
BEC 5 В (фіксований), 4 А безперервний
BEC 12 В (фіксований), 4 А безперервний
Вбудований дільник напруги 1K:20K (Вольт = 1/21 вхідної напруги)
Прохідна панель сигналу датчика струму

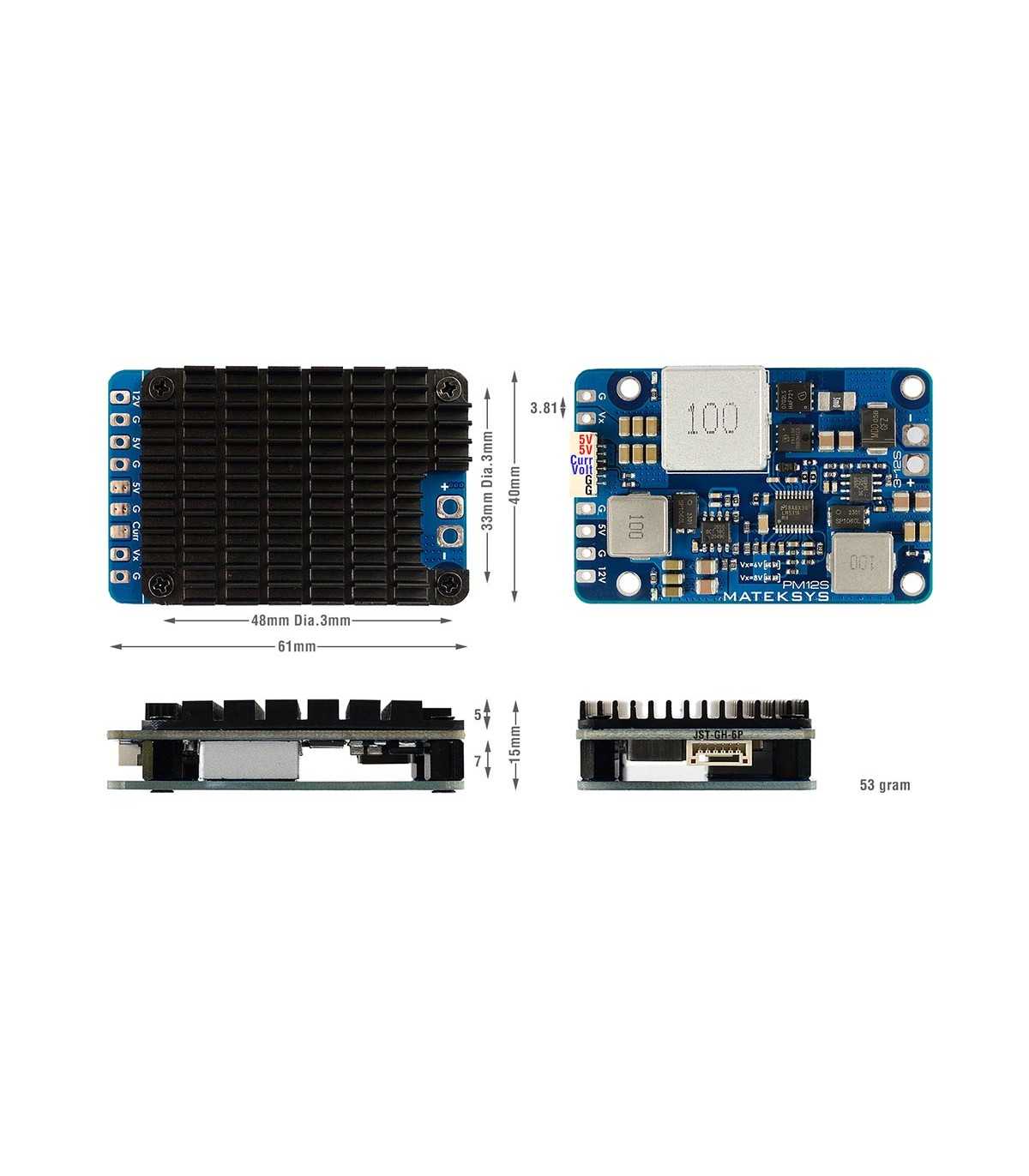

Розмір і вага: 61x40x15 мм, 53 г

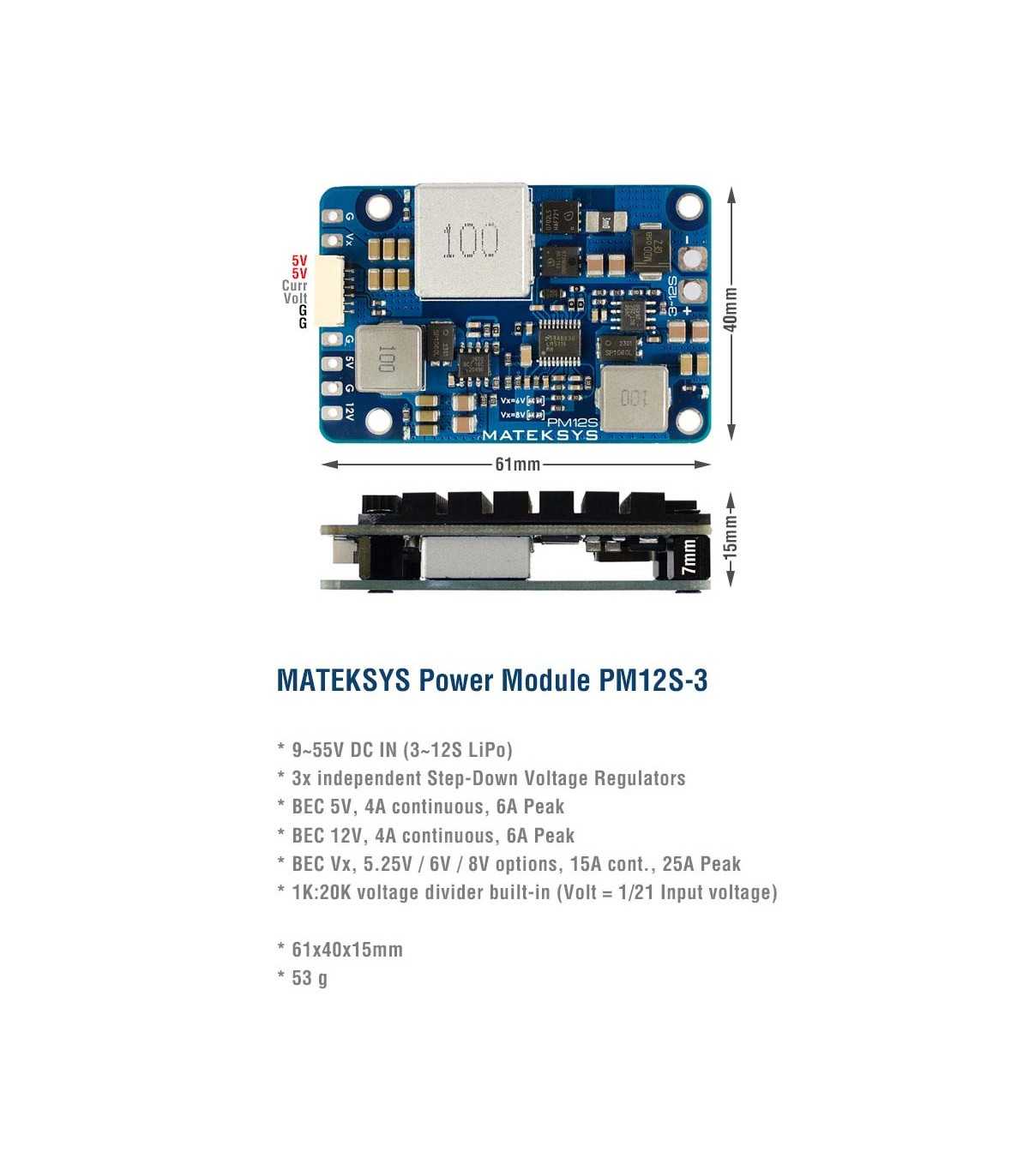

Специфікація:

Назва: Matek Power Module PM12S-3
Робочий діапазон вхідної напруги від 9 до 55В
BEC Vx, варіанти виходу 5,2 В / 6 В / 8 В. підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 25 А.
BEC 5 В (фіксований), 4 А безперервний
BEC 12 В (фіксований), 4 А безперервний
Вбудований дільник напруги 1K:20K (Вольт = 1/21 вхідної напруги)
Прохідна панель сигналу датчика струму
Розмір: 61x40x15 мм
Вага: 53г

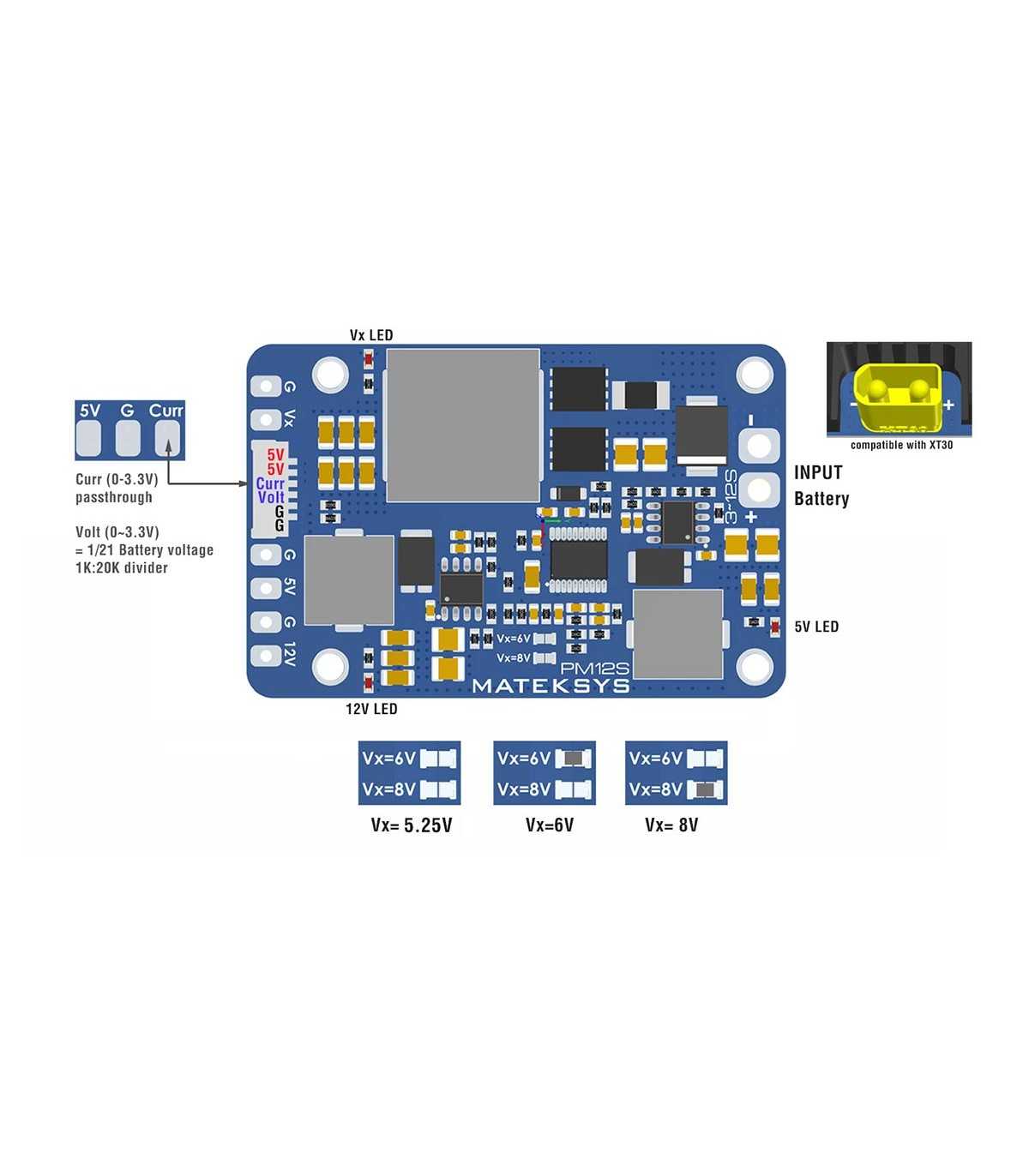

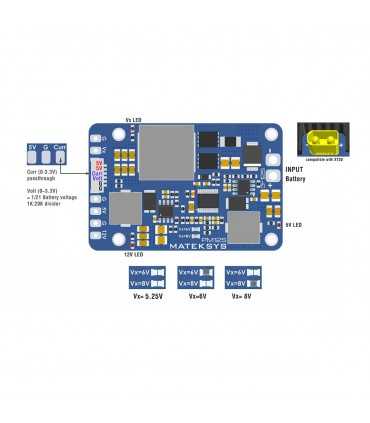

BEC Vx:
Вихідна напруга 5,25 В / 6 В / 8 В варіанти.
Допуск вихідної напруги 1,5%
Синхронний понижуючий (або понижуючий) регулятор із типовим ККД від 90% до 96%
Підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 25 А.
Пульсація на виході 32 мВ (VIN=50В, вихід 5,25В при 15A), 43мВ (VIN=50В, вихід при 5A)
Струм в режимі очікування: 10~20 мА
Захист від зворотної вхідної напруги: Ні
Теплове відключення
Вихід стійкий до короткого замикання (2 секунди)
Захист від надструму та самовідновлення
Порада: для безперервного вихідного струму 15 А потрібна вхідна напруга >= 15 В

BEC 5В:
Вихідна напруга 5,2 В, допуск 1,5%
Підтримує безперервний вихідний струм до 4 А, піковий струм до 6 А
Вихідна пульсація 20 мВ (VIN = 24 В, вихід @ 5 A), 50 мВ (VIN = 50 В, вихід @ 5 A)
Захист від зворотної вхідної напруги: Ні
Теплове відключення
Вихід стійкий до короткого замикання (2 секунди)
Захист від надструму та самовідновлення
BEC 12В
Вихідна напруга 12 В, допуск 1,5%
Підтримує безперервний вихідний струм до 4 А, піковий струм до 6 А
Вихідна пульсація 18 мВ (VIN=24В, вихід @ 5A), 32 мВ (VIN=50В, вихід @ 5A)
Захист від зворотної вхідної напруги: Ні
Теплове відключення
Вихід стійкий до короткого замикання (2 секунди)
Захист від надструму та самовідновлення
Порада: для стабільного виходу 12 В потрібна вхідна напруга >= 13 В

Комплектація:

1 x PM12S-3
1 x конденсатор Low ESR ZLJ 63v 390uf
Поради: якщо вхідна напруга шумить, потрібно припаяти конденсатор до вхідних колодок
