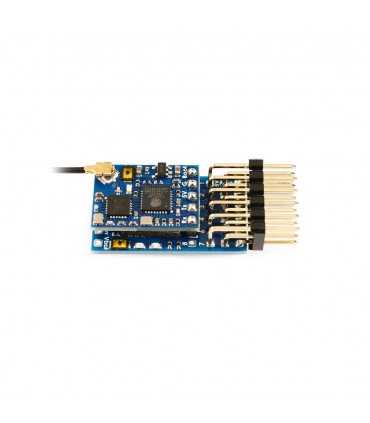

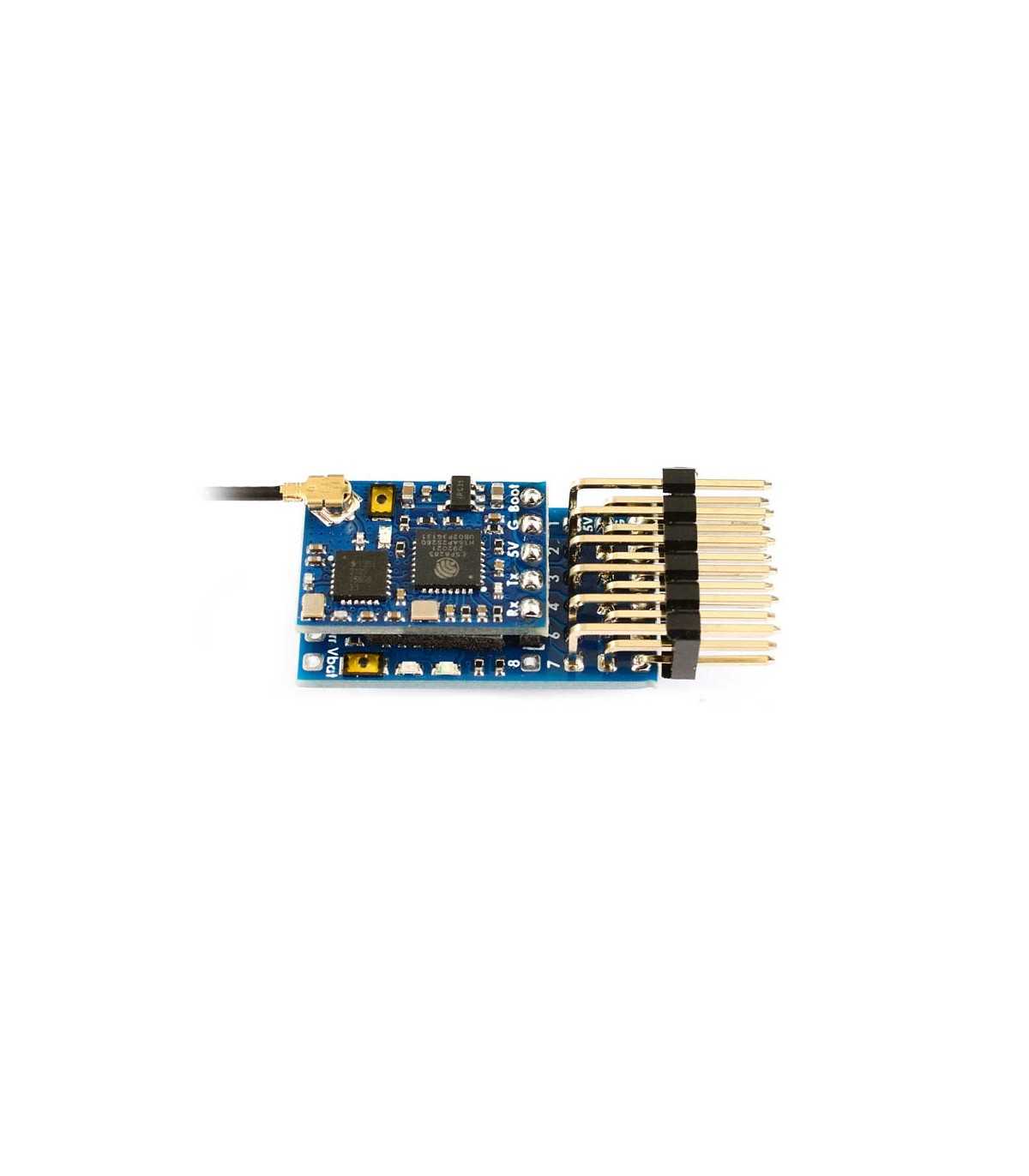

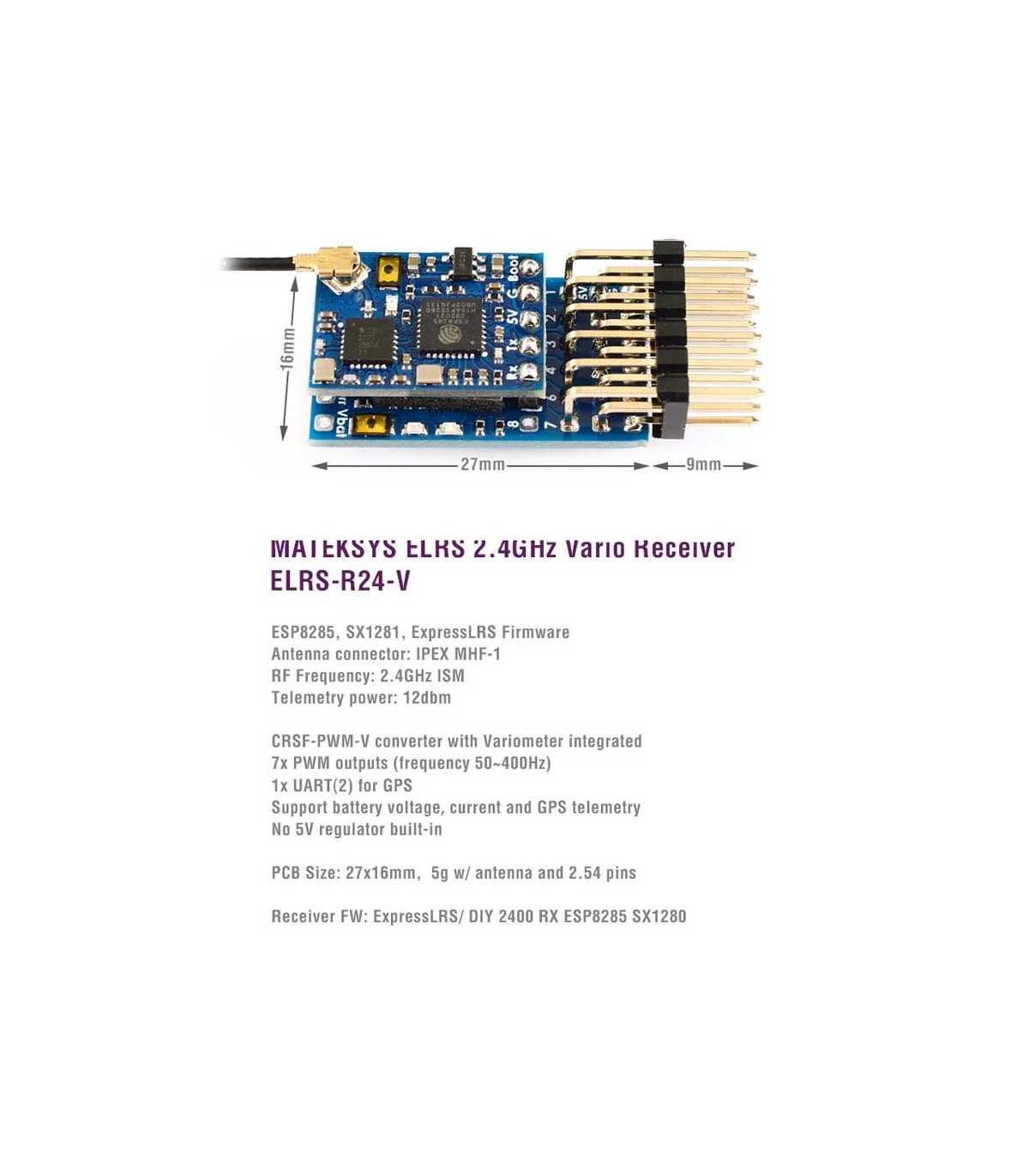

Радіоприймач Matek ELRS 2.4GHz Vario receiver

Matek ELRS 2.4GHz Vario receiver ELRS-R24-V радіоприймач для дронрейсингу та FPV дронів

Особливості:

Спеціально для планерів та інших літаючих крил. Невеликий за форм-фактором, його можна встановлювати в планери з обмеженими відсіками корисного навантаження, такі як DLG та інших. Відсутність необхідності встановлювати додатковий висотомір/варіометр також економить місце та вагу.

Вбудований барометр забезпечує телеметрію вертикальної швидкості. Варіометр звучить як висхідний, так і спадний тон, тож ви дізнаєтеся, чи перебуваєте ви в підйомі чи на спуску, не дивлячись на свій передавач.

З мікропрограмою ExpressLRS і протоколом CRSF це також надасть вам інші телеметричні дані, такі як напруга акумулятора, струм і GPS.

Специфікація:

Прошивка: ESP8285, SX1281, ExpressLRS
Частота RF: 2,4 ГГц ISM (2400 ~ 2480 МГц)
Роз'єм антени: IPEX MHF-1
Потужність телеметрії: 12 дБм

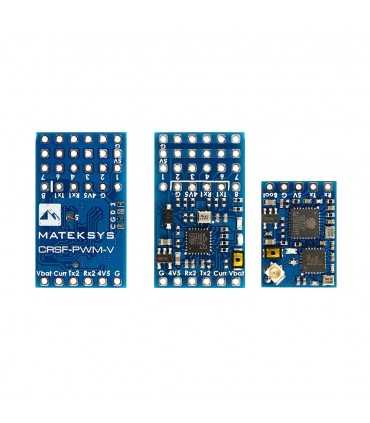

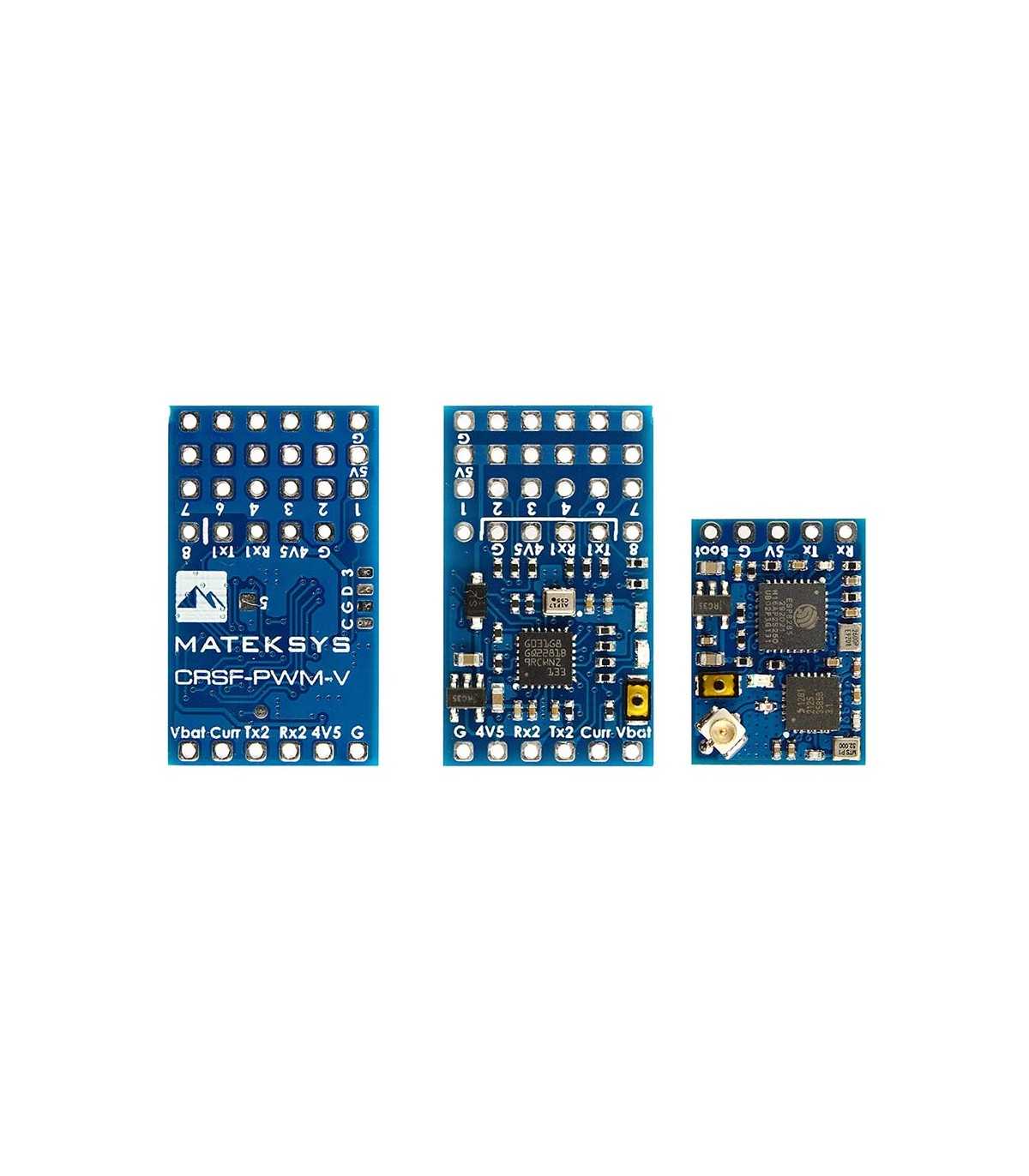

Конвертер CRSF-PWM-V з вбудованим барометром
7x ШИМ-виходів (6x з шинами живлення, PWM8 - це просто сигнальна площадка)
Частота ШИМ: 50, 100, 160, 330, 400 Гц налаштовується
Роздільна здатність ШІМ: 4x 1024 положення + 3x 128 положень (режим переключения ExpressLRS 2.0 Wide)

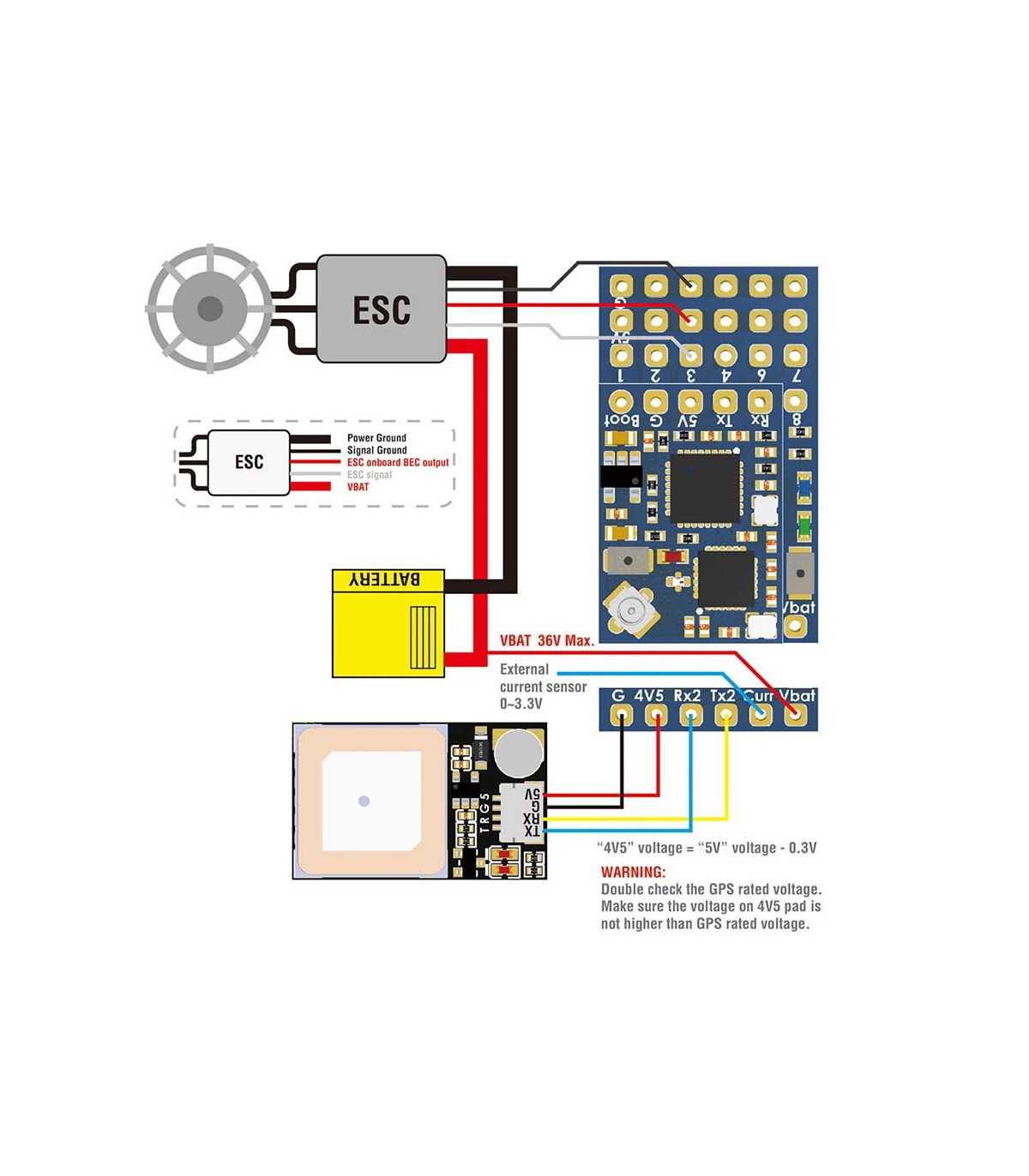

1x UART(2) для GPS
36 В Макс. напруги батареї для датчика напруги (вбудований роздільник напруги 1K:10K)
Сумісність із зовнішним датчиком струму (0~3,3 В)

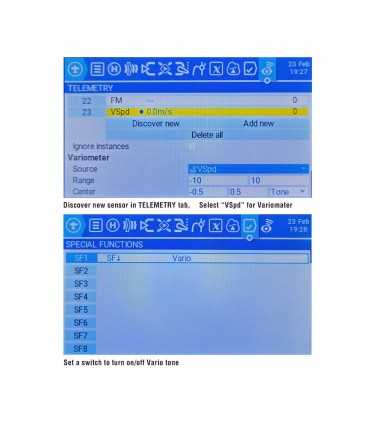

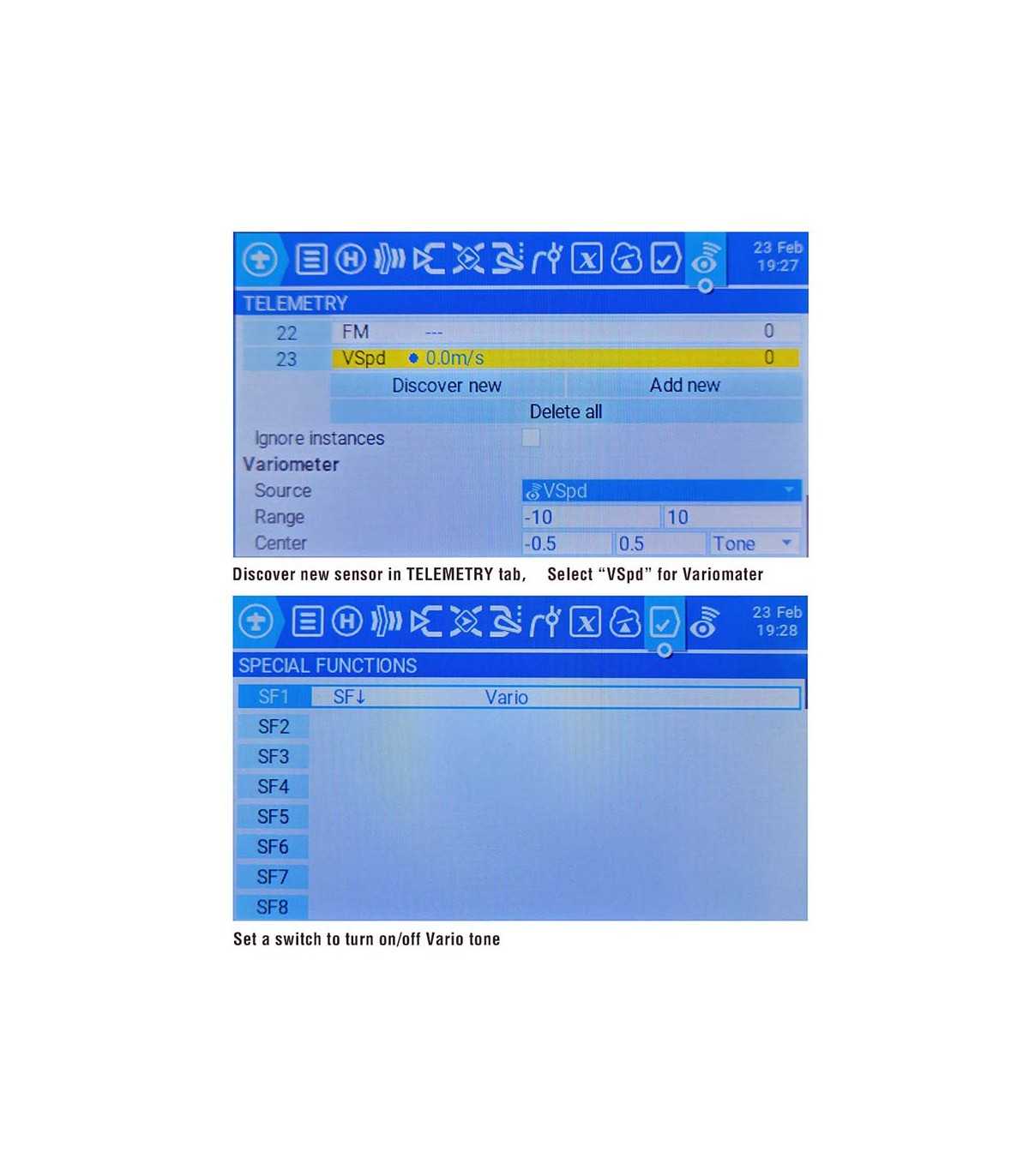

RxBt,Curr,Capa,Bat%,телеметрія GPS і VSpd(Vario)
Номінальна напруга: 3,5 ~ 9 В при 5 В, 0 ~ 36 В при Vbat, 0 ~ 3,3 В при току
Розсіювання потужності: 50 мА (прив'язка), 90 мА (режим Wi-Fi)
Нема вбудованого регулятора 5В, сервоприводи повинні питатися через контактну площадку 5В на платі CRSF-PWM-V від зовнішнього джерела 5В.
Значення відмовостійкості, що налаштовується
Розмір друкованої плати: 27x16 мм,
Вес: 5 г з антенною і 2,54 контактами

Комплектація:

1x ELRS-R24-V (включає CRSF-PWM-V і приймач 2,4G)

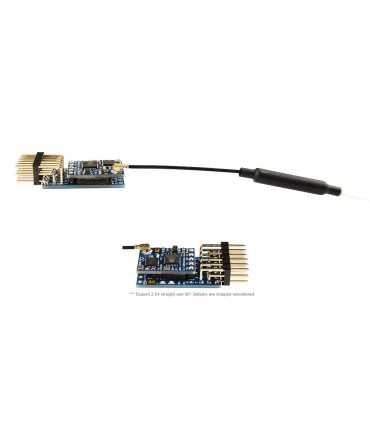

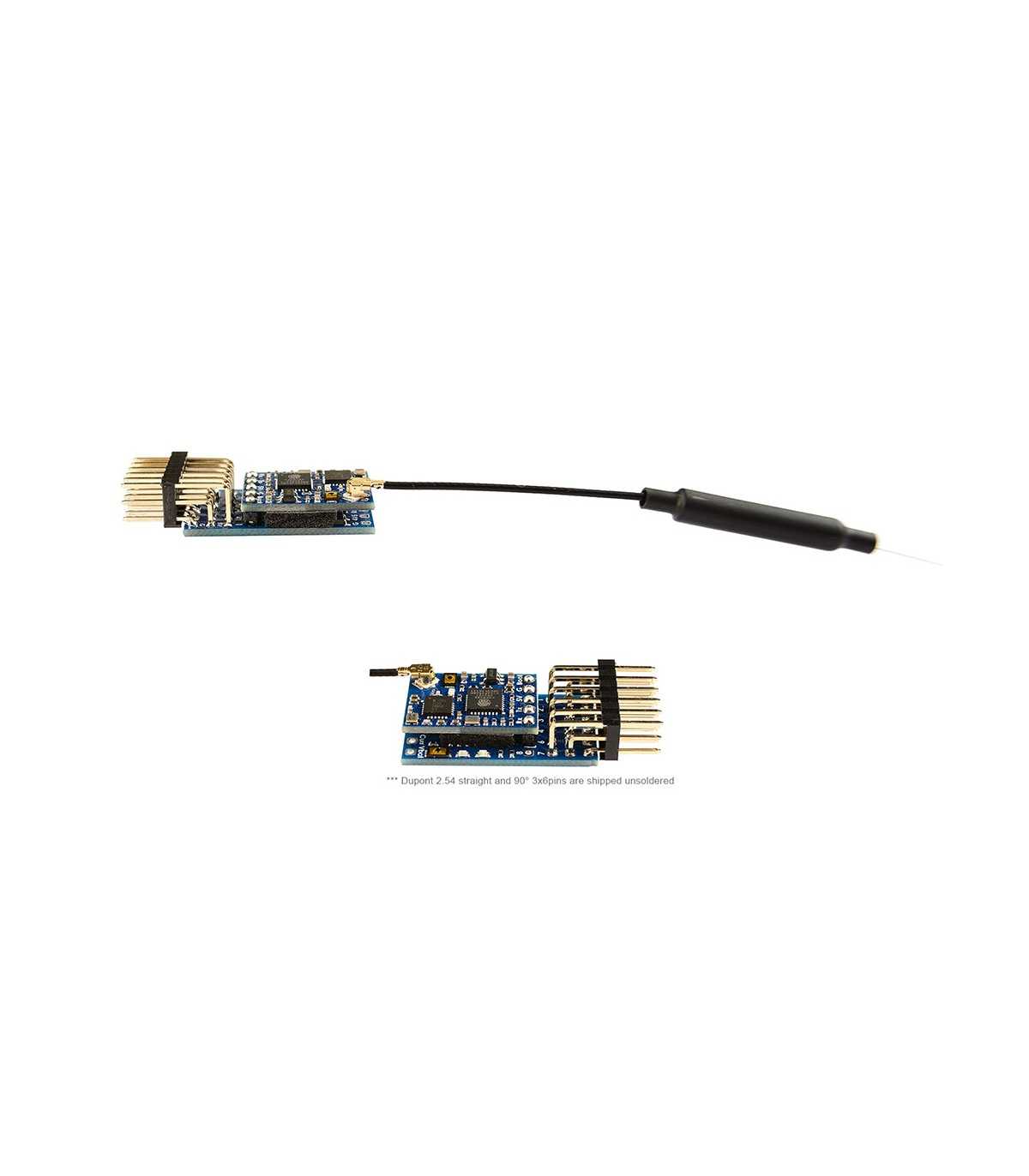

1x антена IPEX MHF1
2,54 мм прямі і 90° 3×6 контакти Dupont
