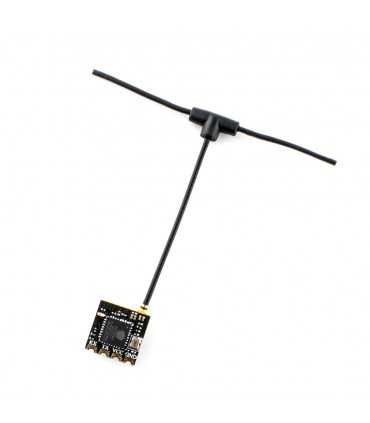

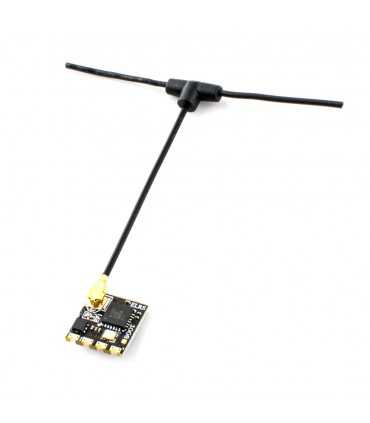

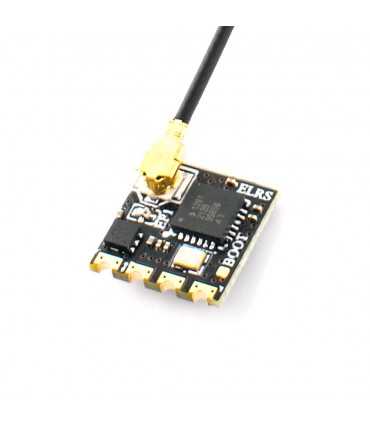

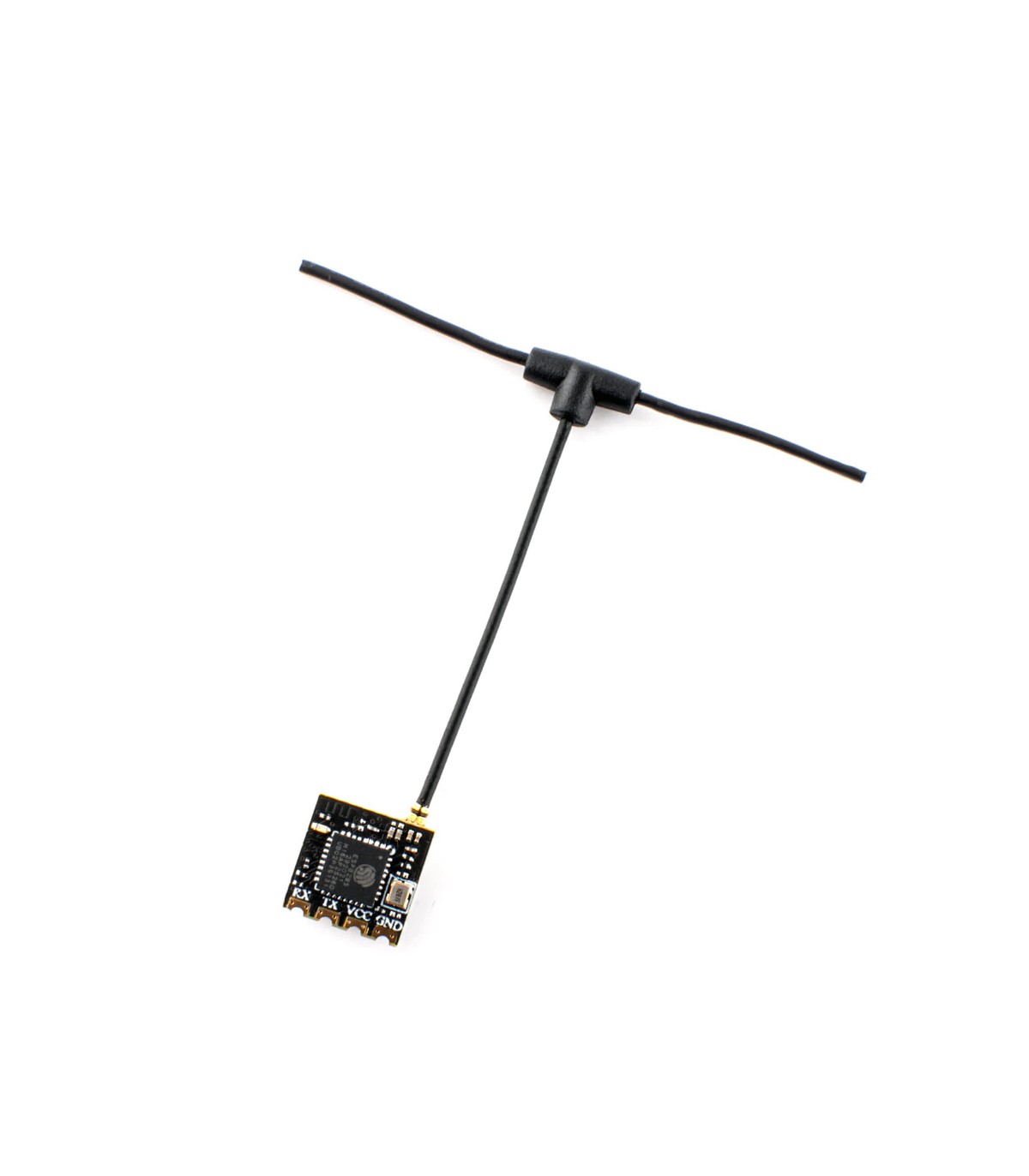

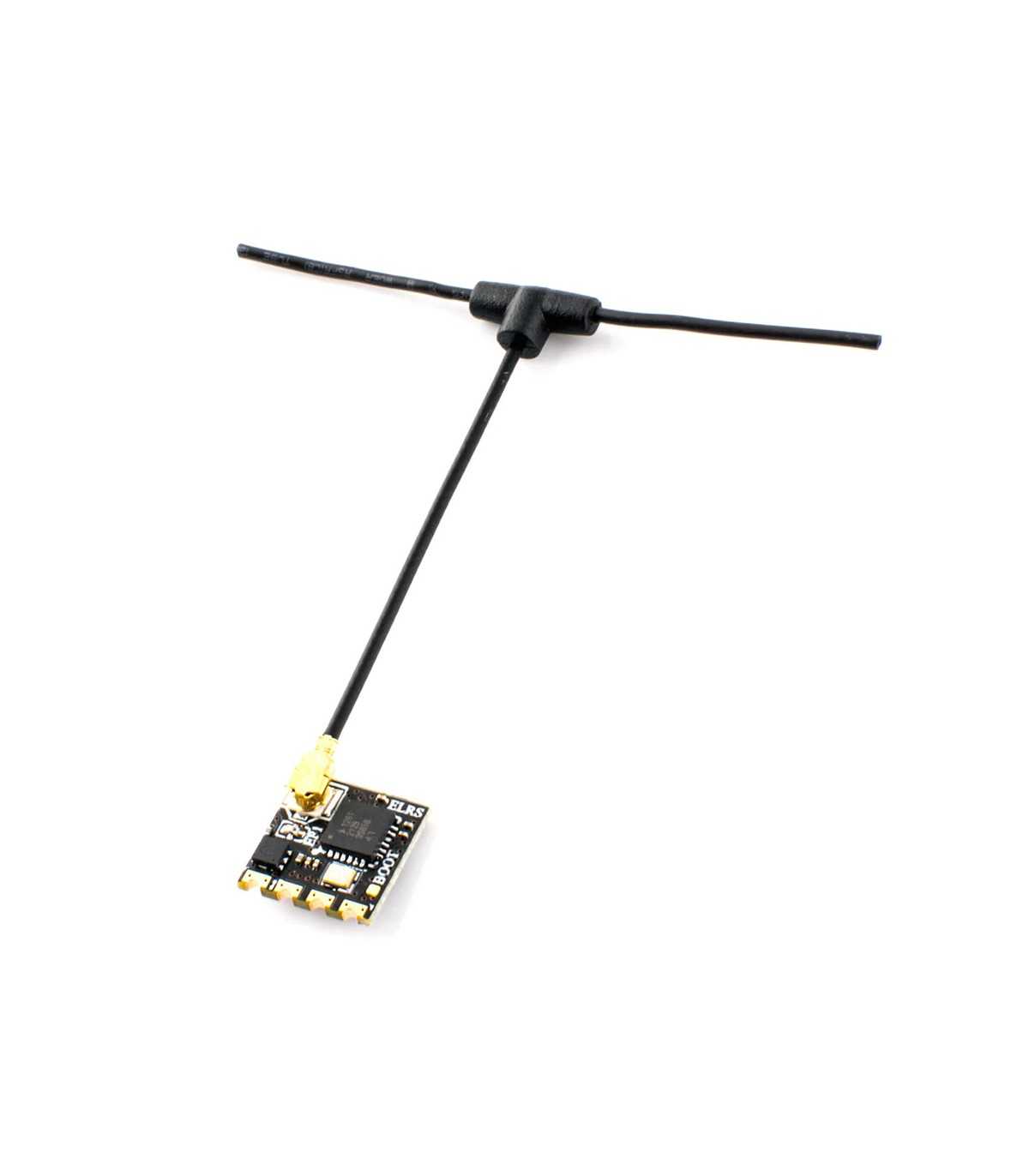

Радіоприймач RadioMaster 2.4G ELRS EP1 Nano Receiver

RadioMaster 2.4G ELRS EP1 Nano Receiver радіоприймач

Приймач серії ELRS nano з частотою 2,4 ГГц базується на прошивці з відкритим вихідним кодом, що базується на ExpressLRS.
Ми розробили дві версії приймача, ЕP1 та EP2, засновані на процесорі ESP8285. Радіочастотний модуль EP1/EP2 такий самий, як і PP RX, таким чином, ви можете оновити прошивку WIFI.
Завдяки RF-модулю з малою затримкою і високою частотою оновлення вони відмінно підходять для будь-яких FPV дронів, а нанорозмір приймачів дозволять використовувати його навіть для найменших Tiny whoop.


Особливості:

Оскільки офіційна досконала версія прошивки ELRS ще не випущена, наразі наші попередньо завантажені прошики для PP_RX, EP1/EP2 RX і ES24TX є бета-версіями, ви можете оновити офіційну прошивку, коли буде доступна офіційна досконала версия.

Детальніше
https://github.com/ExpressLRS/ExpressLRS
Процедура зв'язування:

- Подайте живлення до PP/EP1/EP2 rx, дочекайтеся, поки світлодіод на RX не згасне, негайно вимкніть живлення, а потім повторіть описані вище дії. Коли RX вмикається втретє, світлодіодний індикатор почне блимати двічі, що означає, що RX переходить у режим прив’язки

- Вставте модуль ES24TX або інший DIY 2.4G ELRS TX до радіопередавача та виберіть режим зовнішнього радіозв'язку для протоколу CRSF, тоді ви зможете знайти меню ELRS у радіосистемах (потрібно скопіювати файл ELRS.LUA на інструменти SD-карти спочатку), увійдіть в ELRS і натисніть [Bind], індикатор на модулі RX стане постійним, якщо прив’язка буде успішною.

- Значення стану світлодіодів приймача:

EP1/EP2 RX: світлодіод, що горить, означає, що прив'язка виконана успішно або з'єднання встановлено; Подвійний спалах світлодіода означає, що він перебуває у режимі прив'язки; Повільне блимання світлодіода означає відсутність сигналу від модуля TX; Швидке миготіння світлодіода означає, що в режимі точки доступу WIFI ви можете підключити WIFI RX та оновити прошивку RX через відвідування 10.0.0.1 із веб-браузера (пароль: expresslrs)

Специфікація:

Назва елемента: наноприймач EP1
Тип: ISM
MCU ESP8285
РЧ-модуль SX1280IMLTRT
Всенаправлена антена
Діапазон частот: від 2400 МГц до 2500 МГц
Максимальна частота оновлення прийому: 500 Гц
Мінімальна частота оновлення приймача: 25 Гц
Робоча напруга: 5В
Вага: 0,42 г (без антени)
Розмір: 10 х 10х 3 мм
Пікове посилення: 2,23 дБ
Посібник: Посібник EP1

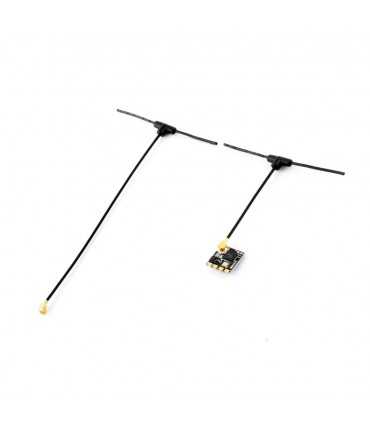

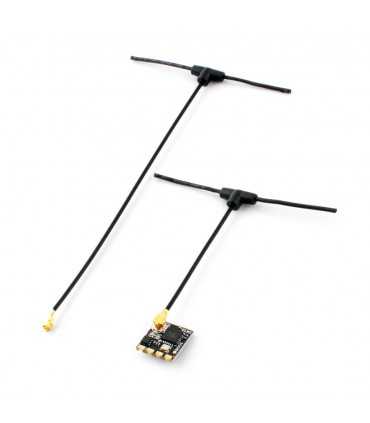

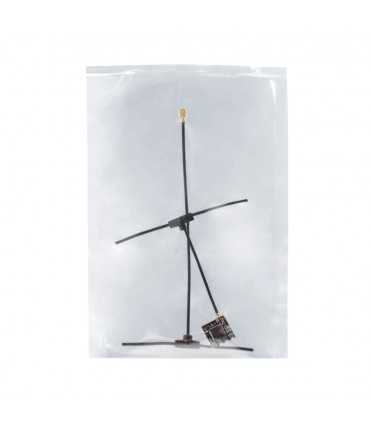

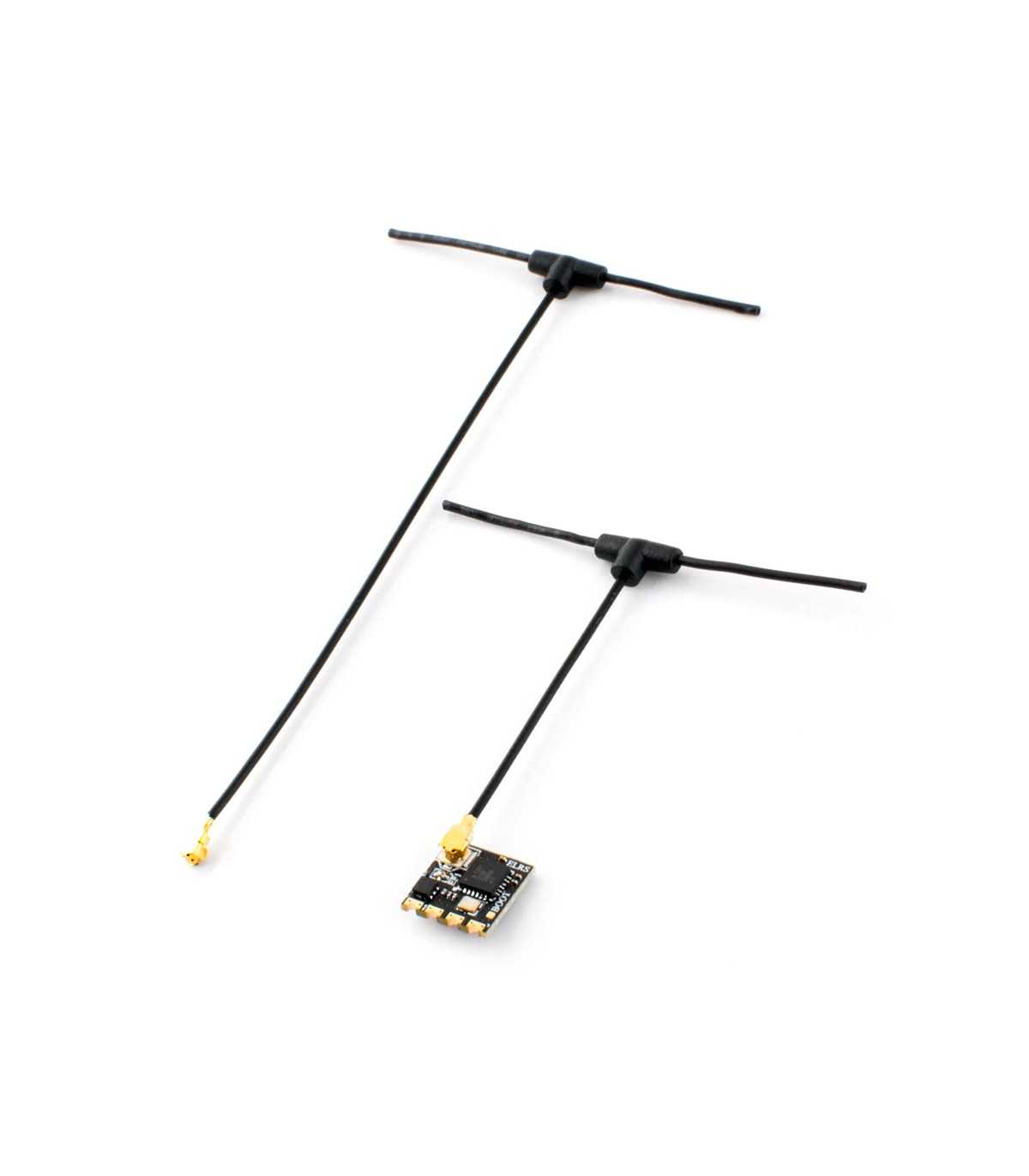

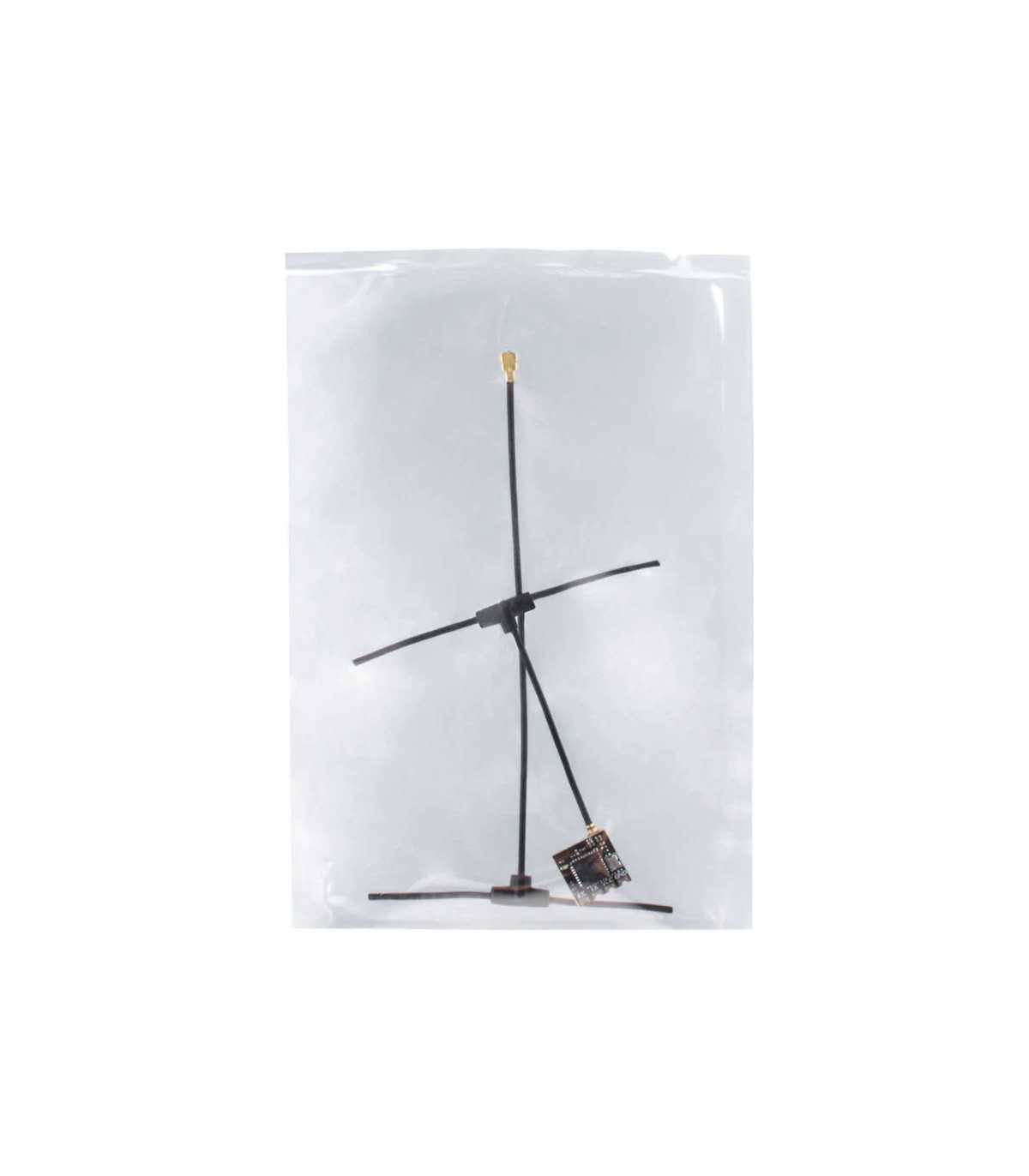

Комплектація:

1 х RadioMaster 2.4G ELRS EP1 Nano Receiver
1 х 40 мм всенаправлена антена
1 х 90 мм всенаправлена антена
