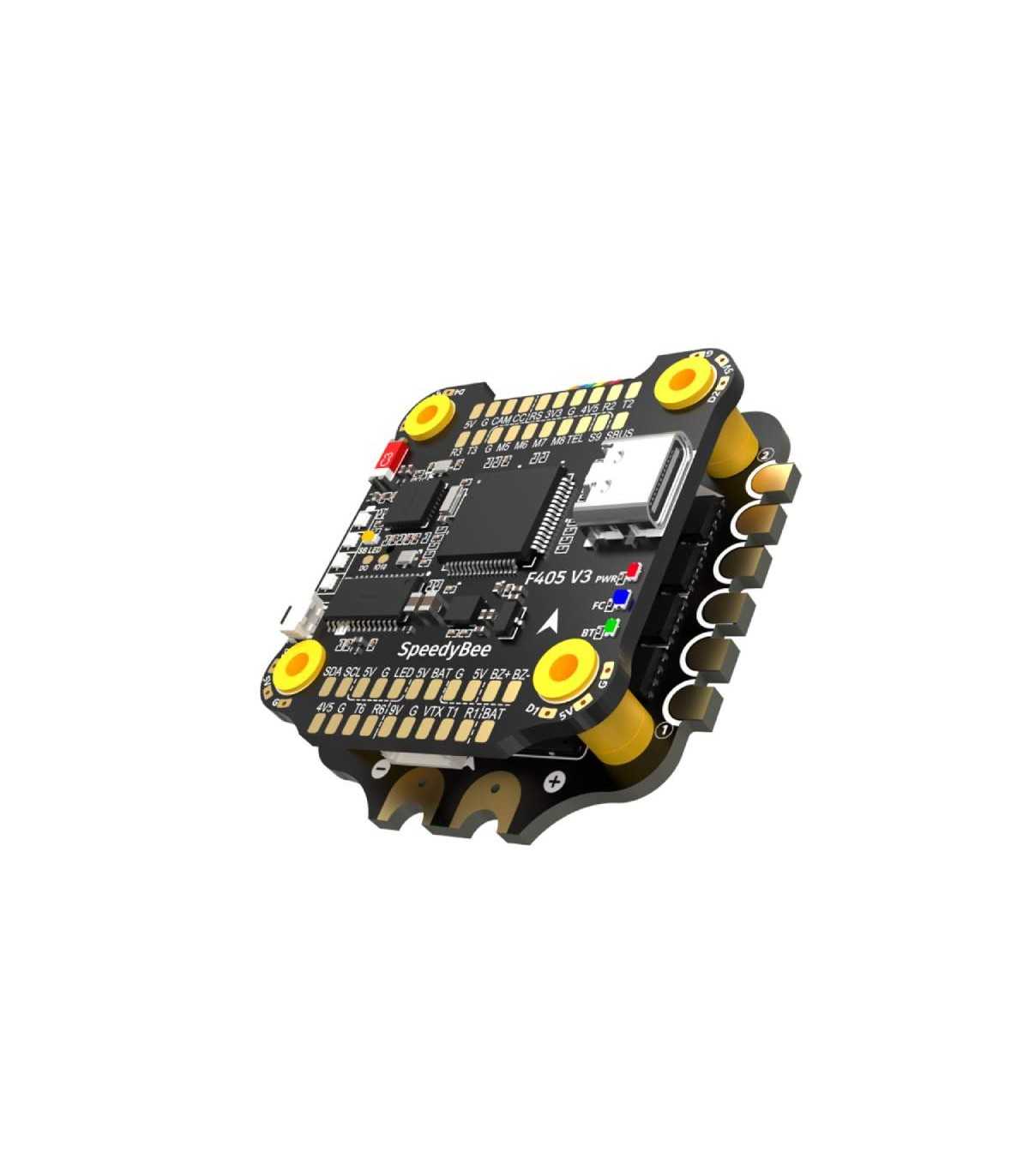

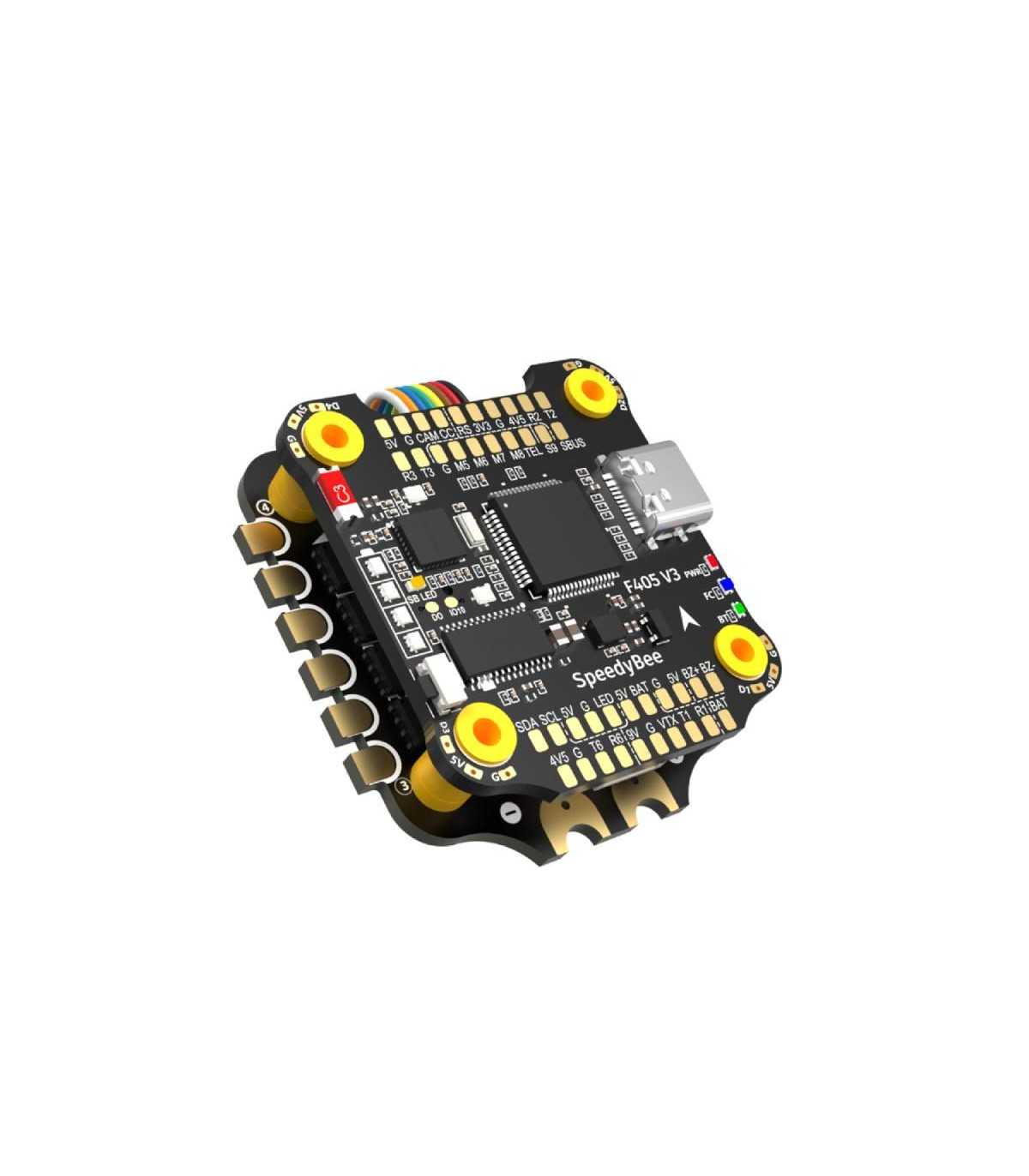

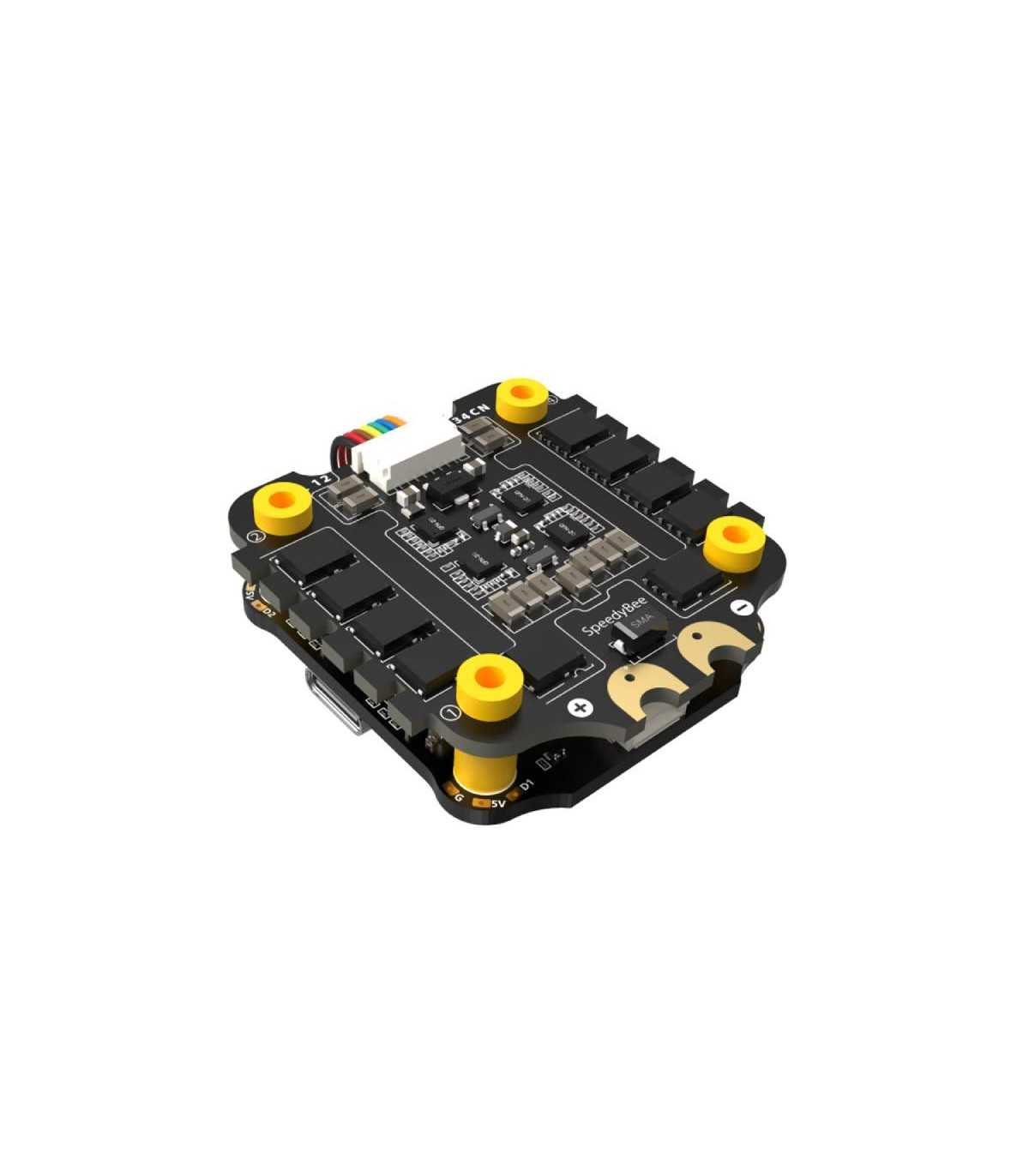

Політний стек SpeedyBee F405 V3 BLS 50A 30x30 FC&ESC Stack

SpeedyBee F405 V3 BLS 50A 30x30 FC&ESC Stack Політний стек

Специфікація:

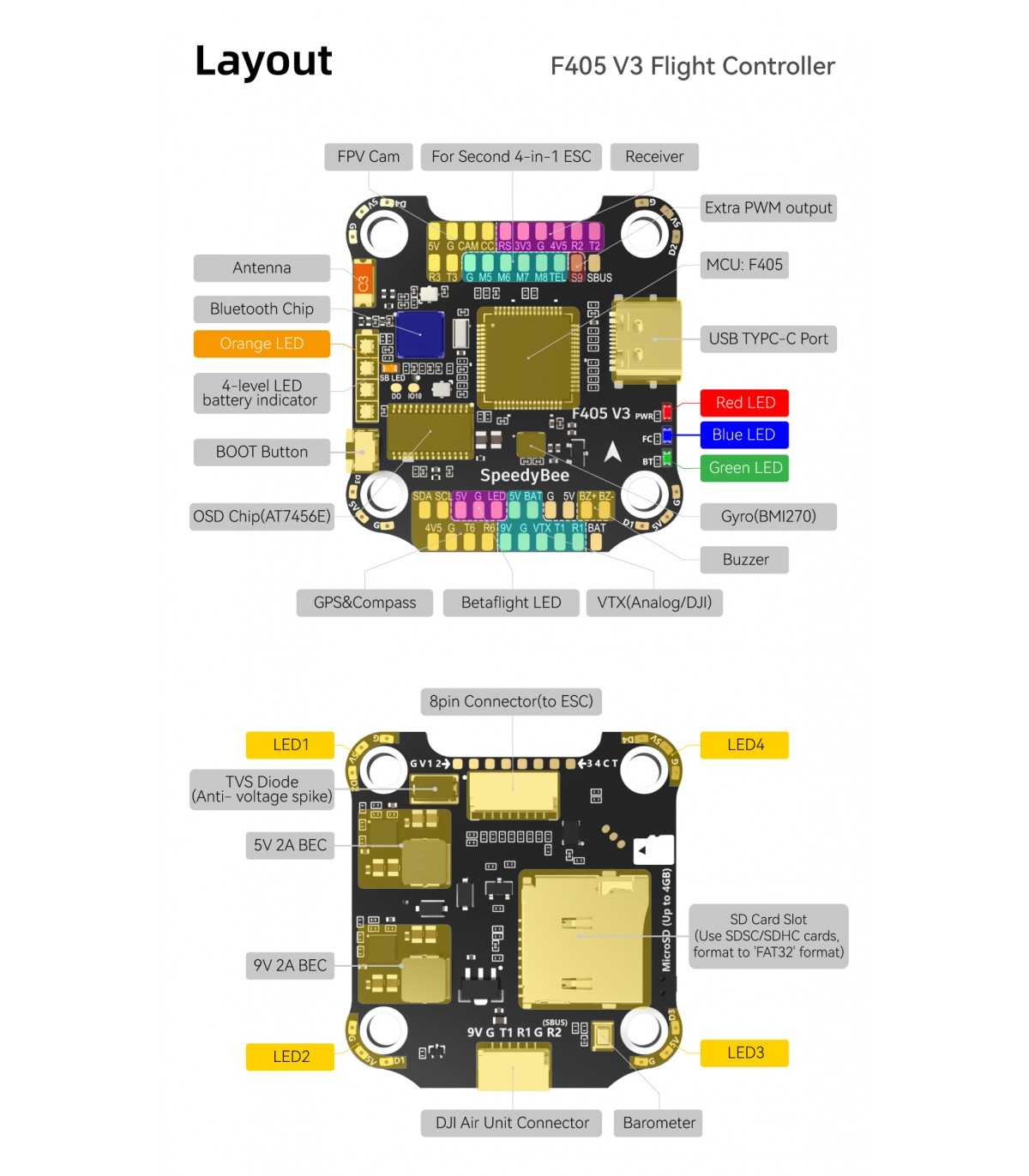

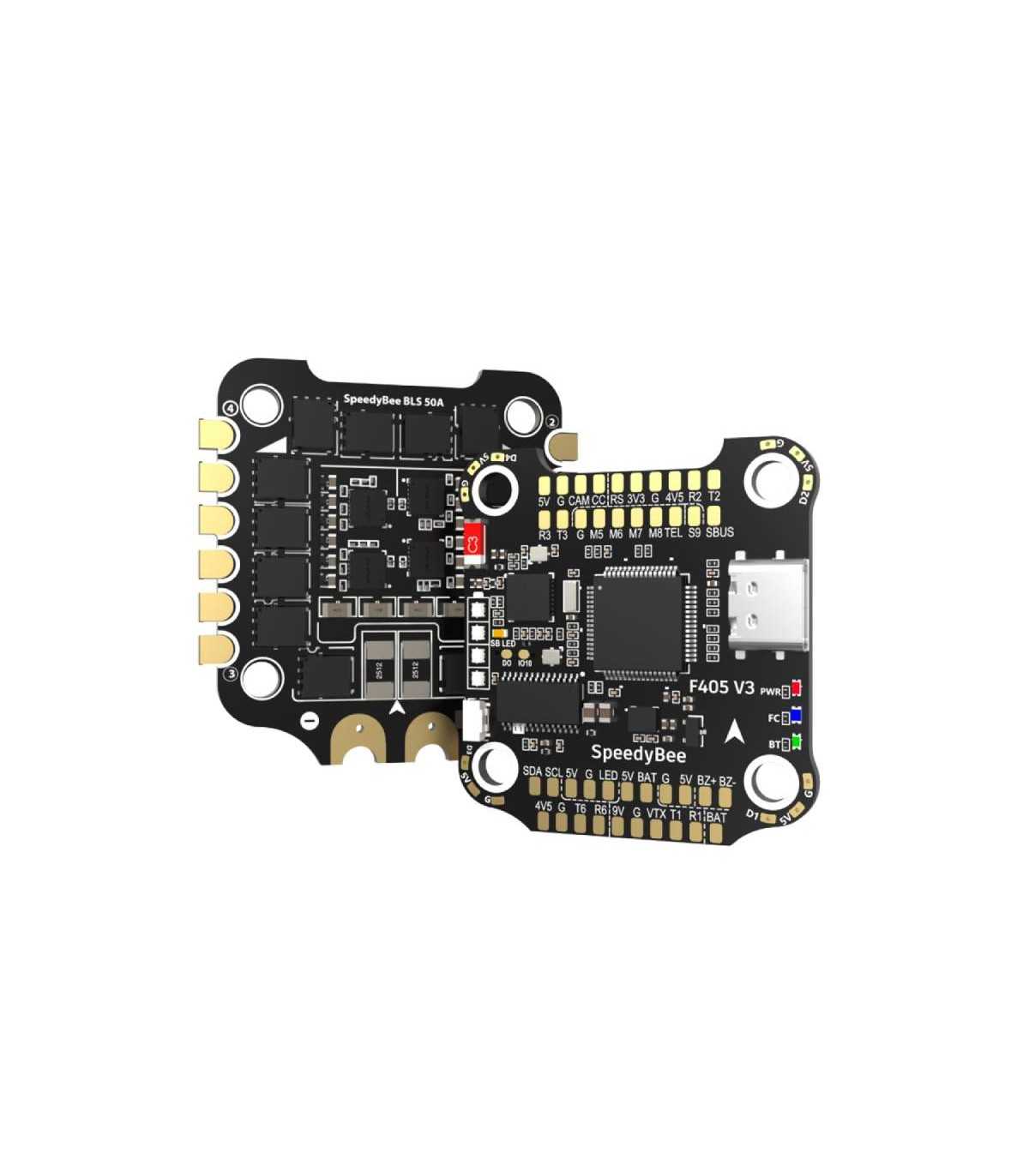

Назва продукту: Контролер польоту SpeedyBee F405 V3 30x30
MCU: STM32F405
IMU (гіроскоп): BMI270
Тип порту USB: Type-C
Барометр: вбудований
Мікросхема OSD: мікросхема AT7456E
BLE Bluetooth: підтримується. Використовується для конфігурації контролера польоту (MSP має бути ввімкнено зі швидкістю передачі 115200 бод на UART4)
WIFI: не підтримується

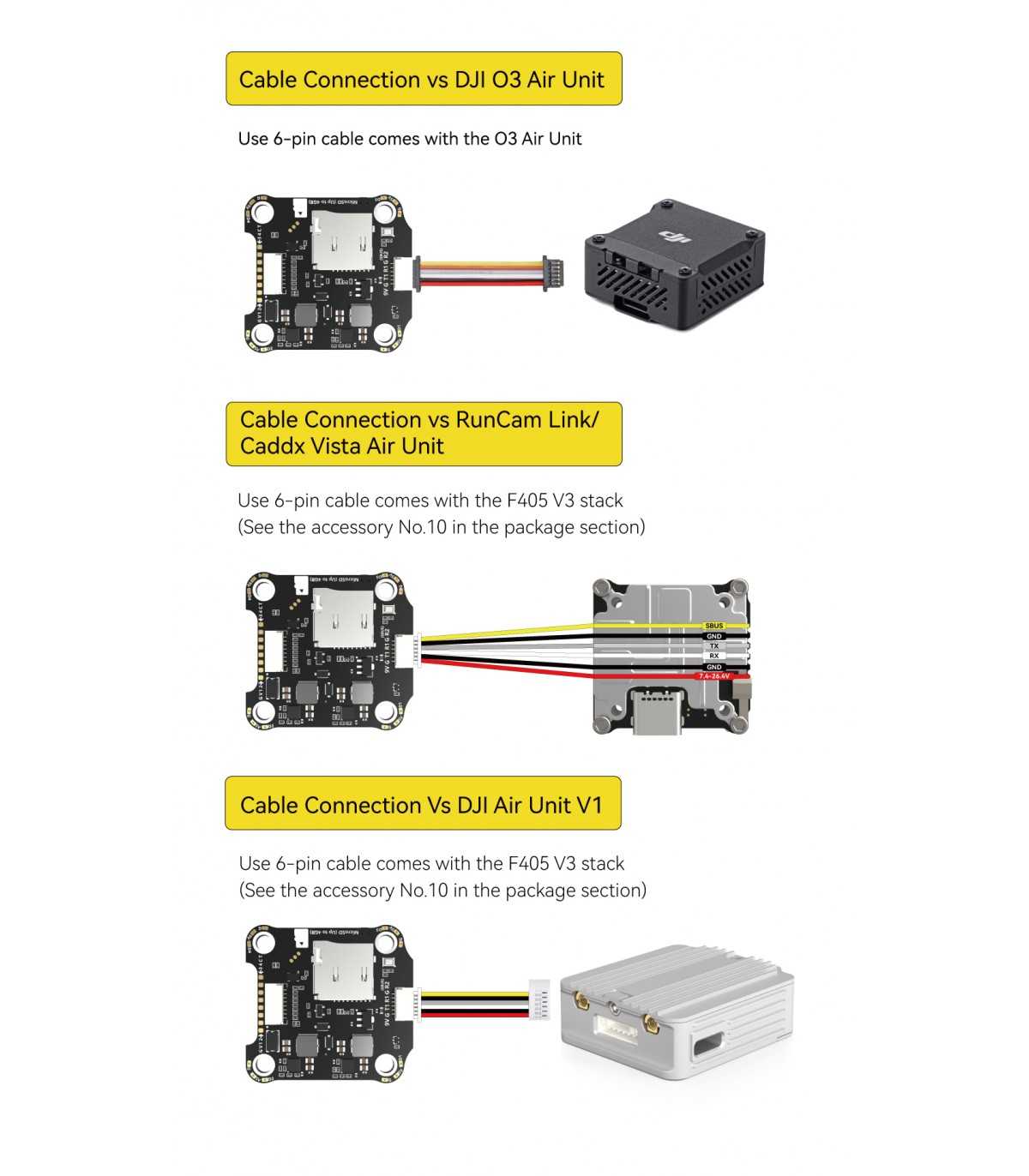

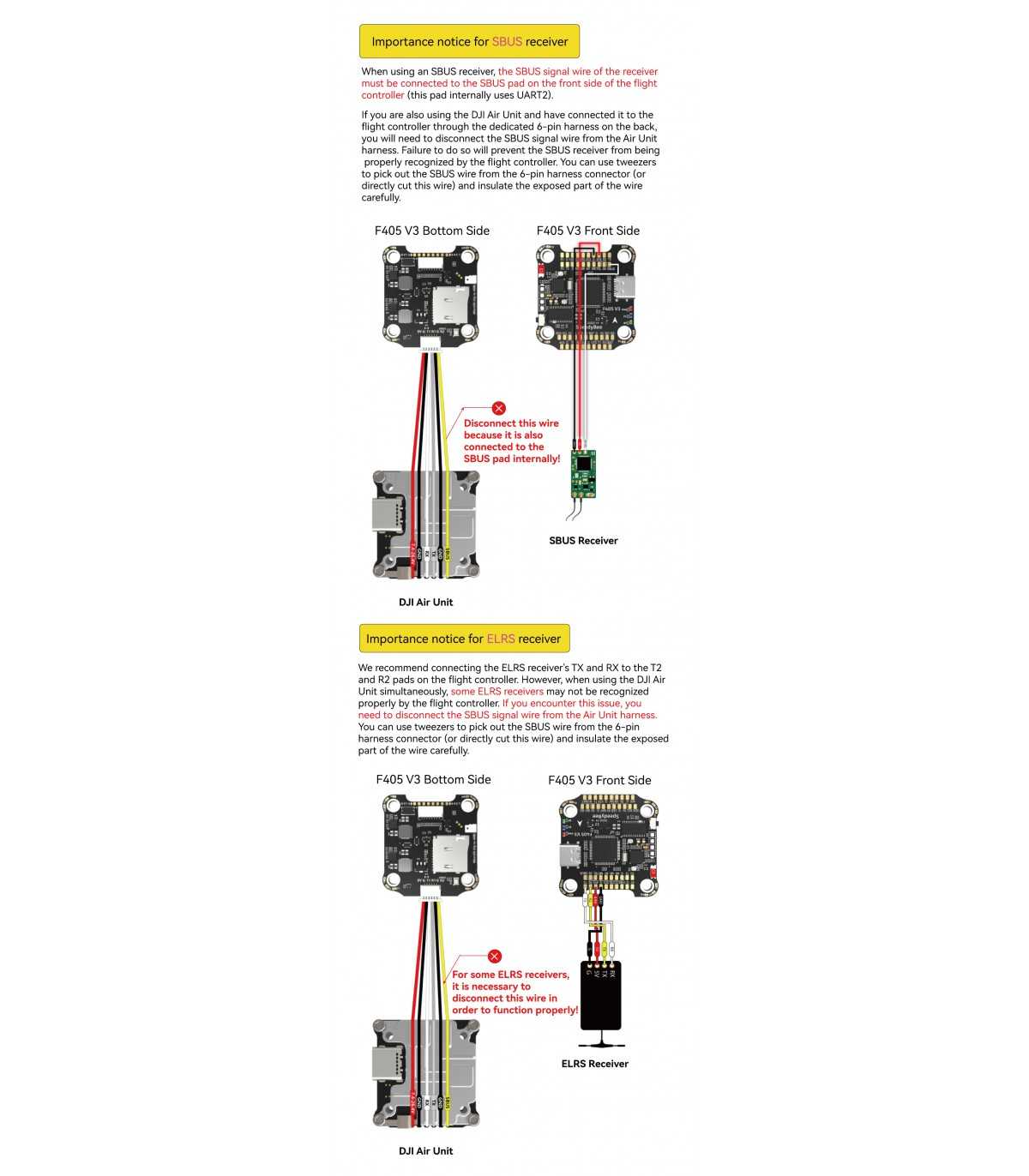

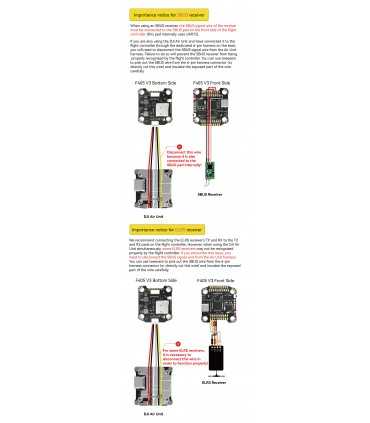

Спосіб підключення DJI Air Unit: Підтримуються два способи: 6-контактний роз’єм або пряма пайка.
Підтримується 6-контактний штекер DJI Air Unit: повністю сумісний з DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, дріт не потрібно міняти.
Blackbox: слот для карт MicroSD
Панель керування камерою BetaFlight: Так (CC панель на передній стороні)
Вхід датчика струму: підтримується. Для SpeedyBee BLS 50A ESC встановіть масштаб = 386 і зміщення = 0.
Вхідна потужність 3S - 6S Lipo (через контакти/колодки G, BAT від 8-контактного роз’єму або 8-контактних контактів на нижній стороні)
Вихід 5 В: 9 груп виходу 5 В, чотири колодки +5 В і 1 колодка BZ+ (використовується для зумера) на передній стороні та 4 світлодіодні колодки 5 В. Загальне навантаження по струму становить 2А.
Вихід 9 В: 2 групи виходів 9 В, одна колодка +9 В на передній стороні, а інша включена в роз’єм на нижній стороні. Загальне навантаження по струму становить 2А.
Вихід 3,3 В: підтримується. Призначений для приймачів з входом 3,3 В. Струмове навантаження до 500 мА.
Вихід 4,5 В: підтримується. Призначений для приймача та GPS-модуля, навіть коли FC живиться через порт USB. Струмове навантаження до 1А.
Сигнал ESC: M1 - M4 на нижній стороні та M5-M8 на передній стороні.

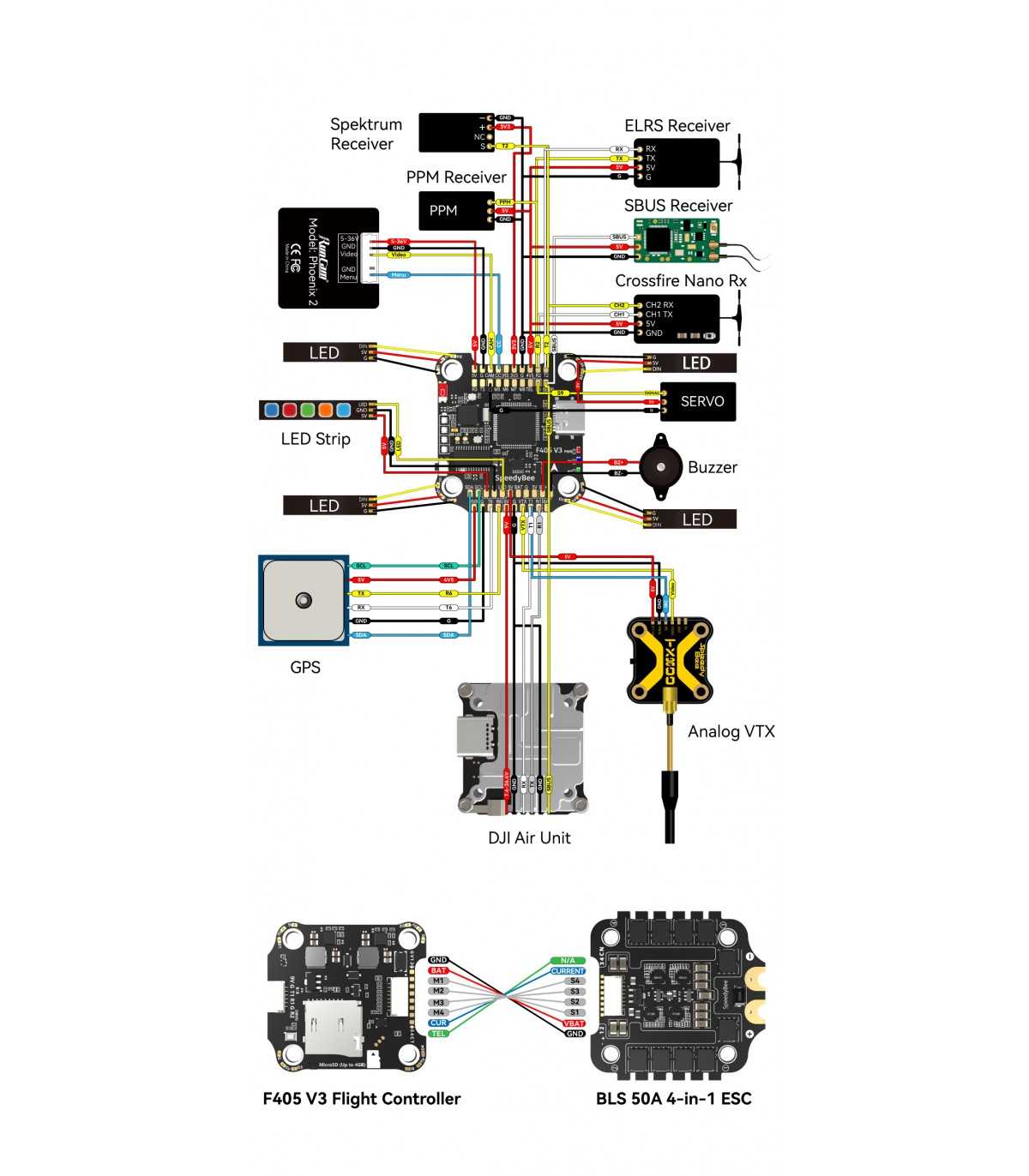

UART: 6 комплектів (UART1, UART2, UART3, UART4 (призначений для підключення Bluetooth)), UART5 (призначений для телеметрії ESC), UART6
Телеметрія ESC: UART R5(UART5)
I2C: підтримується. Накладки SDA і SCL на лицьовій стороні. Використовується для магнітометра, сонара тощо.
Традиційна світлодіодна панель Betaflight: підтримується. 5V, G і світлодіодні панелі внизу передньої сторони. Використовується для світлодіодів WS2812, керованих мікропрограмою Betaflight.
Зумер: BZ+ і BZ-, які використовуються для зумера 5 В
BOOT: кнопка підтримується.
Світлодіодний режим, всі стрічки LED1-LED4 будуть керуватися мікропрограмою Betaflight.
Вхід RSSI: підтримується. На лицьовій стороні позначено RS.
Smart Port / F.Port: не підтримується
Підтримуване мікропрограмне забезпечення контролера польоту: BetaFlight (за замовчуванням), INAV (програмне забезпечення INAV може використовувати лише Multishot (рекомендовано) і OneShot125. Зверніть увагу, що DShot не підтримується.)
Цільова назва мікропрограми: SPEEDYBEEF405V3
Кріплення: 30,5 х 30,5 мм (діаметр отвору 4 мм)

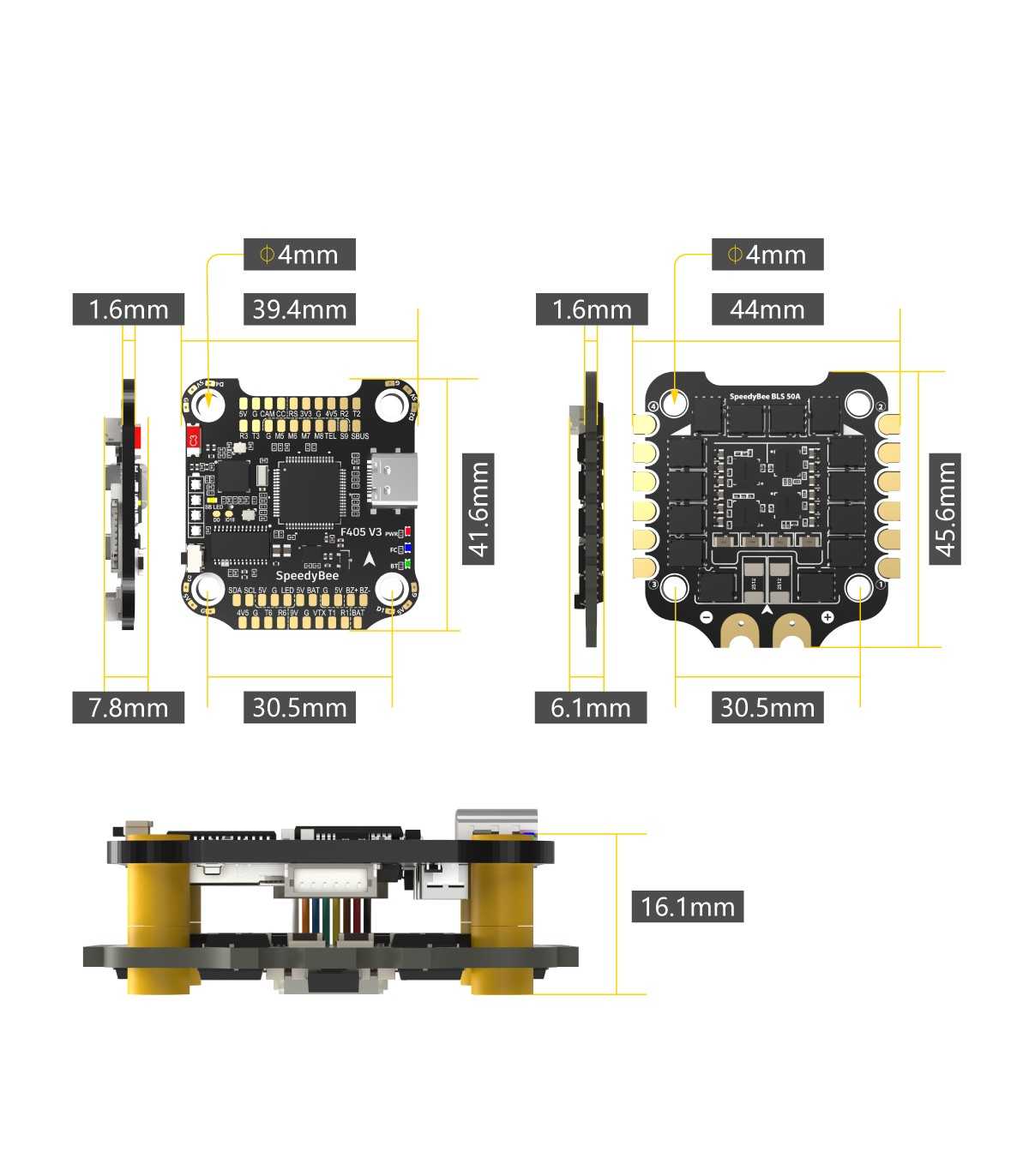

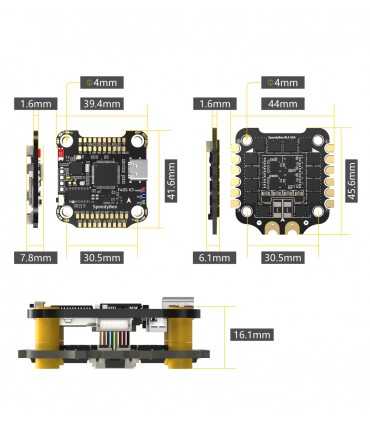

Розмір: 41,6 (Д) x 39,4 (Ш) x 7,8 (В) мм
Вага: 9,6 г

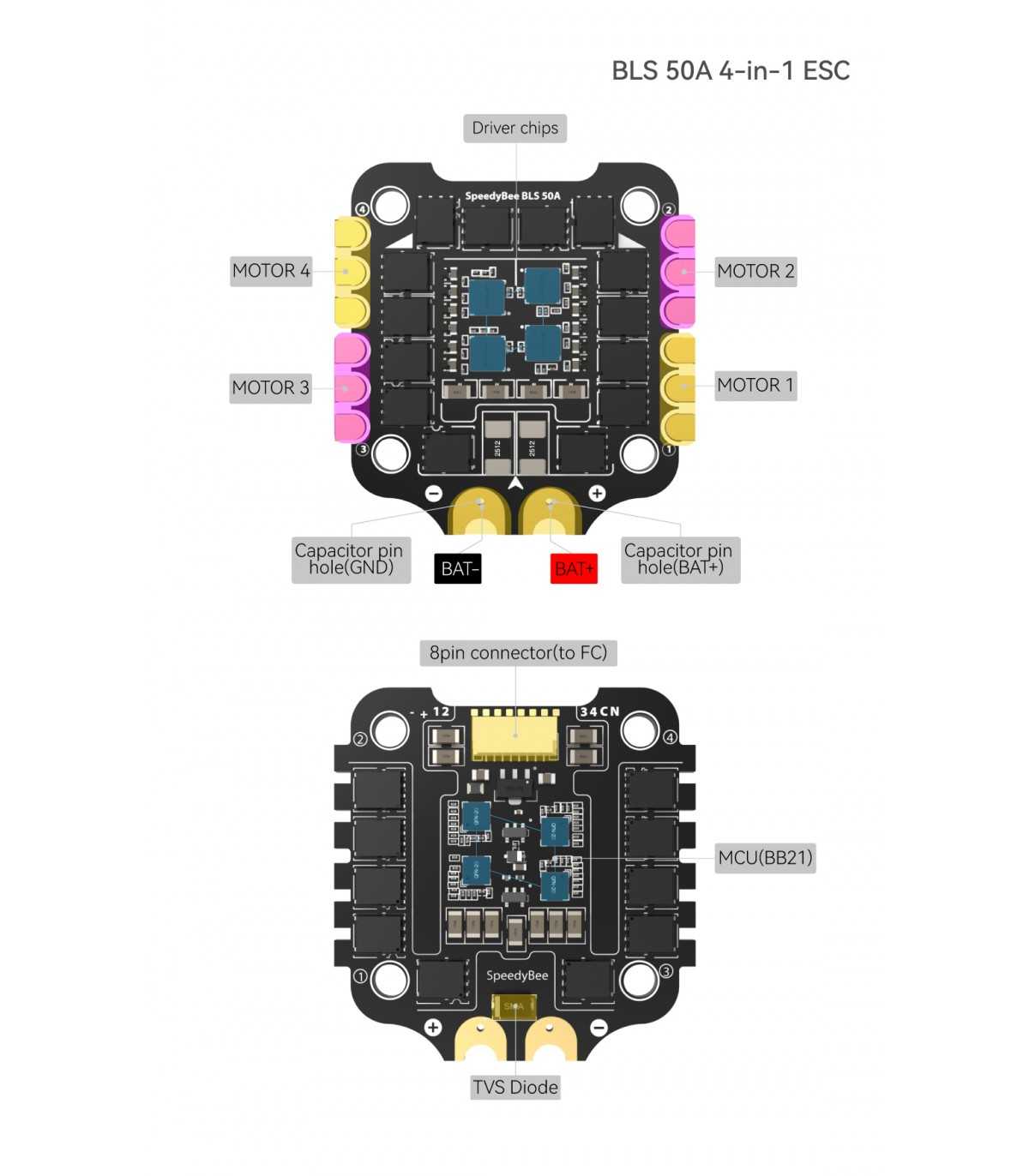

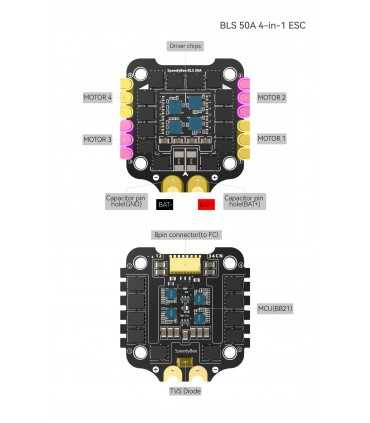

Назва продукту: SpeedyBee BLS 50A 30x30 4-в-1 ESC
Прошивка: BLHeli_S JH50
Бездротова конфігурація: повна конфігурація, що підтримується в додатку SpeedyBee:
Посилання для завантаження конфігуратора ПК https://esc-configurator.com/
Постійний струм: 50A * 4
Вибуховий струм: 55A (5 секунд)
TVS Захисний діод: Так

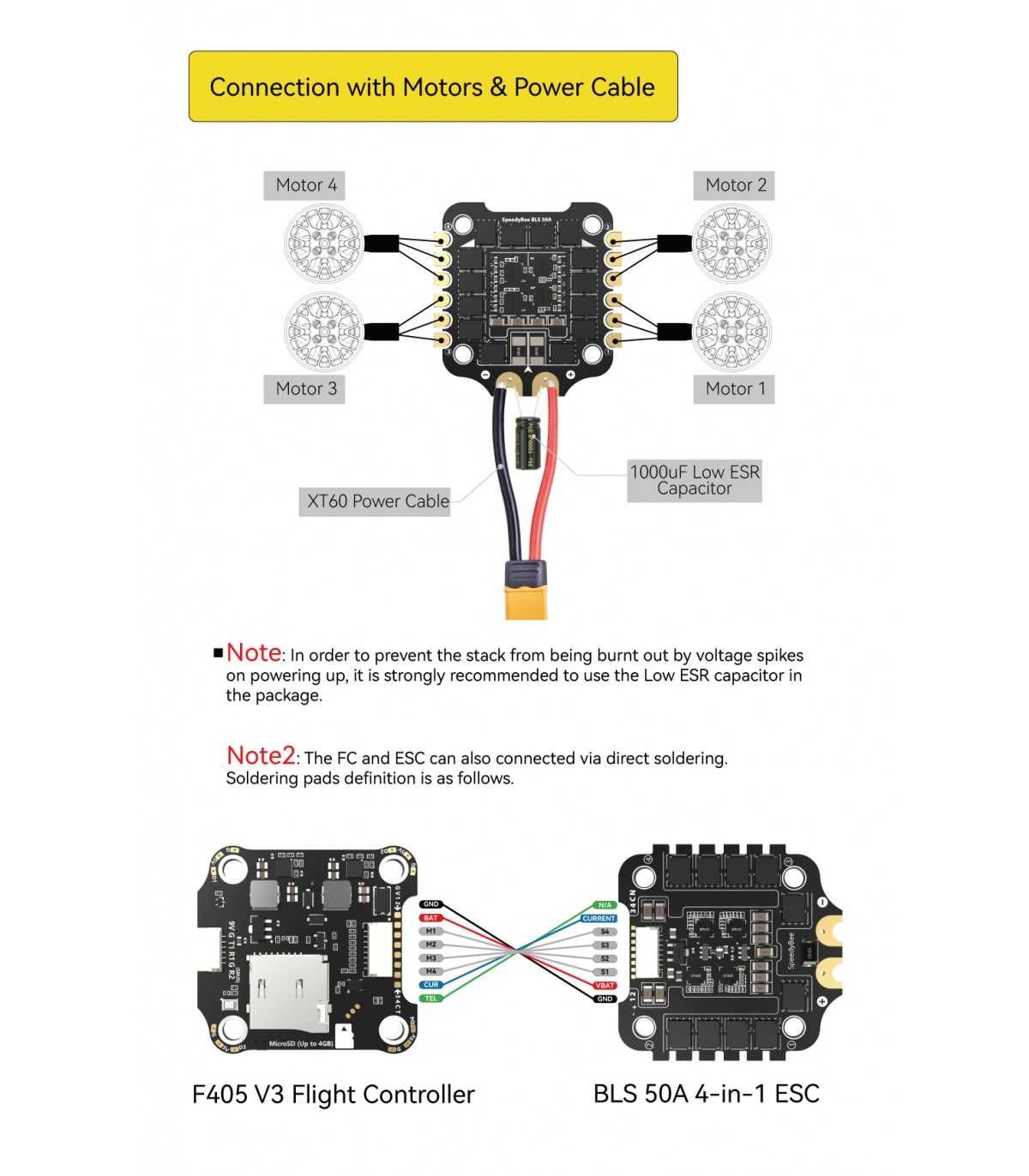

Зовнішній конденсатор: Конденсатор з низьким ESR 1000 мкФ (в упаковці)
Протокол ESC: DSHOT300/600
Споживана потужність: 3-6S LiPo
Вихідна потужність: VBAT
Датчик струму: Підтримка (Масштаб=386 Зсув=0)
Телеметрія ESC: не підтримується
Кріплення: 30,5 х 30,5 мм (діаметр отвору 4 мм)
Розмір: 45,6 (Д) * 44 (Ш) * 6,1 мм (В)
Вага: 13,8 г

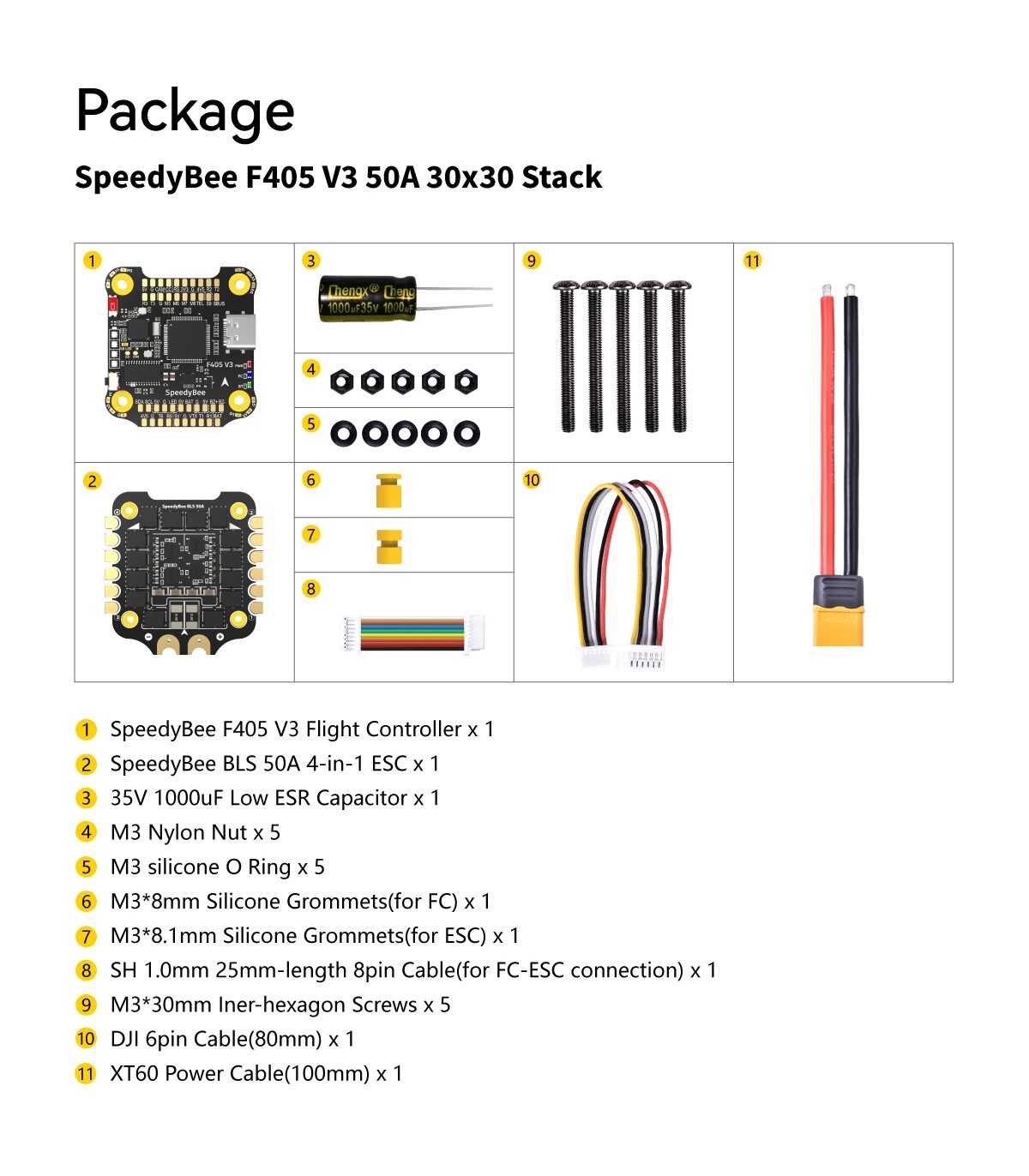

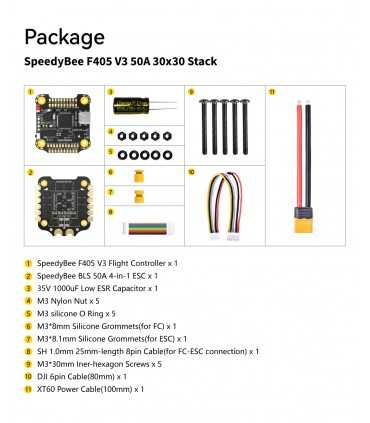

Комплектація:

1 x SpeedyBee F405 V3 Flight Controller - 30x30
1 x SpeedyBee 50A 3-6S BLHeli_S 4-in-1 ESC - 30x30
1 x 35V 1500uF Low ESR Конденсатор
5x нейлонова гайка M3
5 силіконових ущільнювальних кілець M3
5x M3*8 мм силіконові прокладки (для FC)
5x M3*8,1 мм силіконові втулки (для ESC)
1x SH 1,0 мм довжиною 15 мм 8-контактний кабель (для підключення FC-ESC)
5 гвинтів M3*30 мм з внутрішнім шестигранником
1x кабель DJI 6pin (80 мм)
1x кабель живлення XT60 (70 мм)
