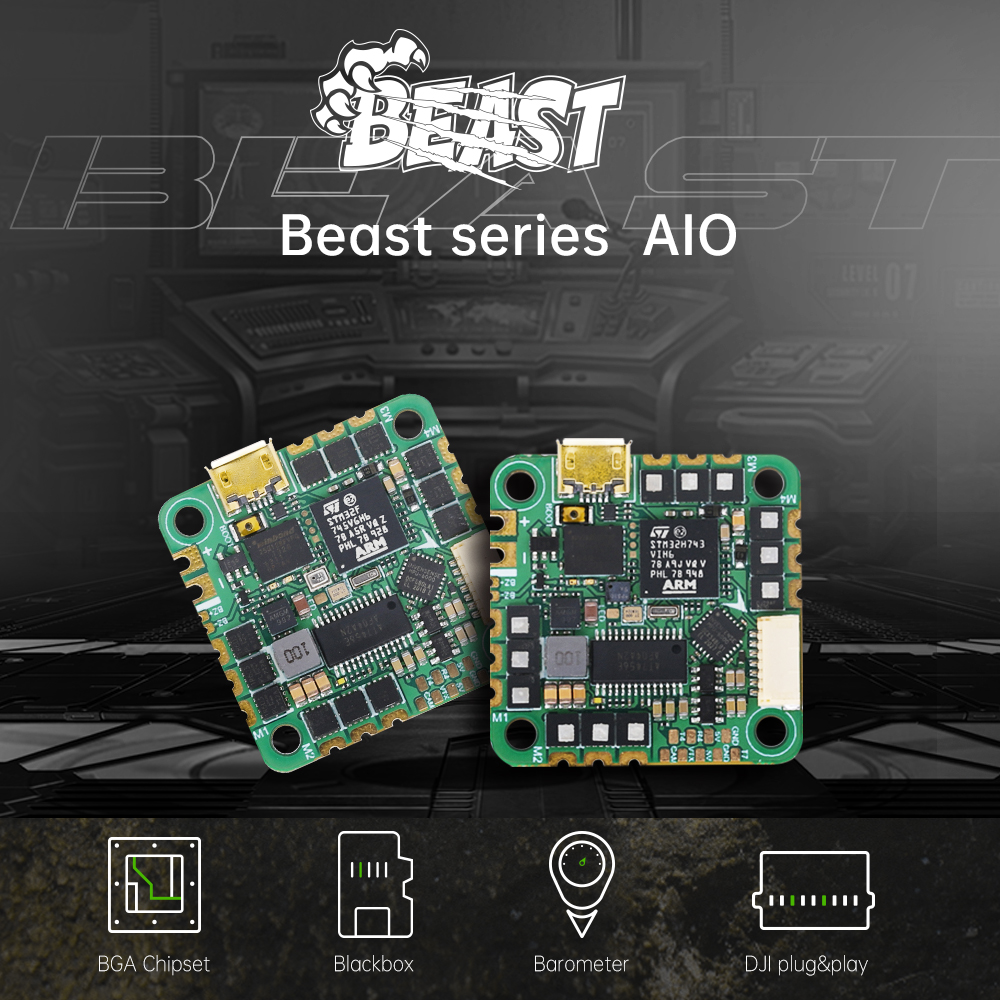

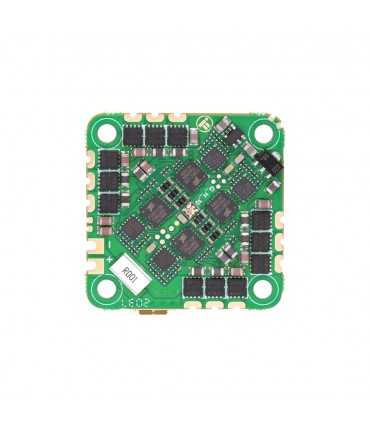

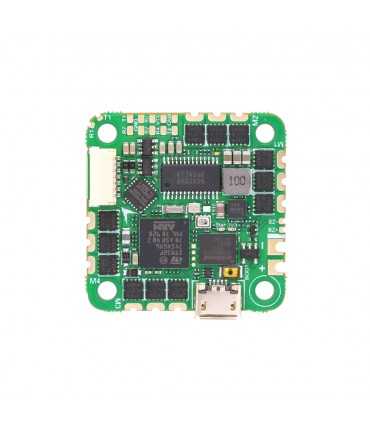

Польотний Контролер iFlight Beast F7 45A AIO (MPU6000) 25.5x25.5 Flight Controller

iFlight Beast F7 45A AIO (MPU6000) 25.5x25.5 польотний контролер для дронрейсингу та FPV дронів

Омобливості:

Що, якби ви могли отримати швидкість MCU і потужність ESC великого стека, об'єднану і акуратно розташовані на платі розміром 25x25? Це було б божевіллям, правда? Ну, ми тільки що зробили це ... Це наші нові моноблоки серії iFlight BEAST AIO для вашого ідеальної збірки. Готовий до майбутнього AIO FC, щоб активізувати гру і звільнити місце для майбутніх льотних розробок прошивок, таких як Betaflight, Emuflight і т. Д Легкий, мінімальний розмір, мінімум роботи. Цього можна було досягти тільки за допомогою наборів мікросхем BGA замість звичайних Мікроконтролери QFP (великого розміру) і з іспольщованіем надпотужні МОП транзисторів. Припаюємо дроти мотора і вперед! Просте подключени вашої системи DJI і так багато UART портів, що більшість людей не будуть використовувати їх все. Сумісність з цифровим і аналоговим FPV, бортовий барометром для можливих далеких польотів і багато іншого. Випусти звіра!

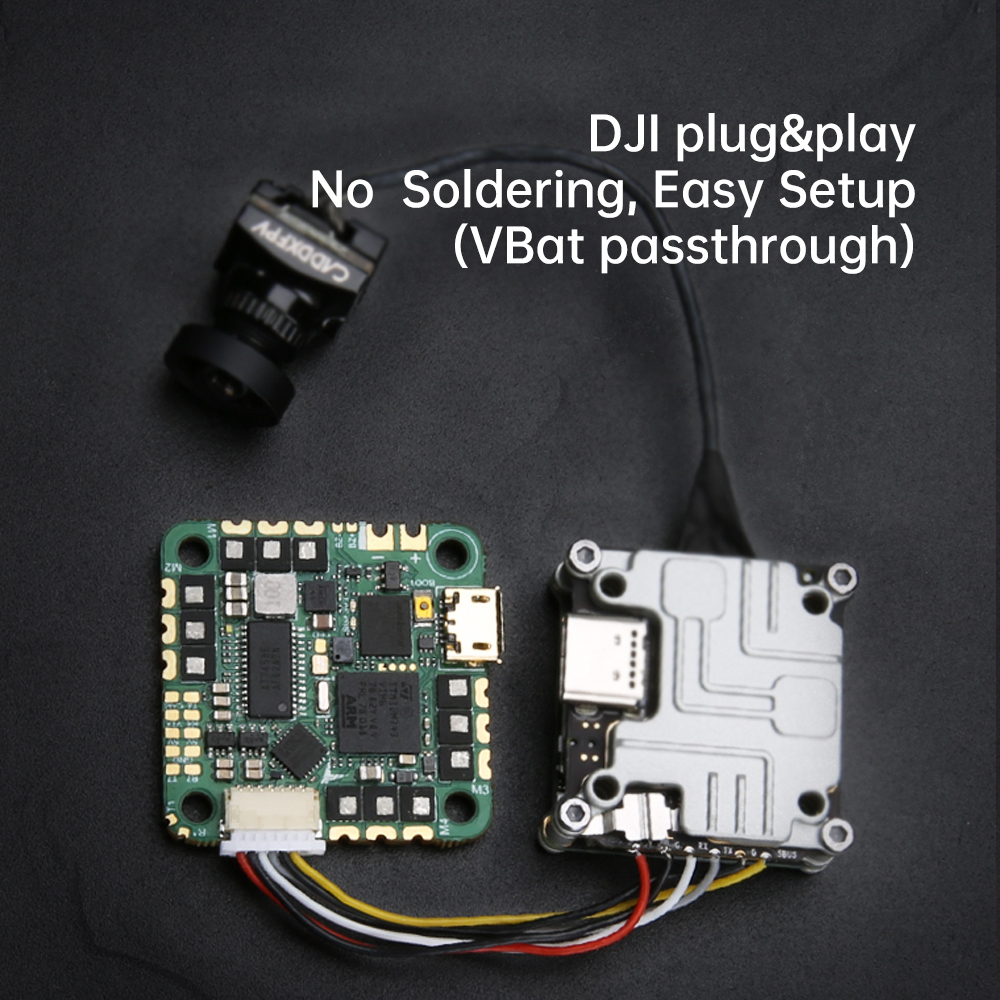

Підключення Цифровий системи Vista Plug-and-Play (VBat passthrough)

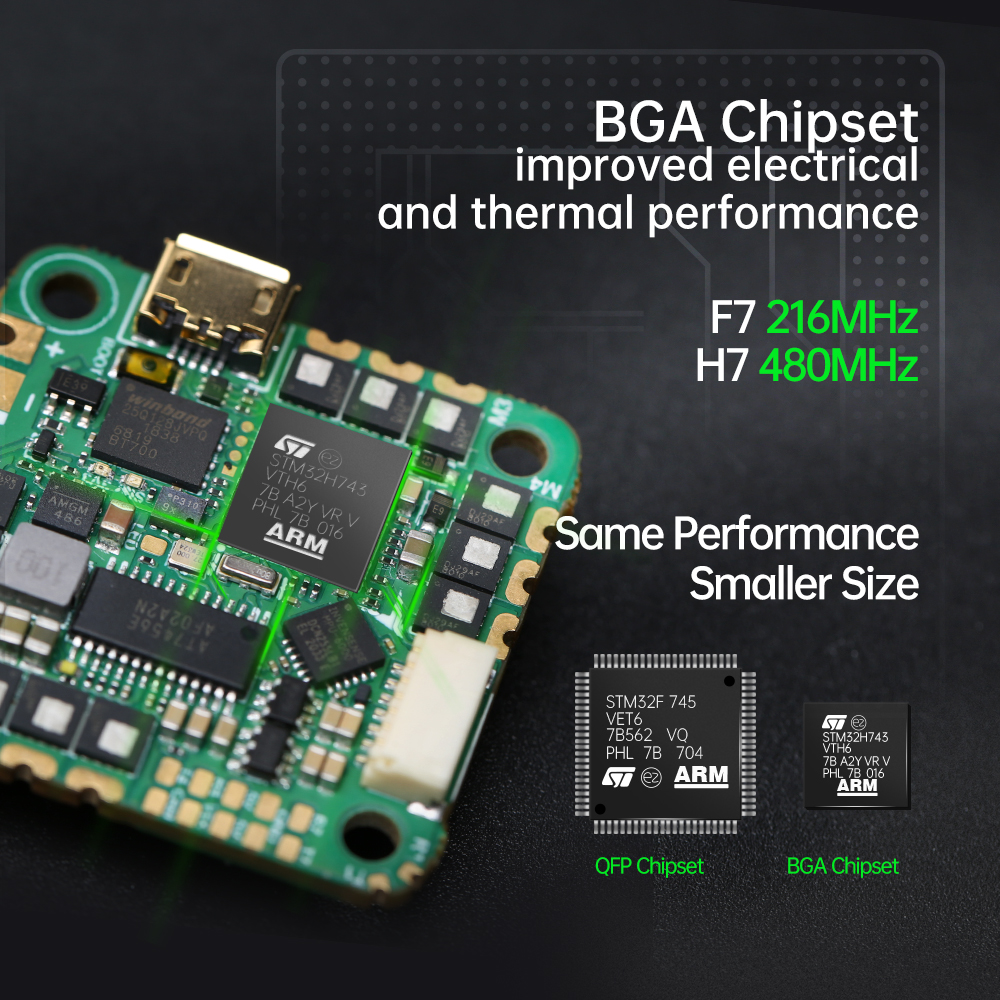

MCU: BGA-STM32F745
Чіп OSD: AT7456E
Гіроскоп: MPU6000

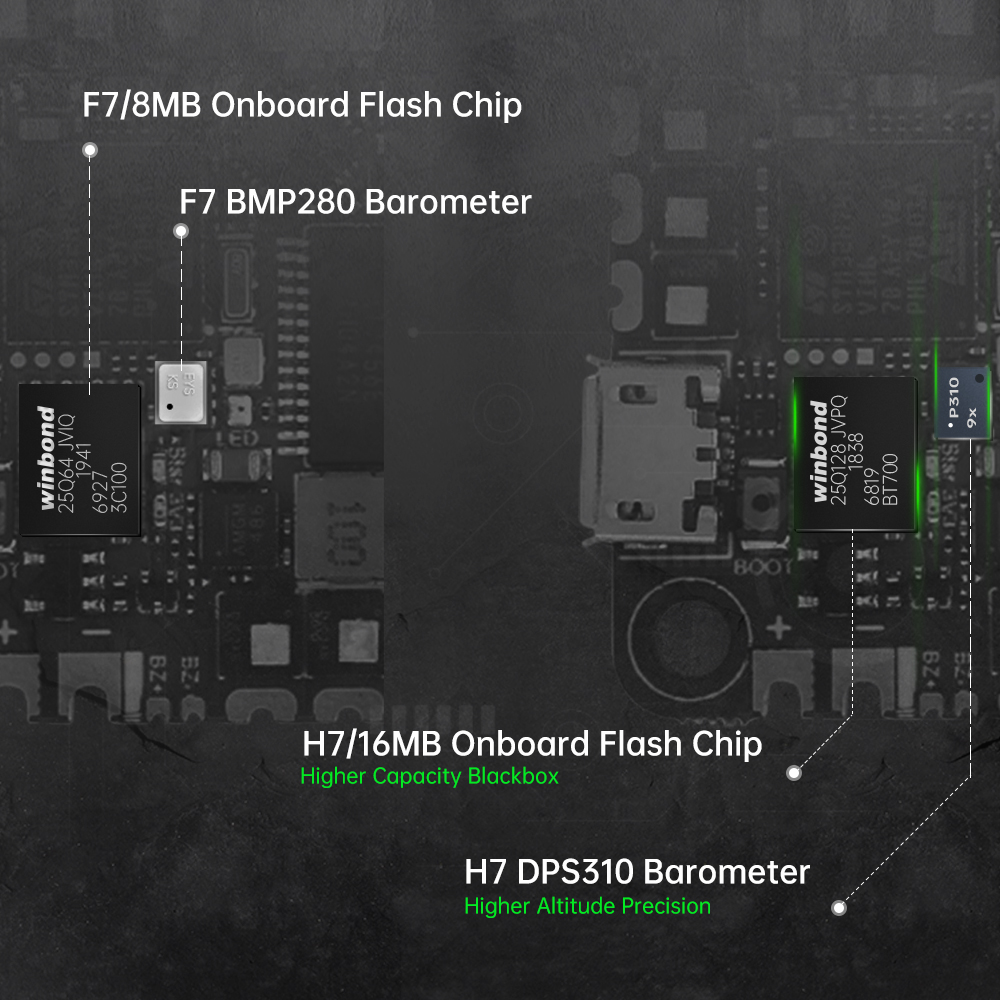

Blackbox: 8 МБ вбудованої пам'яті
Вихід BEC: 5 В 2,5 А
Барометр: BMP280

Нагадування про безпеку:

Порт DJI Plug & Play не має регулятора напруги (BEC) і має напругу вашого аккумялятора VBAT. Вхідна напруга для Caddx Vista обмежена 26,4 В (6S), а для DJI Air Unit - до 17,6 В (4S). Переконайтеся, що ви не підключаєте DJI Air Unit безпосередньо, коли використовуєте 6S акумулятор, тому що це може підсмажити його! BEC для додавання до вашої збірці 6S можна знайти тут: https://shop.iflight-rc.com/index.php?route=product/product&product_id=747

Для невеликих двигунів 4S зазвичай є потреба у додатковому конденсатор не менше 35 В / 470 мКФ, для 6S - 50 В / 470 мКФ. Більші двигуни мають більше споживання струму, більш високі піки напруги і більш сильну зворотну-ЕРС. Не забудьте додати досить великий конденсатор з низьким ESR на акумуляторну майданчик AIO або на роз'єм батареї, для більш агресивних двигунів, на яких ви літаєте. В упаковці є кілька конденсаторів, але завжди варто подбати про захист вашої плати. Плати меншого розміру мають меншу ємність, яка повинна бути покрита зовнішніми конденсаторами.

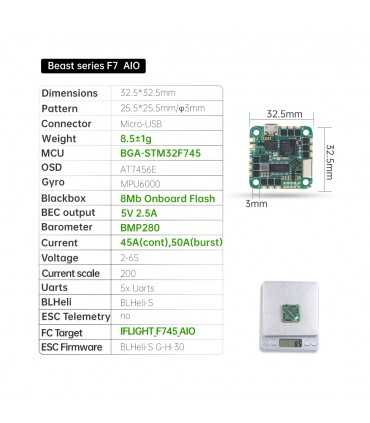

Специфікація:

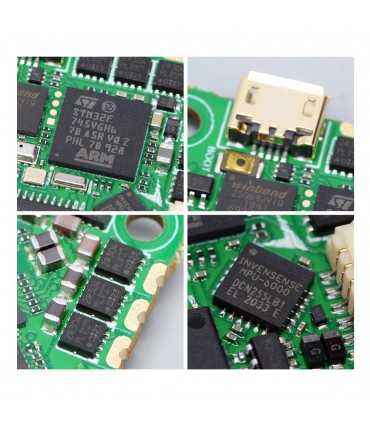

MCU: BGA-STM32F745
Гіроскоп: MPU6000
Blackbox: 8 МБ
Вихід BEC: 5В / 2,5А
Uarts: 5
Барометр: BMP280
Роз'єм: Micro-USB
Екранне меню: AT7456E
Прошивка FC: IFLIGHT_F745_AIO
Прошивка ESC: BlheliS G-H-30
Вхідна напруга: 2-6S LiPo

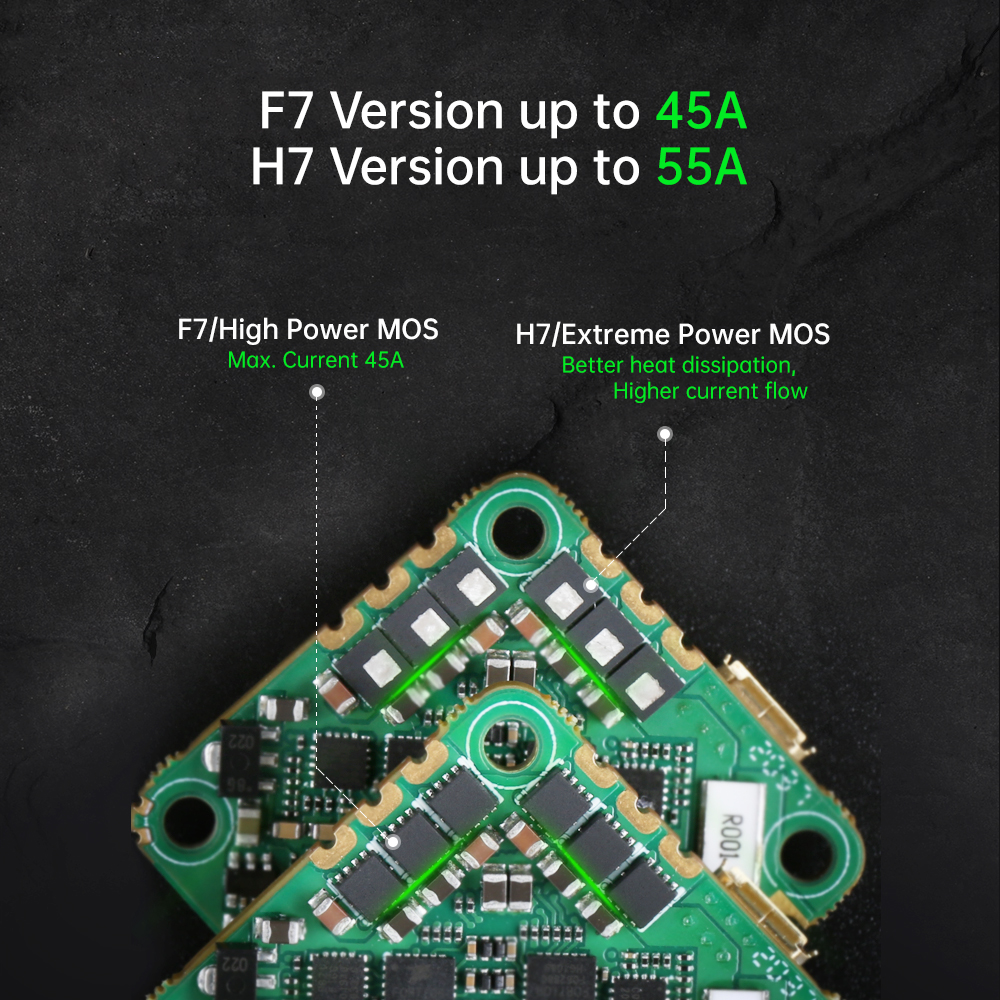

Постійний струм: 45A
Піковий струм: 50A
Датчик струму: так
BLHeli: BLHeli-S

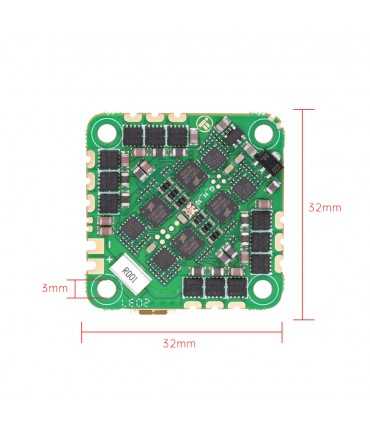

Монтажні отвори: 25,5 х 25,5 мм діаметром 3 мм
Розміри: 32,5 * 32,5 мм

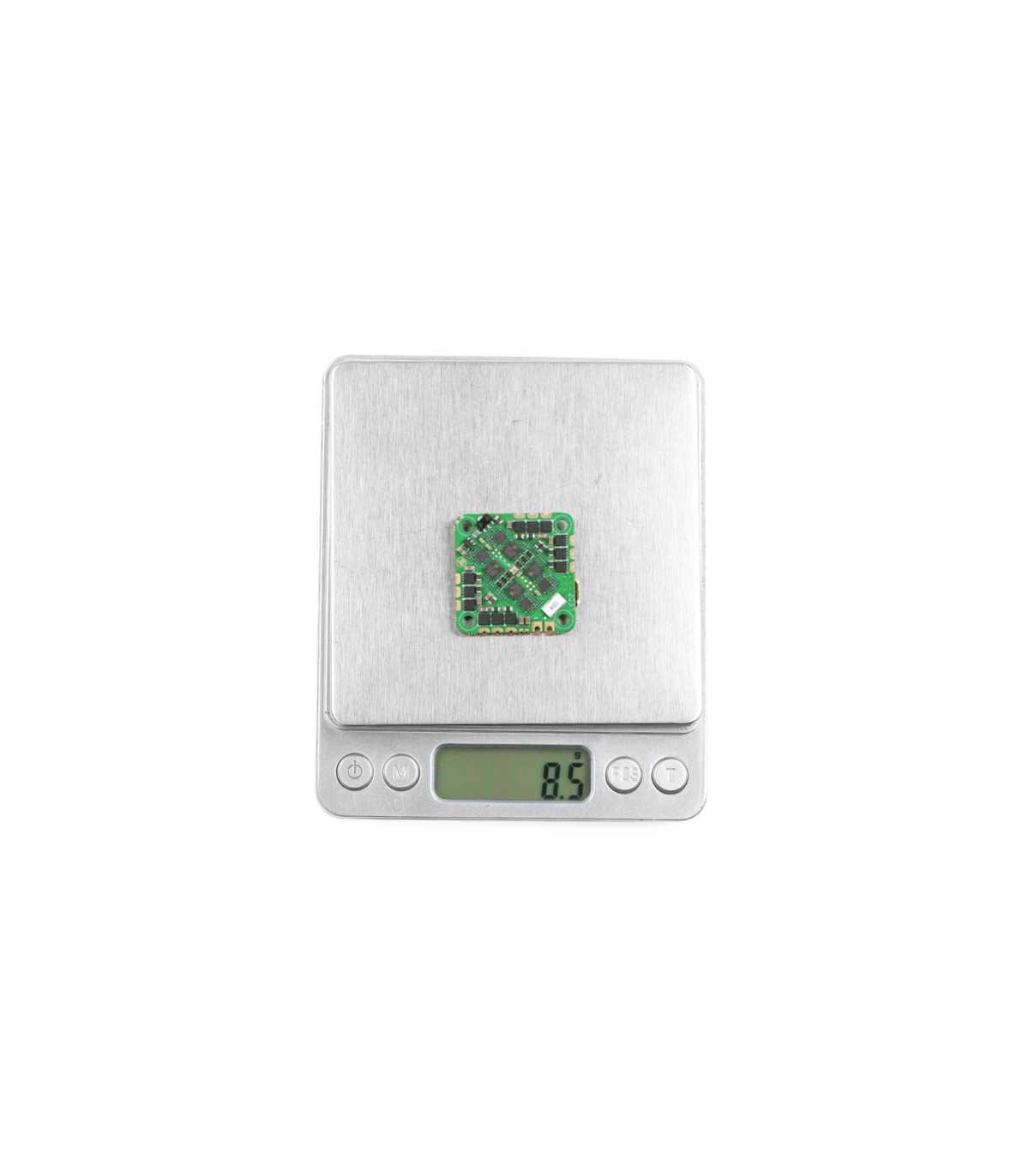

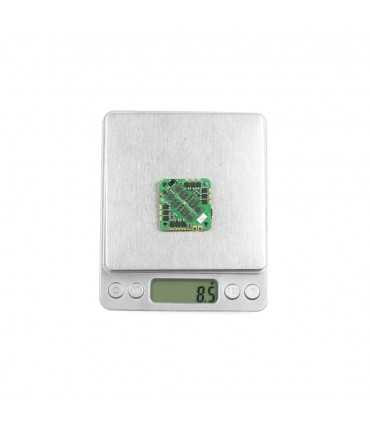

Вага: 8,5 г

Комплектація:

1 x Beast F7 AIO
1 х конденсатор 470uF / 16V
1 х конденсатор 470uF / 35V
1 x XT60 16AWG кабель 100 мм
1 x XT30U 18AWG кабель 70 мм
1 x 14AWG силіконовий кабель червоний 100 мм
1 x 14AWG силіконовий кабель чорний 100 мм
1 х 1,0-7P кабель 50мм-28мм
1 x 1,0-7P кабель 50 мм
4 х M2 силіконові втулки
8 х гвинт M2 * 12 мм
8 х M2 прозора нейлонова гайка
8 х 0,8 мм чорна термоусадочна трубка 10 мм
